Product Description
Portal frame of machine
The mainframe is composed of beam and two longitudinal driving frames. The beam is adopted to welding square steel
structure with stress release by tempering, high intensity and rigidity. Upper linear guide and below fine grinding guide track are assembled in front wall of the beam .The machine realizes high accuracy moving by gear and gear rack at
structure with stress release by tempering, high intensity and rigidity. Upper linear guide and below fine grinding guide track are assembled in front wall of the beam .The machine realizes high accuracy moving by gear and gear rack at
transverse direction .And assistant transverse station driven by steel band . Longitudinal guide track adopts high accuracy fine milled guide track, the clamping wheel is tightly fixed at the bottom of the longitudinal driving frame. Assuring the reliable running of the machine. Longitudinal driving system is equipped in the longitudinal driving frame, low-position
design makes the transmission reliable and stable. At the bottom of the longitudinal driving frame, there are two wheels with bearing in front and behind, which can roll smoothly along the guide track. There is longitudinal guide track scraper to clear the scrap iron and others to guarantee no sundries on the surface of the guide track, there is off-set clamp wheel in each side bottom of the longitudinal frame, guaranteeing the guiding accuracy of the machine .

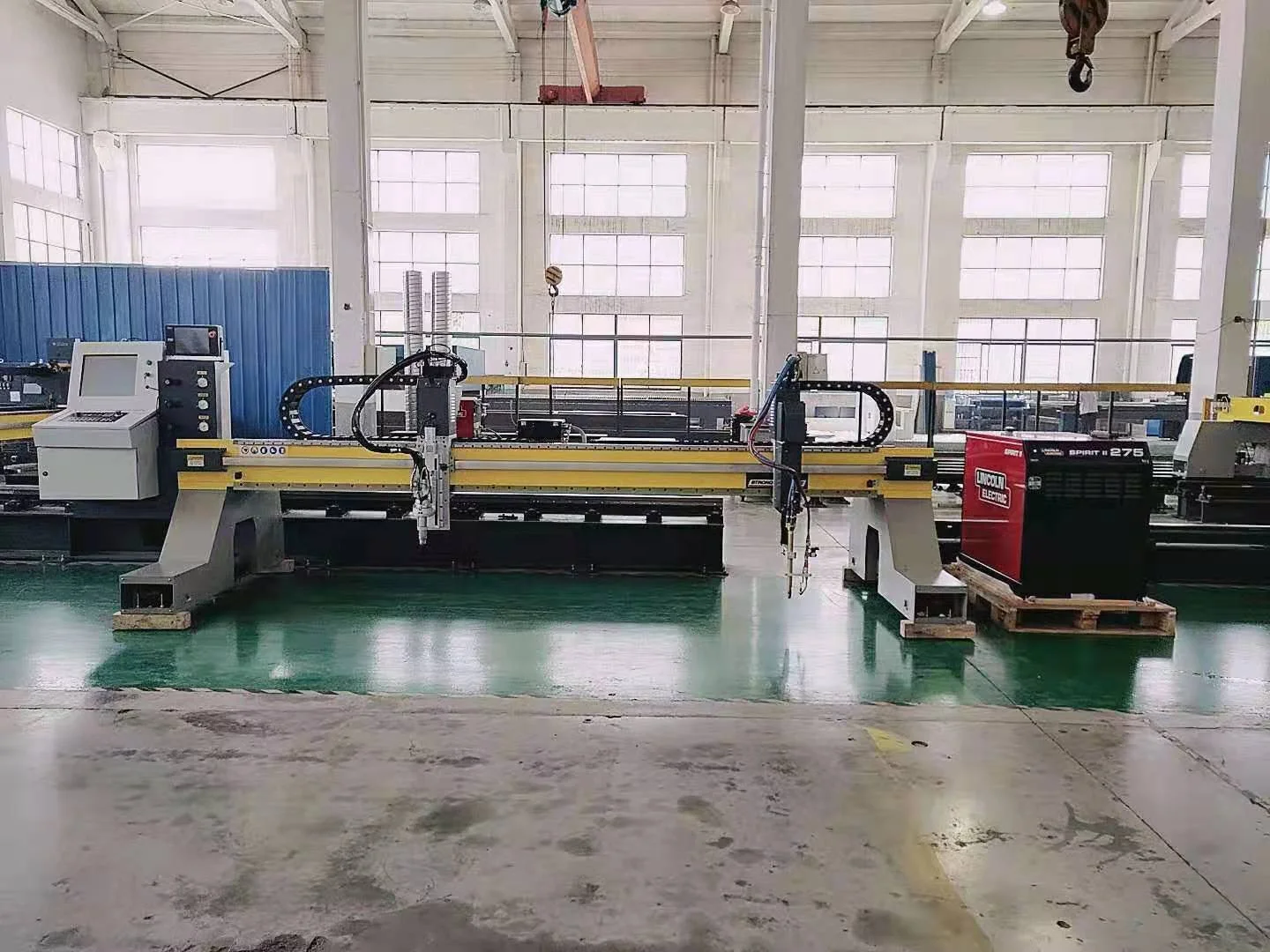

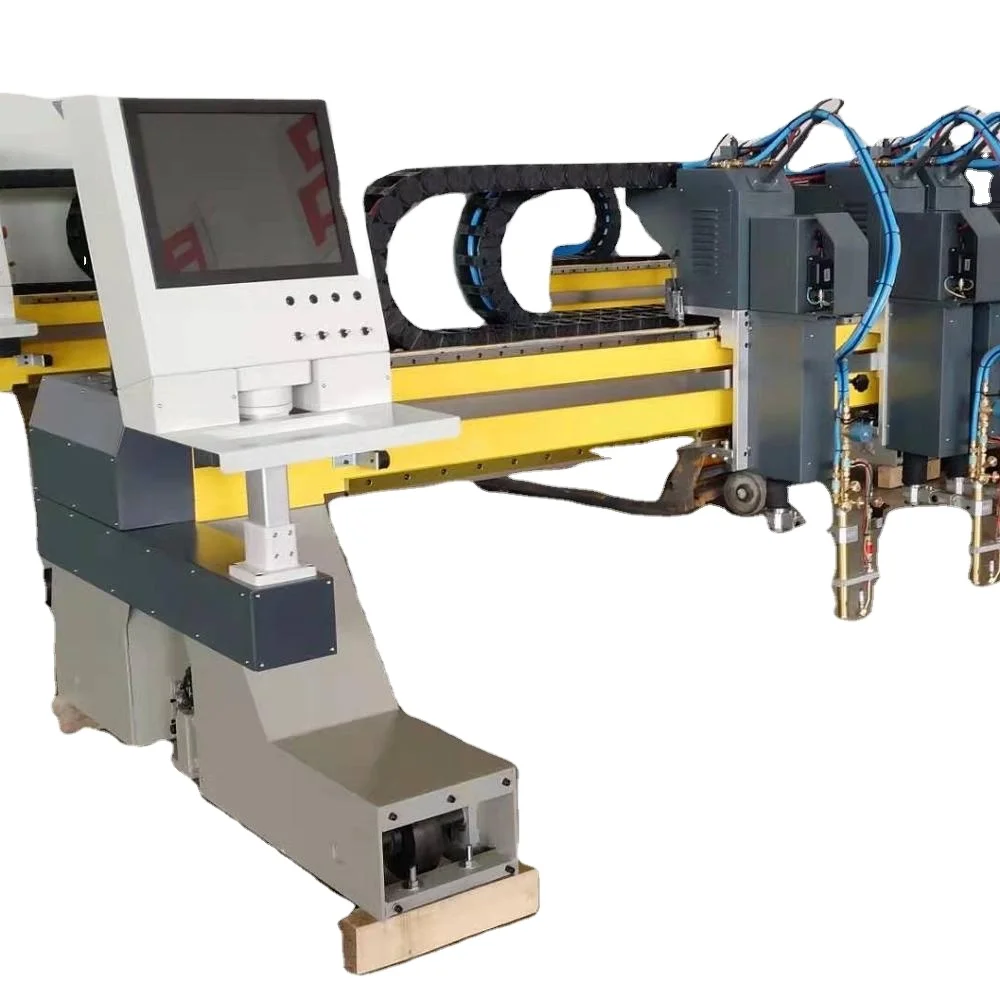

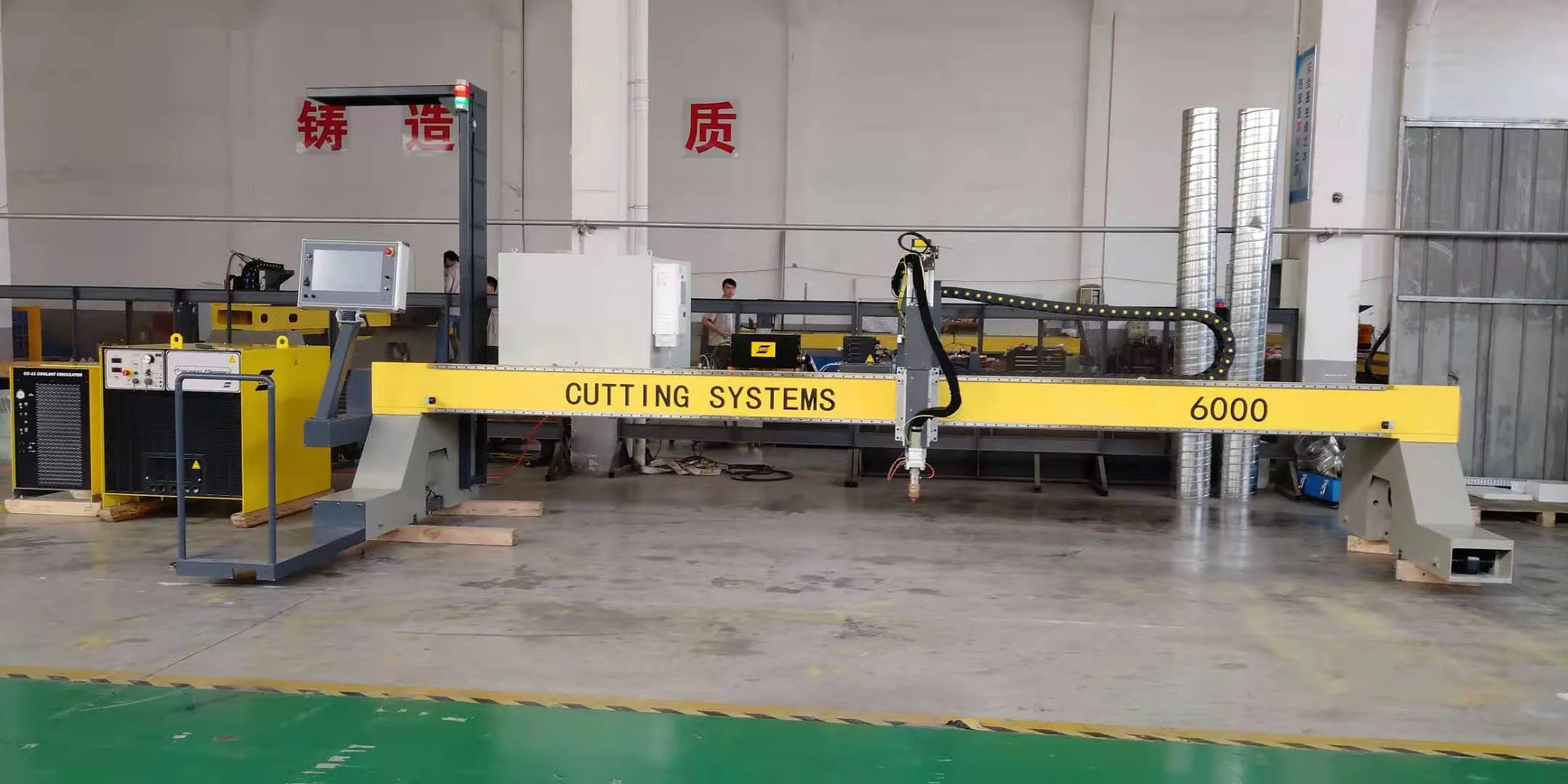

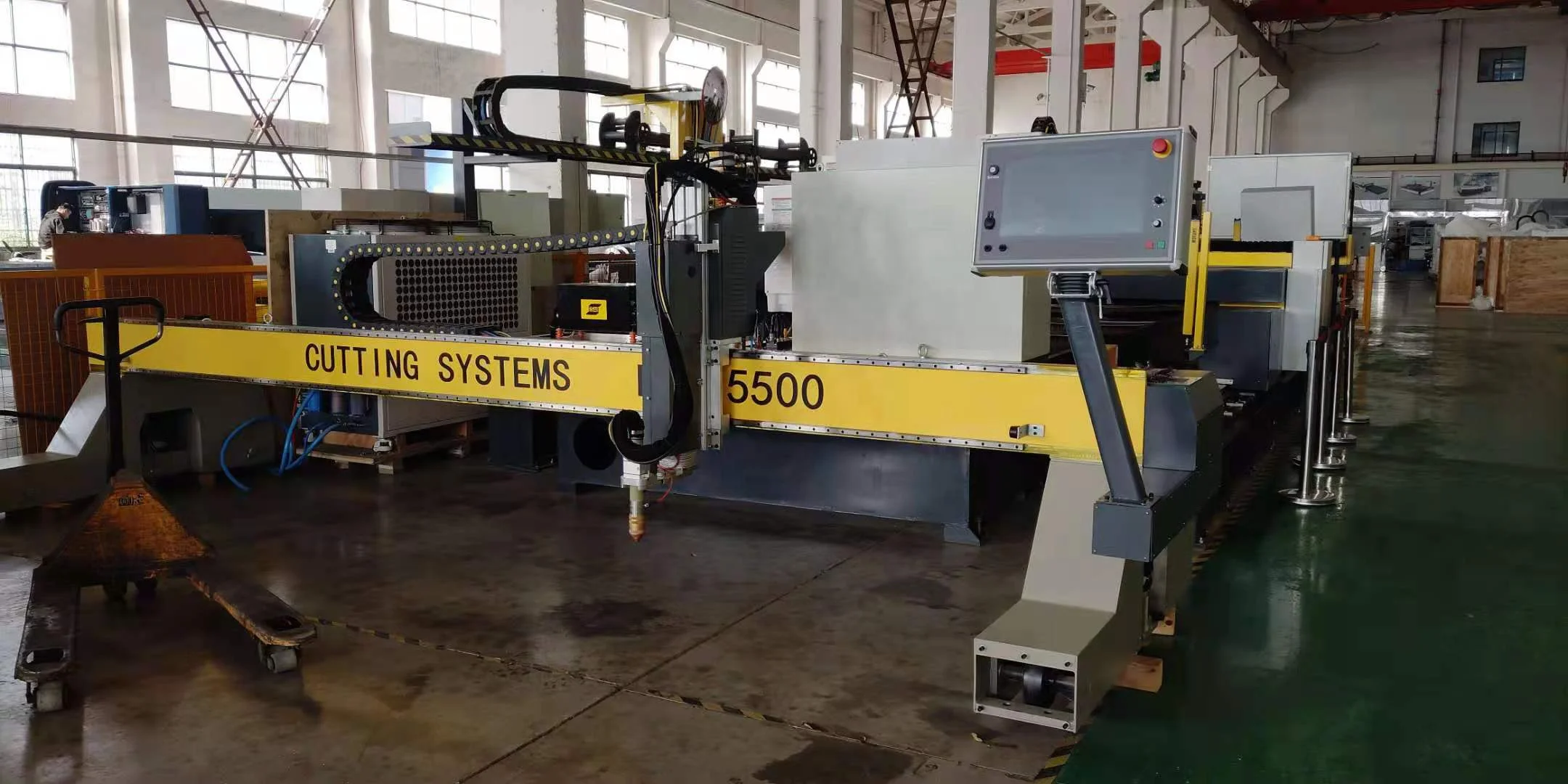

Detailed Images
Items | Attainable index | ||
The elevation stroke of cutting torch (mm) | 200 | ||
Cutting thickness(mm) | Plasma quality cutting: 20 Edge cutting: 30 Flame:8-200 | ||
Installation accuracy of guide track | 1) Lateral linearity of main guide track: 0.4mm/4000mm 2) Lateral linearity of assistant guide track: ≤0.4mm/4000mm 3) Parallel between longitudinal rail-face and level surface of main and assistant guide track: ±0.4mm/1000mm | ||
Cross-over point excursion | 0.3 ㎜ | A) Bearing accuracy and repeat accuracy of the whole machine: corresponding to JB/T5102-1999 standard. B) Accuracy of cutting size and quality of cross-over: corresponding to JB/T10045.4-1999 standard | |
linearity | 0.2 ㎜ | ||
Circularity | 0.3 ㎜ | ||
Diagonal deflection | 0.3 ㎜ | ||
Repeat bearing accuracy | 0.2 ㎜ | ||
Travel speed | 12000mm/min | ||
Cutting speed | Plasma :0-6000mm/min, flame:0-1000mm/min | ||
Temperature of working condition | -10℃-50℃ |
Relative humidity | 90% non-condensation |
Periphery environment | Airy, no impact within 5m |
Machine power voltage（single –phase） | 220VAC±5% |
Machine power voltage（single –phase） | 380VAC±5% |
Power frequency | 50Hz |
Input power | Machine tool 3KW; plasma: 38KW |
Type of grounding | Centralized and direct |
Packing & Delivery
