Фрезерный станок с ЧПУ универсальная делительная головка F11-125A с шестерни
57 185,84 ₽ - 60 422,77 ₽
Лидер продаж в Китае! Универсальная делительная головка F11 160A для фрезерного станка индексирования
- Категория: Dividing Head >>>
- Поставщик: Dongguan Thor Machinery Co. Ltd.
Сохранить в закладки 1600238184215:
Описание и отзывы
Характеристики

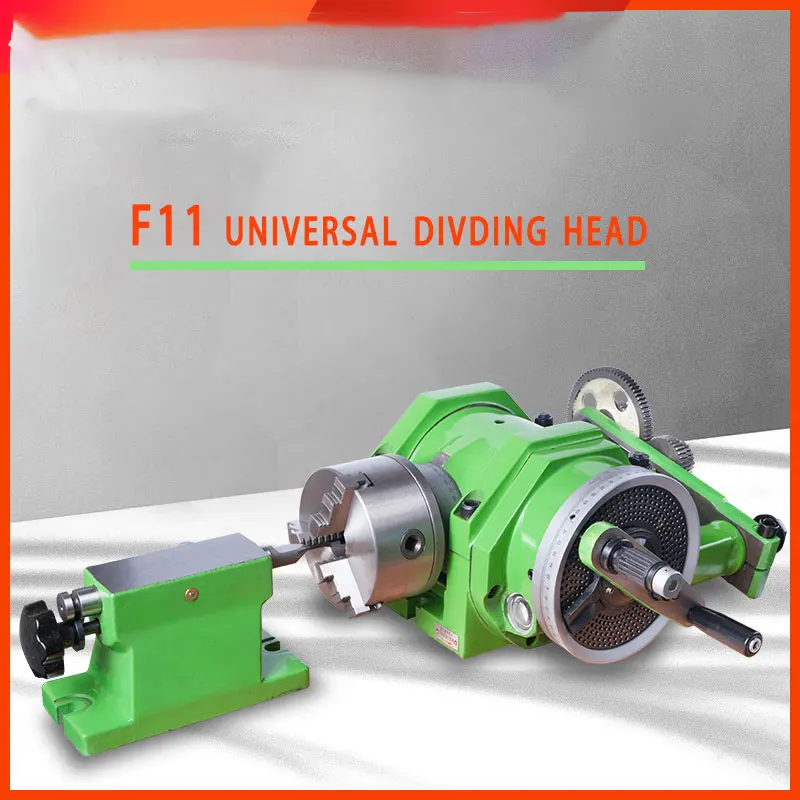

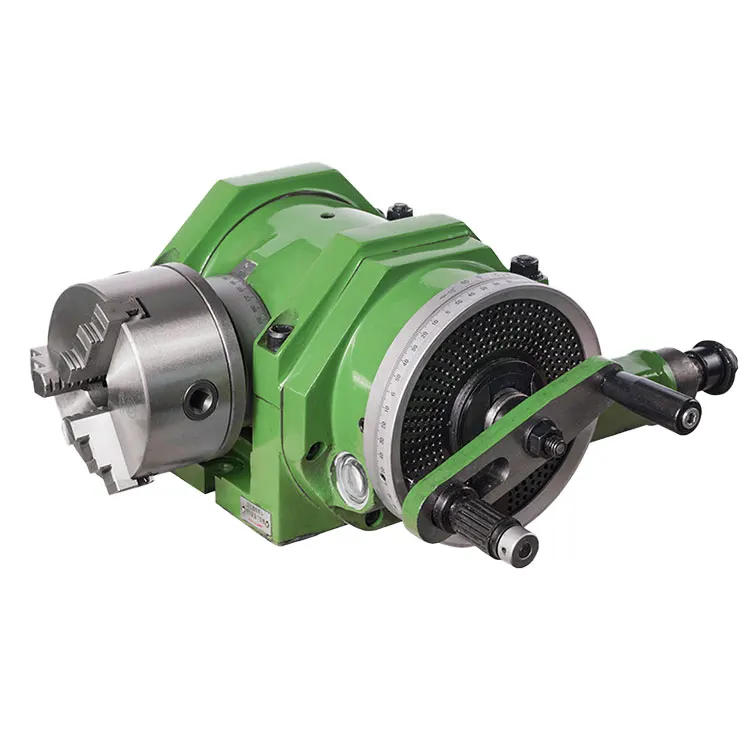

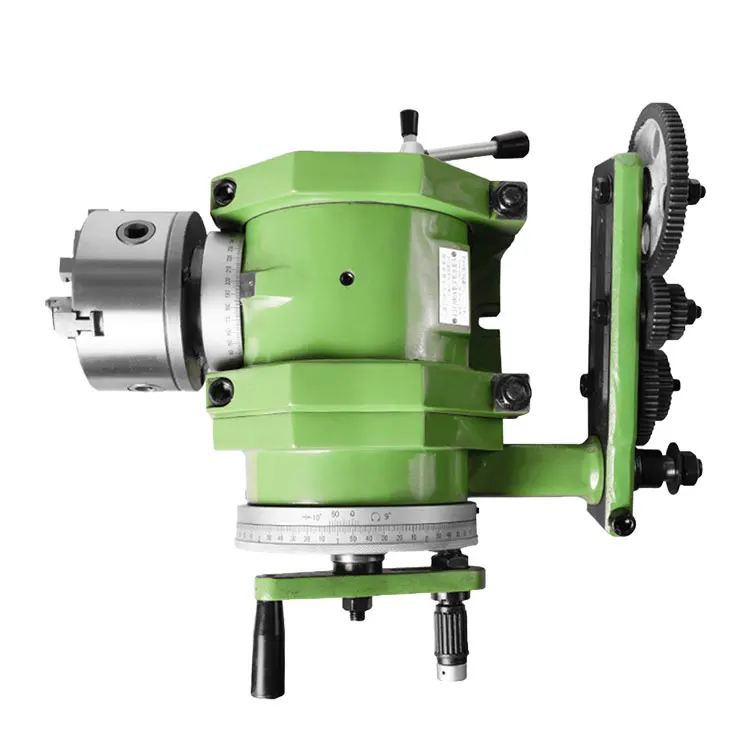

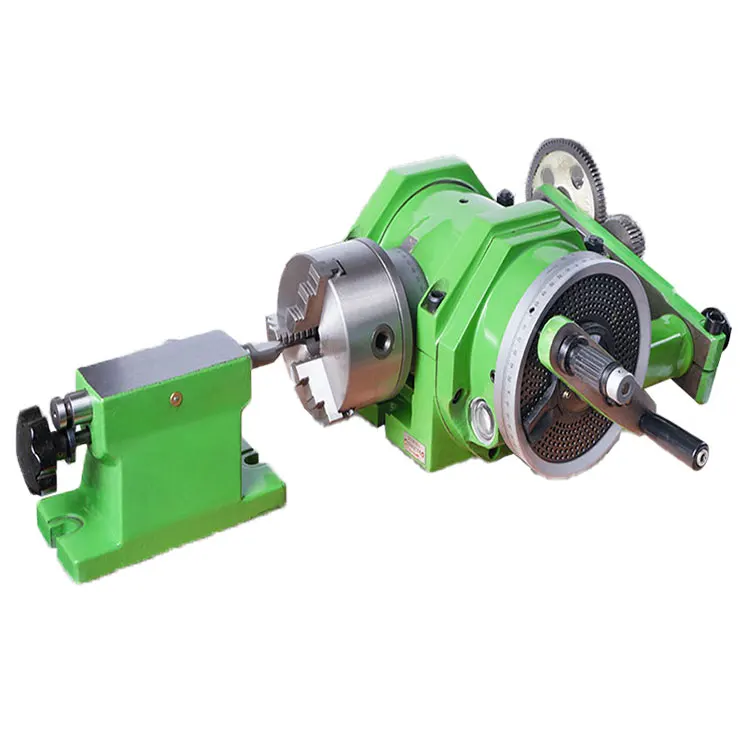

F11 универсальная делительная головка
Универсальная разделительная головка, тип F11100A,F11160A является одним из самых важных Атташе для фрезерного станка. С помощью этой разделительной головки заготовку, удерживаемую между центрами, или на патроне, можно вращать на любой угол по желанию и на периферию Заготовку можно разделить на любые разделения одинаковых частей. С помощью всех видов резцов, делительная головка может также помочь фрезерный станок с ЧПУ для того, чтобы выполнить фрезерные работы для флейты spir шестерни, спиральный механизм, спиралевидные, архимедово, спиральная флейта и т. д.
Разделительная головка оснащена лицевой пластиной, которая может быть установлена на нос шпинделя. Заготовка может быть установлена на лицевой пластине, таким образом, резка может быть осуществлена на 4 сторонах заготовки.
F11125C F11160C предназначен для специальных потребностей потребителей, шафтинг улучшен для поддержки тяжелой нагрузки.
Универсальная разделительная головка, тип F11100AL,F11125AL,f11160AL такая же, как у конструкций, а рукоятка opreation закреплена слева.

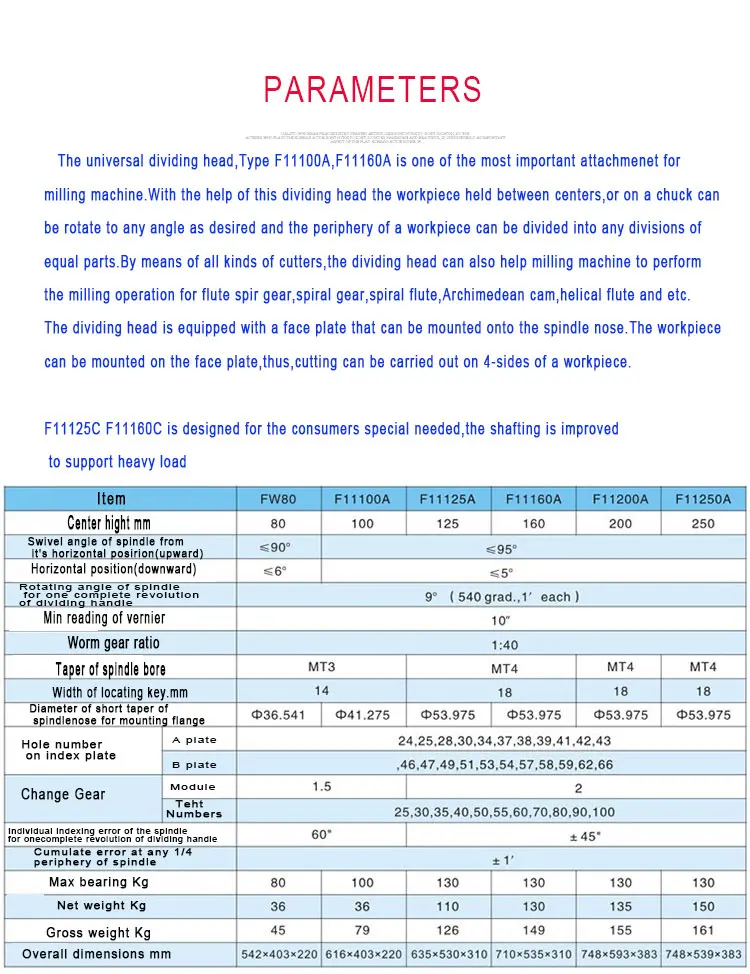

Спецификация
Предмет | F11100A | F11125A | F11160A | F11200A | |
Центр высота мм | 100 | 125 | 160 | 200 | |
Поворотный угол вращения шпинделя от горизонтального позиционирования (вверх) | ≤ 95 ° | ||||
Горизонтальное положение (вниз) | ≤ 5 ° | ||||
Вращающийся угол вращения шпинделя для одного полного вращения | 9 °(540 град.,1 'каждый) | ||||
Мин чтение Штангенциркуль | 10" | ||||
Червь передаточное число | 1:40 | ||||
Конусности шпинделя | MT3 | MT4 | |||
Ширина ключа. Мм | 14 | 18 | |||
Диаметр короткого конуса шпиндленоза для крепления фланца мм | Φ41.275 | Φ53.975 | Φ53.975 | Φ53.975 | |
Номер отверстия на указательной пластине | 1st пластина | 24,25,28,30,34,37,38,39,41,42,43 | |||
2nd пластина | 46,47,49,51,53,54,57,58,59,62,66 | ||||
Переключения передач | Модуль | 1,5 | 2 | ||
Teht цифры | 2,5, 30,35,40,50,55,60,70,80, 90100 | ||||
Индивидуальная погрешность индексации шпинделя для одного | ± 45" | ||||
Ошибка кумуляции на любой 1/4 периферии шпинделя | ± 1" | ||||
Макс Подшипник кг | 100 | 130 | 130 | 130 | |
Вес нетто кг | 67 | 101,5 | 113 | 130 | |
Вес брутто (кг | 79 | 111,5 | 123 | 140 | |
Габаритные размеры мм | 616 × 465 × 265 | 635 × 530 × 530 | 710 × 535 × 342 | 710 × 535 × 342 | |
