EDM аппарат для резки проволоки

Описание и отзывы

Характеристики

Преимущества KD400ZL:

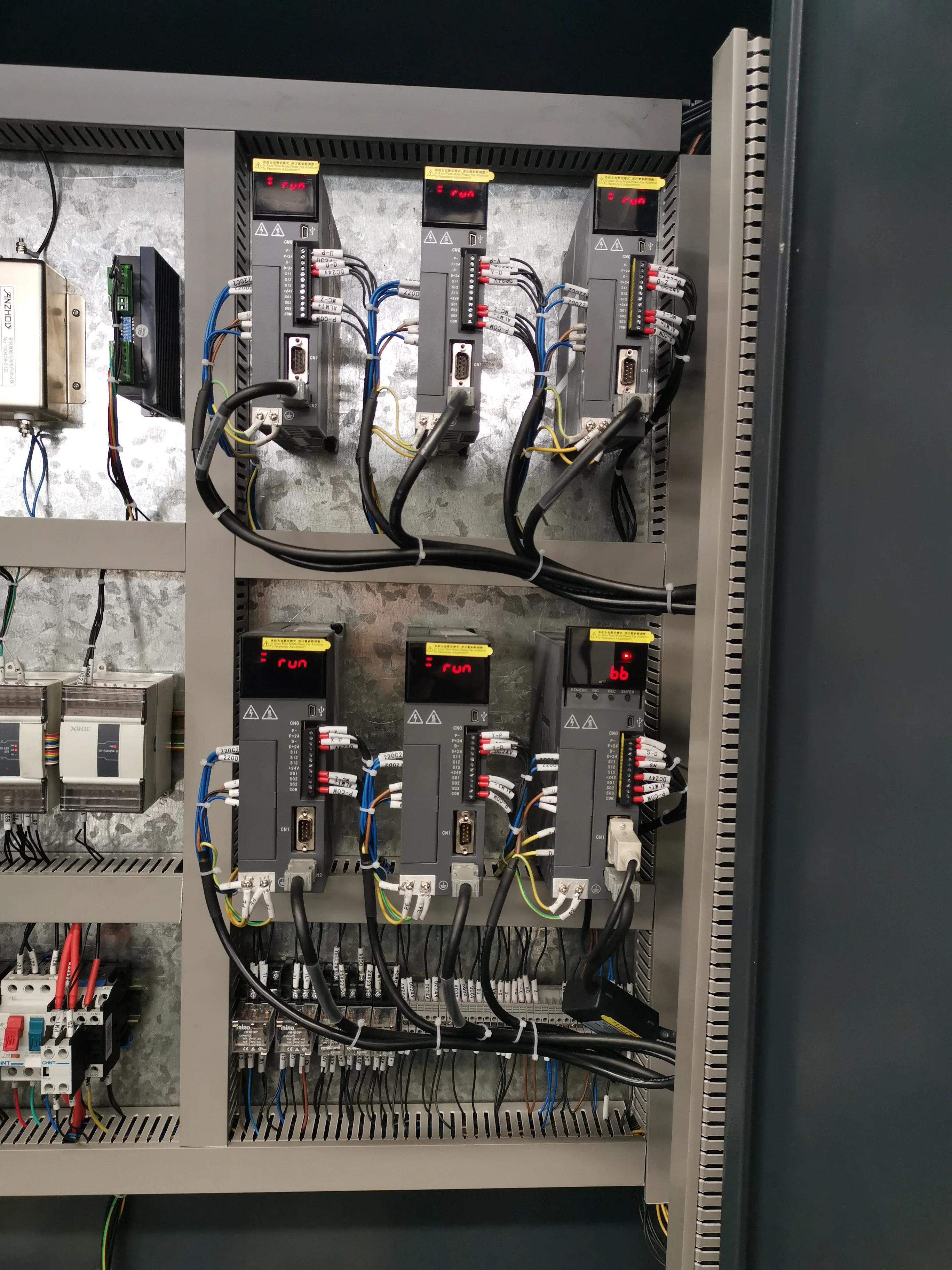

1) 5 + 1 управления, оси X, Y и барабан провода управляются серводвигателем переменного тока; Ось U, V и Z управляются с помощью микро шагового двигателя управления, серводвигатели переменного тока доступны по желанию.

2) Инновационный короткий промежуток провода, фиксированный барабан провода, без продольного движения, просто вращается

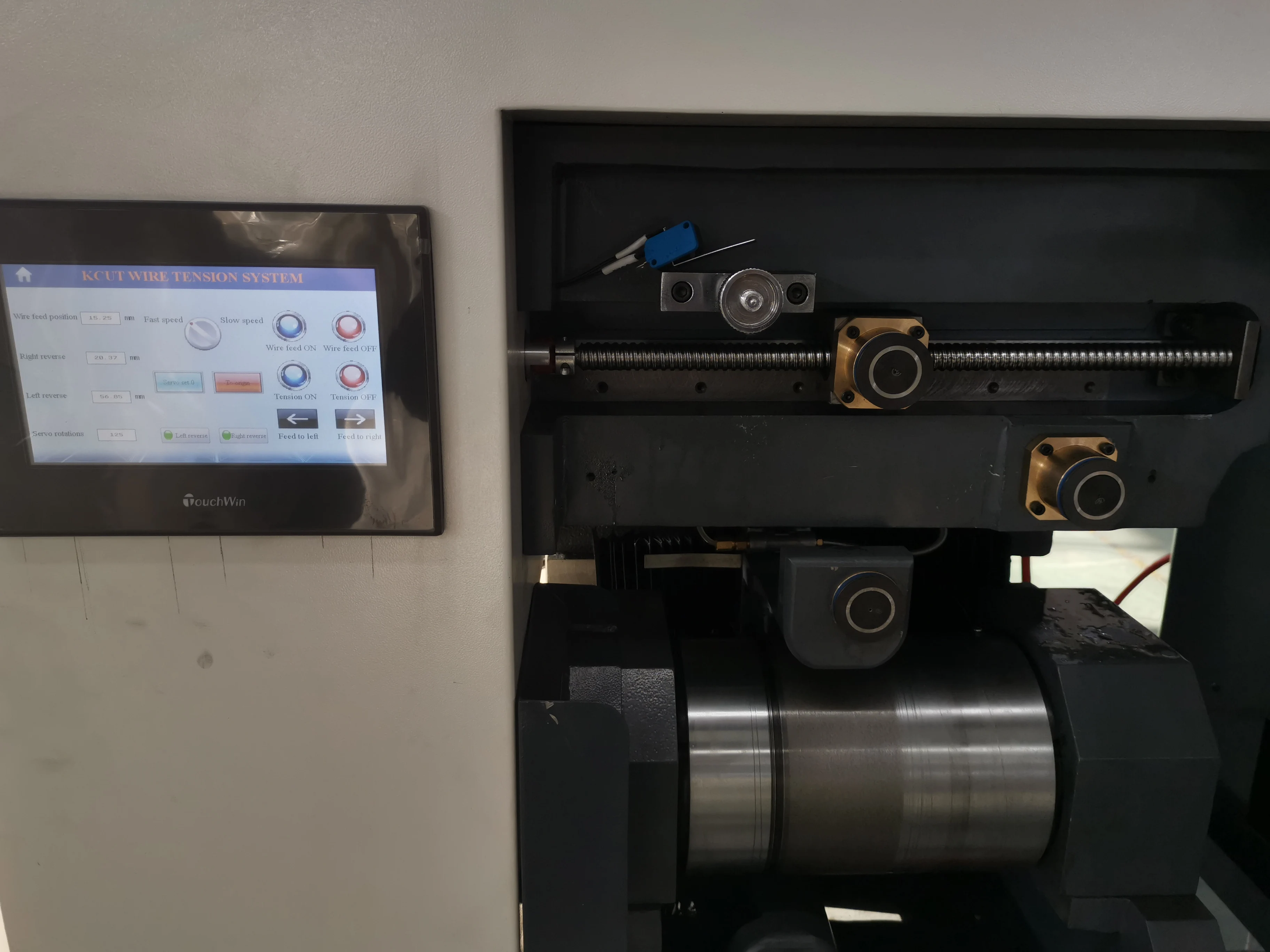

3) система натяжения проволоки, управляемая сервоприводом, команда от PLC.

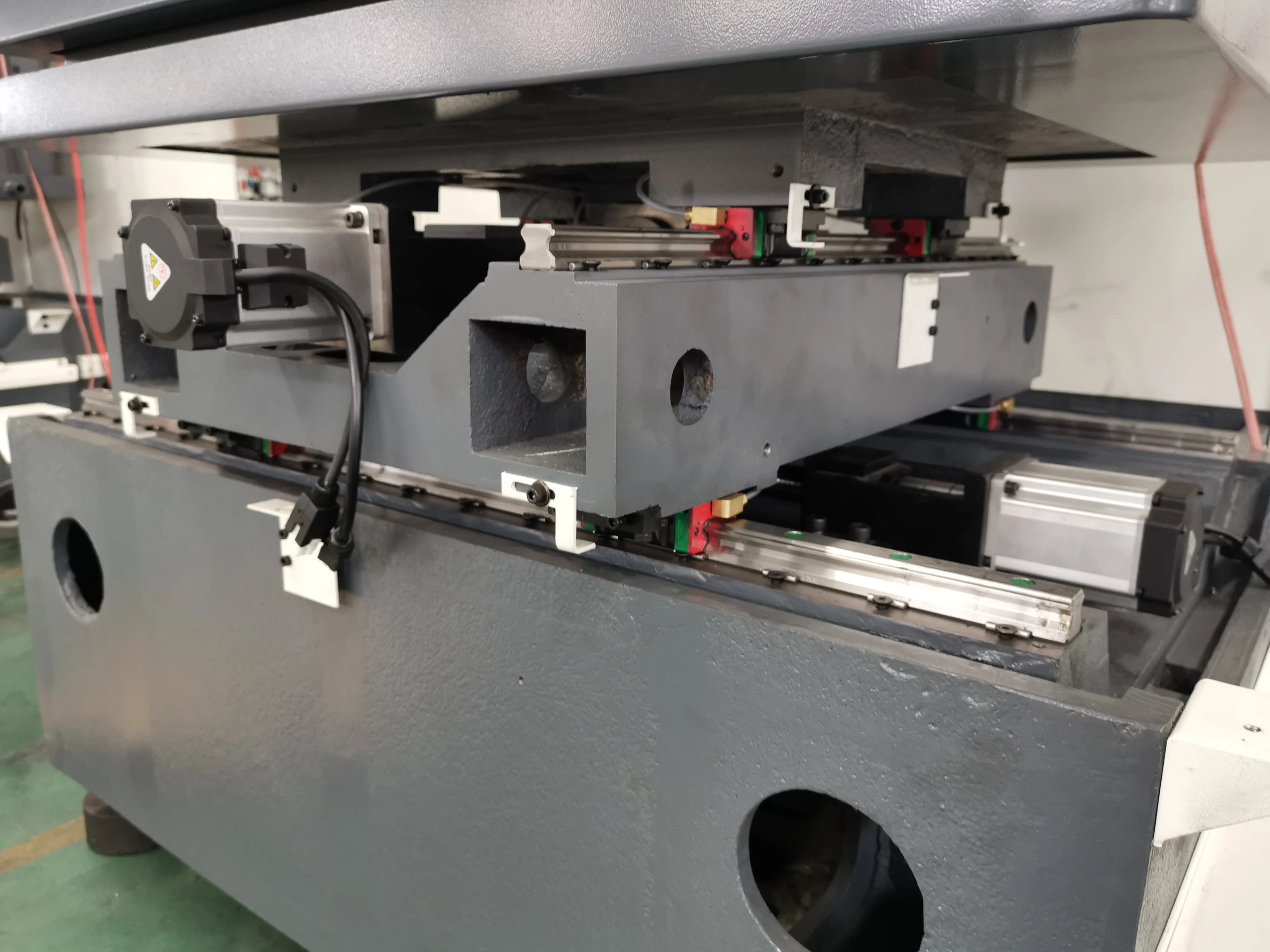

4) «C» структура, «T» форма кровати машины, отличная динамическая точность и стабильность, тяжелая нагрузка.

5) Кровать машины спроектирована с коробчатой структурой и усиленной опорой, которая имеет хорошую жесткость и лучшую стабильность механической структуры.

6) Весь станок принимает смолы песка точности литья HT250. Вся отливка машины была термообработана для устранения внутреннего напряжения. Каждое литье тщательно проверяется, чтобы избежать дефекта, чтобы обеспечить лучшую жесткость и точность долговечности. Срок службы машины EDM для резки проволоки увеличен до более чем 10 лет.

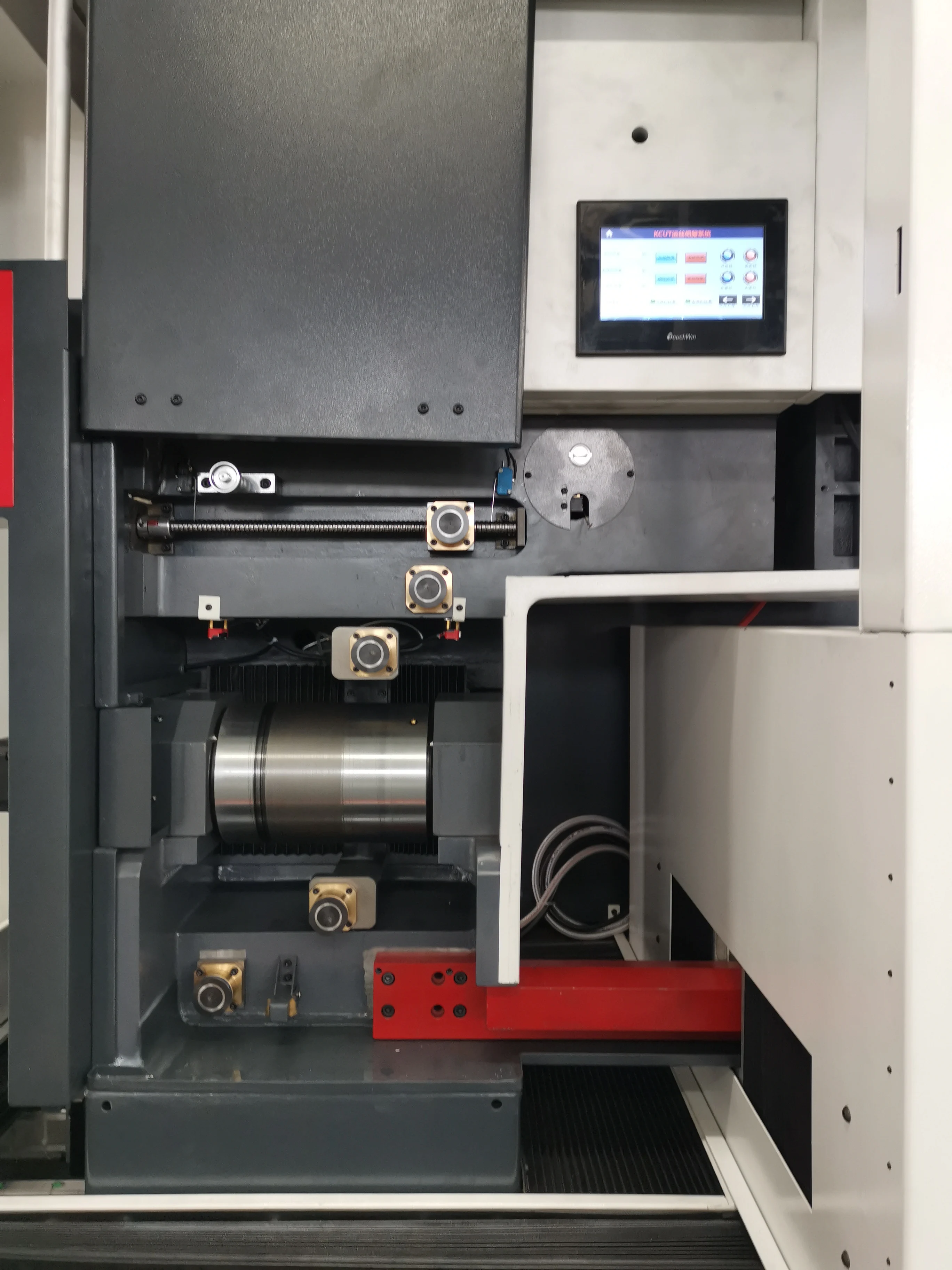

7) система подачи проволоки: молибденовая проволока питается линейным направляющим каналом, а проволочный барабан принимает уникальную технологию регулирования скорости замкнутого цикла сервопривода в отрасли. В соответствии с работой по загрузке провода к машине и заготовок различной толщины скорость провода может быть выбрана независимо и гибко.

8) автоматический многосегментный механизм затягивания проволоки с ЧПУ и уникальное гениальное направляющее устройство Kingred могут эффективно устранять полосы поверхности и улучшать шероховатость поверхности

9) Серводвигатель U.V.Z axis, запоминающиеся данные, управление замкнутым контуром для компенсации шаг, более точная коническая резка и более стабильная точность резки.

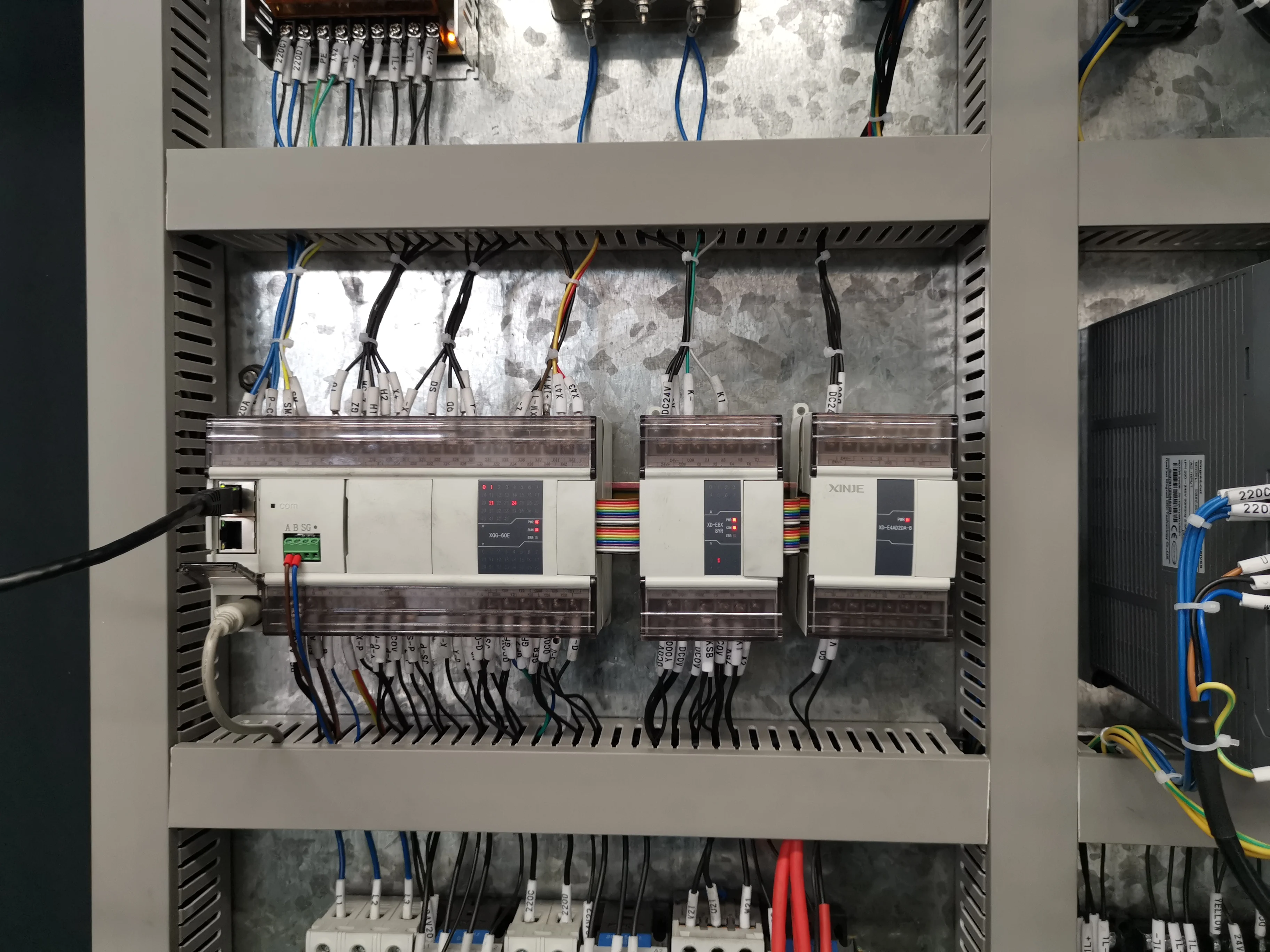

10) Усовершенствованный модульный дизайн: электрика для станков EDM, Высокочастотный источник питания, система NC научно интегрированы. Вся машина имеет компактную структуру, разумную раскладку, сильную защиту от помех, хорошую надежность, защиту окружающей среды, энергосбережение, соответствует эргономичным спецификациям и подчеркивает человеческие стандарты.

11) Оптимизированная высокочастотная система управления: она может эффективно реализовывать высокоэффективную и крупную толщину резки и может эффективно резать различные формы сталей, алюминиевых материалов, медных материалов, алюминиевых сплавов, титановые сплавы, твердые сплавы, проводящая керамика и сверхпроводящие материалы.

12) низкомощный Двухъядерный процессор Intel 1,8G; Системная память 2G; Жесткий диск: SSD 32G; Промышленный источник питания 300W

Спецификация:

Название	KD400ZL
X×y×z дорожная сумка	320 ×400 × 280 мм
Рабочий стол Размер	435×650 мм
Максимальный угол резки/толщина	± 12 °/80 мм
Максимальная нагрузка рабочего стола	400Кг
Отделка поверхности	РА≤0,8-2.5мкм (несколько и одиночные дорожкиTing)
Макс скорость резки	≥260 мм2Об/мин
Точность среза	≤± 0,006Мм, Прямой резки
	≤± 0,015 мм, угловая резка
Мин привод	0,001 мм
Диаметр электрода провода	Φ0,10-Φ0,25 мм
WВосемь машины	2600кг
Размеры машины	1610 × 1400× 2000 мм
Макс ток	≥7A
Блок питания	3 фазы 380V/50Hz
Высокочастотная ширина (непрерывная регулировка)	1-99μs
Номинальная мощность	≤3KVA
Рабочая емкость
Емкость бака	60L
Фильтрации	Сменный фильтр (0,005 мм)
Размер бака	670×460×610Мм
Вес бак	60 кг
