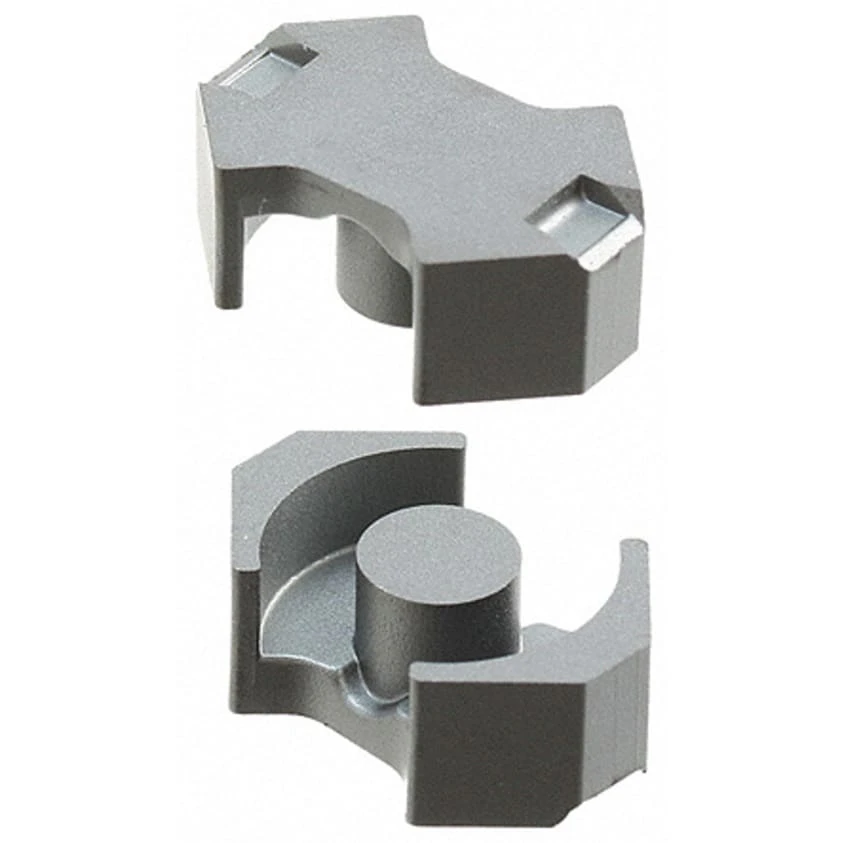

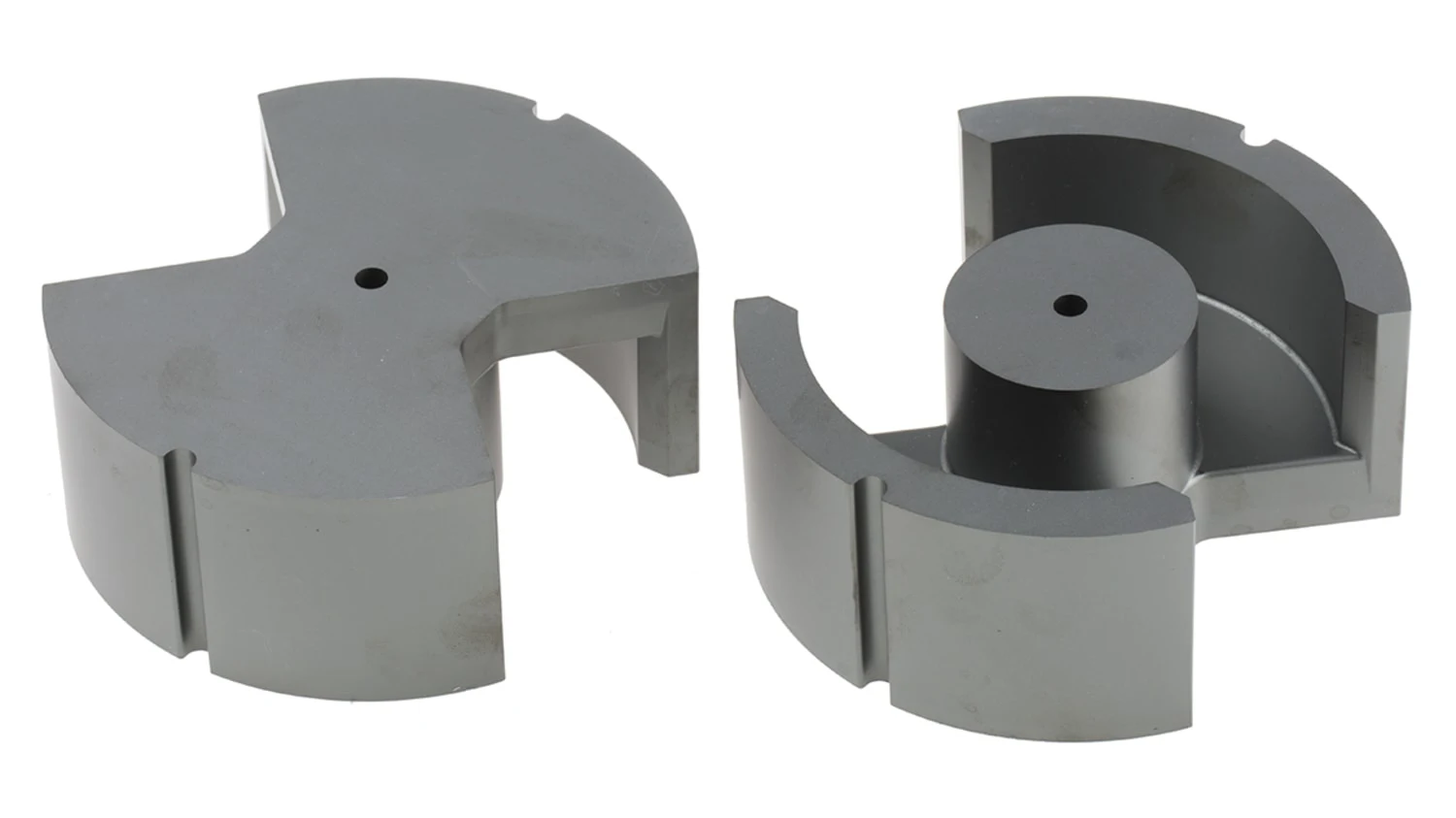

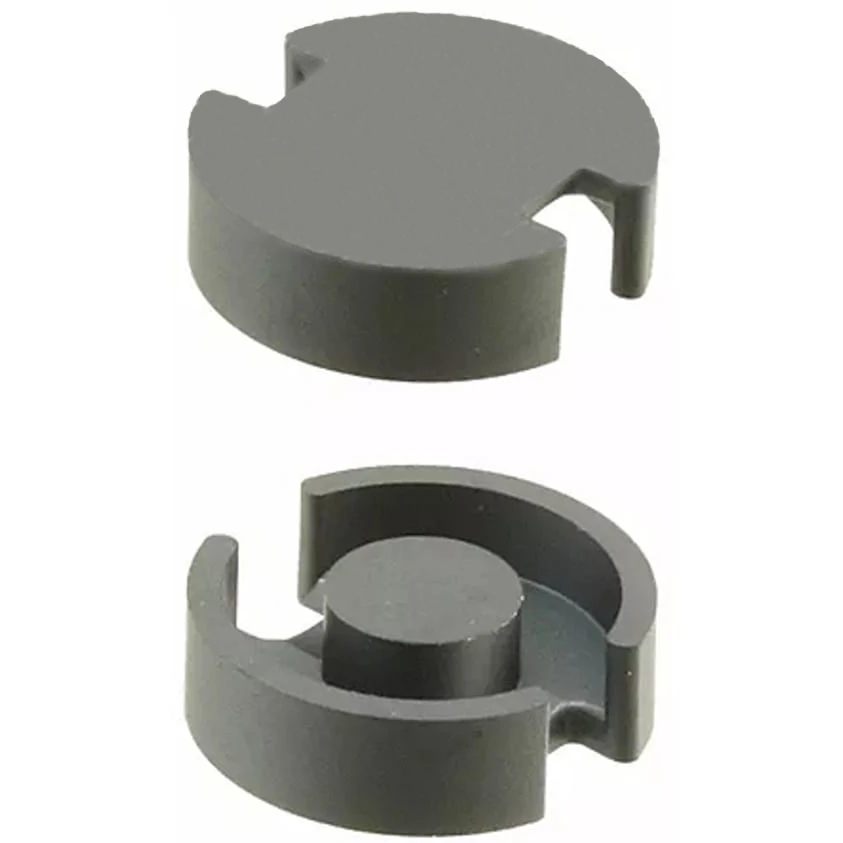

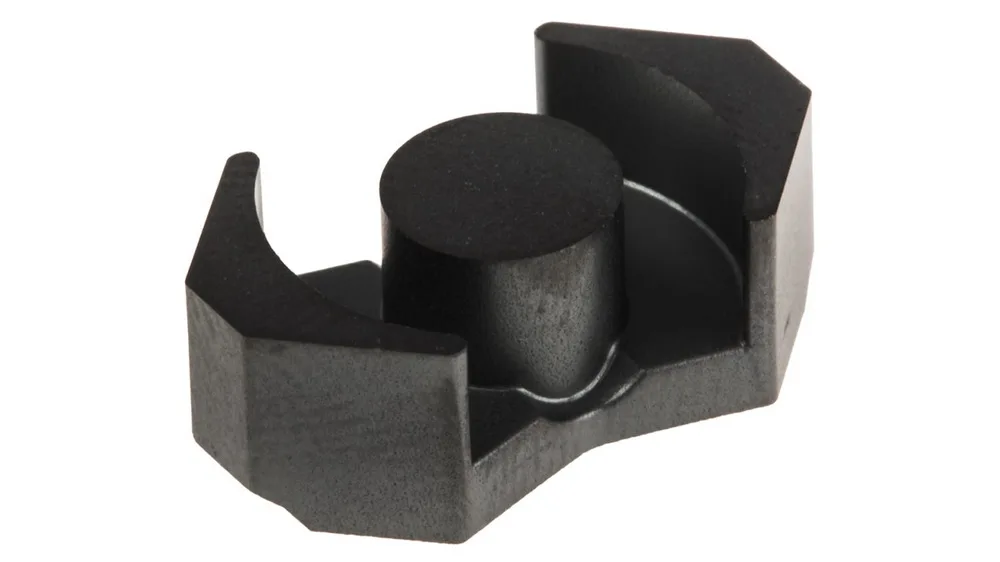

Custom made LP Cores
Product Description
Introduce of LP cores
LP core, EQ cores, EQ13 core, is all E-E core shapes with large wide windows, and is New planar cores. The shape of the core is not a significant consideration for continuous mode operation due to low AC losses. For discontinuous mode operation, the winding area window is chosen as wide as possible to minimize AC winding losses. A table of suitable LP cores types for various power levels like ST core, SQ core, EQ13 core, LP kern, LP22, LP23, LP32, EPX cores, EOP core, EIR core, are given for applications with the converter cores, controller (frequency range 100kHz to 500kHz).
Application of LP cores
LP cores are widely application in Driver transformer, Wideband transformer, Transformatoren kern, DC converter core.
Advantages
1. LP cores is New planar cores
2. Minimize AC winding losses
3.Excellent &strict quality control
We have accumulated abundant experience and established stable and credible business relationships with customers worldwide. With rich experience in dealing with all types of large and small orders, we have developed extensive contacts with many local and international freight organizations. Consequently, we are able to ship our goods safely and reliably to almost anywhere in the world.
Product Parameters
| Type | Dimensions(mm) | ||||||
| A | B | ΦC | 2D | E | 2H | I | |
| LP22/13 | 25.00±0.4 | 19.0±0.3 | 8.6±0.2 | 22.4±0.2 | 12.9±0.3 | 16.4±0.3 | 13.5±0.5 |
| LP23/8 | 16.5±0.3 | 12.5±0.3 | 5.7±0.2 | 23.4±0.2 | 8.7±0.2 | 17.4±0.2 | 9.0±0.5 |
| LP32/13 | 25.0±0.4 | 19.0±0.3 | 8.6±0.2 | 31.8±0.2 | 12.9±0.3 | 24.1±0.3 | 13.5±0.5 |
| Type | Core parameter | Al(nH/N2)±25% | |||||
| C1 (mm-1) | Ae (mm2) | Ie (mm) | Ve (mm3) | weight (g/pr. ) | F2BD | F2B1 | |
| LP22/13 | 0.72 | 67.9 | 49.0 | 3327 | 21 | 3500 | 3000 |
| LP23/8 | 1.41 | 31.3 | 44.1 | 1380 | 9.6 | 1600 | 1600 |
| LP32/13 | 0.91 | 70.3 | 64 | 4499 | 30 | 2750 | 2630 |
Detailed Images
After-Sales Service
For more detail info, please feel free to visit our website or inquire us at any of your convenience.
Ying Jun
Senior technical manager
XIAMEN YUXIANG MAGNETIC MATERIALS TECHNOLOGY CO.,LTD
Add: UNIT A-3,16FL., JINYUAN BUILDING, NO.57 HUBIN SOUTH ROAD, SIMING DISTRICT, XIAMEN, CHINA 361004
Mobile: +86 13850003134
TEL: 0086-592-2295387/2217138
FAX: 0086-592-2222216
E-mail: mag(@)e-magnet.cn
yuxiang(@)sohu.net
Skype: yuxiang5716(@)outlook.com
Wechat: 13859908204
QQ: 2438434871
Live: yuxiang5716
Our Services
About our company business scopes:
We supply hard magnets and magnetic materials from China. Our magnets include ferrite magnets, flexible magnets, NdFeB magnets, alnico magnets, SmCo magnets, rubber magnets, refrigerator fridge magnets, magnetic powder, magnetic compound tesla meters & magnetizers, and magnetic jewelry. We also supply ferrite cores, MnZn cores and NiZn cores for transformers and coils, loudspeaker magnets, motor magnets, and refrigerator gasket stripes.
Our company websites:
1. e-magnet.cn 2. magnets.com.cn 3. //www.fecrco.cn/index.htm
4.find-magnet.com 5.x-magnet.net 6. magnet-tech.com
Похожие товары

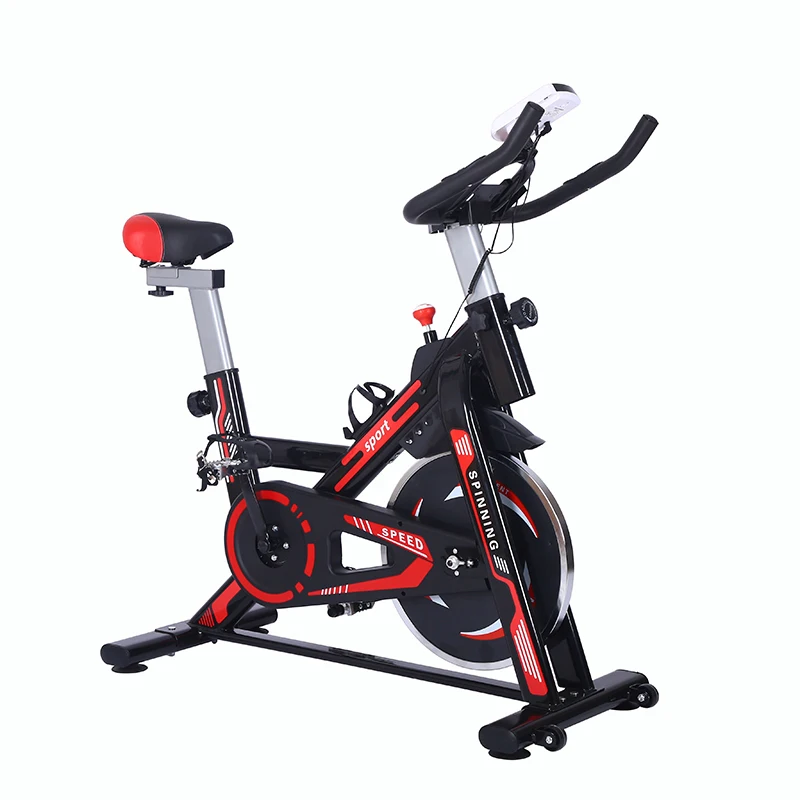

Тихий велотренажер для дома, домашний велотренажер, спортивное оборудование, тренажер для фитнеса, велотренажер
4 347,36 ₽

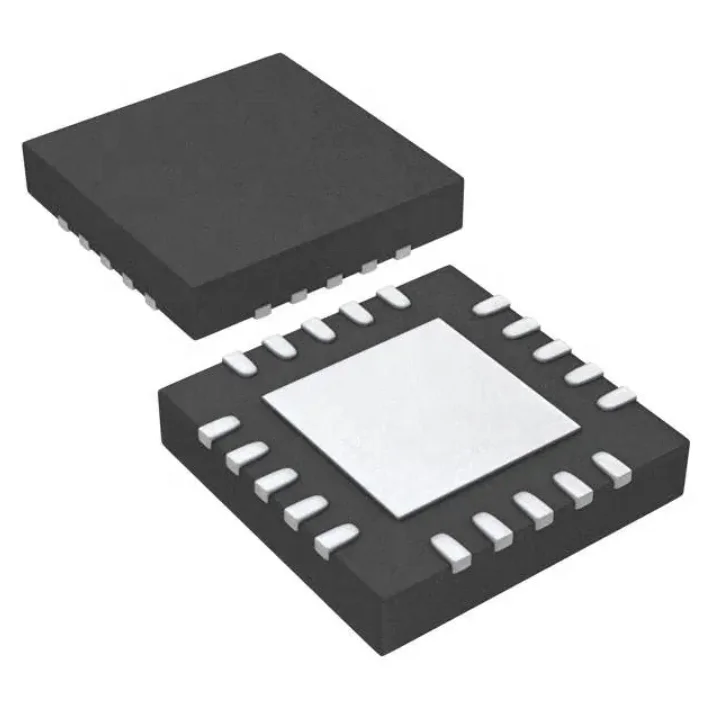

Новая Оригинальная интегральная схема TPS2590RSAR TPS2590RSAT, чип контроллера горячей замены в наличии
1,10 $ - 2,48 $
Горячая продажа Fludioxonil 5% SC
382,56 ₽

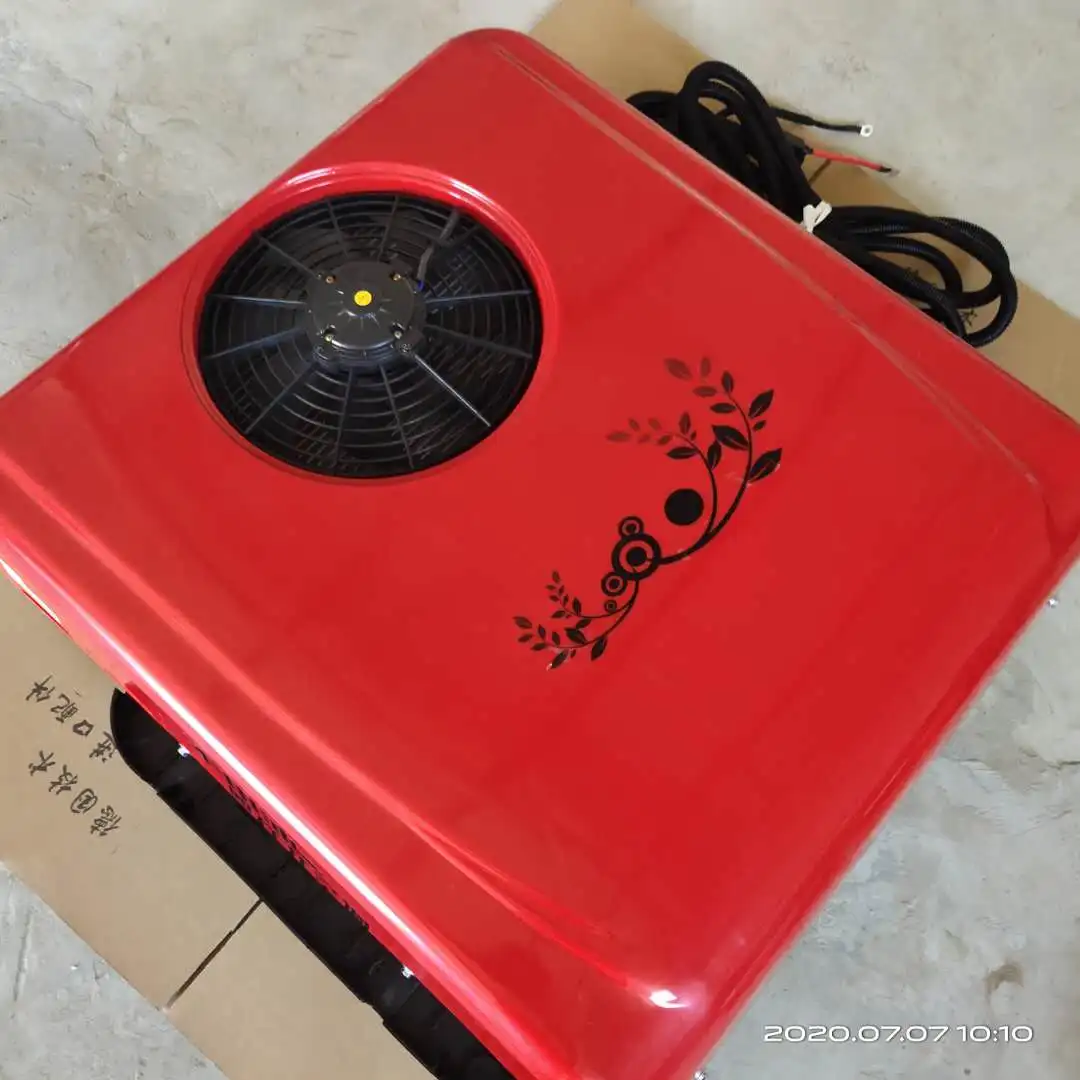

Аккумуляторный кондиционер для электрического автомобиля 12 В постоянного тока
208,00 $ - 228,00 $

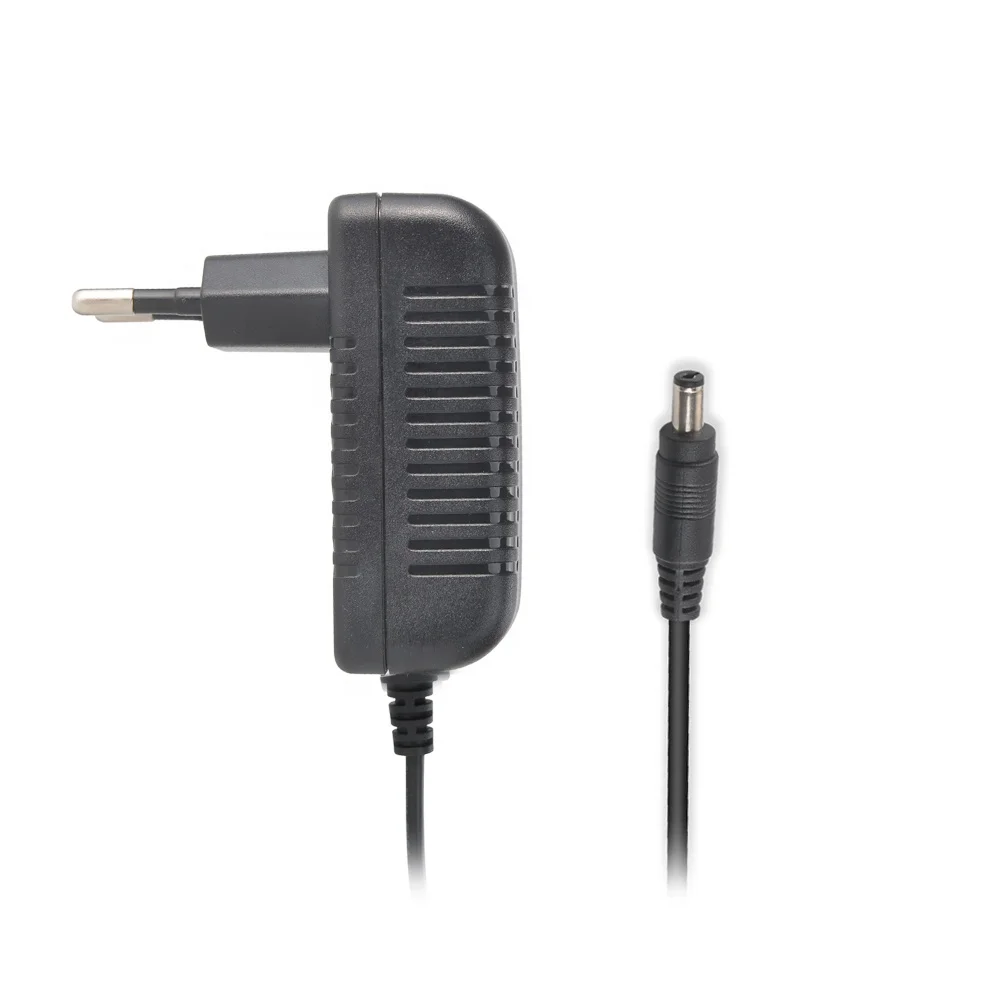

Oem 12 В 1000 мА ЕС Портативный 12 в 1 а ЖК-телевизор Cctv Dc источник питания зарядное устройство свинцово-кислотный настенный адаптер 12 в 1 А

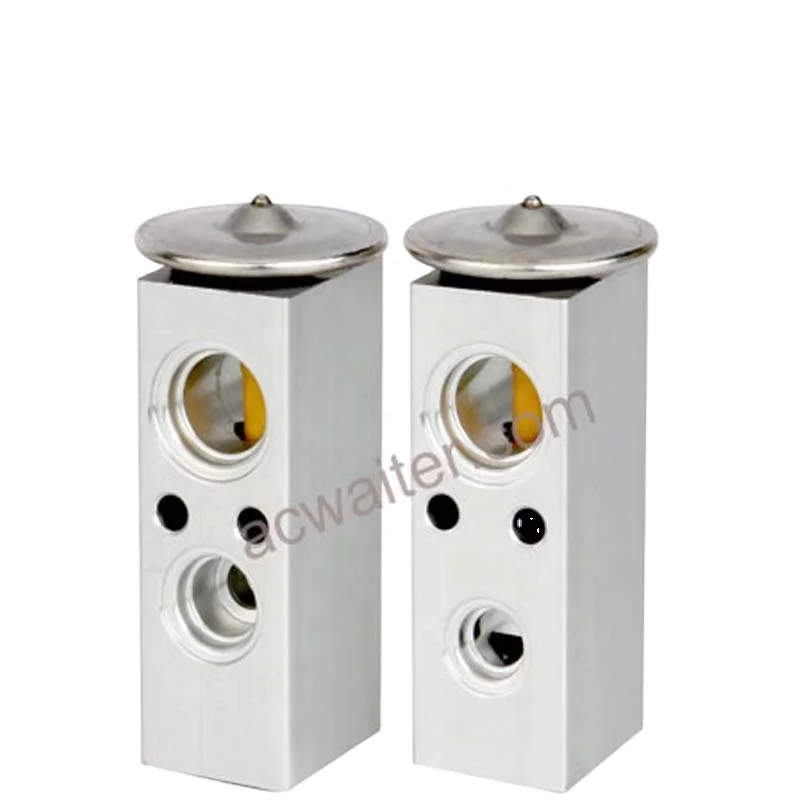

Автоматические ac тепловые электрические расширительные клапаны для автомобильного кондиционера OEM 96293069
3,14 $ - 3,89 $

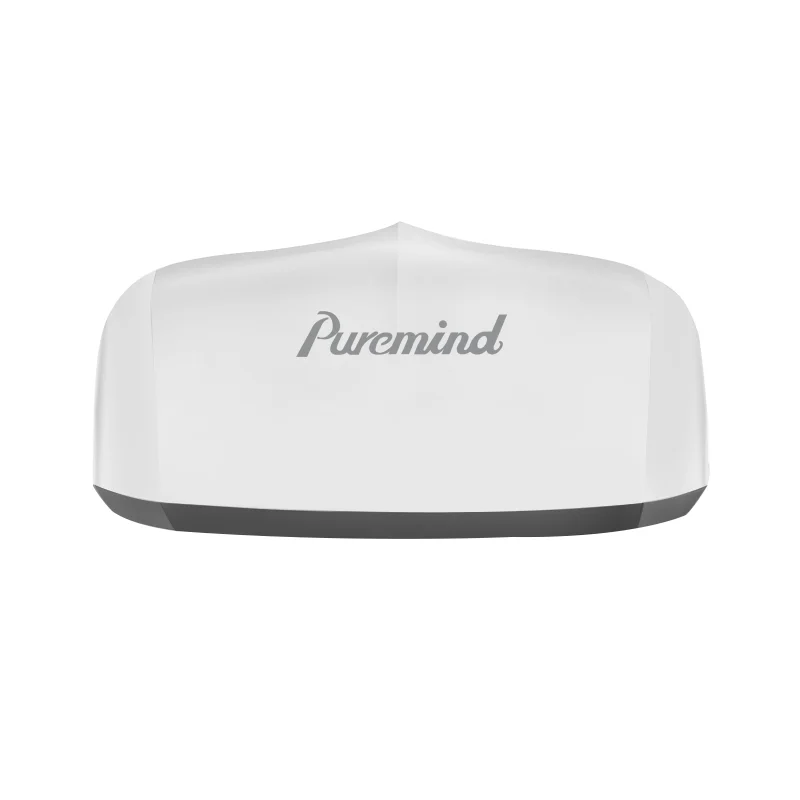

Puremind качество comressor воздушный охладитель машина, устанавливаемый на крыше автомобиля Топ Потолок 48V 220V Электрический кемпинг караван RV кондиционера для автомобиля
