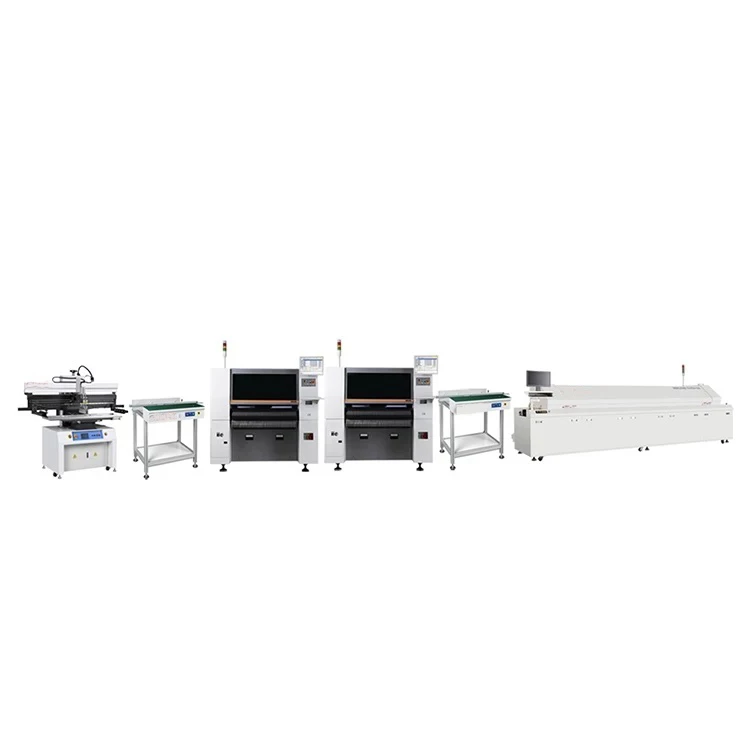

Полуавтоматическая производственная линия SMT PCB в сборе SM481
- Категория: Electronics Production Machinery >>>
- Поставщик: Shenzhen Yufuxin Technology Co. Ltd.
Сохранить в закладки 1600303048689:
Описание и отзывы
Характеристики
Semi-auto SMT PCB Assembly Production Line SM481
Product Description

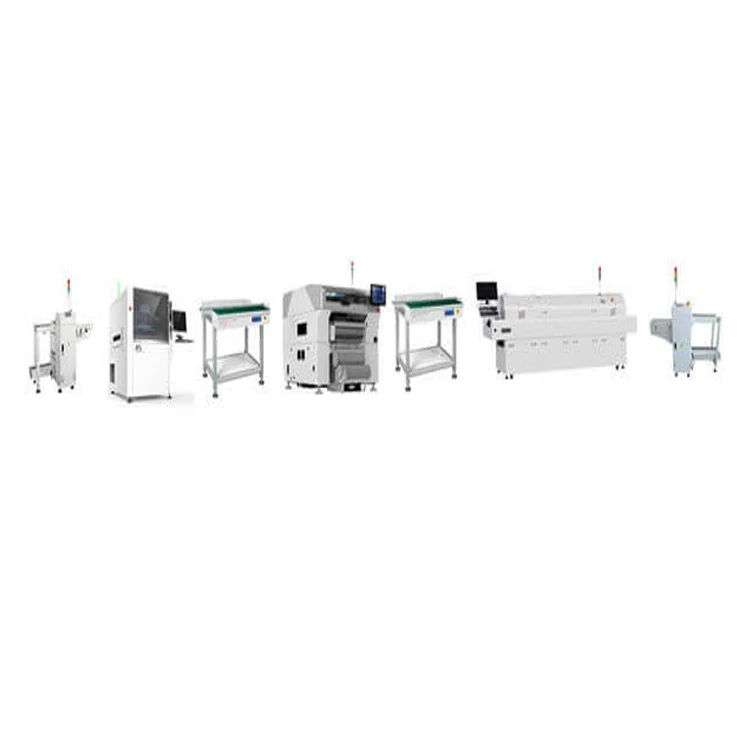

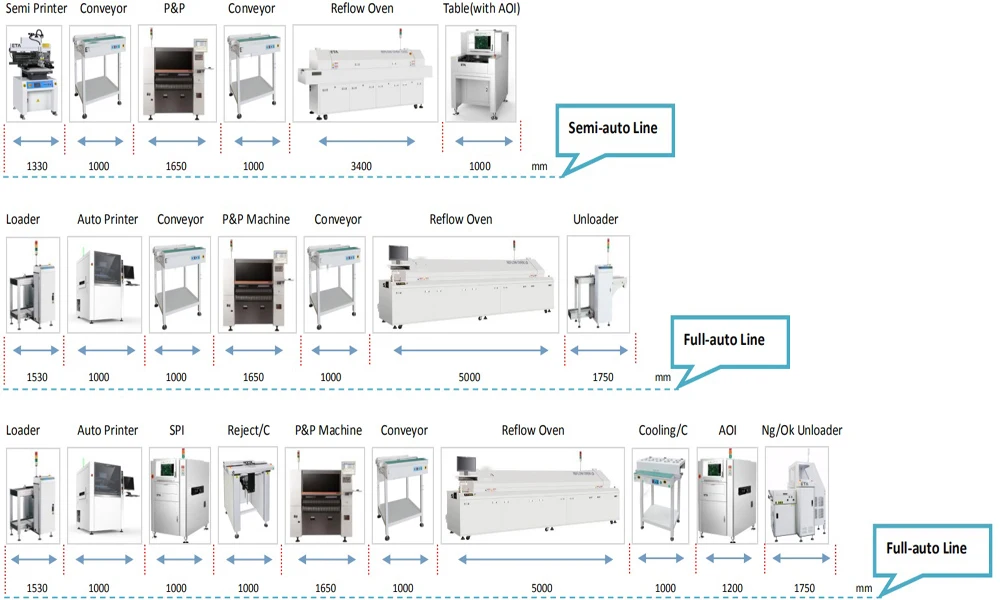

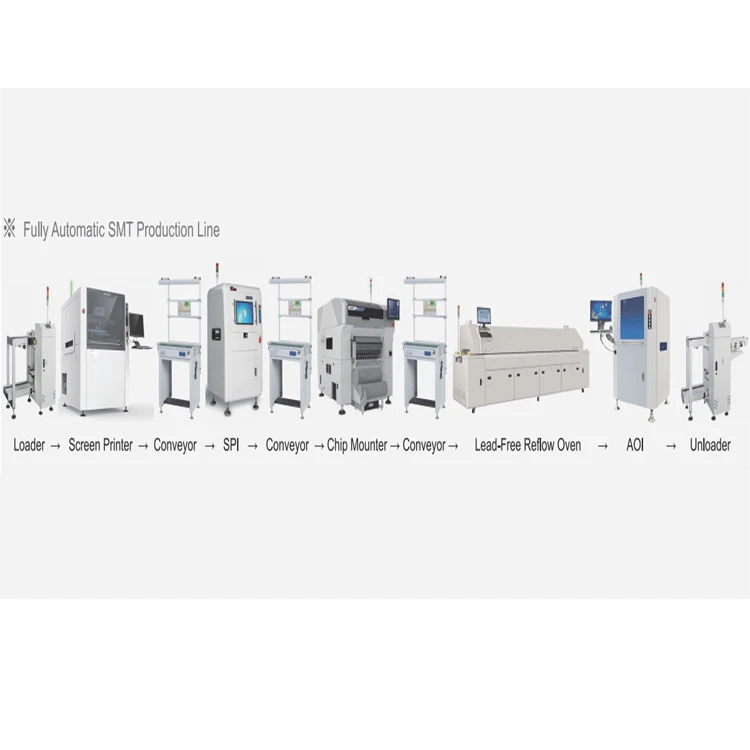

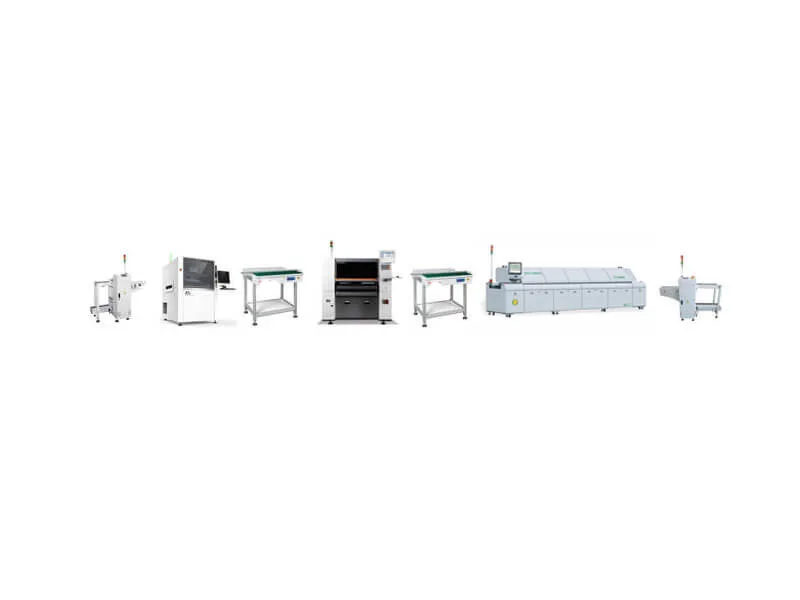

SM481 Plus SMT Assembly line, with Automatic solder paste printer, SM481 plus pick and place machine reflow oven, the production speed is around 40000 CPH. really suitable for Mobile phone, LED light production, communication, LCD TV, STB, family cinema, vehicle electronics.
1. Hanwha SM481 Plus Pick and place machine
As a general component placer whose vision system is reinforced based on the platform of the SM471 high speed chip shooter and whose chip placement speed is the highest among the same class component placers, the SM481 Plus realized achip placement speed of 40,000 CPH, the highest among the same class component placers, by applying a head with one gantry and ten spindles as well as new flying vision and by maximizing the pickup and placement motion.
In addition, it is applicable up to 0402 chips and 42mm ICs. It has improved actual productivity and placement quality by applying high speed and high precision electrically driven feeders. Furthermore, since it is designed to be compatible with SM series pneumatic feeders, it maximizes the customer’s operational convenience.
Semi-auto SMT Stencil Printer
Using linear guide-ways, matching motor drive speed, ensure the printing stability and precision.
Blade pressure and printing speed is asjustable, precision pressure gauge, speed controller display.
Modular universal bench, thimble random placement, easy conversion.
With alignment device for PCB board and frame.
| Model | P3 | P6 | P12 |
| Accuracy | +/- 0.05mm | +/- 0.05mm | +/- 0.05mm |
| PCB Size | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm |
| Platform size | 300 x 350 mm | 700 x 400 mm | 1350 x 400 mm |
| Stencil Size(mm) | 370*470,550*650 | 370*470,550*650 | 370*470,550*650,1500*650 |
| PCB Thickness | 0.2 - 6 mm | 0.2 - 6 mm | 0.2 - 6 mm |
| Stencil Positioning | Manual | Manual | Manual |
| Cycle Time | < 10 Sec. | < 10 Sec. | < 12 Sec. |
| Power Consumption | 200 W | 200 W | 200 W |
| Power Supply | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Air Pressure | 4.5-6 kg/cm | 4.5-6 kg/cm | 4.5-6 kg/cm |
| Squeegee Speed | 0-1500mm/sec | 0-1500mm/sec | 0-1500mm/sec |
| Dimension | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm |
| Weight | 280 Kg | 300 Kg | 356 Kg |
| Squeegee Length | 250mm | 250mm | 250mm |
| Platform Height | 950mm | 950mm | 950mm |
| Option: Special size can be customized | |||
Reflow Oven
High effective flux management system
High stability nitrogen protection system
High performance cooling system
Company Information
Keywords:
SMT Assembly line, PCB Assembly line, LED Production line, Automatic SMT Assembly line, Semi Automatic SMT Assembly line, JUKI SMT Assembly Line, Samsung SMT Assembly Line, Hanwha SMT Assembly Line, Panasonic SMT Assembly Line, FUJI SMT Assembly Line, Yamaha SMT Assembly Line.
Похожие товары
Низкая стоимость выбор и место HW-T4-50F светодио дный делая машину для

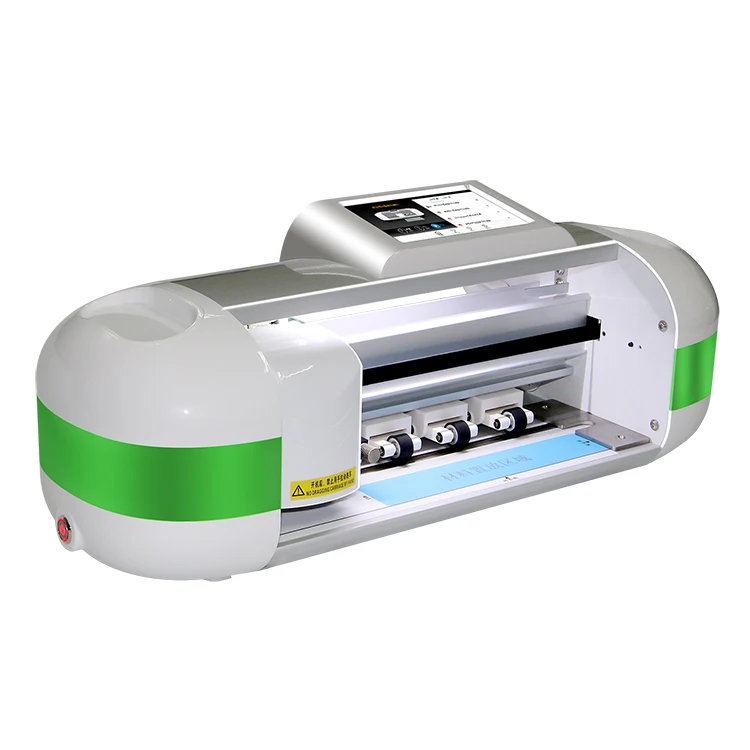

Аппарат для ламинирования iphone ipad машина обрезки экрана
300,00 $ - 420,00 $

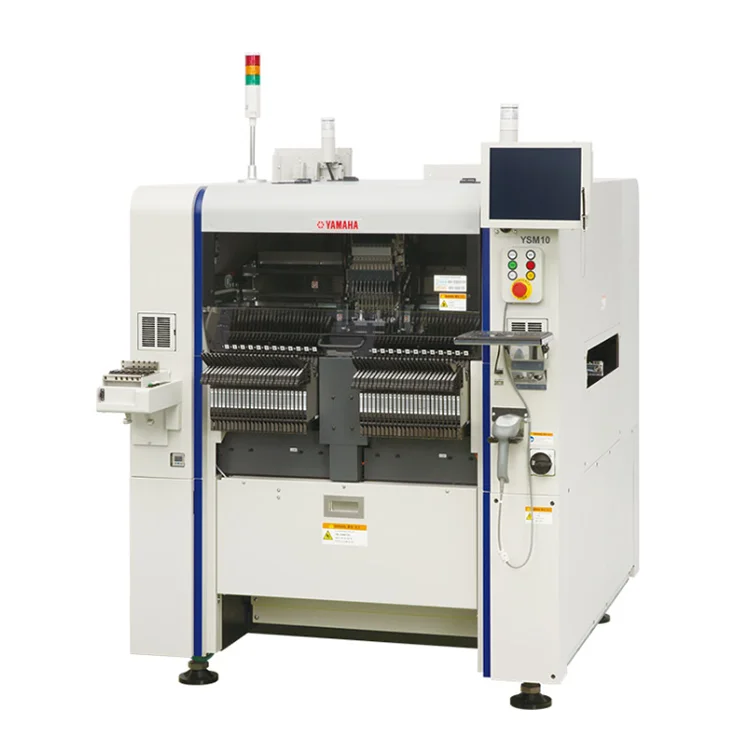

Yamaha YSM10 chip mounter machine SMT Промышленное Оборудование PCBA машина для сортировки и установки
78 000,00 $ - 80 000,00 $

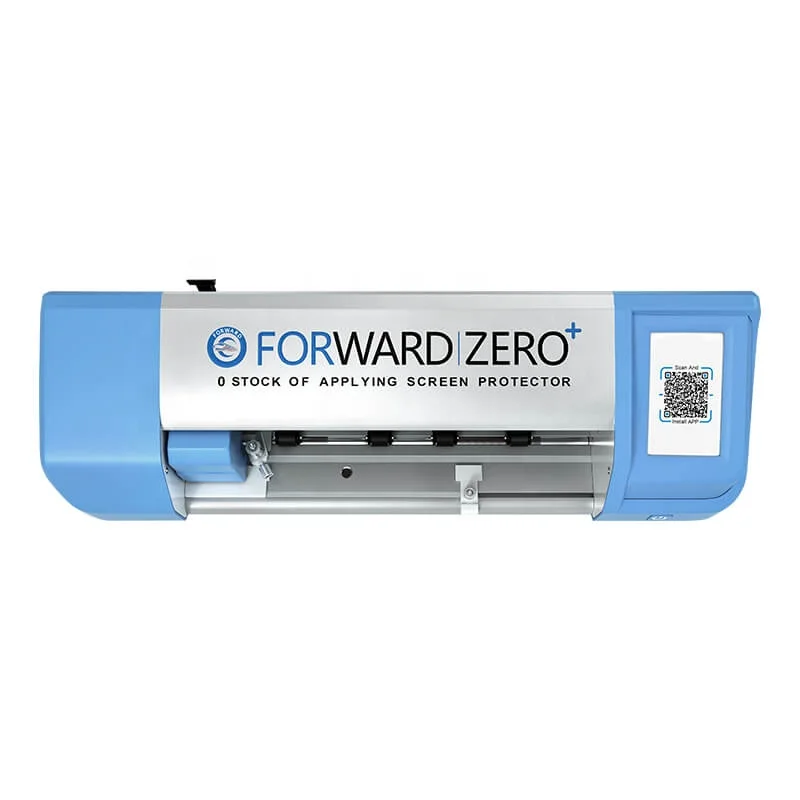

Новинка 2021 года, машина для резки ноля + защитной пленки для экрана для ipad, мобильных телефонов, часов, ТПУ, ПЭТ, пленка для резки
