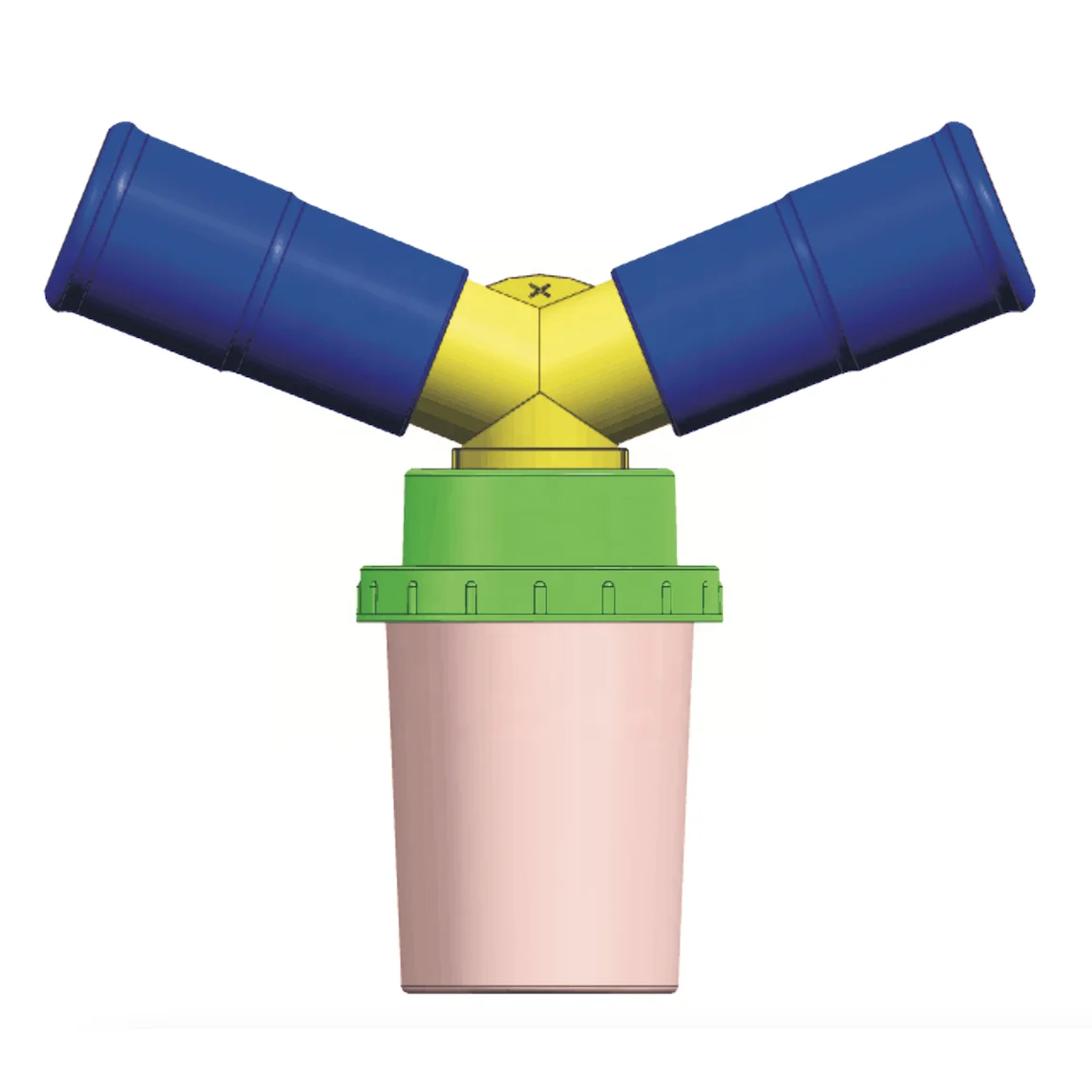

Медицинская дыхательная схема, CO2, анестезия, гофрированная трубка, водяная ловушка, форма
507 119,66 ₽ - 539 489,00 ₽
Высокоскоростной штамповочный штамп для ламинирования ротора статора двигателя
- Категория: >>>
- Поставщик: Ningbo Imcore Machinery & Electronics Co. Ltd.
Сохранить в закладки 1600313234021:
Описание и отзывы
Характеристики
Product Overview

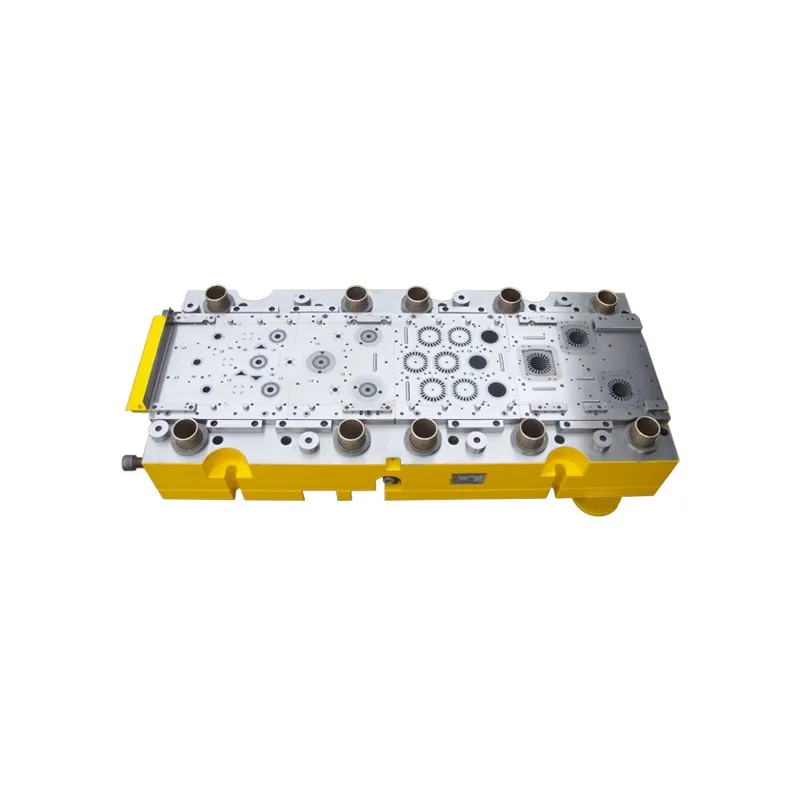

High Speed progressive Stamping die for stator rotor
High precision progressive die is main and high speed tooling for manufacturing all kind of different electric motor stator rotor. We specialized in manufacturing various kinds of motor core, auto electric parts, ammeter, and transformer core progressive dies. We provide mold design and layout based on customers ’samples or drawing of lamination
FEATURES AT A GLANCE
Cavities：1-3 CavitiesDie life：200 MillionBlade life： > 2 MillionBlade effective height：10mmStamping speed：300 strokes/ minDie
structure：Three-plate, double guide pillarDie base material： Baosteel P20,Baosteel S50CBlade material： CF-H40S、Sandvik
H6P、RD50、Boyundongfang MD40、ASSAB ASP、CB KG4、CB NFM24Plate matrial： SKD11、D2、Cr12、Cr12MoV、GCr15
structure：Three-plate, double guide pillarDie base material： Baosteel P20,Baosteel S50CBlade material： CF-H40S、Sandvik
H6P、RD50、Boyundongfang MD40、ASSAB ASP、CB KG4、CB NFM24Plate matrial： SKD11、D2、Cr12、Cr12MoV、GCr15
Right elevation
Left elevation
Front elevation
PRODUCT SPECIFICATIONS
No | Item | Data | Item | Data |
1 | Cavities | 1-3 | Plate matrial | SKD11、D2、Cr12、Cr12MoV、GCr15 |
2 | Die life | 200 Million | Punch and die processing technology | WEDM、 PG Grinding |
3 | Blade life | > 2 Million | Plate processing | WEDM、 Grinding |
4 | Blade effective height | 10mm | Die base processing | CNC |
5 | Stamping speed | Stamping speed | ||
6 | Die structure | double guide pillar | ||
7 | Die base material | Baosteel P20,Baosteel S50C | ||
8 | Blade material | CF-H40S、Sandvik H6P、RD50、Boyundongfang MD40、ASSAB ASP、CB KG4、CB NFM24 |
PRODUCT CONFIGURATION

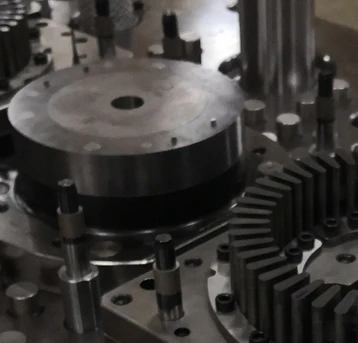

Side view of die
Punch structure

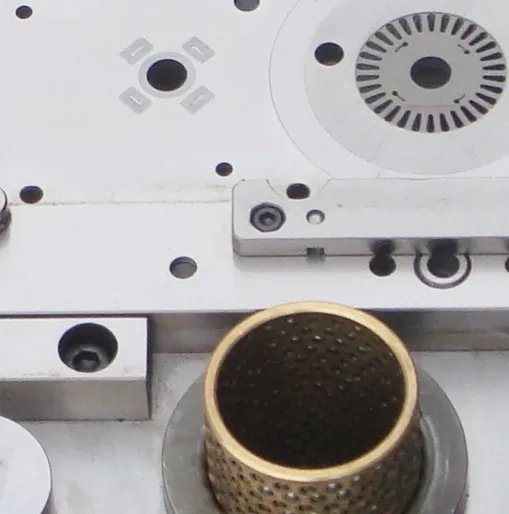

Punch guide parts

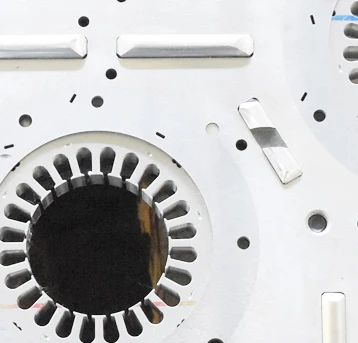

Stator rotor Lamination
\t\t\t\t\t\t\t\t\tEuipments \t\t\t\t\t\t\t
The plate parts ，punch and die are mainly processed by slow wire cutting machine. The dimensional tolerance is 0.002mm which can
ensure that the performance of the mold will not changed when the parts are exchanged.
ensure that the performance of the mold will not changed when the parts are exchanged.
Three Coordinate Measuring Machine: The large-scale 2500-length three-coordinates and JG Grinding applies to mold assembly which
makes the assembly position accurate and shorten the assembly time. The success rate of first mold trial is greatly improved.
makes the assembly position accurate and shorten the assembly time. The success rate of first mold trial is greatly improved.
Grinding
JG grinding is used for processing pilot pin position and die clamping plate cavity. The surface of per parts and cavity will be smoother and wear-resistant. The dimension tolerance will be 0.002mm which will improve the blade accuracy and stability. As a result, the die life will be longer.
PG grinding
PG Grinding is used for processing lock pin, groove of punch and die as well as central hole of punch. The surface of per parts will be smoother and wear-resistant. The dimension tolerance will be less than 0.002mm which will improve the blade accuracy and stability. As a result, the die life will be longer.
Packing & Delivery
Inner package
10-20mm wooden board is applied to protect the limited post. The hook on each side of mold is fixed by steel wire. All sides of the mold is covered with transparent film.
Out package
The progressive stamping die is fixed in the box
Customer Photos
FAQ
Похожие товары
Китай прецизионные формовочные детали для литья под давлением штампованные детали для пресс-форм на заказ
Глянцевая матовая алюминиевая 3D наклейка для динамика, логотип крыла, пользовательская алюминиевая наклейка
16,19 ₽ - 37,77 ₽

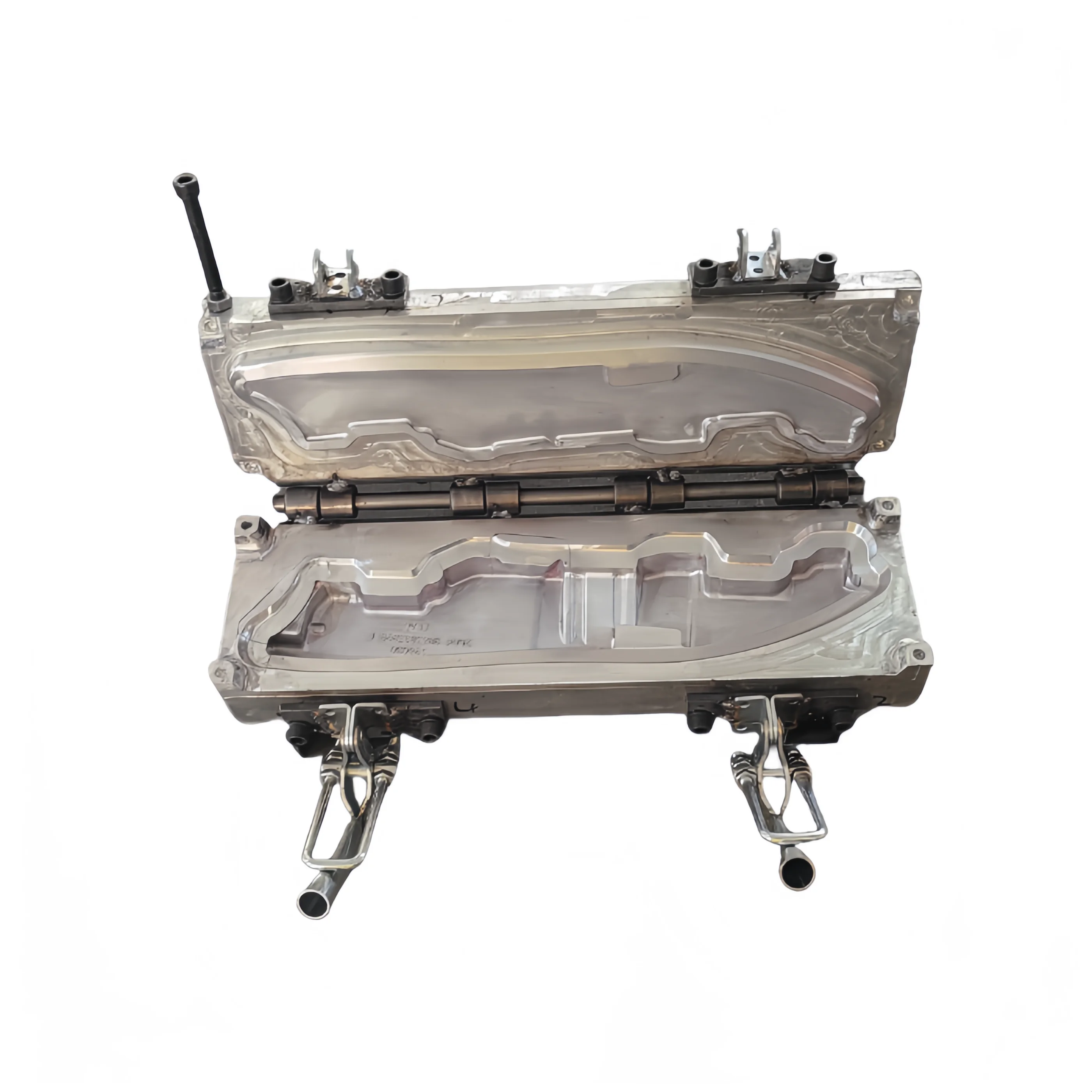

Оптовая продажа, низкая цена, пользовательские автомобильные крылья, ковка, пресс-форма, конкурентоспособные цены
Пластиковая литьевая деталь для двигателя Taizhou Huangyan

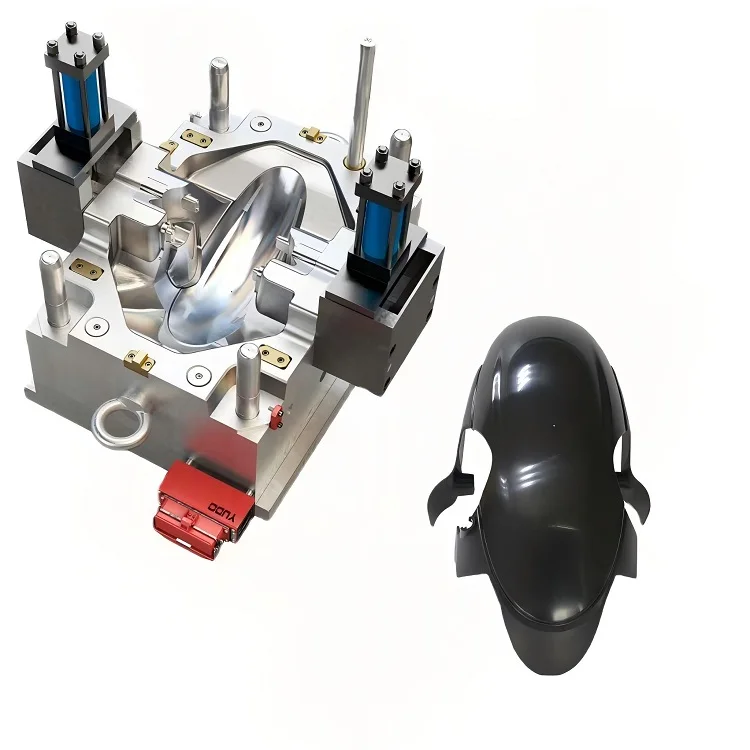

Формовочная пластиковая литьевая форма mirroir Автомобильные пластиковые детали для инъекций автомобильного литья под давлением
