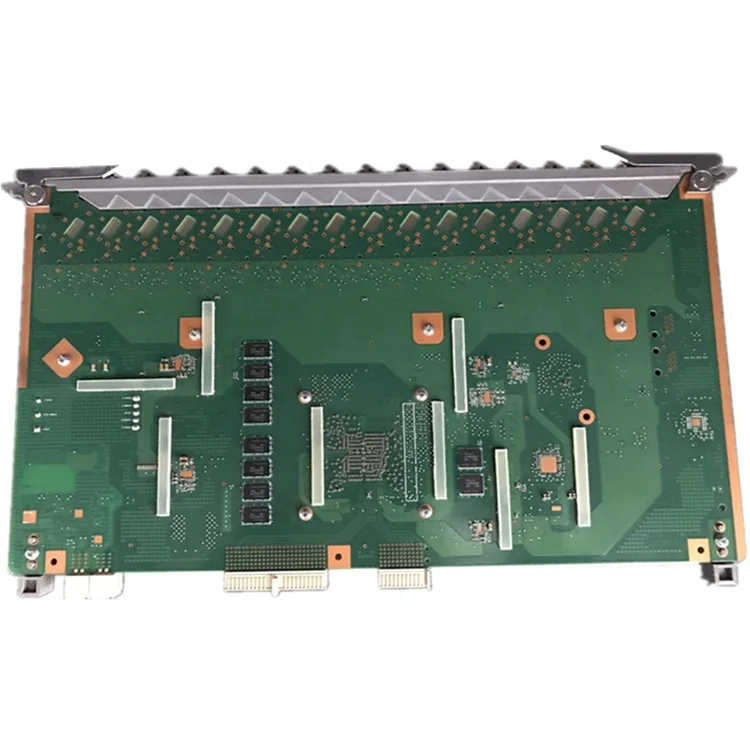

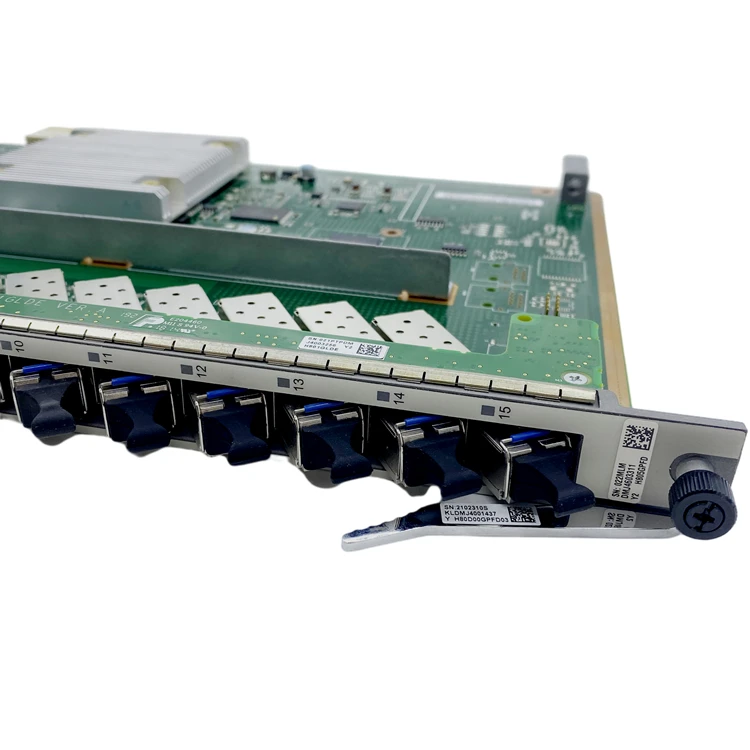

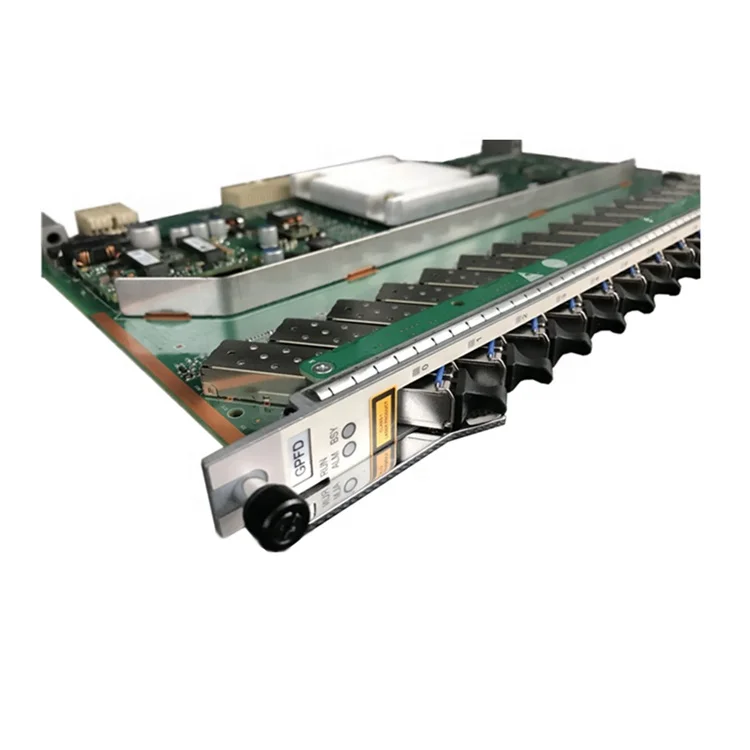

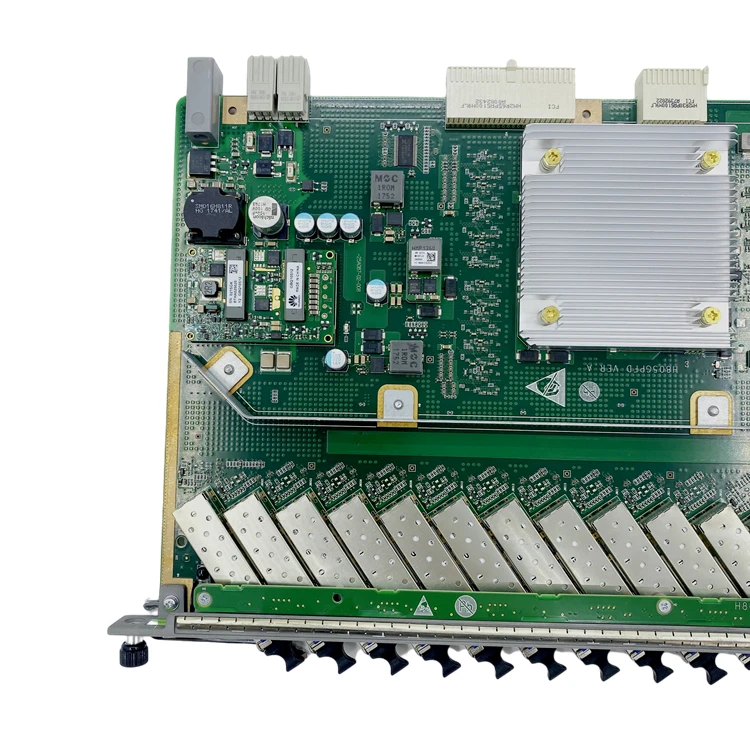

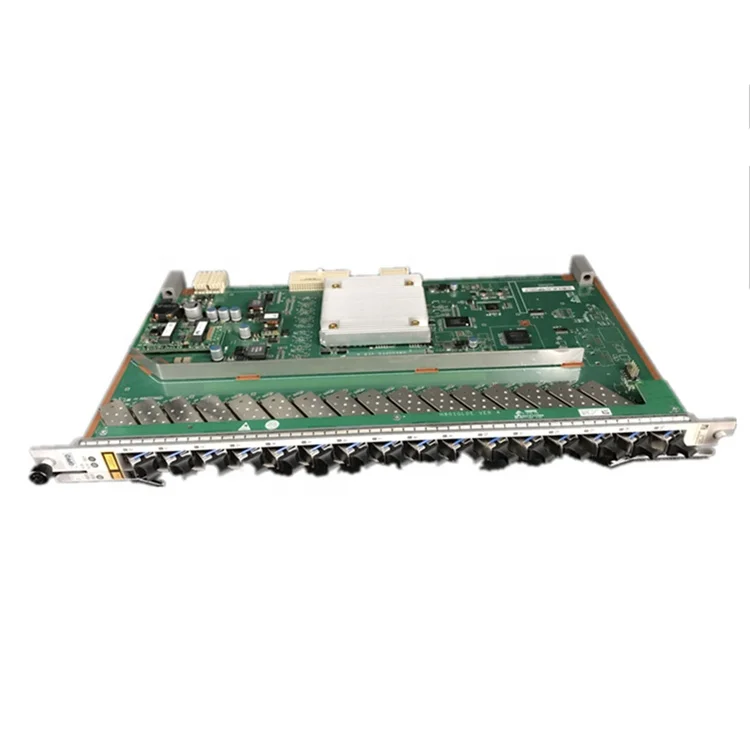

Huawei GPFD Service Board is 16-port GPON OLT interface board with B+ C+ and C++ SFP module for Huawei MA5608T MA5683T MA5680T


 GPFD 1.jpg


Huawei GPFD Service Board Product Overview


Huawei GPFD Service Board is a 16 port GPON interface card This board offers GPON service access from ONT which get maximum access 16*128 GPON subscribers. The OLT product is positioned as an optical access device OLT, which supports GPON, 10G GPON, EPON, 10G EPON, and P2P access modes, and provides services such as Internet access, voice, and video. As a large, medium and small series of products, several products have a total of software platforms and service boards.


GPFD 3.jpg





SmartAX MA5680T/MA5683T/MA5608T equipment is a GPON/EPON integrated optical access product launched by Huawei Technologies Co., Ltd. It has ultra-high aggregation switching capacity, 3.2T backplane capacity, 960G switching capacity, 512K MAC address capacity, and supports up to 44 channels of 10 GE or 768 GE access.The software versions of the three specifications are fully compatible with the user board, saving the types and quantity of spare parts and reducing maintenance costs.





GPFD 4.jpg


Huawei GPFD Service Board Product Specification
























































































Brand



Huawei



Model



GPFD



GPON Port



16-GPON Port



Type



C+ Module : One-fiber bi-directional optical module, class C+



Operating Wavelength



Tx: 1490 nm, Rx: 1310 nm



Encapsulation Type



SFP



Port Rate



Tx: 2.49 Gbit/s, Rx: 1.24 Gbit/s



Minimum Output Optical Power



C+ Module : 3.00 dBm



Maximum Output Optical Power



C+ Module : 7.00 dBm



Maximum Receiver Sensitivity



C+ Module : -32.00 dBm



Optical Connector Type



SC/PC



Optical Fiber Type



Single-mode



Reach



20.00 km



Overload Optical Power



C+ Module : -12.0 dBm



Extinction Ratio



8.2 dB



Dimensions (W x D x H)



22.86 mm x 237.00 mm x 395.40 mm



Power Consumption



H802GPFD : Static: 45 W, Maximum: 73 W



H803GPFD : Static: 39 W, Maximum: 61 W



H805GPFD : Static: 26 W, Maximum: 50 W



Maximum Frame Size



2004 bytes



Operating temperature



-25°C to +65°C






Huawei GPFD Service Board Product Feature



  • Huawei 16-GPON Port Interface Card with B+/C+/C++ SFP module

  • Apply to Huawei MA5683T, MA5680T, MA5608T OLT system

  • Available at 3 versions: H802GPFD, H803GPFD, H805GPFD

  • Support split ratio 1:128

  • Transmit Speed: 2.49Gbit/s, Receive Speed: 1.24Gbit/s

  • Interface Type: SC/PC

  • Max Transmit Distance: 20KM

  • Transmit Wavelength: 1490nm, Receive Wavelength: 1310nm

  • Standards Compliance: ITU-T G.984.1, ITU-T G.984.2, ITU-T G.984.3, ITU-T G.984.4

  • C+ SFP Module Optical Power: 3 dBm~7 dBm, Receiver Sensitivity: -32 dBm

  • Exchanging module to achieve the convergence of 16 GPON port signals.

  • Controlling modules to complete single board software loading, operation control, management and other functions.

  • providing a working power supply for each function module in a single board.

  • Realizing the mutual conversion between GPON optical signal and Ethernet message.

  • Providing a working clock for each function module in a single board.


Huawei GPFD Service Board and Related Board Datasheet






















































Board Model



GPON Type



Port NO.



Optical Module



Maximum Split Ratio



ONU based shaping



H802GPBD



1G-GPON



8



SFP (Class B+ and Class C+)



0.130555556



No



H805GPBD/H806GPBD



1G-GPON



8



SFP (Class B+ and Class C+)



0.130555556



Yes



H802GPFD/H803GPFD/H805GPFD



1G-GPON



16



SFP (Class B+ and Class C+)



0.130555556



Yes



H806GPBH/H807GPBH



1G-GPON



8



SFP (Class B+ and Class C+)



0.130555556



Yes



H802XGBC



10G-GPON



4



XFP



0.130555556



Yes






Huawei GPFD Service Board and Related Board














































































GPBD



8GPON Port (SFP Optical Module:Class B+,C+,C++), Version 802/805/806/807



GPBH



8GPON Port (SFP Optical Module:Class B+,C+,C++),Version 806/807



EPBD



8EPON Port (SFP Optical Module:PX20+), Version 802/808/809



EPSD



8EPON Port (SFP Optical Module:PX20+),



GPFD



16GPON Port (SFP Optical Module:Class B+,C+,C++),



EPFD



16EPON Port (SFP Optical Module:PX20+),



XGBD



8*10G GPON Port (SFP Optical Module:XGPON N1/XGPON N2),



XEBD



8*10G EPON Port (SFP Optical Module:10GEPON PRX30/10GEPON PR30),



GPHF



16 GPON Port (SFP Optical Module:Class B+,C+,C++),



GPSF



16 GPON Port (SFP Optical Module:Class B+,C+,C++),



GPLF



16 GPON Port (SFP Optical Module:Class B+,C+,C++),



EPHF



16 EPON Port (SFP Optical Module:PX20+),



XEHD



8 10G EPON Port (SFP Optical Module:PX30  PRX30),



XELD



8 10G EPON Port (SFP Optical Module:PX30  PRX30),



XGHD



8 XG-PON Port (SFP Optical Module:XGPON N1),



XGLD



8 XG-PON Port (SFP Optical Module:XGPON N1),



XGLF



16 XG-PON  Port (SFP Optical Module:XGPON N1),



XGSF



16 XG-PON Port (SFP Optical Module:XGPON N1),
