SXOJ3024 механический револьверный штамповочный станок с ЧПУ закрытого типа 300KN 24 штамповочные станции завод по производству металла
- Категория: >>>
- Поставщик: Qingdao Xiang Star CNC Machinery Co. Ltd.
Сохранить в закладки 1600382149611:
Описание и отзывы
Характеристики

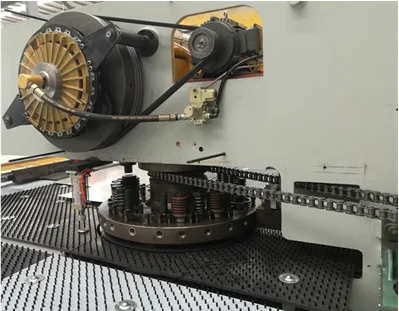

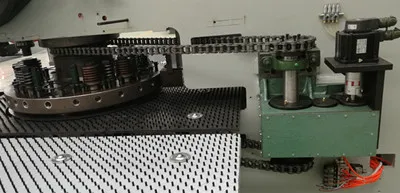

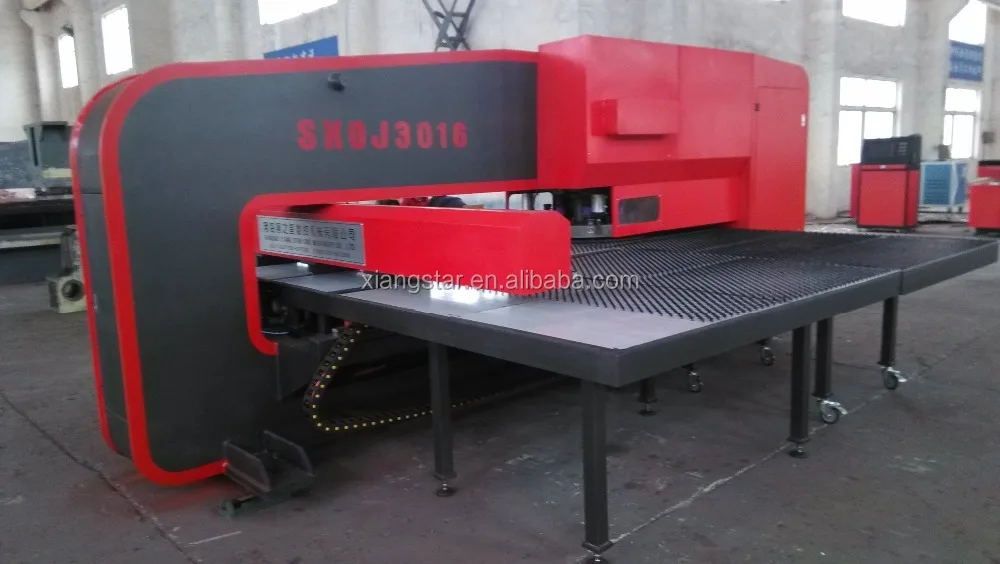

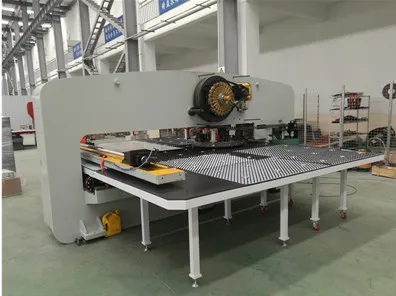

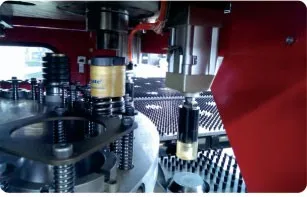

Closed Mechanical type CNC turret punching machine for sheet metal
Working Principle
Closed mechanical cnc turret punching machine by the programming software (or manual) processing program, by the servo feeding mechanism sent the plate material to the required processing position, at the same time by the die selection system select the appropriate die from the turret, by the mechanical power system according to the procedure of punching, automatic completion of the work piece processing.
Technical Parameter
Name | Parameters | Unit | Remark |
Nominal Pressure | 300 | KN | 30 (T) |
Rack Structure | O |
| Closed type |
Turret Structure | Thick | mm | 80(up)/70(down) |
Mold Structure | 85 series | Long oriented | Internationally general type |
Clamp Structure/Number | 3 | Sets | Full floating type |
Controlled Axis Number | 3 |
| X/Y/T |
Repositioning Cylinder | 2 | Sets |
|
Countertop Structure | Mixed |
| Brush / Universal ball |
Turret station distribution | A/B/C/D | Sets | A:7;B:12; C:4; D:2 |
Punching Accuracy | +-0.1 | mm |
|
Repeat Positioning Accuracy | +-0.02 | mm |
|
Throat Depth | 1280 | mm |
|
Punch Stroke | 40 | mm |
|
Max. Punching Frequency | 270 | Times/min | 180/270 (dual speed) |
Max. Punching Plate Size | 5000*1250 | mm | Repeat Positioning |
Max. Punching Plate Thickness | 5 | mm |
|
Max. Plate Feeding Speed | 80 | m/min |
|
Max. Diameter | 88.9 | mm | Once punched |
Max. Work piece Weight | 150 | kg |
|
Turret Rotary Speed | 30 | r. p.m |
|
Main Motor Power | 5.5 | KW |
|
Power | 13.8 | KVA | AC/3PH/380V |
Gas Source | 0.6/0.15 | Mpa |
|
Dimension (L*W*H) | 4600*5000*2200 | mm |
|
Weight | 10 | Ton | Near |
CNC System |
|
| SIEMENS 808D |
Software |
|
| CNCKAD |
Product Features
Application
Packaging & Shipping
Company Information
Qingdao Xiang Star CNC Machinery Co., Ltd., is a high tech enterprise integral of the ability of R&D; Production; Sales.
Covers an area of 50 acres and plant area of 10,000 square meters; we located in No. 789, Guangda Road; Huangdao District; Qingdao City; Shandong Province; China.
As an original state owned restructured enterprise, we have more than 12 years experience in manufacturing and service in sheet metal processing industrial.
Especially in the field of manufacturing CNC (turret) punching machine and fiber laser cutting machine, we have deep technology accumulations.
Such as “Haier” ;“Sunrain”; “Midea” these big and influential companies are our company’s long term cooperative customers. Most of our customers are come from old customers or customers introductions.
Похожие товары
Бамбуковая коническая шляпа ручной работы non la из Вьетнама, коммерческая торговля, азиатские соломенные шляпы с пальмовыми листьями
0,20 $ - 0,35 $

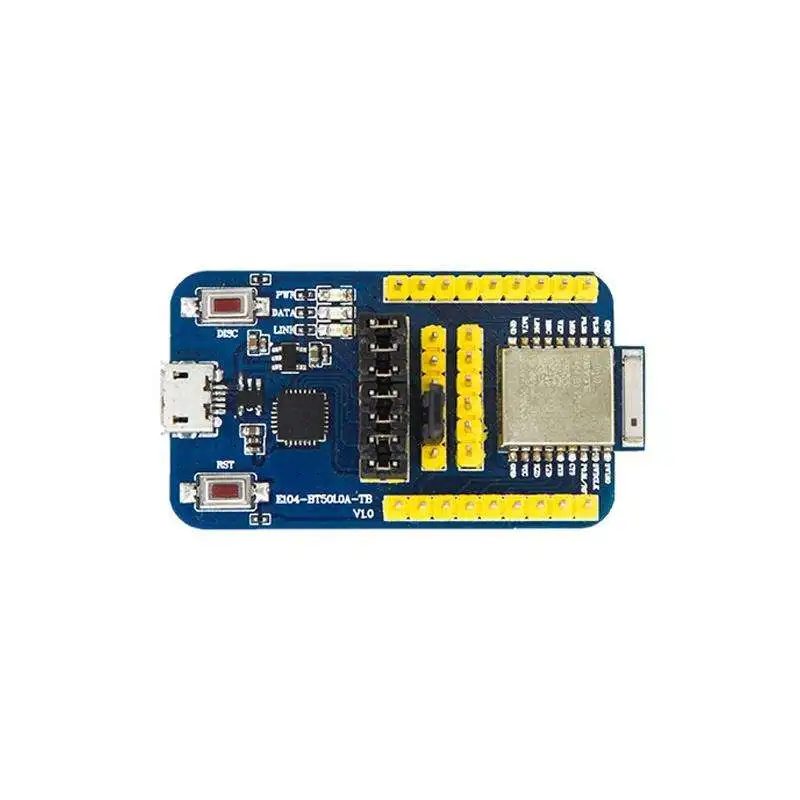

E104-BT5010A-TB usb тестовая плата с последовательным подключением к BLE, синий зуб, модуль master-slave, синий зуб, маяк ble 5,0 2,4g, беспроводной радиочастотный модуль
5,97 $ - 6,43 $

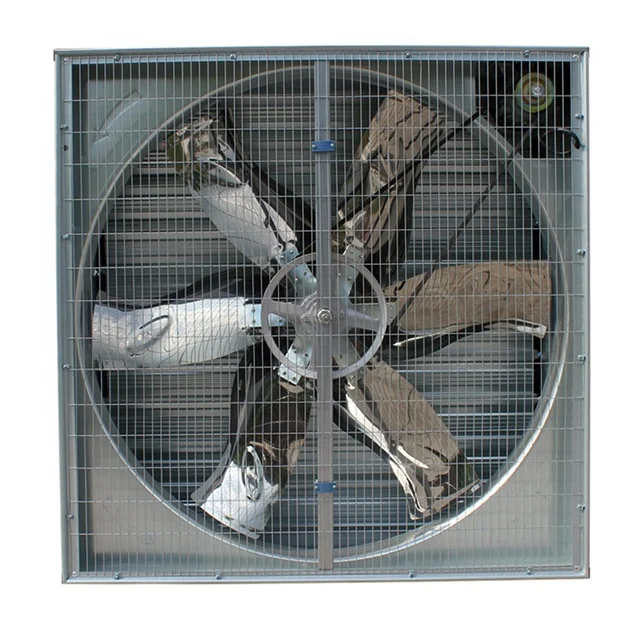

Maxpower сельскохозяйственный 50 дюймов 220 В охлаждающий вентилятор промышленность/Оборудование для
Цифровой витринный магазинный стол, дизайн стола для отображения мобильного телефона, мобильного телефона, торгового центра, киоска, ноутбука, Витринный Шкаф
180,00 $ - 250,00 $

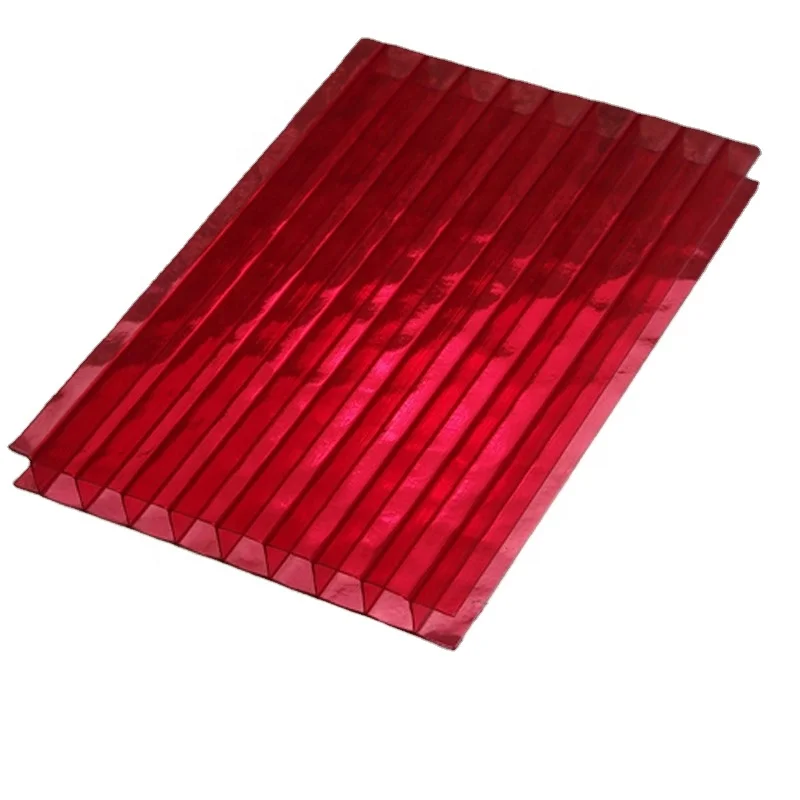

Лидер продаж в Канаде, водонепроницаемый поликарбонатный лист Lexan для торгового центра
