ЖК дисплей TFT 3 14 дюйма 23 контакта разрешение 240x320 модуль
ЖК-дисплей TFT 3 14 дюйма 23 контакта разрешение 240x320 модуль
ЖК-дисплей TFT 3 14 дюйма 23 контакта разрешение 240x320 модуль

ЖК дисплей TFT 3 14 дюйма 23 контакта разрешение 240x320 модуль

Сохранить в закладки 1600384688874:


Цена:*

Количество:

  • В избранное

Описание и отзывы

Характеристики





No.
Item
Specification
Unit
1
LCD Size
3.14
inch
2
Panel Type
TN
-
3
Resolution
240RGBx320
Pixel
4
Display Mode
Normally White
-
5
Number of Colors
262K
-
6
Viewing Direction
9 O clock
-
7
NTSC
49.6%
-
8
Contrast Ratio
500
-
9
Luminance
250
cd/m2
10
Module Size
52.28(H)x72.5(V)x3.5(D)
mm
11
Panel Active Area
47.88x63.84
mm
12
Pixel Pitch
0.0665x0.1995
mm
13
Pixel Arrangement
RGB
-
14
Weight

g
15
Driver IC
ST7789V
-
16
Driver IC RAM Size
1382400
bit
17
Light Source

-
18
Interface
MCU(I8080 8BIT)
-
19
Operating Temperature
-20~+70
℃
20
Storage Temperature
-30~+80
℃






PIN ASSIGNMENTS


Pin No.
Symbol
Function
1
TE
Tearing effect
2
GND
Ground
3
RESET
Chip reset signal
4
CS
Chip select pin
5
RS
Register select signal. 0:index register; 1:data register
6
WR

7
RD

8-15
D0-D7

16
GND
Ground
17
VCC(2.8V)
Analog Power Supply for LCM（2.8V）
18
LED+
Backlight anode
19
LED-
Backlight cathode
20
XR
TP interface
21
YD
TP interface
22
XL
TP interface
23
YU
TP interface










































Our Advantages




Payment








Похожие товары
Оптовая продажа с фабрики, детская игрушка, 6 барабанов, 3 тарелки, большой детский барабан Джаз с цветной коробкой
8,27 $ - 9,97 $
10,1 дюймовый ЖК-дисплей модуль 1000 нит высокая яркость 45pin интерфейс LVDS разрешение 1920*1200 читаемый солнечный экран TFT
77,60 $ - 91,10 $

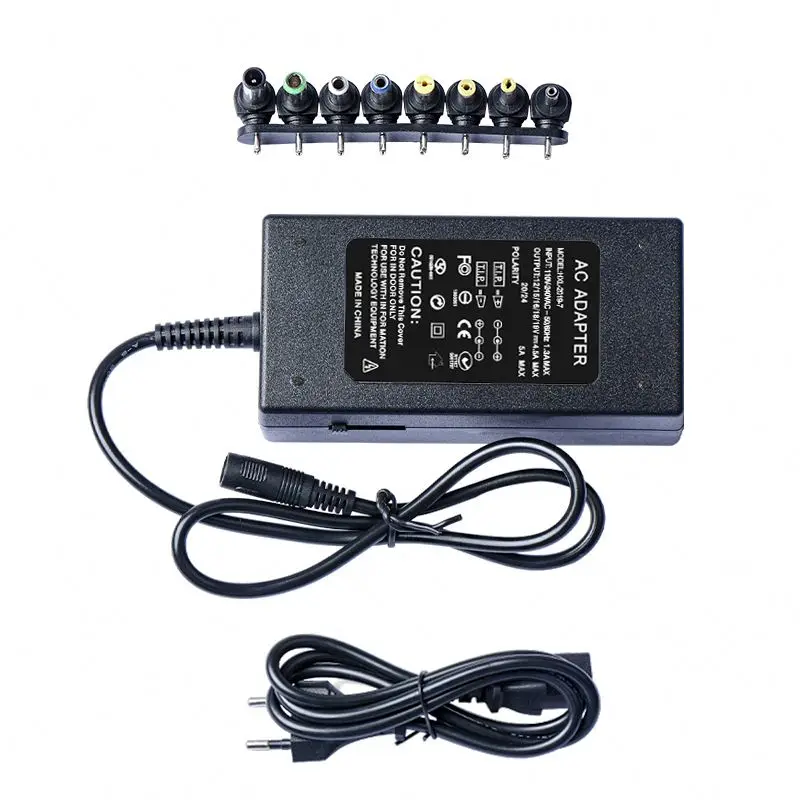

2020 инновационный продукт изысканный дизайн универсальный адаптер питания для путешествий
2,32 $ - 2,54 $

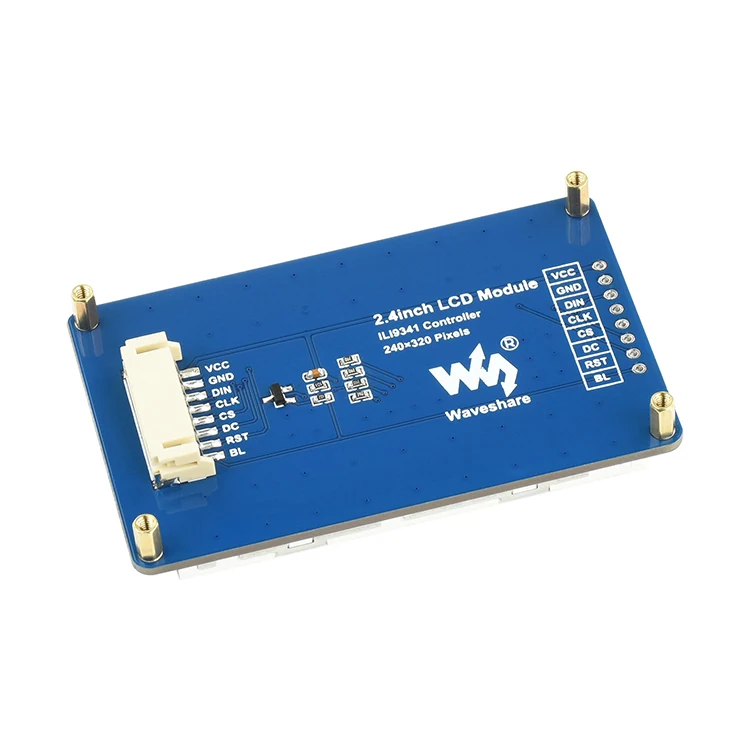

Использование встроенной шины Spi Ili9341, цветной дисплей драйвера 65K Rgb2.4, Tft ЖК-модуль 3,3 В, вход
10,19 $ - 10,99 $
2,8 дюймовый индивидуальный FPC 20 PIN 240*320 точек TFT ЖК-дисплей модуль ILI9341 с сенсорной панелью
6,25 $ - 7,85 $
12,3 дюймовый IPS TFT ЖК-дисплей модуль LVDS интерфейс 1920xRGBx720 Разрешение TFT ЖК-экран
91,00 $ - 93,00 $

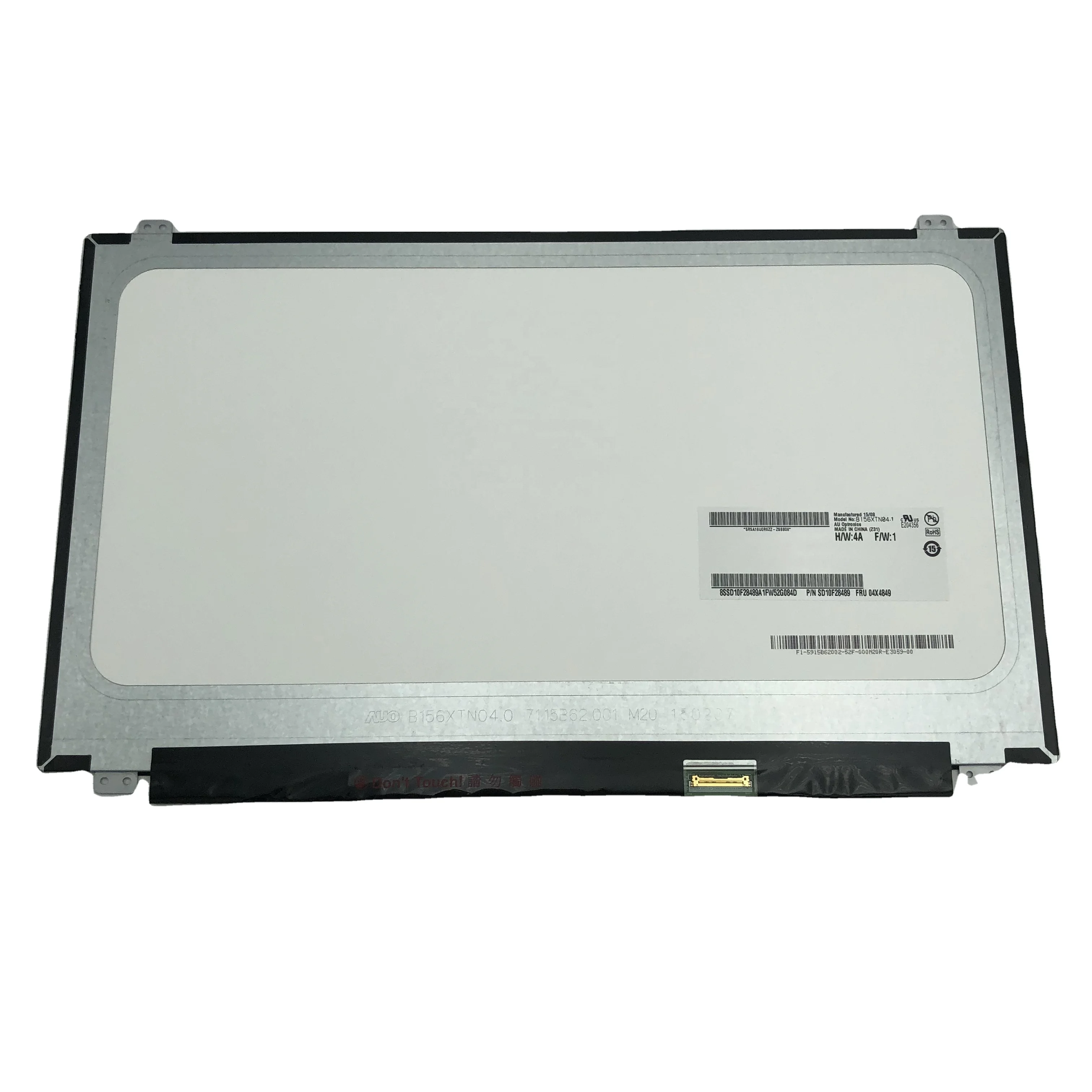

Ультратонкий ноутбук с плоскости ЖК-модуль для AUO B156XTN04.1 WXGA 15,6 дюймов 30 pin edp ЖК-монитор с ЖК-дисплеем самолет
