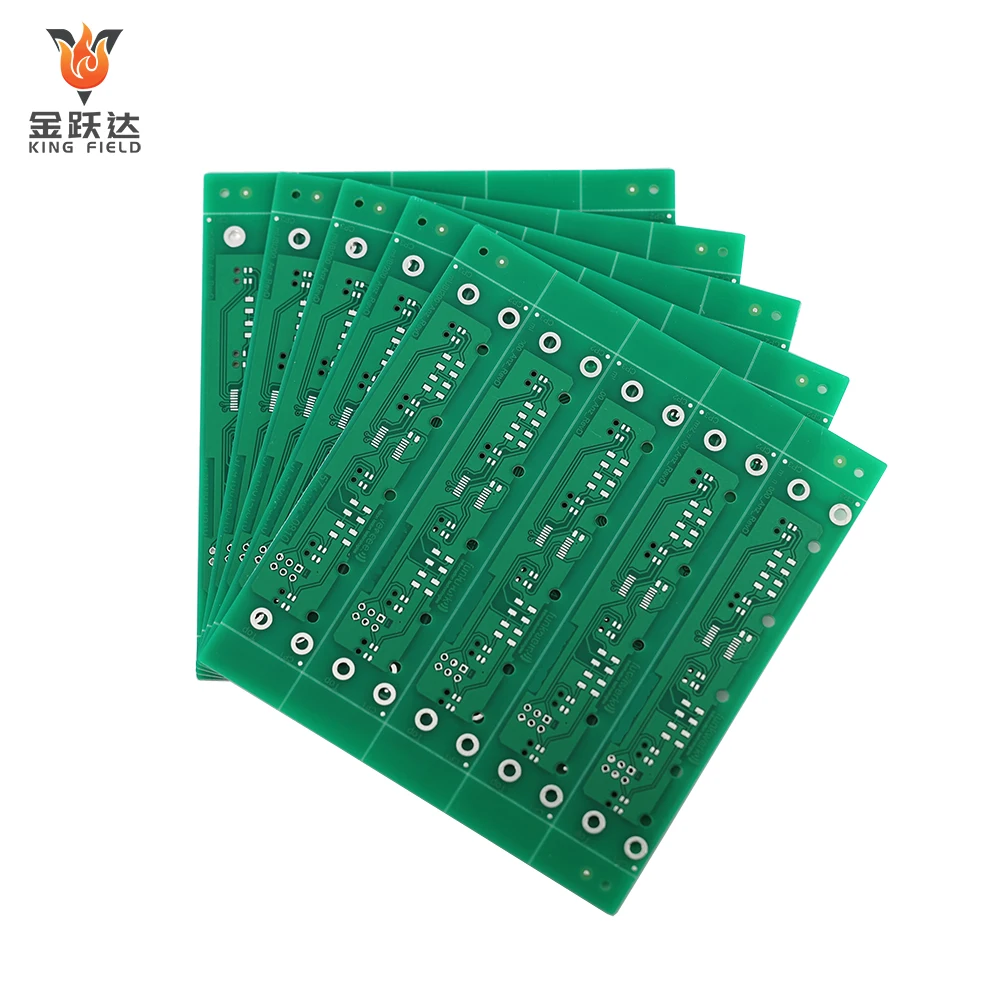

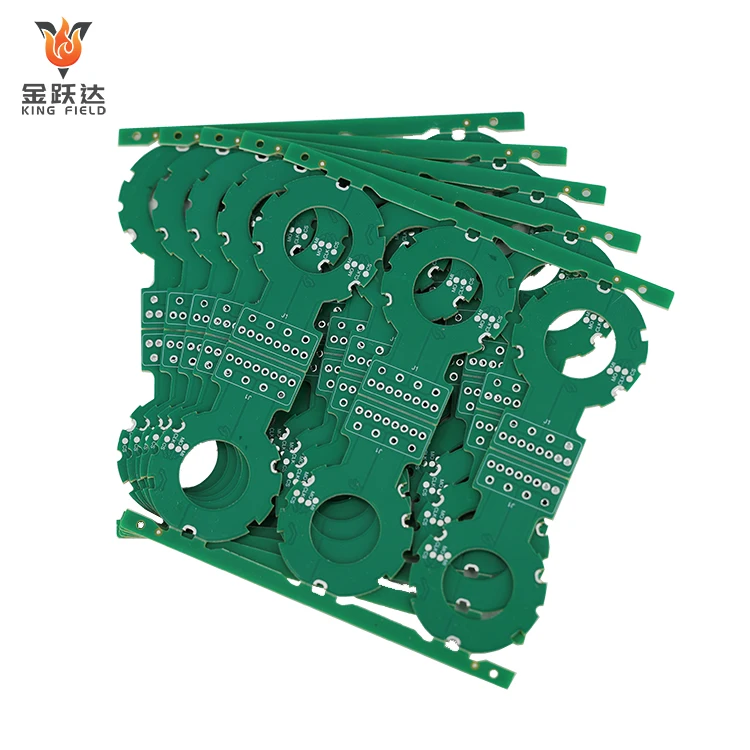

Печатные платы производство электронных схем фабрики печатных плат с предоставленными файлами Gerber
- Категория: PCB & PCBA >>>
- Поставщик: King Field Electronic Co. Ltd.(Shenzhen)
Сохранить в закладки 1600483816159:
Описание и отзывы
Характеристики
Video Description
Company Information
Company introduction
King Field has the capability to manufacture pcb ranging from basic single sided boards up to forty layers, and provide one stop turnkey services, including pcb manufacture, assembly, components sourcing and function testing.With one-stop solution, high-end product structure, professional product development and manufacturing technology, stable quality performance and well management system,
King Field has established long-term and stable cooperate relations with the world's leading communication equipment , aerospace electronics and medical equipment manufacturers.
Products Description
RPCB Main Equipment
Rigid RPCB Manufacturing Capability
Rigid RPCB Manufacturing Capability | ||||
Item | RPCB | HDI | ||
minimum linewidth/linespacing | 3MIL/3MIL(0.075mm) | 2MIL/2MIL(0.05MM) | ||
minimum hole diameter | 6MIL(0.15MM) | 6MIL(0.15MM) | ||
minimum solder resist opening (single-side) | 1.5MIL(0.0375MM) | 1.2MIL(0.03MM) | ||
minimum solder resist bridge | 3MIL(0.075MM) | 2.2MIL(0.055MM) | ||
maximum aspect Ratio (thickness/hole diameter) | 10：1 | 8:1 | ||
impedance control accuracy | +/-8% | +/-8% | ||
finished thickness | 0.3-3.2MM | 0.2-3.2MM | ||
maximum board size | 630MM*620MM | 620MM*544MM | ||
maximum finished copper thickness | 6OZ(210UM) | 2OZ(70UM) | ||
minimum board thickness | 6MIL(0.15MM) | 3MIL（0.076MM） | ||
maximum layer | 14层 | 12层 | ||
Surface treatment | HASL-LF、OSP 、Immersion Gold、 Immersion Tin 、Immersion Ag | Immersion Gold、OSP、selectiveimmersion gold、 carbon print | ||
Min/max laser hole size | / | 3MIL / 9.8MIL | ||
laser hole size tolerance | / | 10% | ||
PCB manufacturing | ||||||
Layer | quick turn （hours） | usual time （days） | Mass productions＞30m2 （days） | |||
2 | 24 | ＜4 | ＜10 | |||
4 | 48 | ＜6 | ＜12 | |||
6 | 72 | ＜8 | ＜14 | |||
8 | 96 | ＜10 | ＜16 | |||
10 | 120 | ＜12 | ＜18 | |||
Certifications
Product packaging
services we provide
Похожие товары

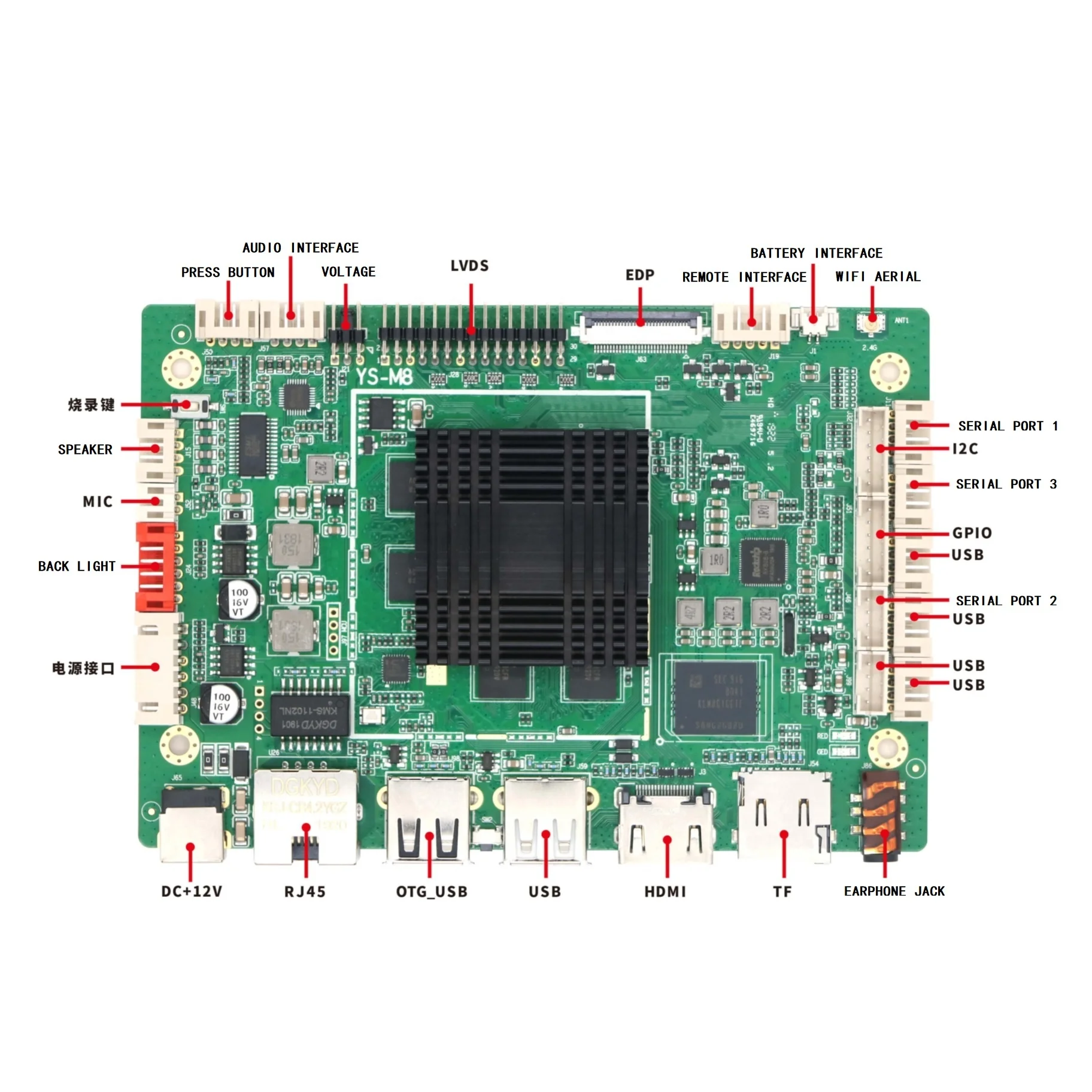

Android Smart Board YS-M8 Встроенный 4G модуль ввода 7 поддержка операционных систем LVDS EDP MIPI hdm-i 4K интерфейса разработки основная
60,00 $ - 78,00 $
Мини-компьютер банан Pi M4 2 Гб 64 бит плата Realtek RTD1395 дополнительно пользовательская печатная пульт дистанционного управления PCBA выпрямитель
35,87 $ - 129,97 $
Пользовательская Автомобильная медицинская Новая Энергия Pcba плата один стоп сервис Oem сборка Pcb Автомобильный GPS трекер PCBA
0,50 $ - 10,00 $
Высокоинтегрированный высокопроизводительный литий-ионный

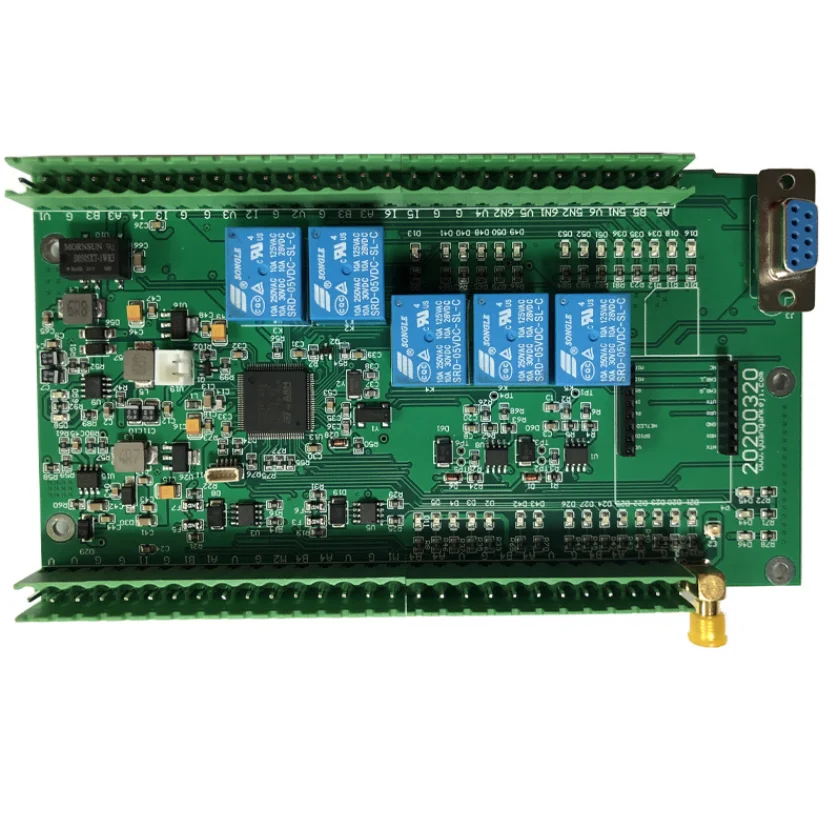

Bom Gerber OEM изготовленный на заказ профессиональный производитель PCBA промышленная плата управления PCB PCBA сборка
0,10 $ - 9,00 $

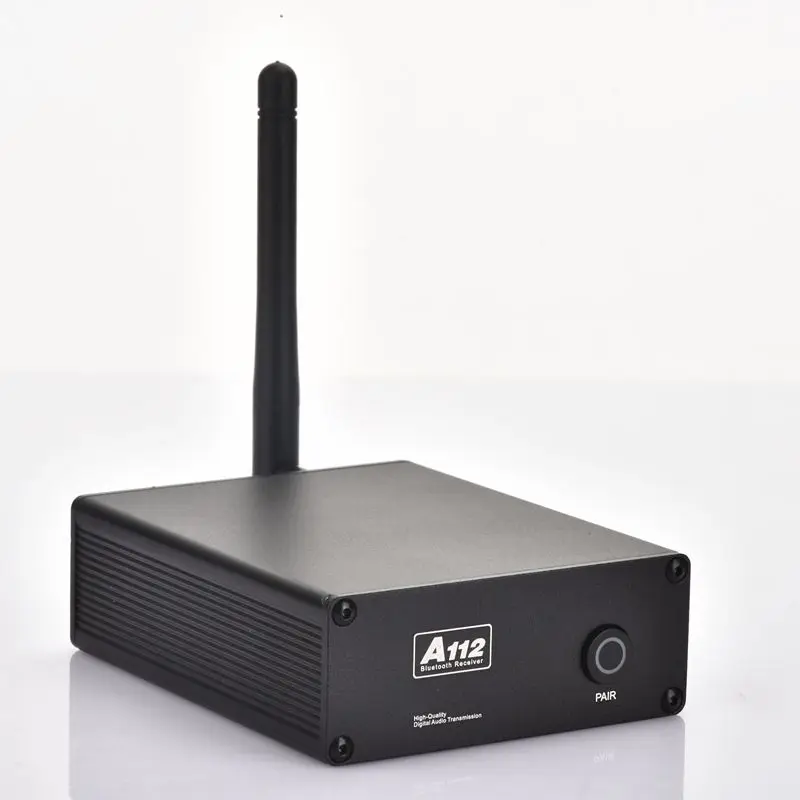

Приемник Bluetooth Fever HIFI без потерь приемник Qualcomm QCC5125 BT V5.1 ES9018 decodes APTX-HD
60,00 $ - 65,00 $

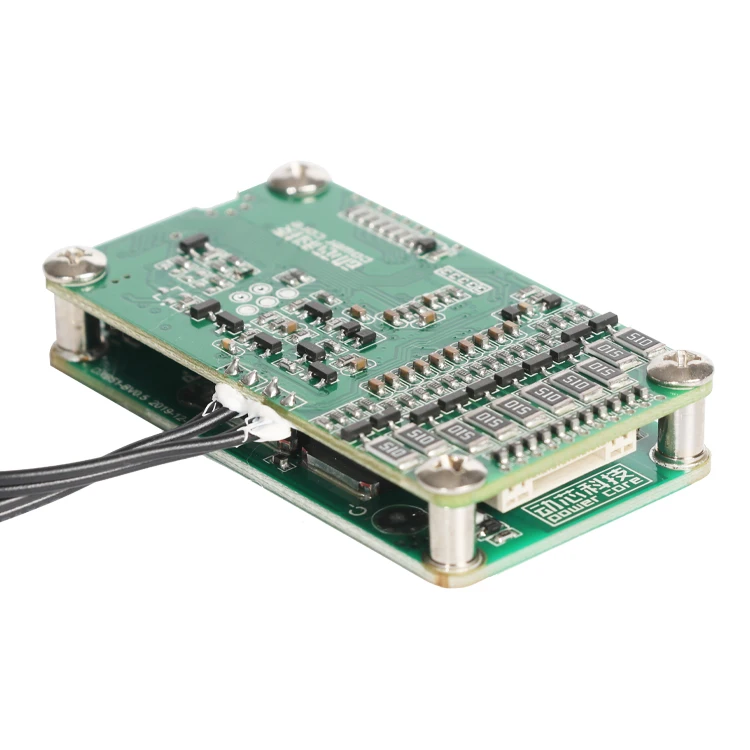

D-powercore DXB31A 5-10s lifepo4 bms. Поддержка UART/CAN/RS485.25A. Встроенная функция баланса. Сверхвысокая
