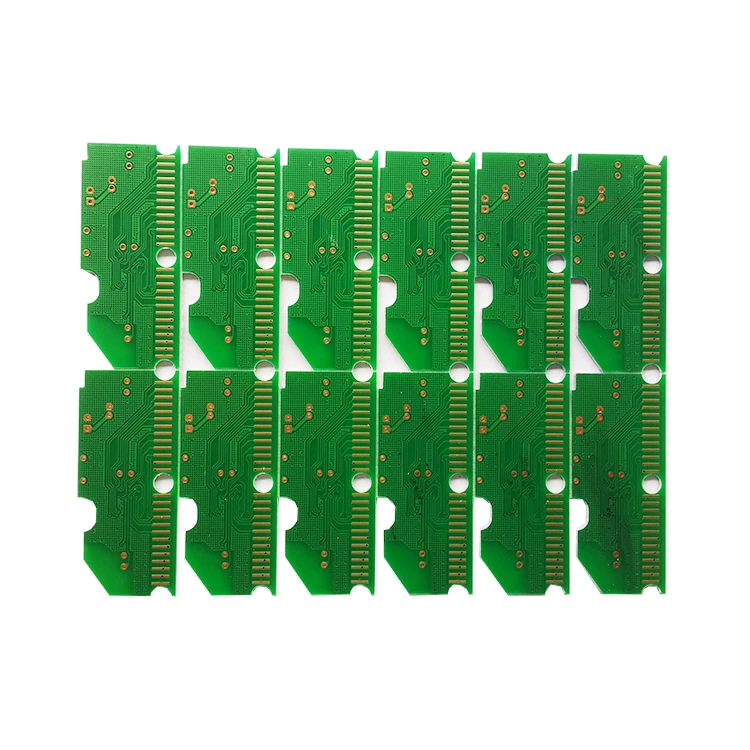

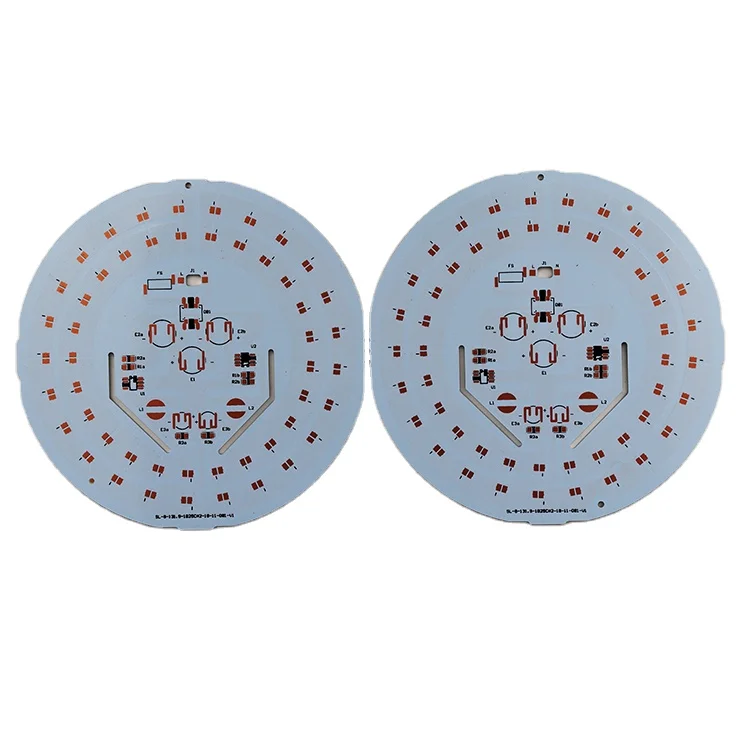

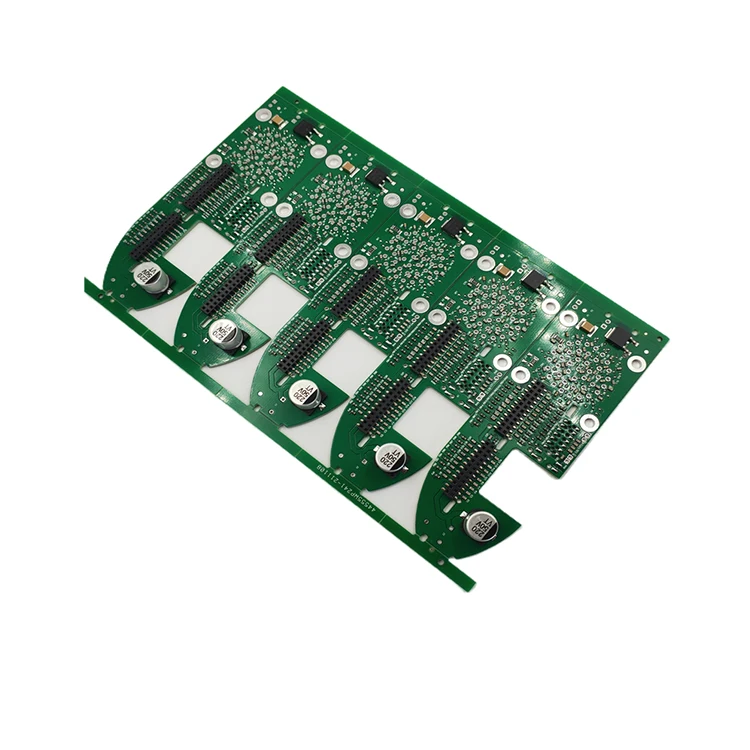

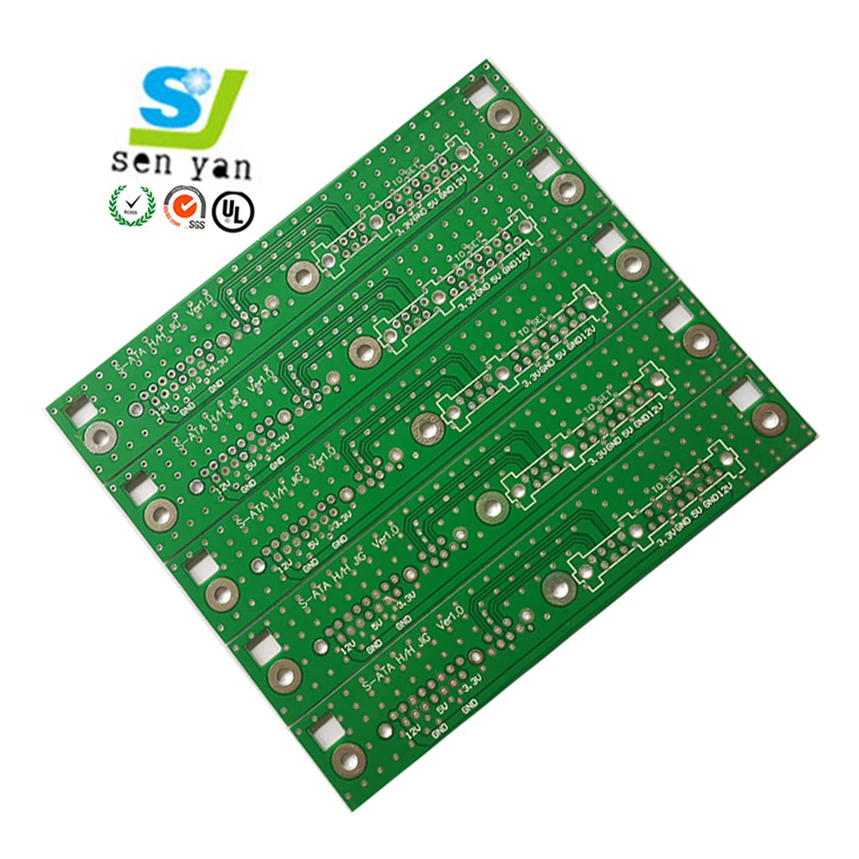

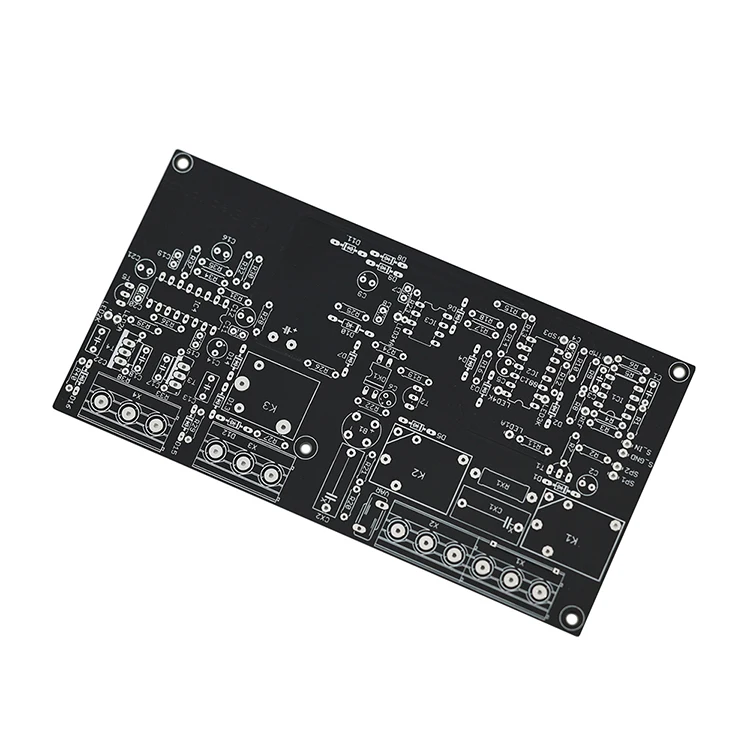

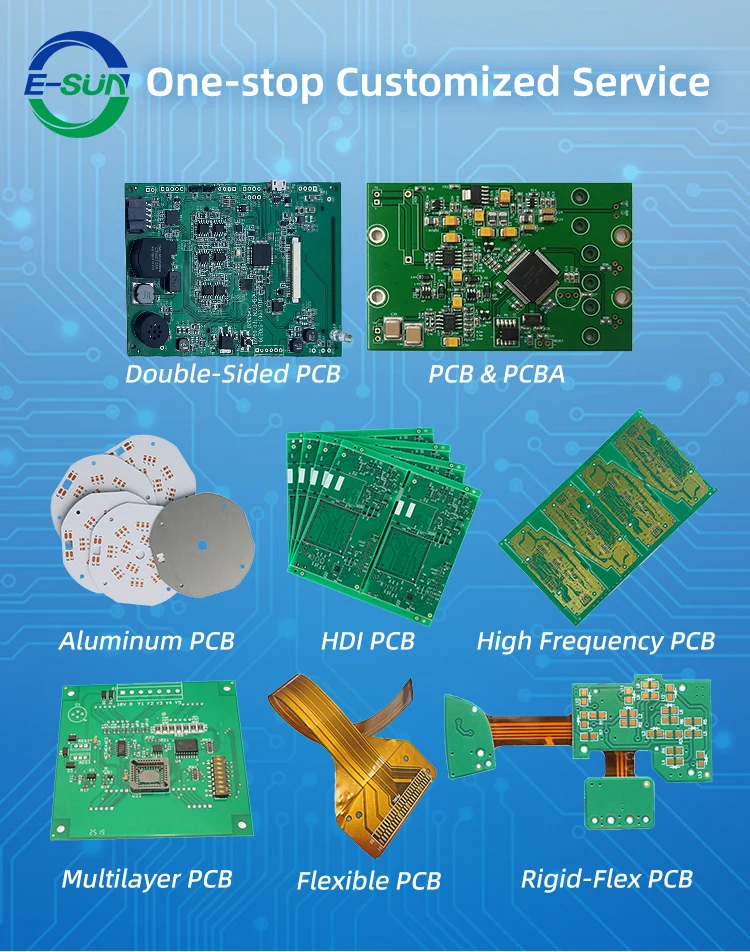

Oem печатная плата производитель универсальная Perfurada Tarjeta De Circuito с
0,10 $ - 1,00 $
Сохранить в закладки 1600543247968:

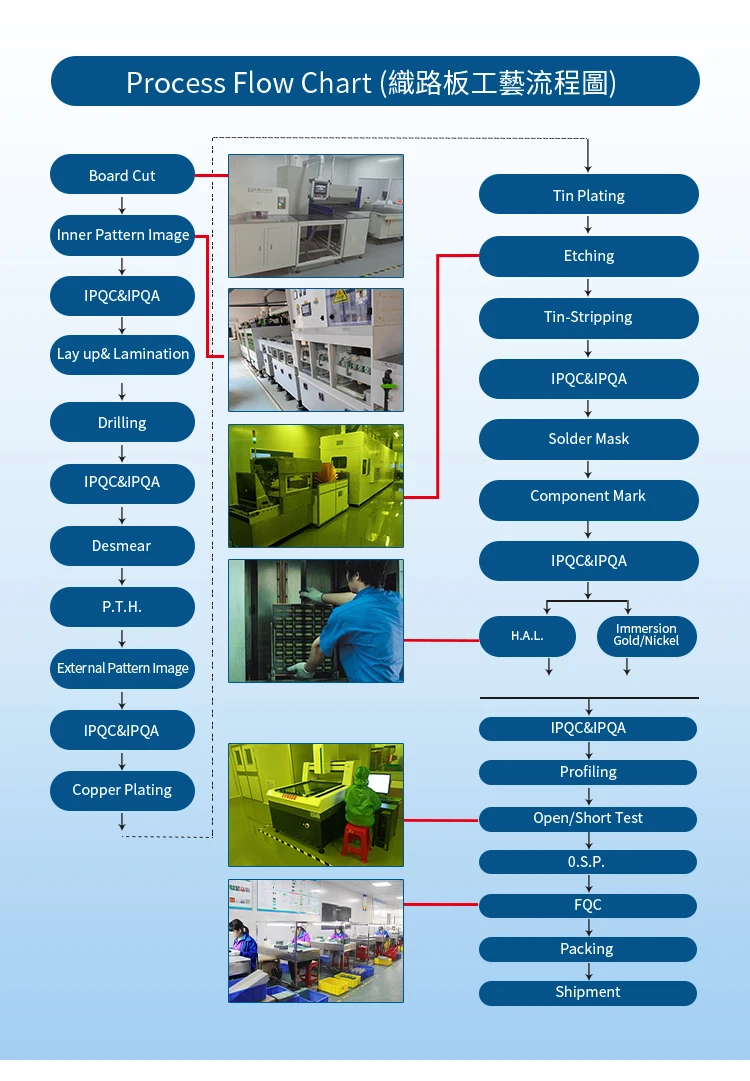

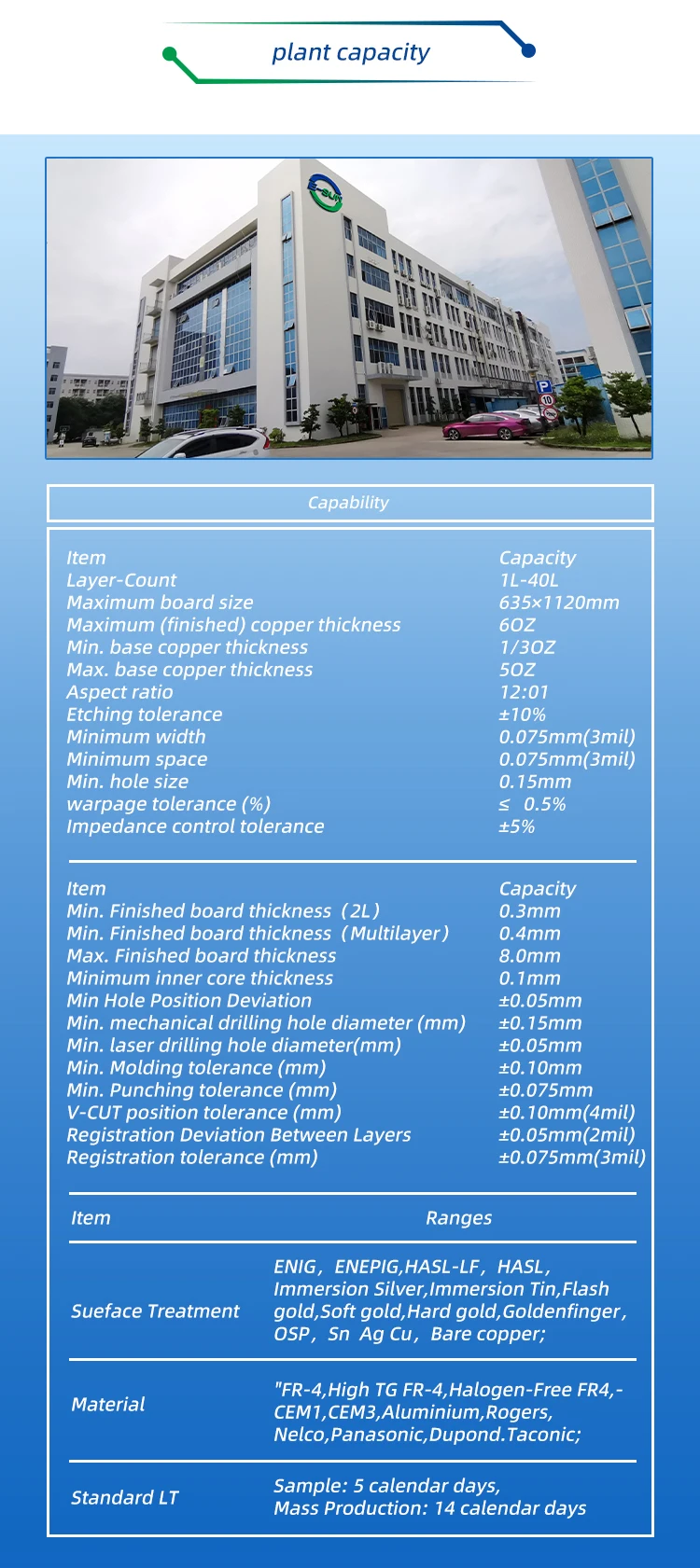

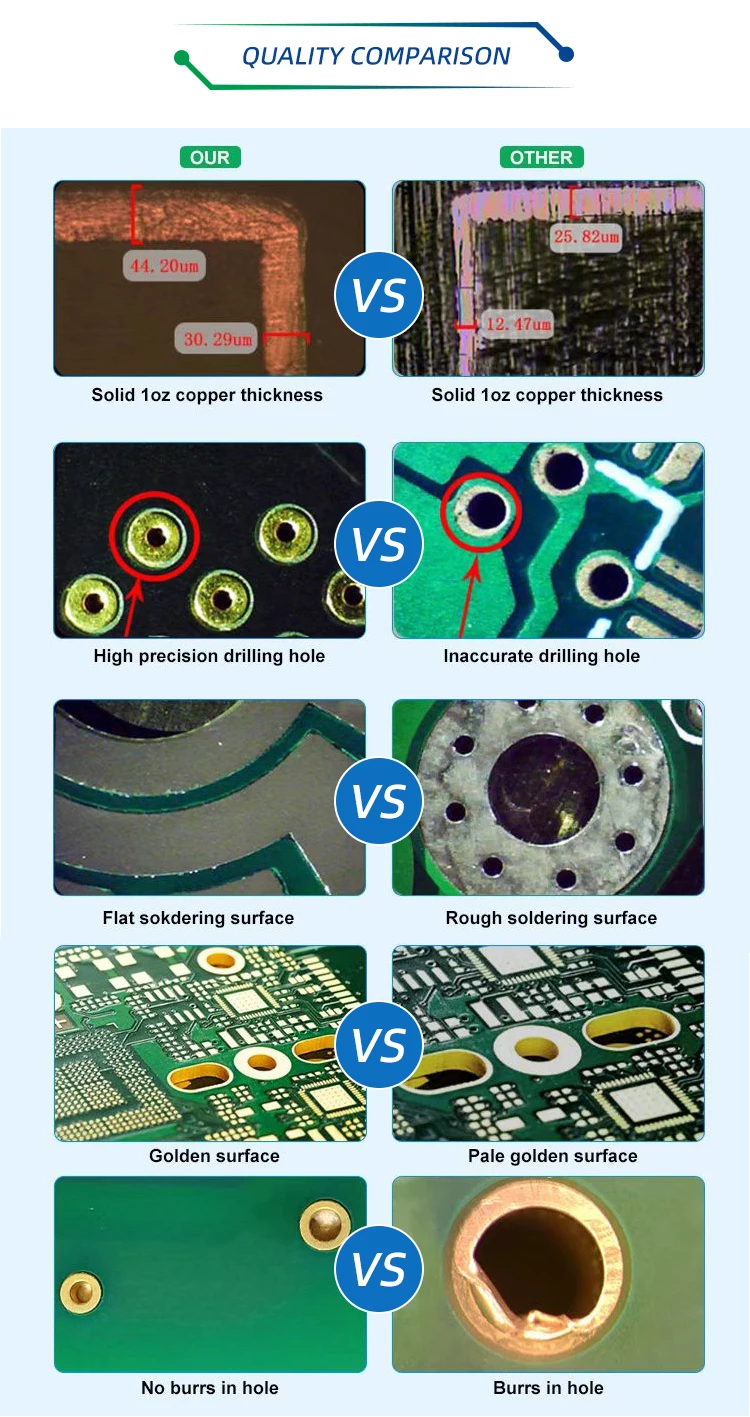

Numbr of Layer | 1-18Layers | Material | FR-4,FR2.Taconic,Rogers, CEM-1 CEM-3,ceramic , crockery Metal-backed Laminate | ||
Surface Finish | HASL(LF), Gold plating, Electroless nickel immersion gold, Immersion Tin, OSP(Entek) | Finish Board Thickness | 0.2mm-6.00 mm(8mil-126mil) | ||
Copper Thickness | 1/2 oz min;12 oz max | Solder Mask | Green/Black/White/Red/Blue/Yellow | ||
Min.Trace Width & Line Spacing | 0.075mm/0.1mm(3mil/4mil) | Min.Hole Diameter for CNC Driling | 0.1mm(4mil) | ||
Min.Hole Diameter for punching | 0.9mm(35mil) | Biggest panel size | 610mm*508mm | ||
Hole Positon | +/-0.075mm(3mil) CNC Driling | Conductor Width(W) | 0.05mm(2mil)or; +/-20% of original artwork | ||
Hole Diameter(H) | PTH L:+/-0.075mm(3mil); Non-PTH L:+/-0.05mm(2mil) | Outline Tolerance | 0.125mm(5mil) CNC Routing; +/-0.15mm(6mil) by Punching | ||
Warp & Twist | 0.70% | Insulation Resistance | 10Kohm-20Mohm | ||
Conductivity | <50ohm | Test Voltage | 10-300V | ||
Panel Size | 110×100mm(min);660×600mm(max) | Layer-layer misregistration | 4 layers:0.15mm(6mil)max; 6 layers:0.25mm(10mil)max | ||
Min.spacing between hole edge to circuity pqttern of an inner layer | 0.25mm(10mil) | Min.spacing between board oulineto circuitry pattern of an inner layer | 0.25mm(10mil) | ||
Different Impendance | +-/10% | Impedance Control | +/-10% | ||
Board thickness tolerance | 4 layers:+/-0.13mm(5mil); 6 layers:+/-0.15mm(6mil) | ||||
