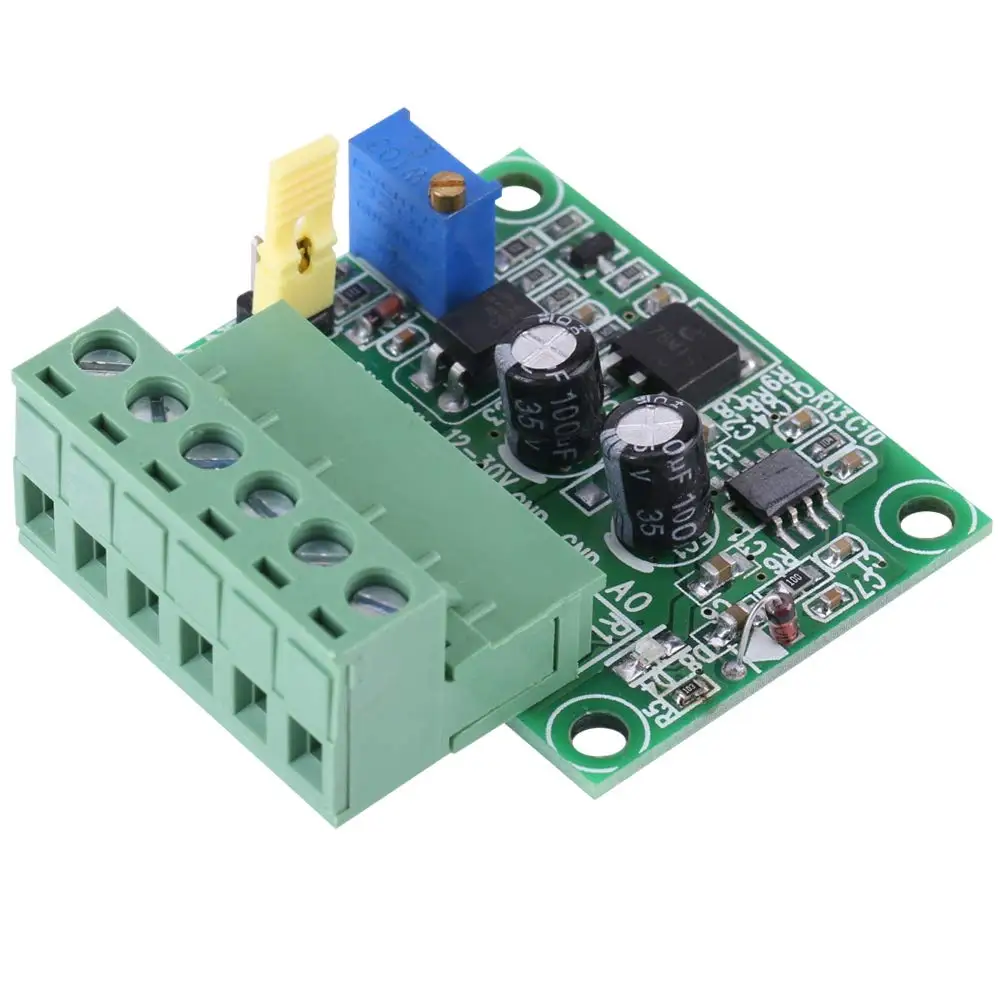

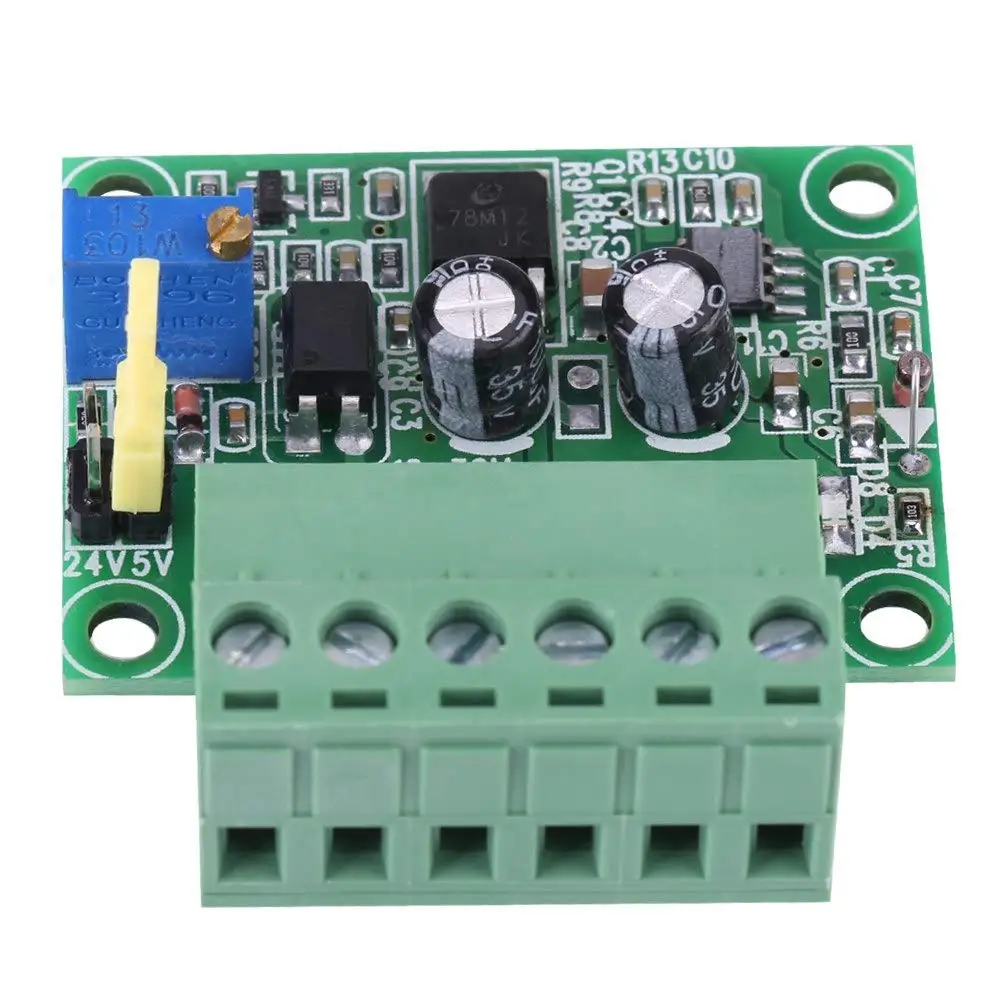

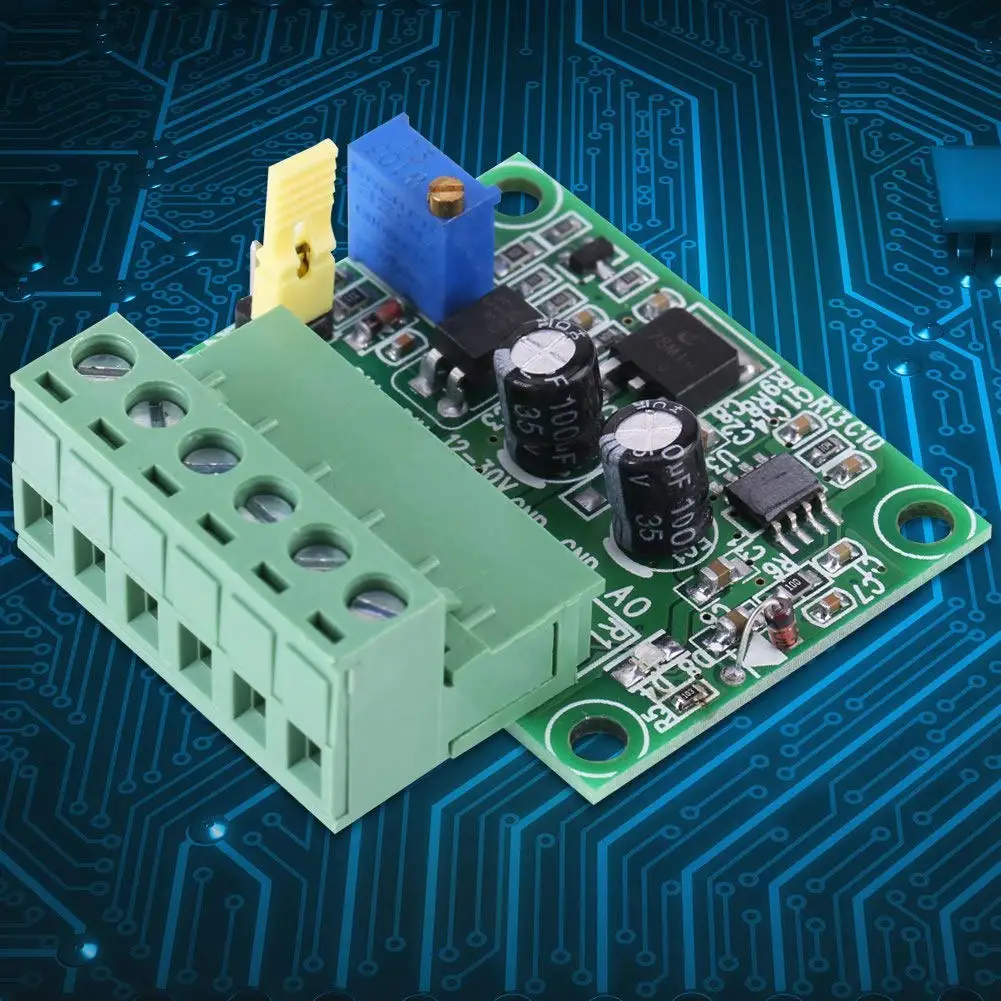

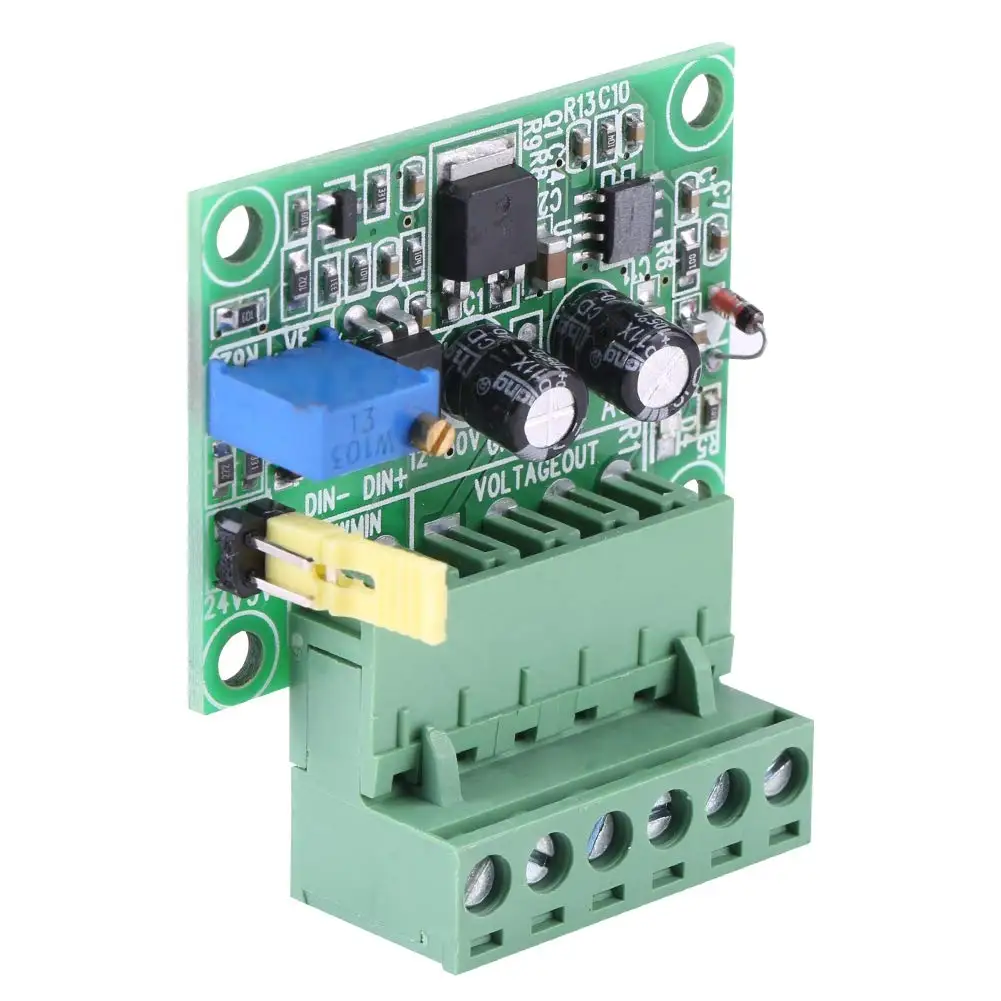

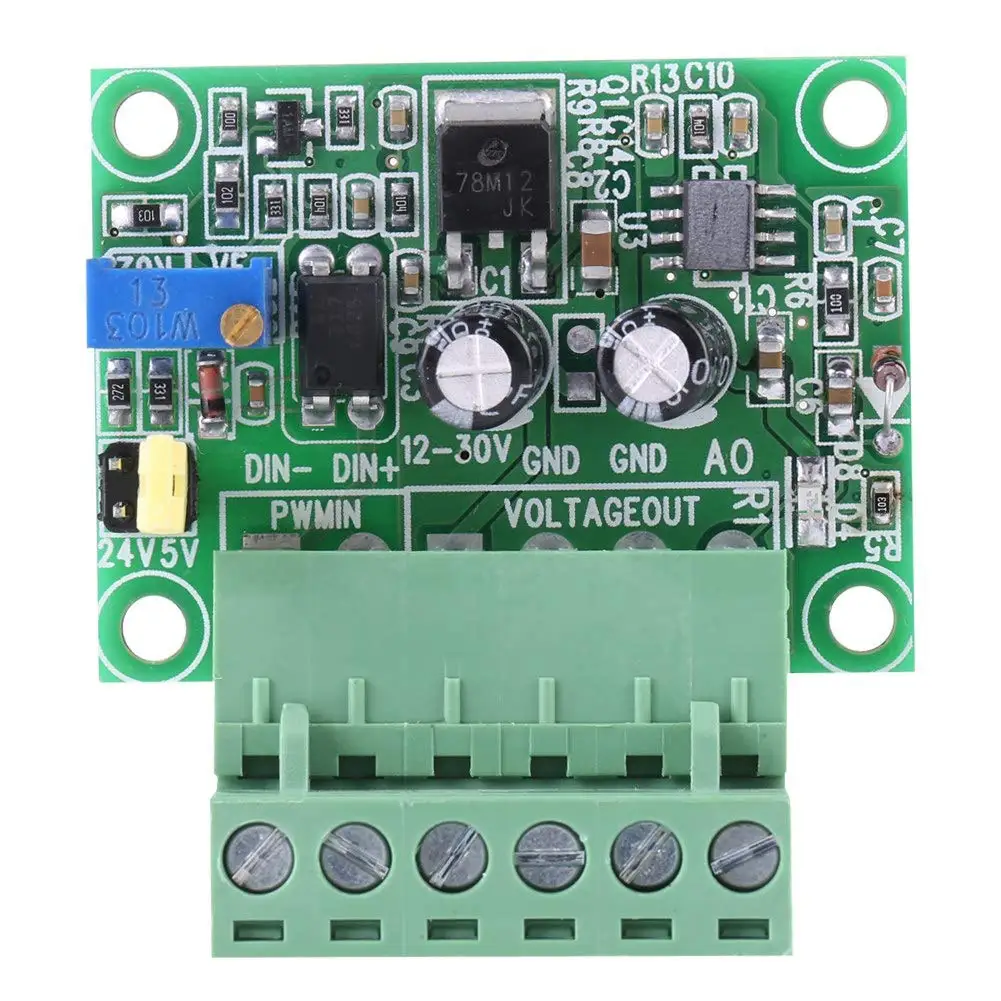

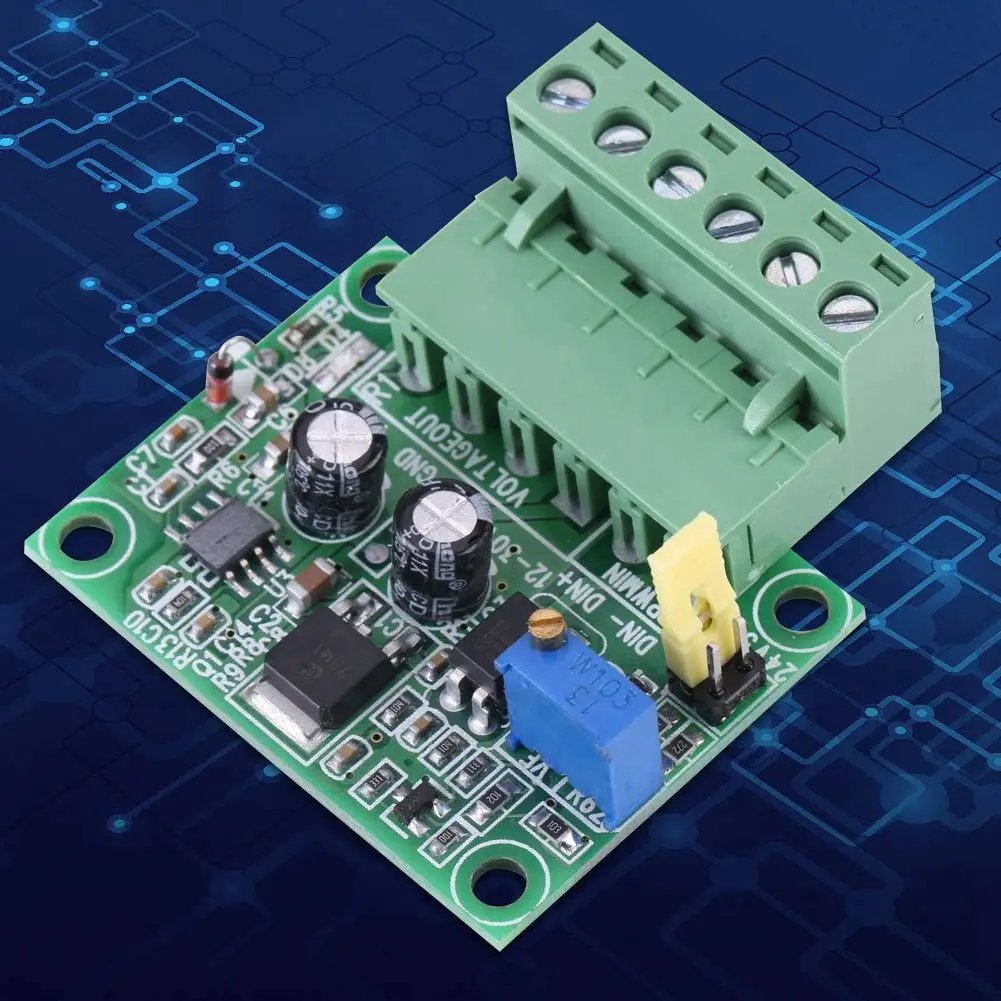

Модуль преобразования частоты в напряжение 3 В/5 В/24 В 0 100% 100 Гц 3 кГц ШИМ до 0 10 В/0 5 аналоговый преобразователь напряжения
- Категория: >>>
- Поставщик: Shenzhen Mingdewei Electronics Co. Ltd.
Сохранить в закладки 1600563932637:
Описание и отзывы
Характеристики
Product Description
Specification:
Condition: 100% brand new and high quality
Current: Max. 12mA
Power supply input voltage: 12-30V

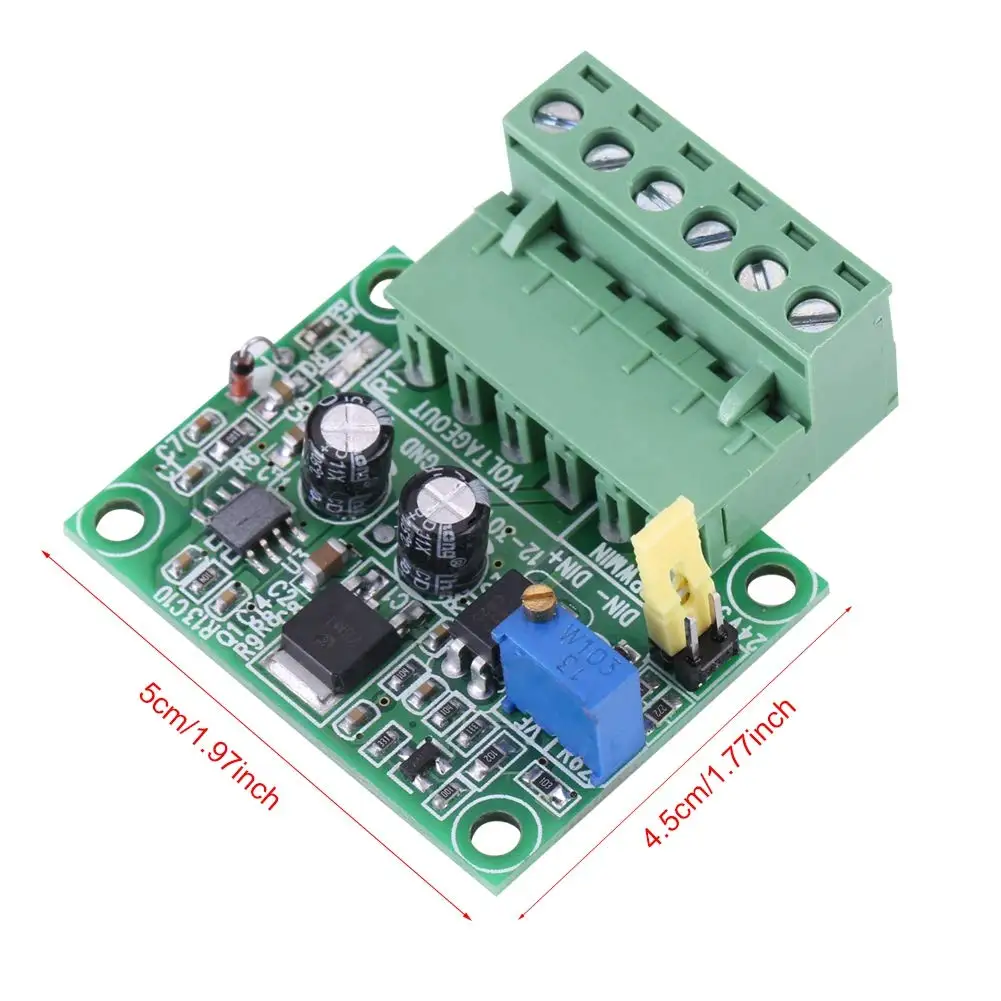

Size: Approx. 5 x 4.5cm / 1.97 x 1.77inch
Weight: 20g
Quantity: 1pc

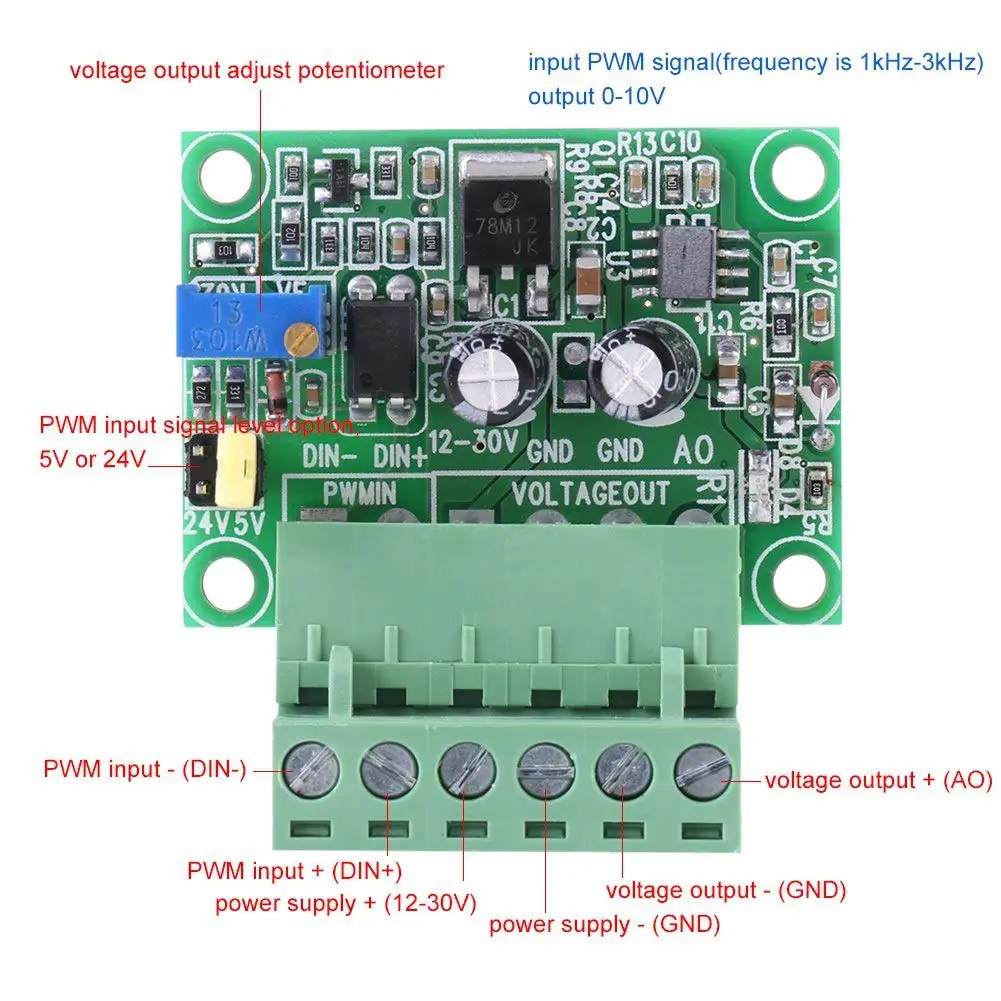

Using method:
PWM signal input frequency range: 1KHZ-3KHZ
PWM signal input level range:
4.5V to 10V peak to peak level, jumper inserted at 5V. This type signal mainly for conventional industrial control card (such as for MACH3 board), for 5V the CPU interface.
12 to 24V peak to peak level, jumper inserted at 24V. This type signal mainly for conventional PLC interface
0-10V analog voltage output explanation:
When the signal input port is not connected, the output port gives 0V. The first time when we power on this module, we better calibrate it: find a 50% duty ratio signal, connect to DIN-, DIN+, the amplitude matches corresponding jumper. When frequency is at 1kHz ~ 3kHz, use a multi-meter to test AO, GND. The meter should be showing around 5.4V. We adjust the potentiometer on the converter module to make multi-meter shows about 5.4V. After this is done, we have calibrated and matched pulse signal with this converter module. The module has a definition of 0.1V. Output current 10mA. If duty ratio is in opposite to voltage, we can select PWM output pin STEP LOW / ACTIVE for MACH3 software.
our advantage
company information
our team
exhibition show
payment & shipping
Похожие товары
Цветной настраиваемый матовый анодированный алюминиевый лист для украшения автозапчастей
6,00 $ - 6,40 $
Экскаватор гусеничный, 5 тонн, Caterpillar 304CR 305SR 305.5E 306E 307E
Потолочный динамик 6,5 дюйма 8 Ом, 10 Вт, импедансный динамик, потолочный динамик OEM
10,50 $ - 11,90 $
Горячая Распродажа, уличная печь для пиццы из нержавеющей стали, газовая уличная печь для пиццы
BK11-8, BK11-10, BK11-13, BK11-8G 11kw BK серии Kaishan бренд безмасляная Электрический Винтовые воздушные компрессоры
1 165,00 $ - 1 200,00 $

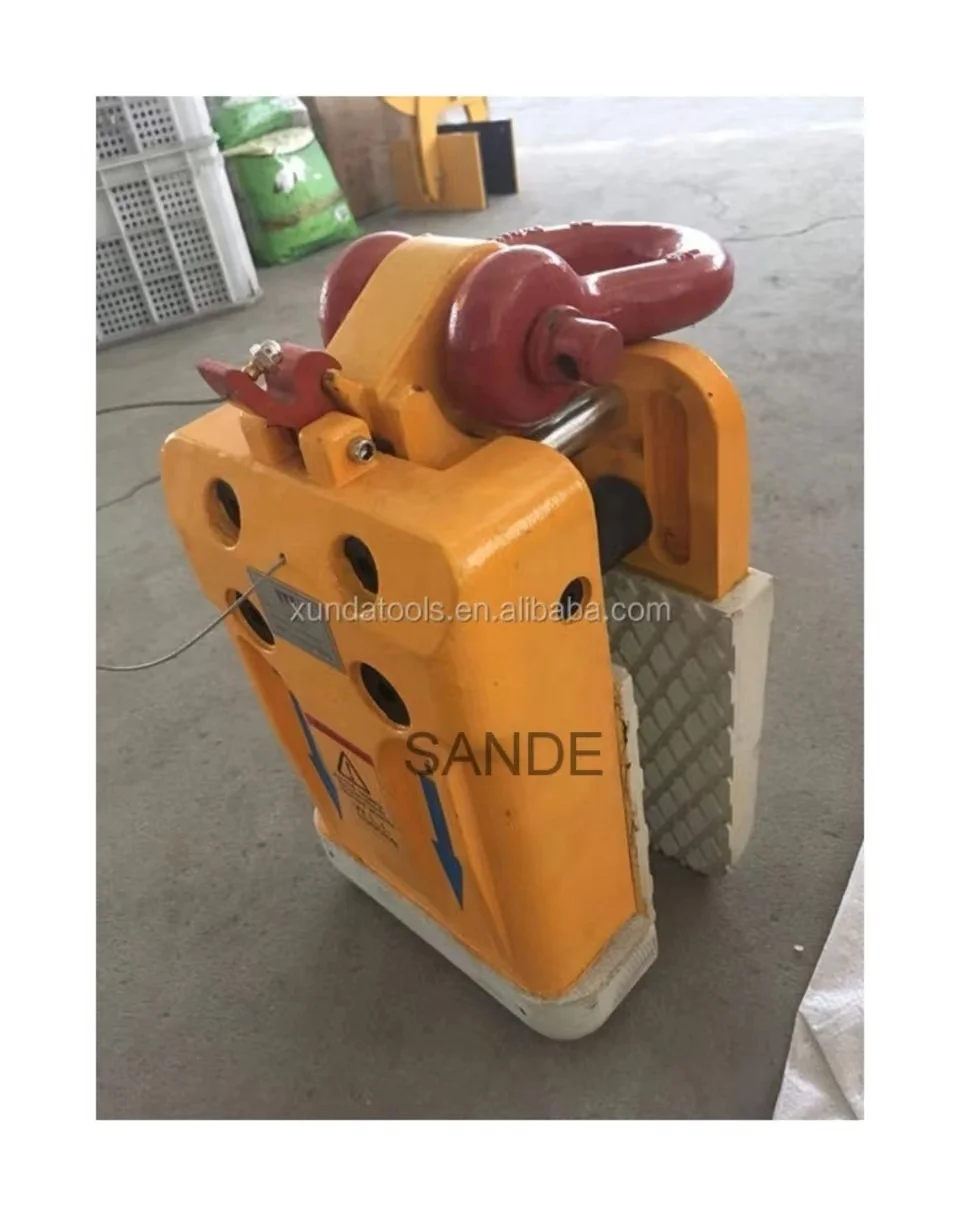

Sande распродажа пластины фиксатор камня зажим Плоский подъемный фиксатор 1000 кг подъемный зажим для гранита мрамора для крепления крана
