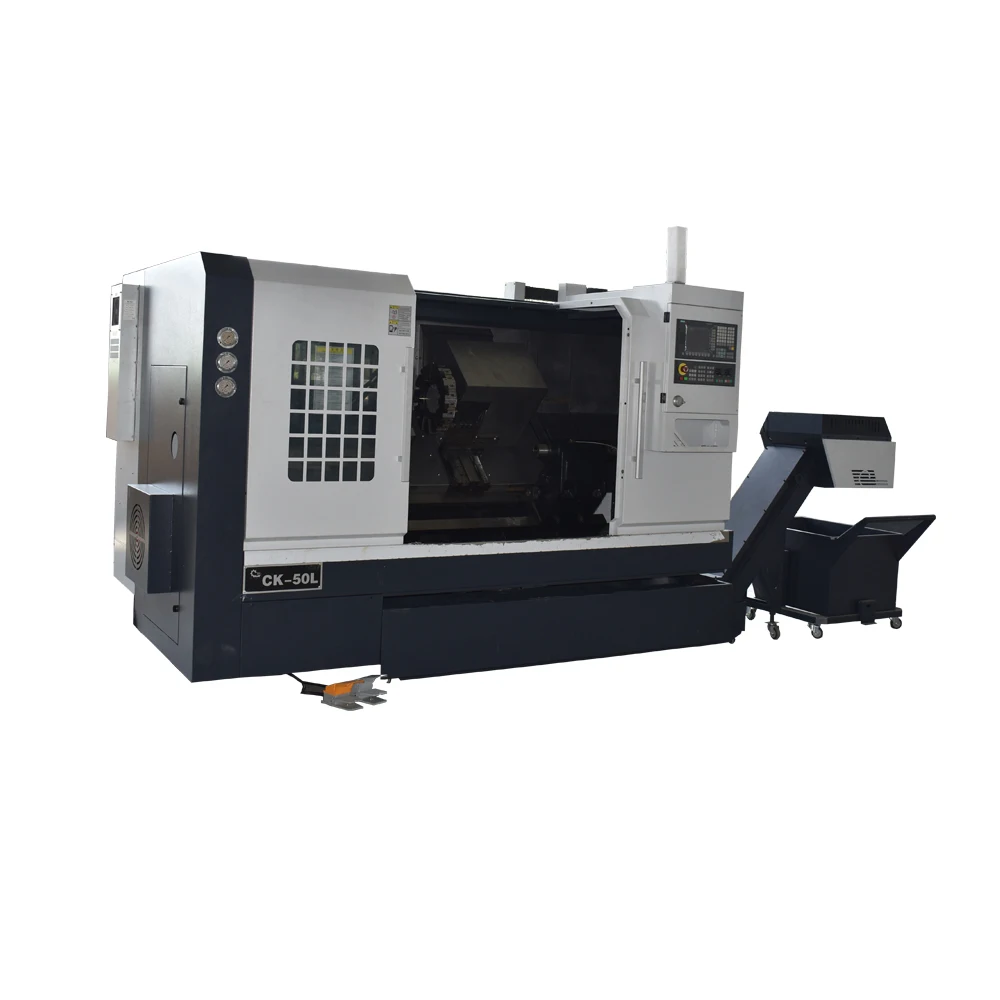

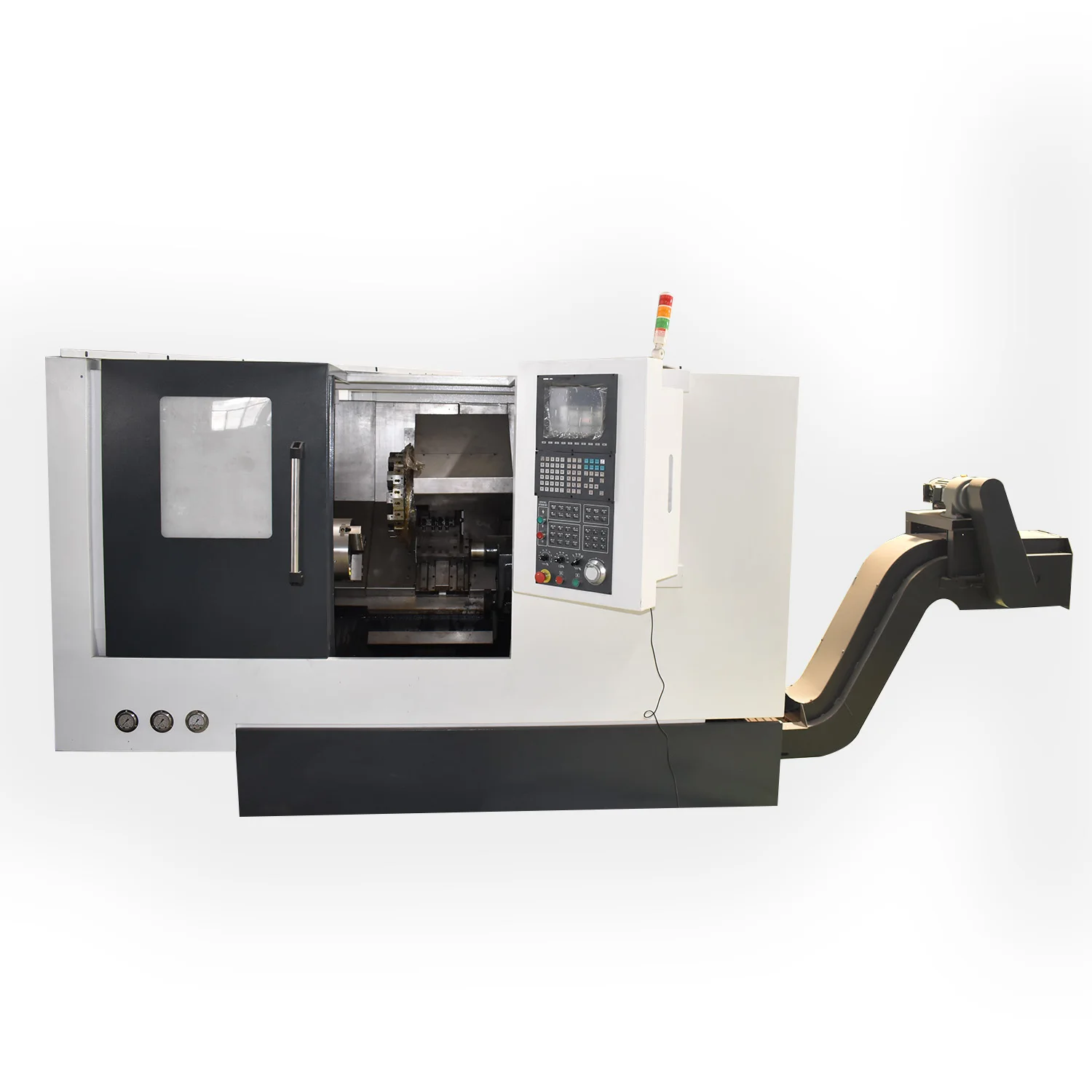

Высокоскоростные рабочие Горизонтальные Токарные инструменты с ЧПУ CK40L маленький токарный станок для металла линейными направляющими продажи
- Категория: >>>
- Поставщик: Jinan Hankui International Trade Co. Ltd.
Сохранить в закладки 1600614468501:
Описание и отзывы
Характеристики
Products description
This product uses 45 degrees of inclined type layout with one-piece hollow tubular bed, which greatly improves the flexural rigidity and torsional stiffness of machine when working. At the same time after two aging treatment, it has improved the stability, high rigidity and stability of the machine, which ensure high accuracy of the whole machine. The X and Z axis control the half close loop CNC lathe by direct-connected servo. All the two axis are the linear guide rail. The structure and dimension of axis are compact and reasonable. Spindle is gear transmission and variable- frequency variable-speed drived by variable frequency motor through belt which can clamping various plate, shaft, and component all at once.
Technical parameter
ITEM | CK-32L | CK-36L | CK-40L | CK-50L | CK-63L | CK-80L | ||||||
Processing range | Max.swing over bed | 320 | 360 | 400 | 500 | 630 | 800 | |||||
Max.swing over slide | 160 | 160 | 220 | 320 | 500 | 640 | ||||||
Max. processing length | 350 | 350 | 450 | 550 | 890 | 890 | ||||||
Max. cutting dia.(disc type) | 200 | 254 | 360 | 420 | 630 | 800 | ||||||
Max. bar dia. | 40 | 45 | 51 | 65 | 75 | 90 | ||||||
spindle | Spindle speed | 4000 | 4000 | 3500 | 2500 | 2250 | 1500 | |||||
Spindle nose ISO form | A2-5 | A2-5 | A2-6 | A2-6 | A2-8 | A2-11 | ||||||
Thru-hole dia. | 56 | 56 | 66 | 76 | 86 | 112 | ||||||
Chunk dia. | 160（6“） | 160（6“） | 200（8“） | 200（8“） | 320（12“） | 380（15“） | ||||||
Motor power | 3.7(servo) | 3.7(servo) | 7.5(servo) | 11(servo) | 18.5(servo) | 22(servo) | ||||||
Body structure | Body structure | 30°integrated | 30°integrated | 45°integrated | 45°integrated | 30°integrated | 30°integrated | |||||
X axis travel | 200 | 200 | 210 | 260 | 410 | 410 | ||||||
Zaxis travel | 350 | 350 | 450 | 550 | 860 | 860 | ||||||
X/Z axis rapid speed | 24/24 | 24/24 | 24/24 | 18/18 | 18/18 | |||||||
Tool holder | type | 63-8T | 80-8T | 100-8T | 160-8T | 160-8T | ||||||
Tool size | 20*20 | 20*20 | 20*20 | 25*25 | 25*25 | 25*25 | ||||||
tailstock | Tailstock sleeve dia. | 52 | 52 | 75 | 150 | 150 | ||||||
Tailstock sleeve travel | 60 | 60 | 100 | 150 | 150 | |||||||
Tailstock sleeve taper | MT4 | MT4 | MT5 | MT5 | MT5 | |||||||
precision | Processing precision | IT6 | ||||||||||
Repositioning precision | X:0.006,Z:0.008 | X:0.006，Z:0.01 | ||||||||||
roughness | Ra.≤0.8 | Ra.≤1.25 | ||||||||||
dimension | N.W (KG) | 1500 | 1700 | 2700 | 3500 | 5500 | 5600 | |||||
Dimension (M) | 1.8*1.2*1.7 | 1.8*1.6*1.6 | 2.6*1.8*1.6 | 3.1*1.8*1.8 | 3.8*2.2*2.2 | |||||||
Lathe Application
It can complete the processing of vehicles, groove, inner (outer) hole, spherical, R cone angle, curved shape, cone shape, face shape, male thread single head, thread single head and multiple thread processing. It is applicable for multi and mass production, and can meet the processing demands for complex and high precision parts.
Main feature
1.45°slant bed,chip removal smooth,rigid good
2.3-chuck 8″ high-speed hollow hydraulic chuck and soft claws
3.Precision high-rigidity linear rolling guide
4.High speed spindle unit(4000rpm)
5.Standard accessories: SIEMENS CNC system,5.5 KW Servo spindle motor
6.Auto chip removal device.

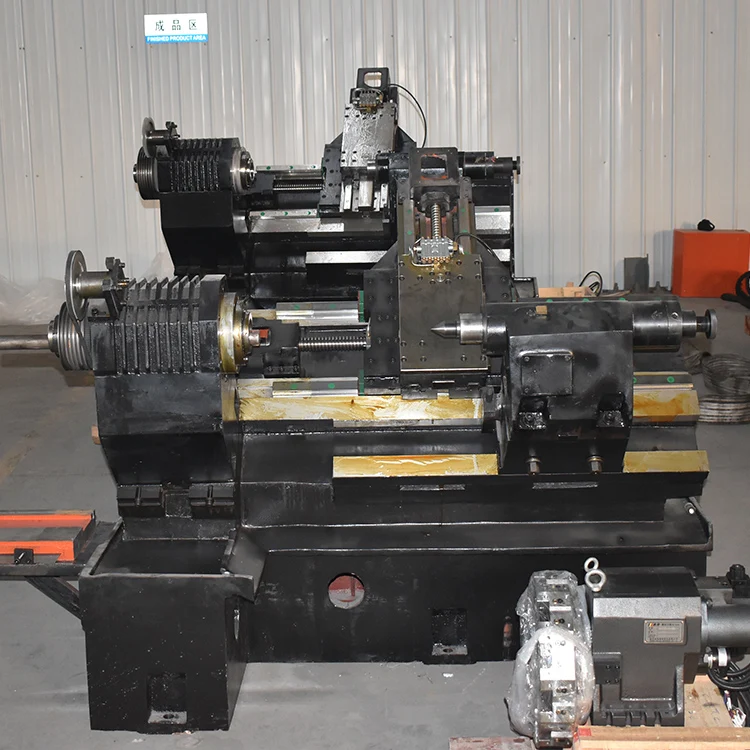

Name: CNC Slant Bed Lathe Machine Frame
Brand: YUNNAN
Original: China
Domestic famous brand for CNC machine frames, integrated cast steel body with high rigidity.

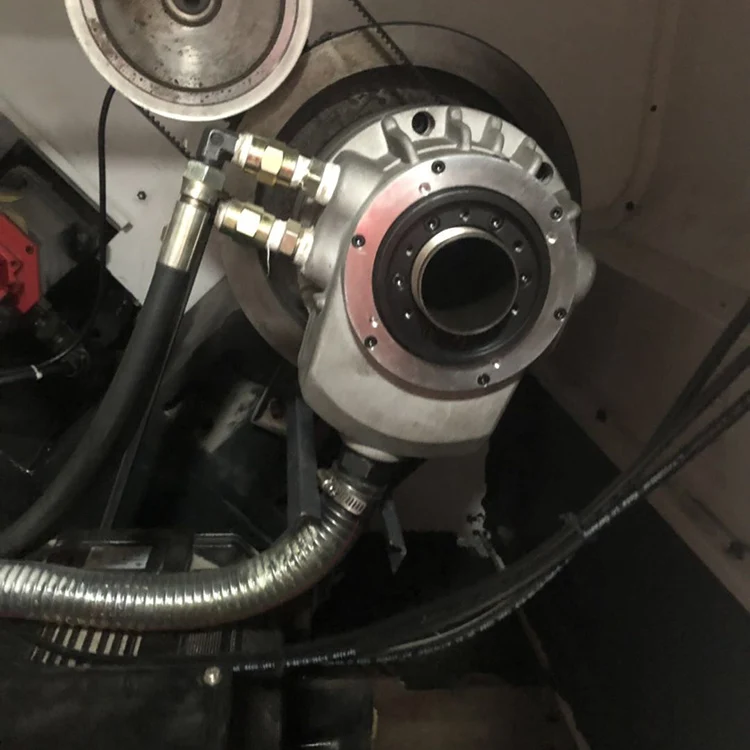

Name: Hydraulic Chuck
Brand: Chandox
Original: Taiwan
High quality chuck for CNC lathes, famous brand all of the world.

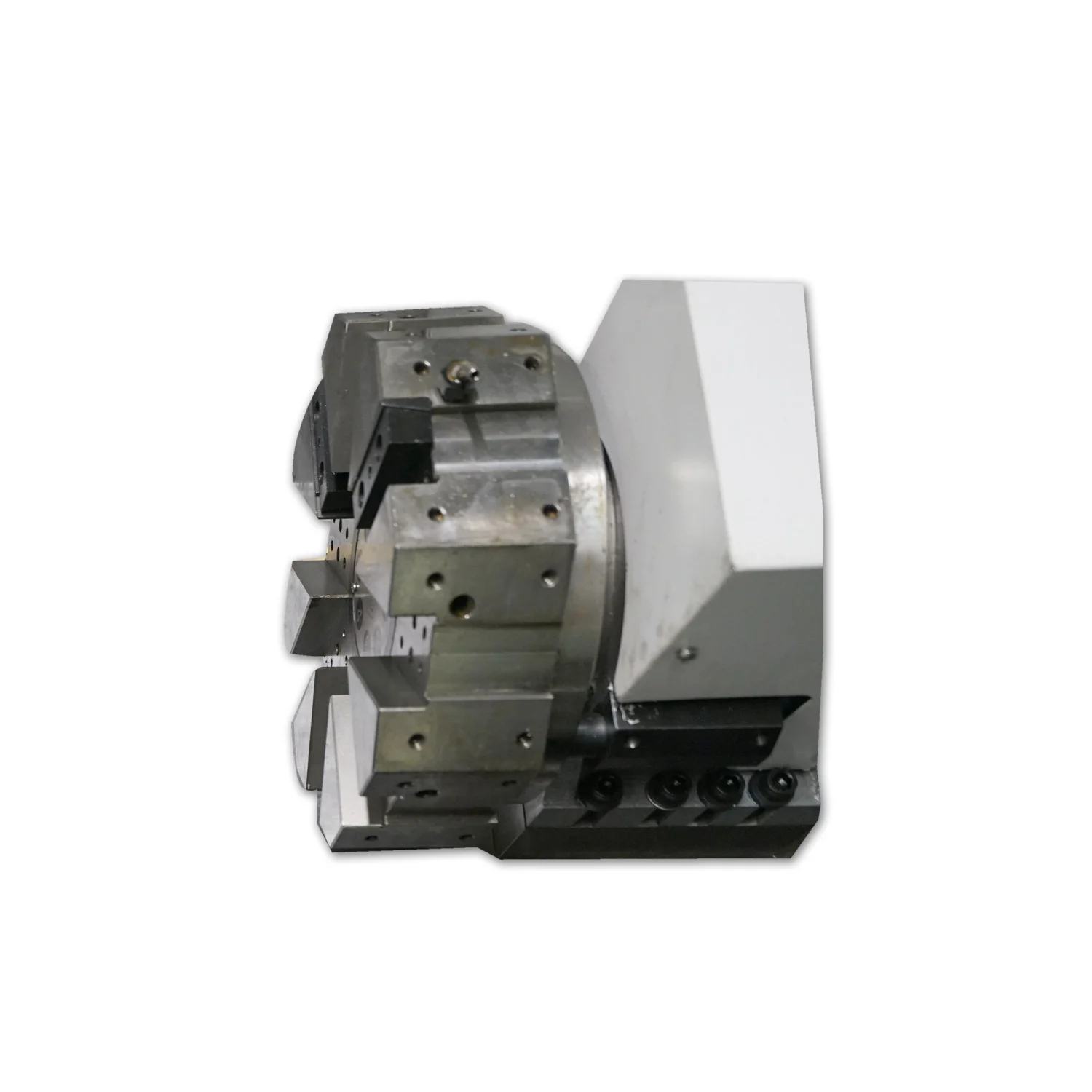

Name: Hydraulic Turret
Brand: LIO SHING
Original: Taiwan
Famous brand with good perfomance for hydraulic turret.
Name: Linear guideway & Ballscrew
Brand: HIWIN
Original: Taiwan
Top brand for linear guideway and ballscrew from Taiwan.
More Details Images
Our Company
Jinan Hankui international trade co., ltd
Jinan Hankui international trade co., ltd, which is the subsidiary corporation of Shandong Hunk precision machinery Co., Ltd., is a CNC machine tools company, located in the beautiful capital Jinan city, integrated with manufacturing, processing and sales. It was set up by the former Jinan Machine tools factory employees. It has a subsidiary corporation Jinan HANKUI International Trade Co., Ltd. The plant area is about 10,000 square meters. We have a number of R&D persons and technicians who have more than 20 years experience of machine tool design and assembly. We have mastered the advanced machine tool technology and were dedicating to service customers domestic and abroad and welcomed deeply.
Now Our Main Products Include:
Flat Bed CNC Lathe CK6136/CK6140/CK6150/CK6163/CK6180/CK61100/CK61125
Slant Bed CNC Lathe CK36/CK40/CK50/CK63/CK80
Vertical Machining Center VMC350/VMC460/VMC600/VMC850/VMC1060/VMC1160
Horizontal Machining Center H40/H50/H60/H80/H100
Gantry Machining Center GMC1090/GMC1210/GMC1513/GMC2016/GMC2518/GMC3022
Why Choose Us
Похожие товары

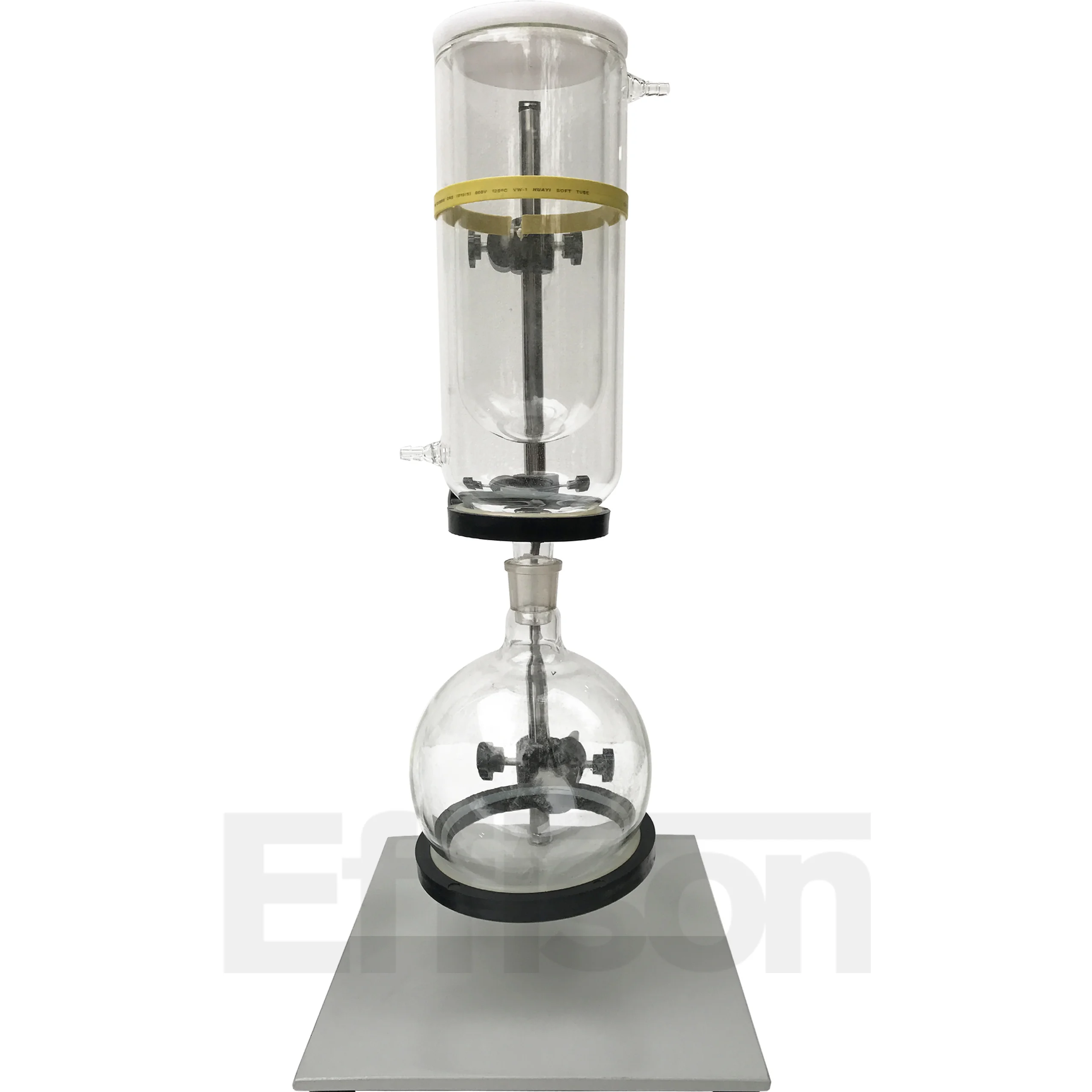

Лидер продаж 2021 года, оптовая цена, экстракция листового масла, короткодорожный водяной дистиллятор 5 л с вакуумным насосным охладителем

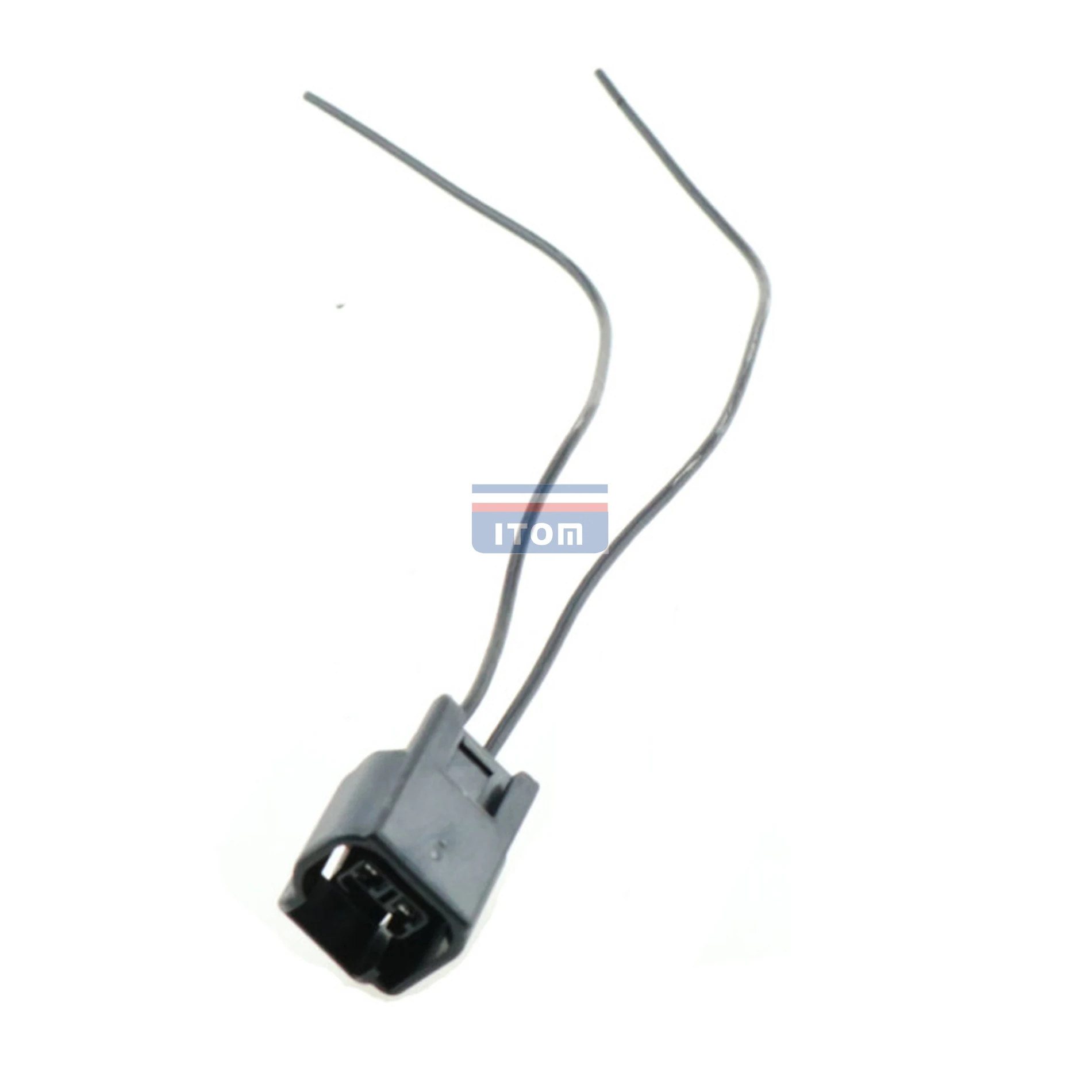

ITOM первичный разъем катушки зажигания T0C201 для Mitsubishi galant Montero 6G72 6G74 3.0L
0,30 $ - 0,60 $

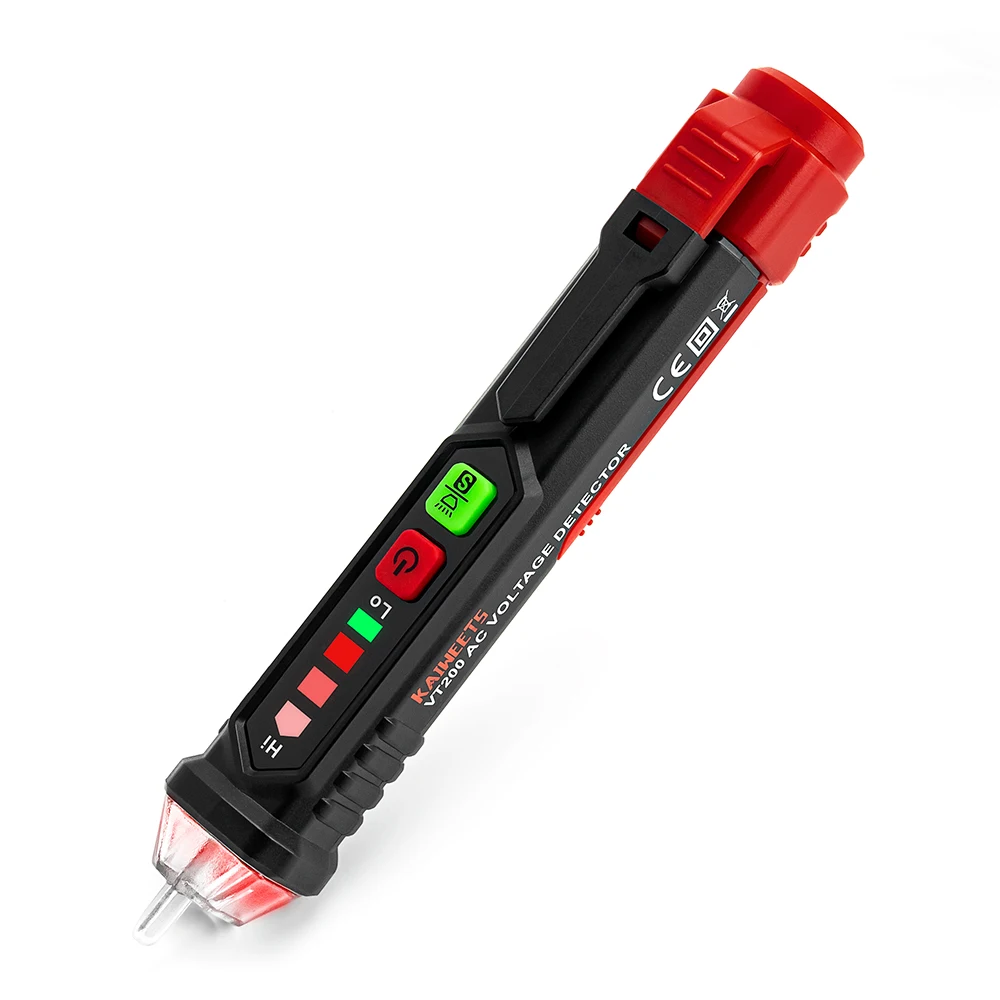

Новые продукты Kaiweets VT200, инновационный продукт, бесконтактный Тестер Напряжения в виде ручки
2,57 $ - 3,60 $

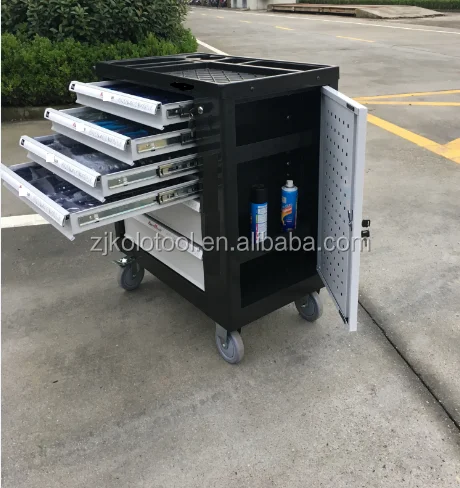

Набор инструментов из 260 предметов, ящик для инструментов с 6 ящиками, тележка для инструментов с боковой дверью

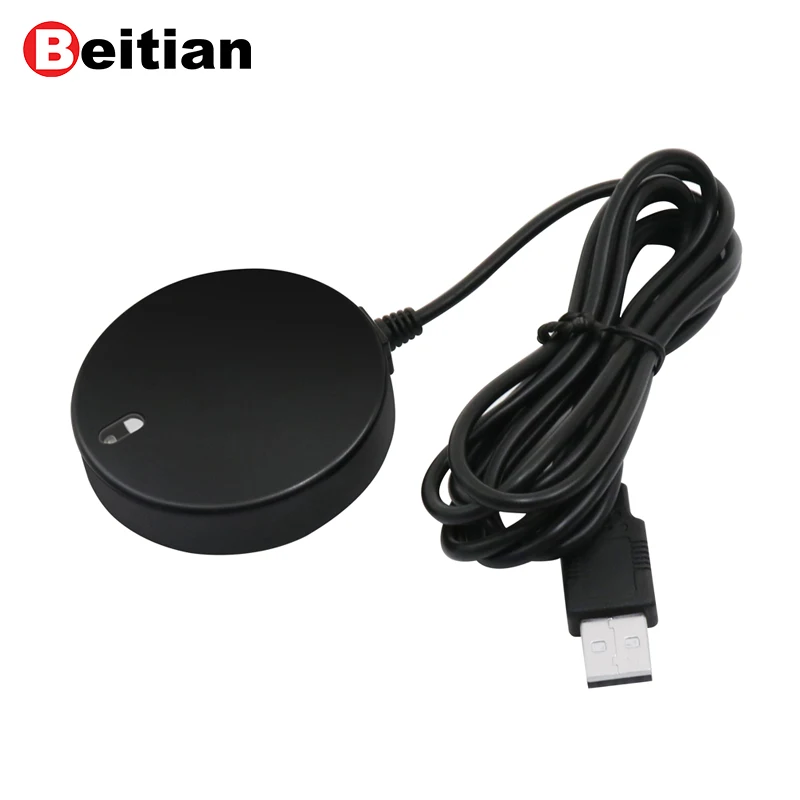

Beitian встроенный UBX M10 GNSS чип модуль Антенна GPS QZSS SBAS GALILEO BD приемник BM-610
