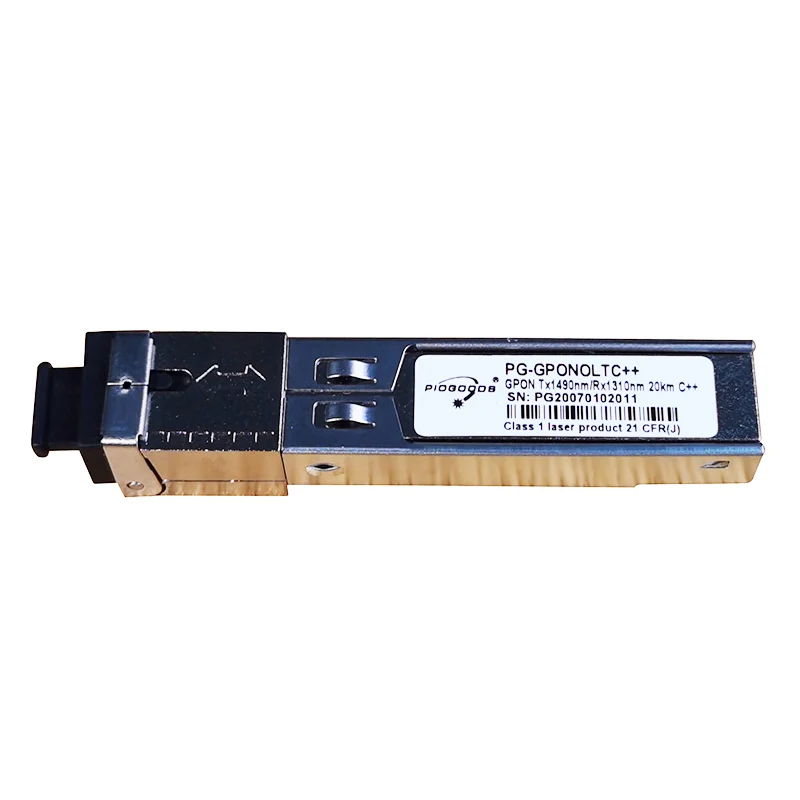

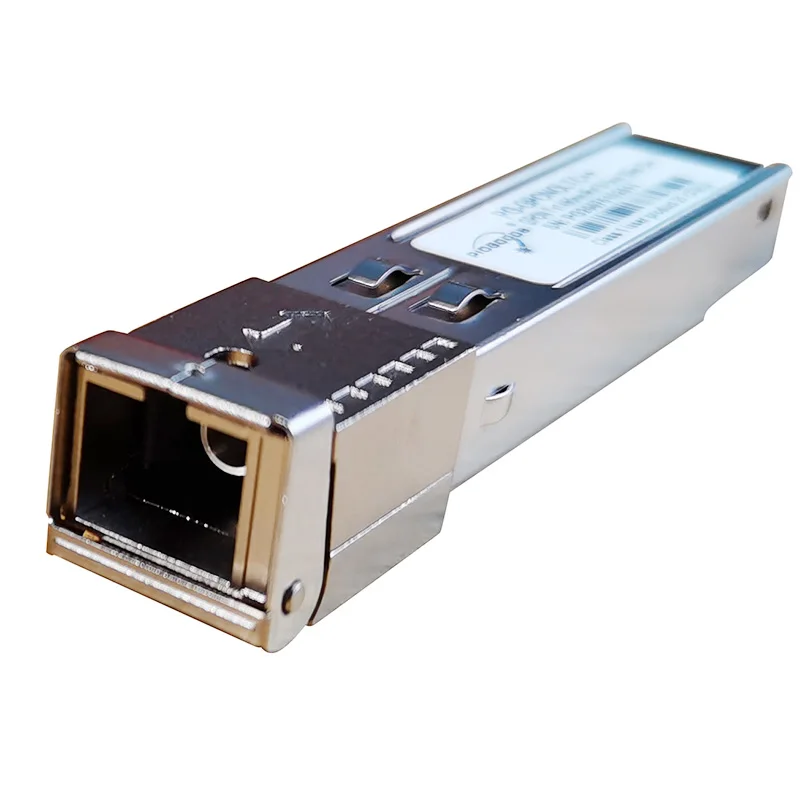

Модули GPON OLT C SFP
- Категория: >>>
- Поставщик: Shenzhen Pioneer Goods Communication Co. Ltd.
Сохранить в закладки 1600683772634:
Описание и отзывы
Характеристики
GPON OLT C++ SFP modules
Product Features
1. Support ITU-T G.984.2 GPON OLT C++ application
2. Single fiber bi-directional data links with symmetric 2.488Gbps Tx and 1.244Gbps Rx
3. 1490nm continuous-mode transmitter with DFB LD
4. 1310nm burst-mode receiver with APD-TIA
5. 2-wire interface for integrated digital diagnostic Monitoring
6. Receiver RESET, Signal Detect, RSSI function indication (RESET, RX_SD, RSSI)
7. SFP package with SC/UPC receptacle optical interface
8. Single +3.3V power supply
9. Operating case temperature: 0~70°C
10. RoHS6 compliance
2. Single fiber bi-directional data links with symmetric 2.488Gbps Tx and 1.244Gbps Rx
3. 1490nm continuous-mode transmitter with DFB LD
4. 1310nm burst-mode receiver with APD-TIA
5. 2-wire interface for integrated digital diagnostic Monitoring
6. Receiver RESET, Signal Detect, RSSI function indication (RESET, RX_SD, RSSI)
7. SFP package with SC/UPC receptacle optical interface
8. Single +3.3V power supply
9. Operating case temperature: 0~70°C
10. RoHS6 compliance
Operating Condition
Parameter | Unit | Min | Typical | Max | ||
Storage Temperature | °C | -40 | 85 | |||
Operating Case Temp for C-temp | °C | 0 | 70 | |||
Power Supply Voltage | V | 3.15 | 3.3 | 3.45 | ||
Supply Current | mA | 500 | ||||
Bit Rate for Tx | Gbps | 2.488 | ||||
Bit Rate for Rx | Gbps | 1.244 | ||||
Characteristics
Parameter | Unit | Min | Typical | Max | ||||
Transmitter | ||||||||
TX Central Wavelength | nm | 1480 | 1490 | 1550 | ||||
Spectral Width (-20dB) | nm | 1 | ||||||
Side Mode Suppression Ratio (SMSR) | dB | 30 | ||||||
Mean Launched Power | dBm | 4.5 | 6.5 | 10 | ||||
Mean Launched Power (TX Off) | dBm | -45 | ||||||
Extinction Ratio | dB | 8.2 | ||||||
Optical Return Loss Tolerance | dB | -15 | ||||||
Transmitter and dispersion Penalty | dB | 1 | ||||||
Transmitter Mask(PRBS223-1@2.488G) | Compliant With ITU-T G.984.2 | |||||||
Receiver | ||||||||
Receive Wavelength | nm | 1290 | 1310 | 1330 | ||||
Sensitivity (PRBS223-1@1.244G,ER=10,BER<10-10) | dBm | -30 | ||||||
Overload (PRBS223-1@1.244G,ER=10,BER<10-10) | dBm | -7 | ||||||
Receiver Burst Mode Dynamic Range | dB | 15 | ||||||
Damage Threshold for Receiver | dBm | 5 | ||||||
SD Assert Level | dBm | -33 | ||||||
SD De-assert Level | dBm | -45 | ||||||
SD Hysteresis | dB | 0.5 | 6 | |||||
WDM Filter isolation to 1550nm | dB | 38 | ||||||
WDM Filter isolation to 1650nm | dB | 35 | ||||||
Electrical Interface Characteristics | ||||||||
Data Input Swing Differential/TX | mV | 200 | - | 2000 | ||||
Data Output Swing Differential/RX | mV | 400 | 1600 | |||||
Date Differential Impedance | Ω | 90 | 100 | 110 | ||||
LVTTL Output High | V | 2.4 | Vcc | |||||
LVTTL Output Low | V | 0 | 0.4 | |||||
LVTTL Input High | V | 2.0 | Vcc+0.3 | |||||
LVTTL Input Low | V | 0 | 0.8 | |||||
Timing Characteristics | ||||||||
Guard Time (Tg) | ns | 25.6 | ||||||
Reset Pulse Width (Tr) | ns | 12.8 | ||||||
Reset Delay (Trd) | ns | 12.8 | ||||||
Receiver Preamble Time (Tp) | ns | 140 | ||||||
SD Assert Time (TSDA) | ns | 100 | ||||||
SD De-assert Time (TSDD) | ns | 12.8 | ||||||
RSSI Trigger Delay (Ttd) | ns | 25 | ||||||
RSSI Trigger Pulse Width (Tw) | ns | 500 | ||||||
Internal I2C Delay (TI2C) | us | 500 | ||||||
All performance is specified at whole working temperature and conditions | ||||||||

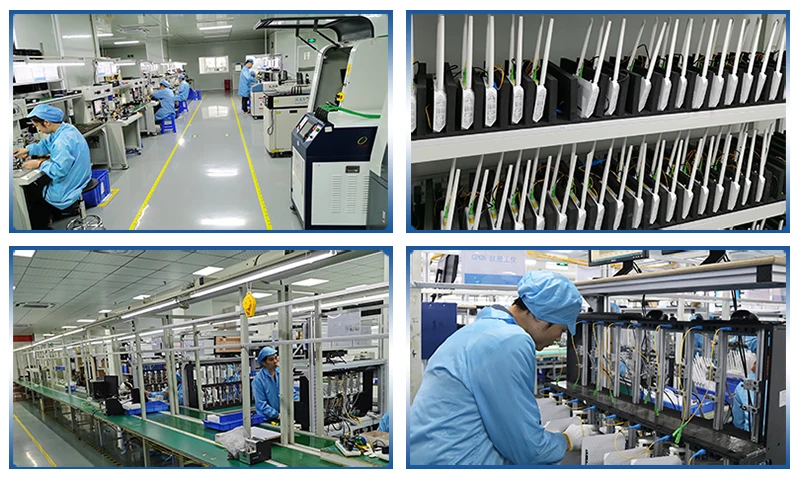

Factory
Exhibition
Contact me
Похожие товары

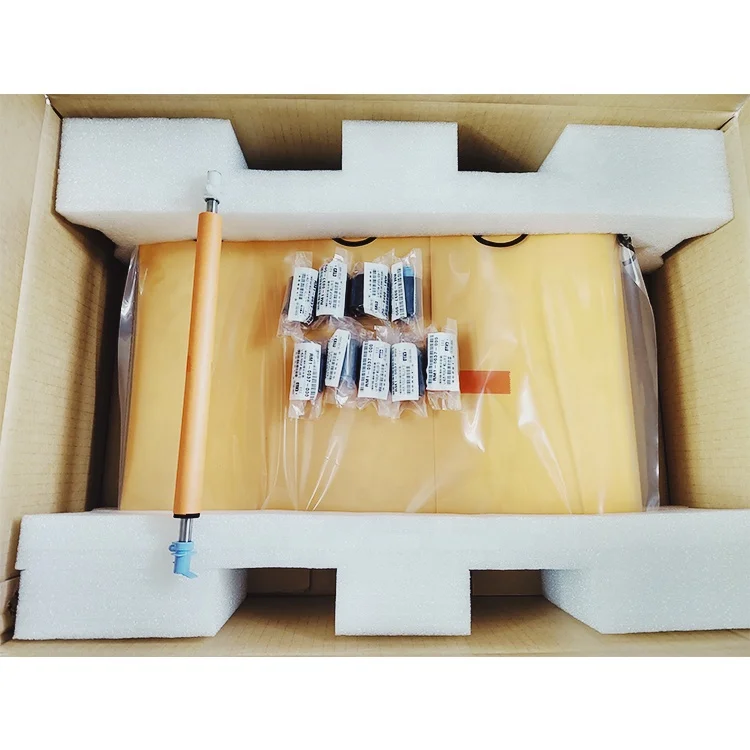

CE249A набор для переноса изображений для HP Color LaserJet Enterprise CM4540/ CP4025/CP4525/M651/ Flow MFP M680, комплект для обслуживания
158,12 $
BORN PRETTY сильно пигментированный УФ-гель для ногтей оптом 2023 трендовый черный неоновый красный светоотражающий блестящий гель для ногтей
1,59 $ - 1,89 $
US590-02 блок управления скоростью для Электродвигатель с редуктором

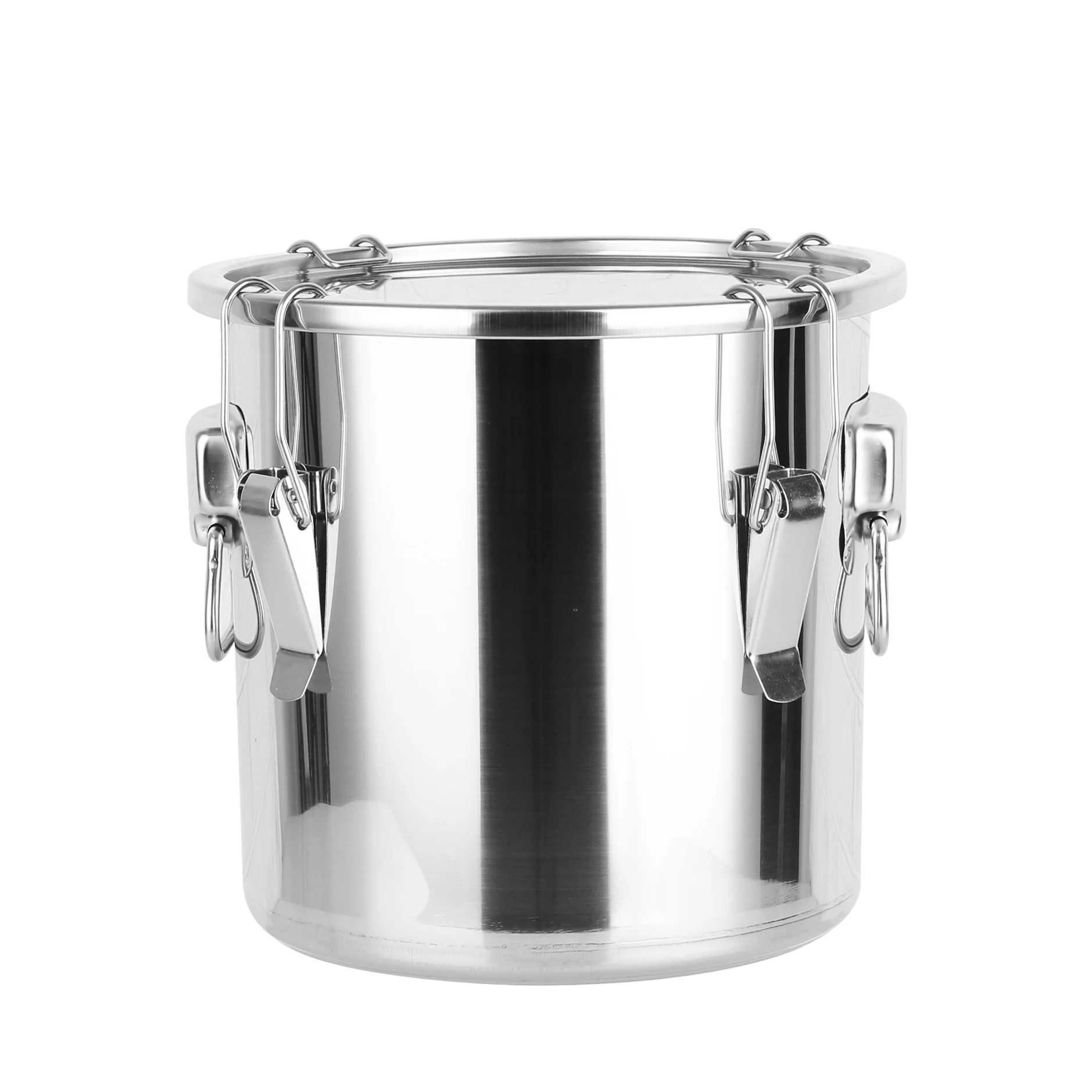

Высококачественные Пищевые контейнеры большого размера из нержавеющей стали, ведро большого размера для хранения свежих продуктов
18,90 $ - 24,50 $
Двуокись серы модуль 0 ~ 100ppm TB600C-SO2-100 производственного процесса SO2 мониторинга химических веществ и электроэнергетической отрасли Модуль датчика газа
64,85 $ - 81,26 $
Меловой карандаш для шитья, инструменты для маркировки и отслеживания, бесплатно режущий мелок, карандаш для шитья ткани
0,10 $ - 0,30 $

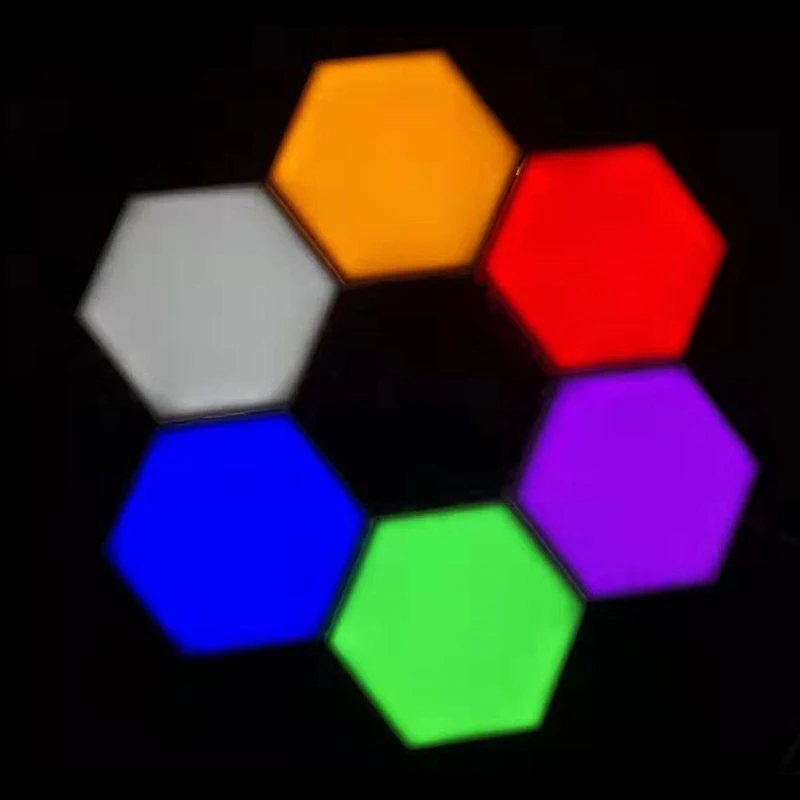

Обновление RGB цветные сотовые стены DIY модульный сенсорный ночник шестиугольные светодиодные светильники для дома офиса отеля бара Декор Festi
