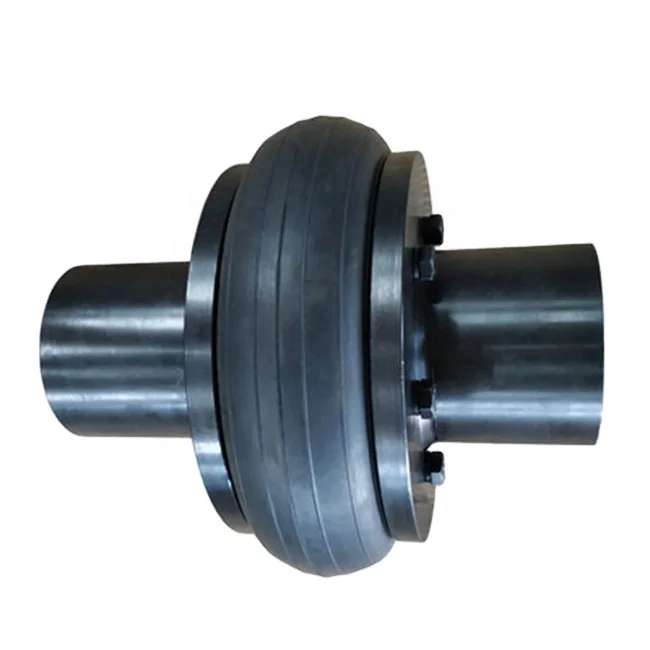

Новейшая высокоскоростная упругая резиновая
176,00 $ - 240,00 $
Прямая сделка CHBG эластичные сильфоновые соединения для
- Категория: Shaft Couplings >>>
- Поставщик: Zhejiang Bojia Industrial Automation Co. Ltd.
Сохранить в закладки 1600705970056:
Описание и отзывы
Характеристики

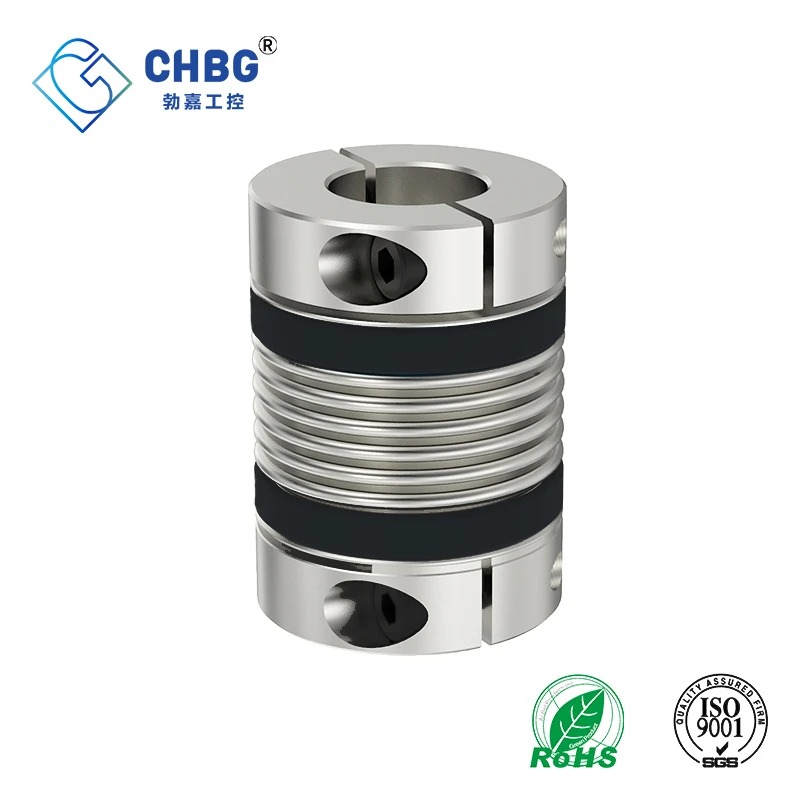

CHBG bellows large torque elastic coupling
Certifications
Product Description
Advantages:
Hard anodizing to prevent corrosion and oxidation. Material of elastomer is from Bayer Germany Our bore and jaws are one-time formed having higher eccentricity Can customize keyway if you need Fully automatic mechanical production Accept customization Accept OEM |  |
| modeel | D(mm) | d1-d2(mm) | M | L(mm) | L1(mm) | L2(mm) | L3(mm) | Screw tightening torque(n.m) | |
| Minimum aperture | Maximum aperture | ||||||||
| LB-B-D16L30 | 16 | 3 | 6 | M2.5 | 30 | 11.1 | 7.8 | 3 | 1.1 |
| LB-B-D20L34 | 20 | 4 | 8 | M3 | 34 | 13.3 | 7.4 | 3.5 | 2.1 |
| LB-B-D25L38 | 25 | 5 | 12 | M3 | 38 | 14.6 | 8.8 | 3.7 | 2.1 |
| LB-B-D32L48 | 32 | 6 | 15 | M4 | 48 | 17.2 | 13.6 | 4.9 | 4.9 |
| LB-B-D40L58 | 40 | 8 | 20 | M5 | 58 | 18.5 | 21 | 5.5 | 10 |
| LB-B-D55L72 | 55 | 10 | 25 | M6 | 72 | 22.5 | 27 | 6.7 | 17 |
| LB-B-D65L82 | 65 | 12 | 38 | M6 | 82 | 27.3 | 27.4 | 8 | 17 |
| LB-B-D82L100 | 82 | 20 | 45 | M8 | 100 | 34 | 32 | 10 | 44 |
| LB-D-D16L27 | 16 | 3 | 6 | M3 | 27 | 9.6 | 7.8 | 2.65 | 2.1 |
| LB-D-D20L30 | 20 | 4 | 8 | M3 | 30 | 11.3 | 7.4 | 3.1 | 2.1 |
| LB-D-D25L34 | 25 | 5 | 12 | M4 | 34 | 12.6 | 8.8 | 3.5 | 4.9 |
| LB-D-D32L42 | 32 | 6 | 15 | M5 | 42 | 14.2 | 13.6 | 4.25 | 10 |
| LB-D-D40L50 | 40 | 8 | 20 | M5 | 50 | 14.5 | 21 | 5 | 10 |
| LB-D-D55L57 | 55 | 10 | 25 | M6 | 57 | 15 | 27 | 4.2 | 17 |
| modeel | Rated torque (n.m) | Maximum torque (n.m) | Maximumspeed (r/min) | Moment of inertia(kg.m²) | Allowable eccentricity (mm) | Allowable declination(.) | weight(g) |
| LB-B-D16L30 | 0.8 | 1.2 | 8500 | 8×10-7 | 0.1 | 1.5 | 26 |
| LB-B-D20L34 | 1.8 | 2.7 | 7600 | 2.2×10-6 | 0.15 | 2 | 39 |
| LB-B-D25L38 | 2 | 3.0 | 6000 | 6.9×10-6 | 0.15 | 2 | 60 |
| LB-B-D32L48 | 2.5 | 3.8 | 4700 | 6.9×10-6 | 0.2 | 2 | 114 |
| LB-B-D40L58 | 10 | 15.0 | 4200 | 2.1×10-5 | 0.2 | 2 | 207 |
| LB-B-D55L72 | 22 | 33.0 | 3900 | 2.3×10-5 | 0.2 | 2 | 472 |
| LB-B-D65L82 | 55 | 82.5 | 3500 | 3.7×10-5 | 0.2 | 2 | 744 |
| LB-B-D82L100 | 70 | 105.0 | 3200 | 6×10-5 | 0.2 | 2 | 1435 |
| LB-D-D16L27 | 0.8 | 1.2 | 15000 | 8×10-7 | 0.1 | 1.5 | 25 |
| LB-D-D20L30 | 1.8 | 2.7 | 12000 | 2.2×10-6 | 0.15 | 2 | 35 |
| LB-D-D25L34 | 2 | 3.0 | 12000 | 6.9×10-6 | 0.15 | 2 | 55 |
| LB-D-D32L42 | 2.5 | 3.8 | 10000 | 6.9×10-6 | 0.2 | 2 | 101 |
| LB-D-D40L50 | 10 | 15.0 | 9000 | 2.1×10-5 | 0.2 | 2 | 180 |
| LB-D-D55L57 | 22 | 33.0 | 4500 | 2.3×10-5 | 0.2 | 2 | 375 |

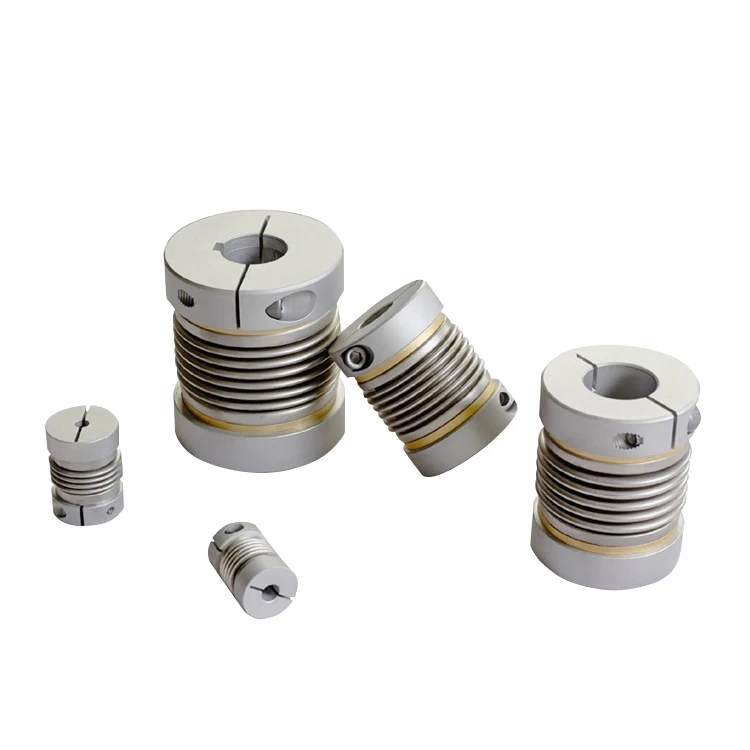

Product Pictures
Precautions for use
- When the tolerance is above the allowable value, over-high torque or above the allowable value of shaft tolerance, the coupling will deform plastically and shorten its life.
- If there is any abnormal mechanical noise in operation, please stop the operation immediately, then confirm the cause: deviation, screw loose, or the rotating object be hindered before restarte operation.
- If use on a heavy load equipment, please use glue to prevent screws getting loose or choose a bigger size coupling.
- The rated torque means the continuous torque capability of the coupling.
- The maximum torque refers to the instantaneous torque capability of the coupling.
Click here for More Information
Company Information
Related Products
The related products are as follows. Click on the item to see detail. There's always one for you.
Click here for More Information
Our Services
1. Any questions about our items will be answered within 24hrs in working time.
2. CHBG has professional technicians provide professional technical support
3. One-stop solution will offer to meet all your requirements on budget, designing and shipment
4. Update the procession of manufacturing
5. Warranty 12 months: Free replacement of defective products within 12 months.
Похожие товары

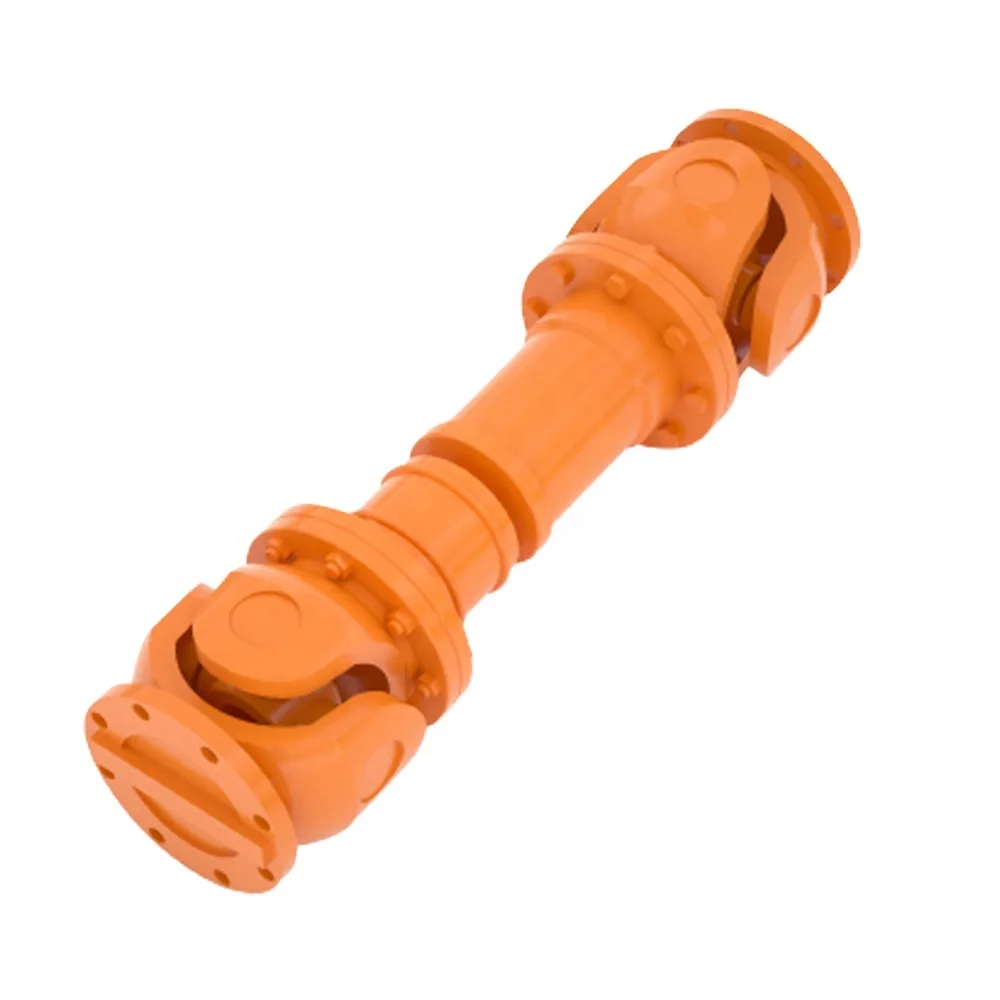

Slgr MINUC084 SWC-160E-800 + 100 ВОМ карданный вал точно обработан мостовых подвесных
95,00 $ - 100,00 $
Гибкая муфта для 3D-принтера из нержавеющей стали SUS316 Cnc соединитель мини-вал алюминиевого сплава
Горячая Распродажа продвинутая Марка HGT1620 гибкая
3 500,00 $
Кодировщик электрозапчастей для башенного
200,00 $

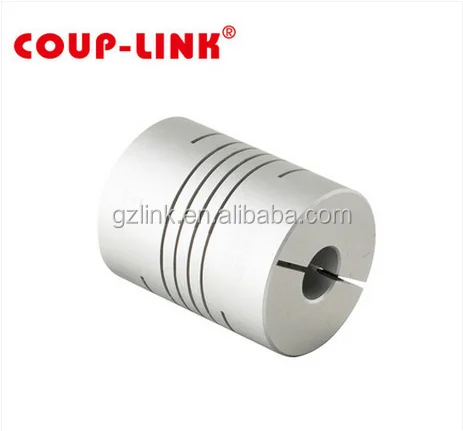

Щели типа винт спираль гибкий вал муфты
