5 дюймов 720x1280 MIPI ЖК дисплей DSI интерфейс LCD панель ILI988 Привод IC IPS TFT модуль
- Категория: >>>
- Поставщик: Wuxi Siminuo Technology Co. Ltd.
Сохранить в закладки 1600816804573:
Описание и отзывы
Характеристики
Description

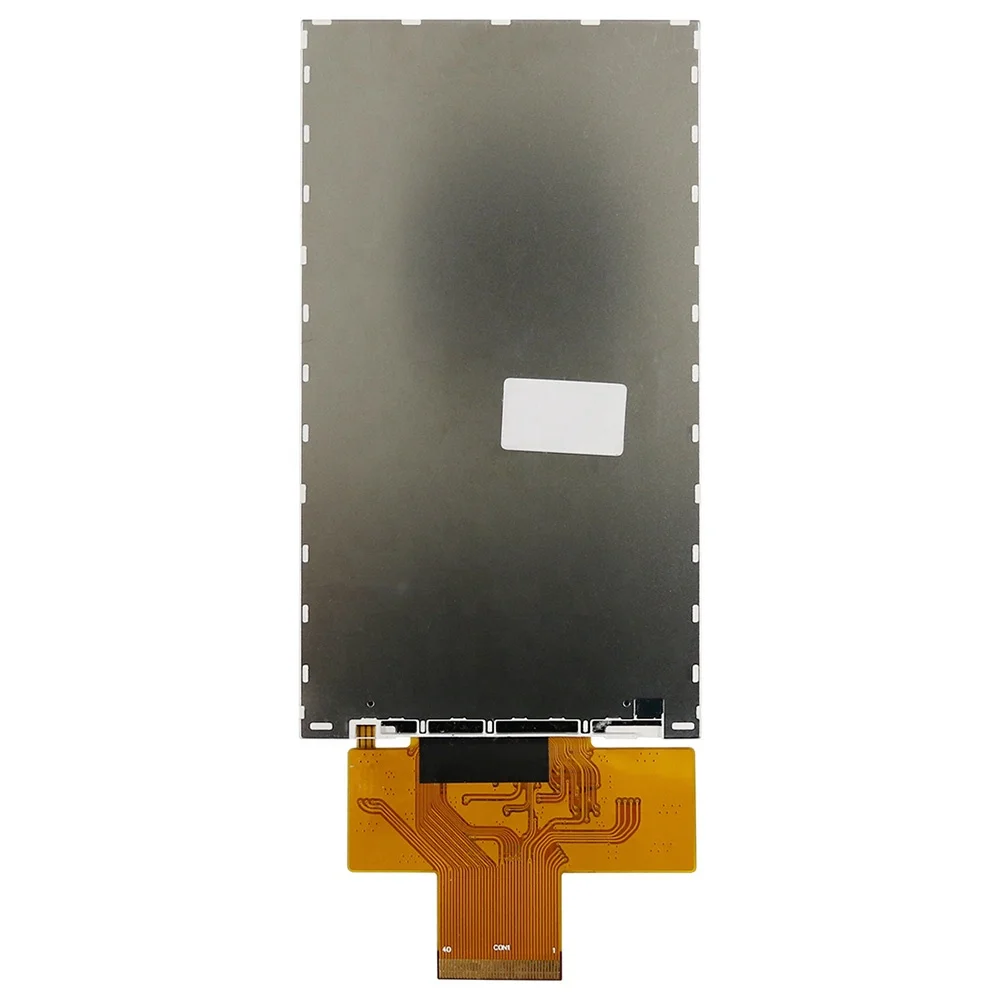

WF50DTYA3MNN0 is a portrait mode 5 inch IPS TFT-LCD display module, resolution 720 x1280 pixels. This 5 inch TFT-LCD module supports MIPI DSI interface and is featured with an IPS panel which has the advantages of a wider viewing angle of Left:80 / Right:80 / Up:80 / Down:80 degree (typical) and having HD resolution, contrast ratio 800 (typical value). It can be operating at temperatures from -20℃ to +70℃; its storage temperatures range from -30℃ to +80℃. This 5 inch MIPI LCD Display Panel has module dimension of 66.10 x 120.4 mm and AA size of 62.1 x 110.4 mm; it integrated driver IC ILI9881C on the module, power supply for analog range 2.5v to 3.6v.

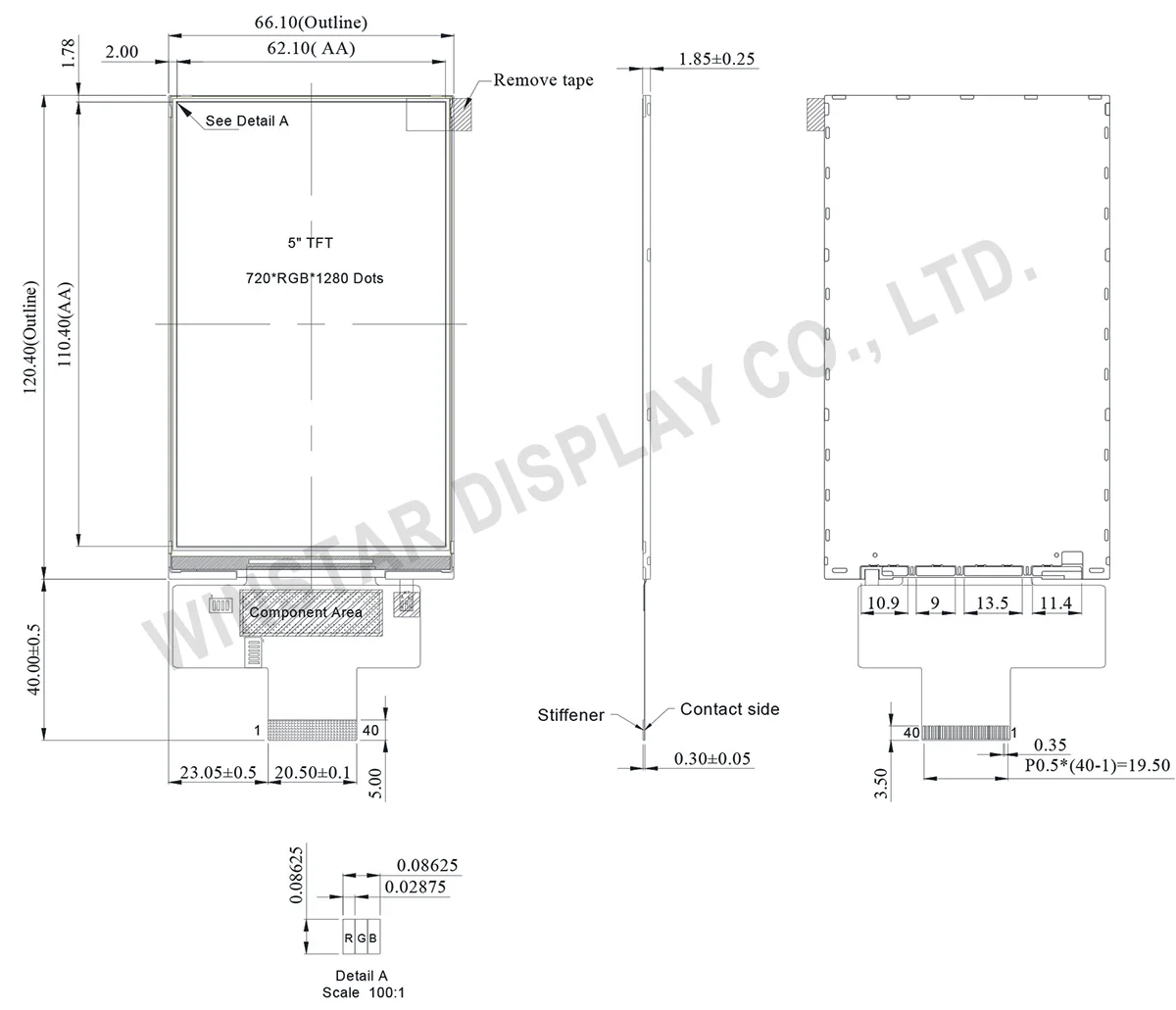

DRAWING
SPECIFICATIONS
Interface
LCM PIN Definition
| Pin | Symbol | Function |
|---|---|---|
| 1 | NC/TP_GND | No connection |
| 2 | NC/TP_SDA | No connection |
| 3 | NC/TP_SCL | No connection |
| 4 | NC/TP_INT | No connection |
| 5 | NC/TP_RST | No connection |
| 6 | NC/YU | No connection |
| 7 | NC/XL | No connection |
| 8 | NC/YD | No connection |
| 9 | NC/XR | No connection |
| 10-11 | VCI | Power supply for analog circuits. Connect to an external power supply of 2.5V to 3.6V |
| 12-13 | NC | No connection |
| 14 | RESET | The external reset input Initializes the chip with a low input. Be sure to execute a power-on reset after supplying power. Fix to VDDI level when not in use. |
| 15 | TE | Tearing effect output pin. Leave the pin open when not in use. |
| 16 | NC | No connection |
| 17-18 | GND | Power ground |
| 19-20 | IOVCC | Power supply for analog circuits. Connect to an external power supply of 1.65V to 3.6V |
| 21 | GND | Power ground |
| 22 | D3P | MIPI DSI differential data pair. (Data lane 3) |
| 23 | D3N | |
| 24 | GND | Power ground |
| 25 | D2P | MIPI DSI differential data pair. (Data lane 2) |
| 26 | D2N | |
| 27 | GND | Power ground |
| 28 | CLKP | MIPI DSI differential clock pair |
| 29 | CLKN | |
| 30 | GND | Power ground |
| 31 | D1P | MIPI DSI differential data pair. (Data lane 1) |
| 32 | D1N | |
| 33 | GND | Power ground |
| 34 | D0P | MIPI DSI differential data pair. (Data lane 0) |
| 35 | D0N | |
| 36-37 | GND | Power ground |
| 38 | LED+ | Power for LED backlight anode |
| 39 | LED1- | Power for LED1 backlight cathode |
| 40 | LED2- | Power for LED2 backlight cathode |
General Specifications
| Item | Dimension | Unit |
|---|---|---|
| Size | 5.0 | inch |
| Dot Matrix | 720× 3(RGB) ×1280 | dots |
| Module dimension | 66.10 (W) × 120.4 (H) ×1.85 | mm |
| Active area | 62.1 (W) × 110.4 (H) | mm |
| Dot pitch | 0.08625(W) ×0.08625(H) | mm |
| LCD type | TFT, Normally Black, Transmissive | |
| Viewing angle | 80/80/80/80 | |
| Aspect Ratio | 16:9 | |
| TFT Drive IC | ILI9881C or Equivalent | |
| TFT Interface | MIPI | |
| Backlight Type | LED, Normally White | |
| Touch Panel | Without Touch Panel | |
| Surface | Glare | |
Absolute Maximum Ratings
| Item | Symbol | Min | Typ | Max | Unit |
|---|---|---|---|---|---|
| Operating Temperature | TOP | -20 | - | +70 | ℃ |
| Storage Temperature | TST | -30 | - | +80 | ℃ |
Electrical Characteristics
1. Typical Operation Conditions
| Item | Symbol | Values | Unit | ||
|---|---|---|---|---|---|
| Min. | Typ. | Max. | |||
| Power supply for analog circuit | VCI | 2.5 | 3.3 | 3.6 | V |
| Power supply for logic circuit | IOVCC | 1.65 | 1.8 | 3.6 | V |
| Current for Driver | IDD | - | 44 | mA |
2. Backlight Driving Conditions
| Parameter | Symbol | Min. | Typ. | Max. | Unit |
|---|---|---|---|---|---|
| LED current | ILED | - | 40 | - | mA |
| LED voltage | VLED+ | 19.6 | - | 23.8 | V |
| LED Life Time | 30,000 | - | - | Hr |
