40,00 $
1024x600 10 1 дюймов IPS TFT сенсорный дисплей MIPI DSI интерфейс ЖК дисплей Winstar модуль ЖК дисплея
- Категория: >>>
- Поставщик: Wuxi Siminuo Technology Co. Ltd.
Сохранить в закладки 1600818383633:
Описание и отзывы
Характеристики
Description

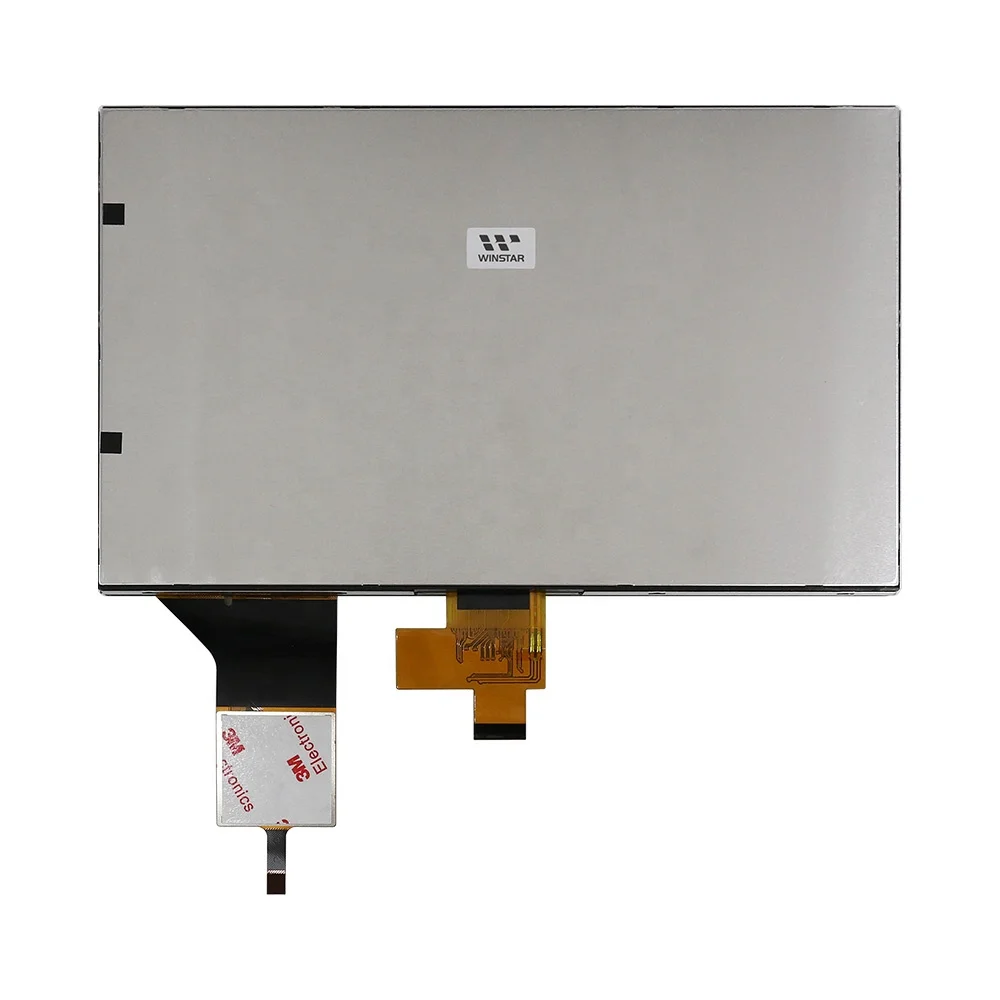

WF101JTYAHMNB0 is a 10.1 inch MIPI DSI interface 1024 x 600 IPS TFT Touch Display with projected capacitive touch panel (PCAP). This TFT module is featured with IPS technology which is having the advantages of wider viewing angle of Left:85 / Right:85 / Up:85 / Down:85 degree, brightness 400 nits (typical value). If customers require high brightness, you can choose our WF101JSYAHMNB0. The WF101J MIPI model is also available in resistive touch screen options of WF101JTYAHMNT0 and WF101JSYAHMNT0 (high brightness).
WF101JTYAHMNB0 module is built-in with EK79007AD3 and EK73217BCGA driver ICs; it supports 4-Lanes MIPI DSI interface; as to the capacitive touch panel is built-in with ILI2511 IC which supports USB and I2C interface. The MIPI DSI interface becomes more popular because of the characteristics of High Speed Data Transmission and High Speed Clock Transmission. This TFT module featured with glare surface panel; aspect ratio 16:9, it can be operated at temperatures from -20℃ to +70℃; its storage temperatures range from -30℃ to +80℃.

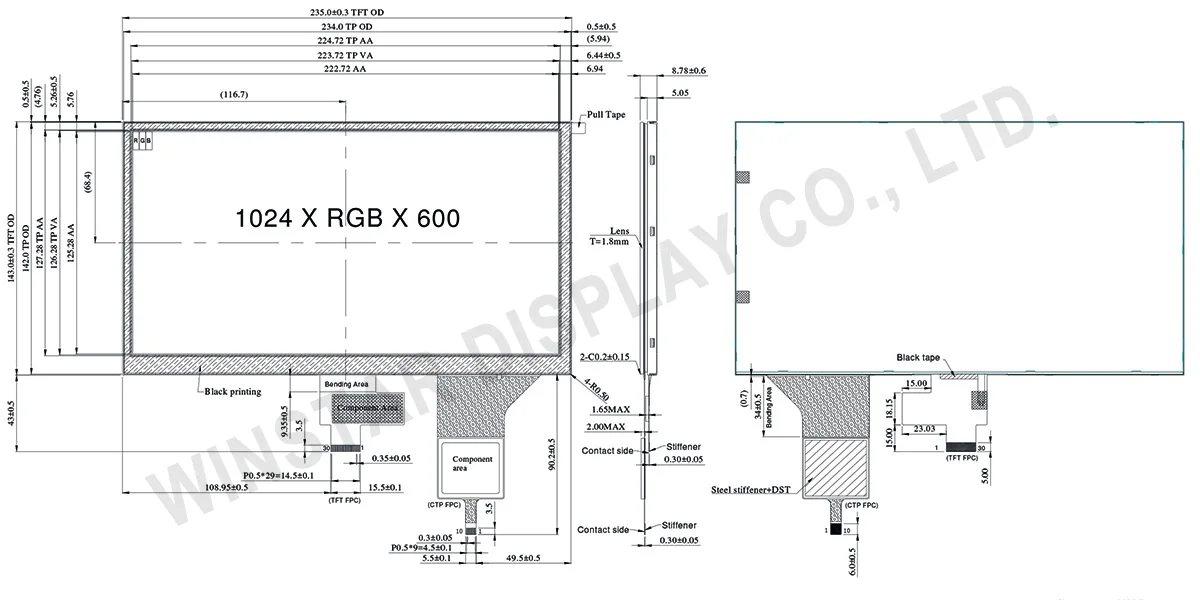

DRAWING
SPECIFICATIONS
Interface
TFT LCD Module
| Pin No. | Symbol | Description |
|---|---|---|
| 1 | VLED+ | LED Anode |
| 2 | VLED+ | LED Anode |
| 3 | VGH | Positive power for TFT |
| 4 | VGL | Negative power for TFT |
| 5 | UPDN | Gate up or down scan control. UPDN = ”L”, STV2 output vertical start pulse and UD pin output logical “L” to Gate driver. (default) UPDN = ”H”, STV1 output vertical start pulse and UD pin output logical “H” to Gate driver |
| 6 | SHLR | Source right or left sequence control. SHLR = ”L“, shift left: last data = S1←S2←S3….......←S1536 = first data. SHLR = ”H“, shift right: first data = S1→S2→S3….....→S1536 = last data.(default) |
| 7 | VLED- | LED Cathode |
| 8 | VLED- | LED Cathode |
| 9 | AVDD | Analog power |
| 10 | GND | Digital ground |
| 11 | D3P | MIPI data input. |
| 12 | D3N | MIPI data input. |
| 13 | GND | Digital ground |
| 14 | D2P | MIPI data input. |
| 15 | D2N | MIPI data input. |
| 16 | GND | Digital ground |
| 17 | CLKP | MIPI clock input |
| 18 | CLKN | MIPI clock input |
| 19 | GND | Digital ground |
| 20 | D1P | MIPI data input. |
| 21 | D1N | MIPI data input. |
| 22 | GND | Digital ground |
| 23 | D0P | MIPI data input. |
| 24 | D0N | MIPI data input. |
| 25 | GND | Digital ground |
| 26 | STBYB | Standby mode. STBYB = ”H“,normal operation(default) STBYB = ”L”, timing controller, source driver will turn off, all output are GND. |
| 27 | RESET | Global reset pin. Active Low to enter Reset State. Normally pull high. Connecting with an RC reset circuit for stability. |
| 28 | VDD (1.8V) | Digital power |
| 29 | VDD (1.8V) | Digital power |
| 30 | VCOMI | Common voltage |
PCAP PIN Definition
| Pin | Symbol | Function |
|---|---|---|
| 1 | USB_VSS | System ground |
| 2 | USB_VDD 5V | Power supply |
| 3 | USB_D+ | Data + |
| 4 | USB_D- | Data - |
| 5 | VSS | System ground |
| 6 | SDA | I2C data input and output |
| 7 | SCL | I2C clock input |
| 8 | RST | External Reset, Low is active |
| 9 | INT | External interrupt to the host |
| 10 | VDDT 3.3 | Power supply |
General Specifications
| Item | Dimension | Unit |
|---|---|---|
| Size | 10.1 | inch |
| Dot Matrix | 1024 RGB x 600 | dots |
| Module dimension | 235(W) x 143(H) x 8.78(D) | mm |
| Active area | 222.72 (H) x 125.28(V) | mm |
| Pixel pitch | 0.2175(W) x 0.2088(H) | mm |
| LCD type | TFT, Normally Black, Transmissive | |
| Interface | 4-Lanes MIPI | |
| Driver IC | EK79007AD3 + EK73217BCGA or equivalent | |
| Viewing Angle | 85/85/85/85 | |
| Aspect Ratio | 16:9 | |
| Backlight Type | LED, Normally White | |
| PCAP IC | ILI2511 or equivalent | |
| PCAP Interface | USB (I2C available) | |
| PCAP FW Version: | V6.0.0.0.62.90.1.2 | |
| Touch Panel | Projected Capacitive Touch Screen, PCAP | |
| Surface | Glare | |
Absolute Maximum Ratings
| Item | Symbol | Min | Typ | Max | Unit |
|---|---|---|---|---|---|
| Operating Temperature | TOP | -20 | - | +70 | ℃ |
| Storage Temperature | TST | -30 | - | +80 | ℃ |
