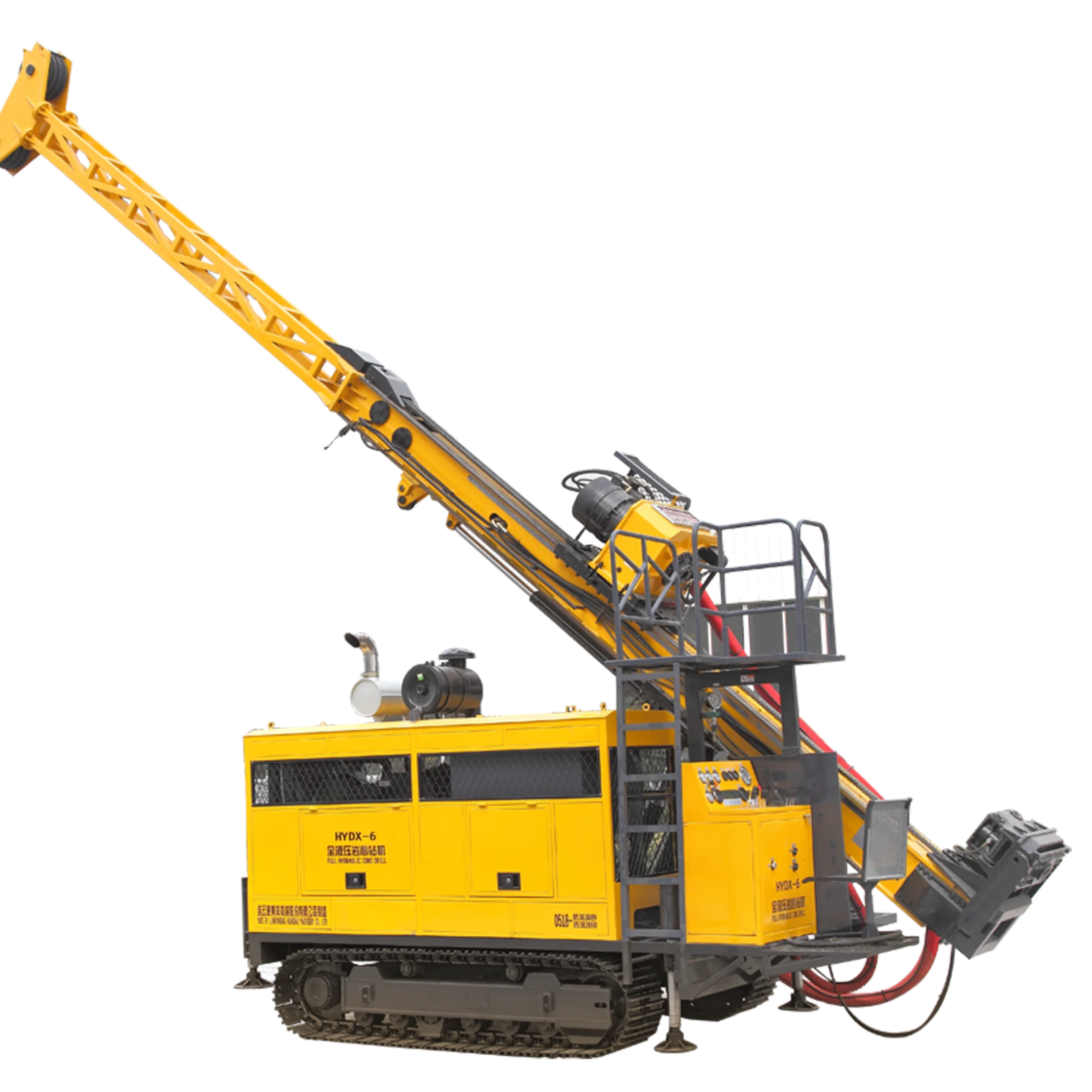

Скважин полный гидравлическая алмазная буровая установка кернового бурения HYDX-6 разведки керновая машина с 2000 м диаметр сверления Заводская поставка
170 000,00-187 000,00 $

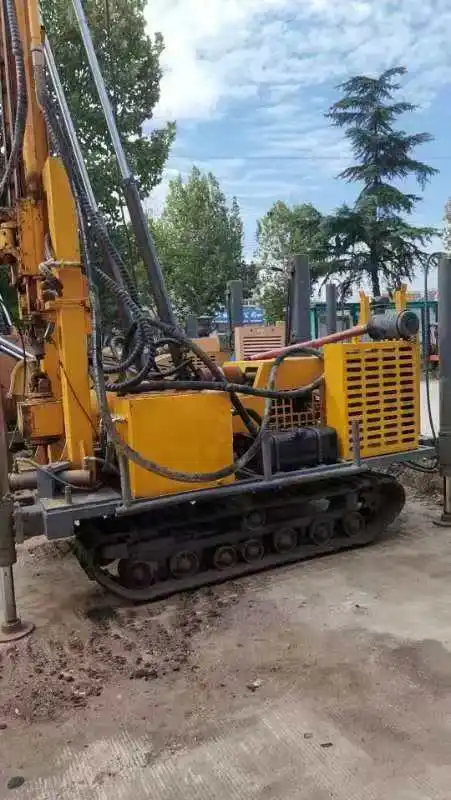

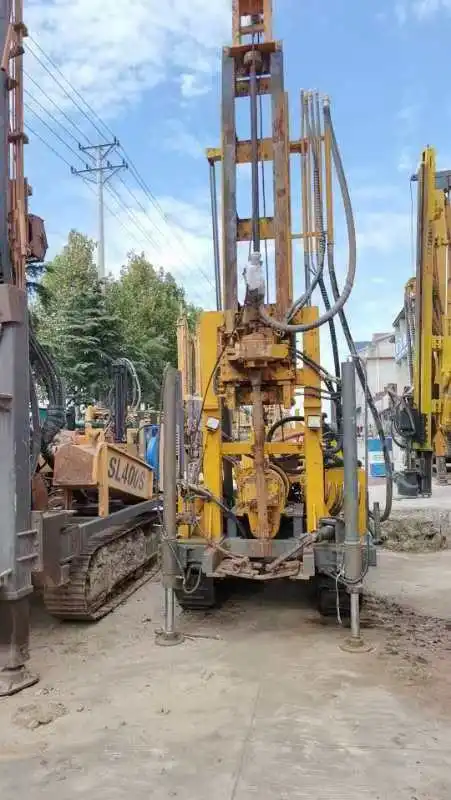

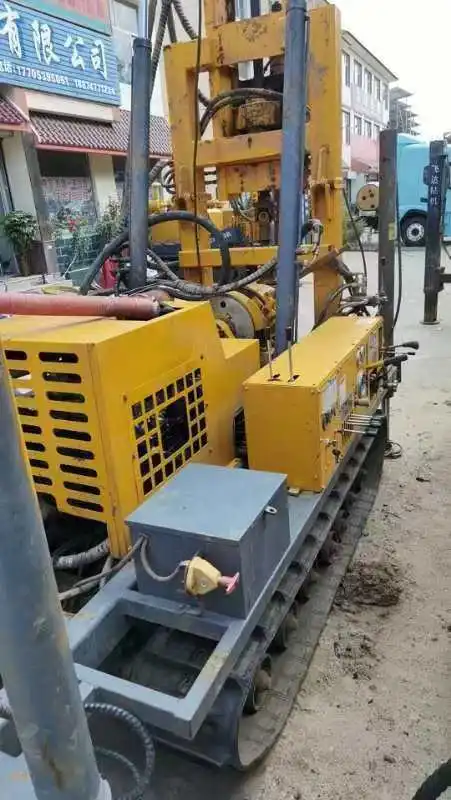

Вторая ручная буровая установка 300 м глубина 6 башенный гусеничный гидравлический буровой станок
- Категория: >>>
- Поставщик: Zhengzhou Yotol Machinery & Equipment Co. Ltd.Zhengzhou Ltd.
Сохранить в закладки 1601273841693:
Описание и отзывы
Характеристики
Product Overview
The JDL350B model geo-technical drilling rig
---The JDL350B model geo-technical drilling rig introduction is a mechanical top driving power head drilling machine.
--- water drilling (mud pump ) + pneumatic drill.
---used for engineering geological exploration, water well drilling, SPT Test.
--- Drilling depth 350 m with 115-350 mm diameter
---crawler mounted , diesel engine power.
FEATURES AT A GLANCE
size: 5.2m*1.6m*2.3m
Diesel engine: 65kW/2400rpm
Rotating Speed rpm: 103、291、488、1050
Maximum Torque N.m: 9500
Drliing Depth : Φ42 normal drill 600M depth
NQ rope 530M depth；Φ76 pneumatic drill 350M depth.
Mud pump: BW160/200/250
Air compressor: 10.5-24.5 bar
PRODUCT SPECIFICATIONS
Model | 350B | ||
Overall Dimension (mm) | Transport Dimensions | 5200*1575*2300mm | |
Working Dimensions | 3480*1575*7600 | ||
Travelling Speed (km/h) | 0--2 | ||

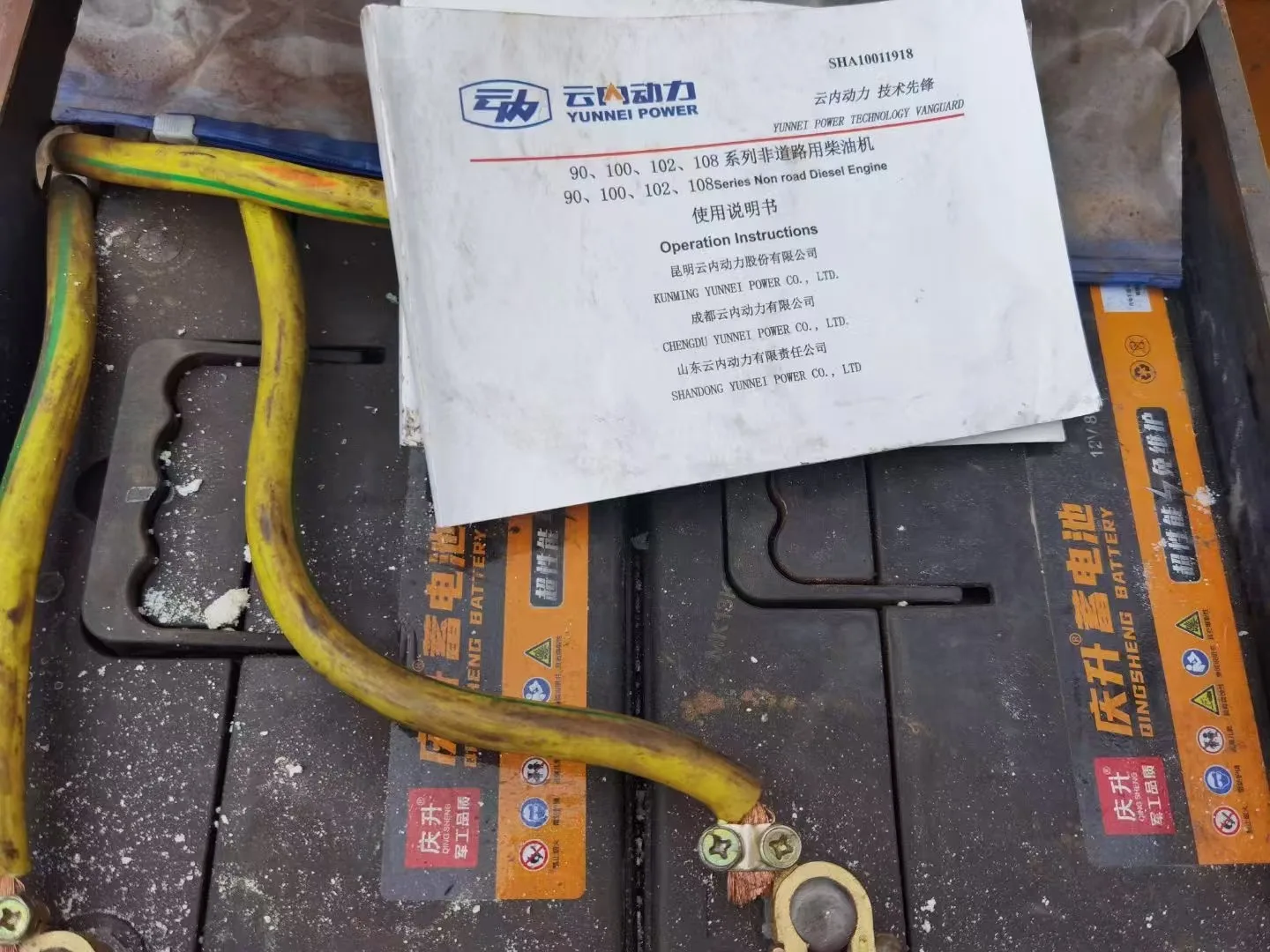

Engine Model | YN33GBZ | ||
Engine Parameter | 65kW/2400rpm（160N.m@1600～1800rpm） | ||
Power Head Rotating Speed rpm（foreward rotation） | 103、291、488、1050 adjustable | ||
Power Head Maximum Torque N.m | 9500 | ||
Ground Clearance (mm) | 250 | ||
Adaptive Stratum | Loose Soil Layer and Bed Rock (hardness f=6～20) | ||
Drilling-in Type | Top drive mechanical rotation, hydraulic propulsion, mud pump or pneumatic impact drilling | ||
Drliing Depth (m) | Φ42 normal drill 600；NQ rope 530；Φ76 pneumatic drill 350 | ||
Working Wind Pressure (MPa | 1.05-2.46 | ||
Gas Consumption Volume (m3/min)/mud pump type | 16-35/BW160（optional） | ||
Drill Rod Diameter (mm)/ Casing Diamater（mm） | selecting according to requirementΦ60、Φ76、Φ89 | ||
Single Advance Length of Power Head (mm) | 3500 | ||
Drilling Hole (Drill) Diameter(mm) | Φ115-350 | ||
Power Head Maximum Propulsive Force (kN) | 85 | ||
Power Head/ Winch Elevating Power (kN) | 120/55 | ||
Casing Maximum Damter/Length （mm） | Φ250*6000 | ||
Total Weight (kg) | 6300 | ||
No | ITEMS | SPECIFICATION | UNIT | QTY |
1 | drilling rig | 300/350/400 | SET | 1 |
2 | Drilling rod | Φ89X1.5M | PIECE | 2 |
3 | Φ89X3M | PIECE | 50 | |
4 | 3wing bit | 400/89mm | PIECE | 1 |
5 | hammer | 10inch | PIECE | 1 |
6 | 5inch | PIECE | 1 | |
7 | hammer joint | 89/5inch | PIECE | 2 |
8 | 89/10inch | PIECE | 2 | |
9 | hammer bit | 300/10inch | PIECE | 1 |
10 | 350/10inch | PIECE | 1 | |
11 | 203/5inch | PIECE | 1 | |
12 | 152/5inch | PIECE | 1 | |
13 | high pressure air hose | 51mmX20M | PIECE | 2 |
14 | fork | 89mm | m | 1 |
15 | eccentric bit | 178mm | PIECE | |
16 | disposable pipe boot | 178mm | PIECE | 10 |
17 | steel wire | 16x20M | PIECE | 1 |
18 | steel wire clip | 16mm | PIECE | 6 |
19 | Tricone bit | 203mm | PIECE | 1 |
20 | 300mm | PIECE | 1 | |
21 | Tricone bit | 203/89mm | PIECE | 1 |
22 | 300/89mm | PIECE | 1 |
PRODUCT CONFIGURATION
1、The drilling rig adopts a mechanical transmission type power head top drive structure, which greatly reduces energy consumption than hydraulic top drive; at the same time, the use of a large thrust cylinder greatly enhances the lifting and drilling pressurization capabilities of the cylinder. The upper and lower ends of the transmission mechanism are fixed, and the high-speed rotation is more stable.
drilling head moves along the mast, mechanical system ,the rotary to move along the mast, mast 7.5m
2、The drilling rig adopts a long-stroke double-speed mechanism, a mechanical power head, and a power head stroke of 3400MM, which is used to improve drilling efficiency, reduce drill plugging and drill burn accidents, and on the basis of reducing drilling auxiliary time, it can also achieve pipe tracking for complex formations. , Casing drilling and other new technologies.
3. The drilling rig uses dual oil pumps to directly supply oil, a single pump is used when drilling, and a double pump is used for confluence when lifting and lowering the drill; the power loss is small and the auxiliary time is short. There is a spare pulley at the oil pump position, which can be connected to generators, electric welders, small mud pumps, etc.
4. Adopting the design of feng shui faucet, the sealing method is reliable, and it can be used for mud drilling and pneumatic hammer drilling. The power head is equipped with an automatic opening and closing mechanism, which is convenient for rope core drilling and casing lifting operations.
5. Equipped with a mature and stable AMT automatic manual gearbox (hydraulic torque converter), the power head output speed is up to 99-1309r/min, the speed range, and the maximum output torque is 13400N.m, the speed change operation is convenient and sensitive.
6. The drilling rig retains the original mechanical hoist to meet the technological requirements for dynamic exploration and hammer hammering；
7. The outrigger cylinder can be automatically loaded with a stroke of 1.5m.。
8. The drilling rig is in machinery. Some functional interfaces are reserved in the hydraulic system, which can be expanded according to the technological requirements of different users.
Похожие товары

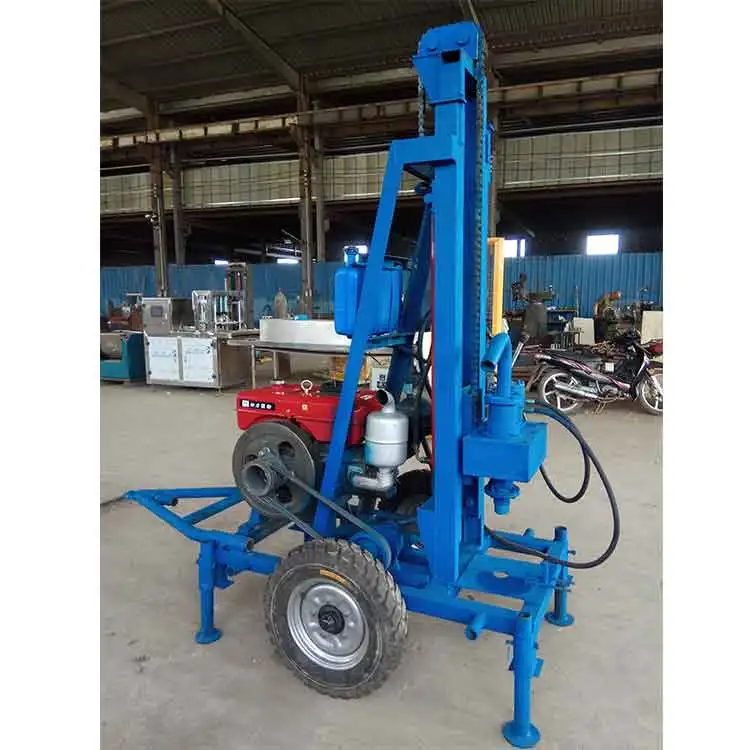

Регулируемые мини-буровые машины для скважин портативная буровая установка водяных с сертификацией Ce
1 800,00-3 200,00 $
Бензин yn27c бензин внутреннего сгорания yn27 бензиновая буровая установка pionjar 120
350,00-450,00 $
Портативный 75-130 мм Пневматический воздушный компрессор интегрированная буровая установка DTH
15 000,00-19 900,00 $

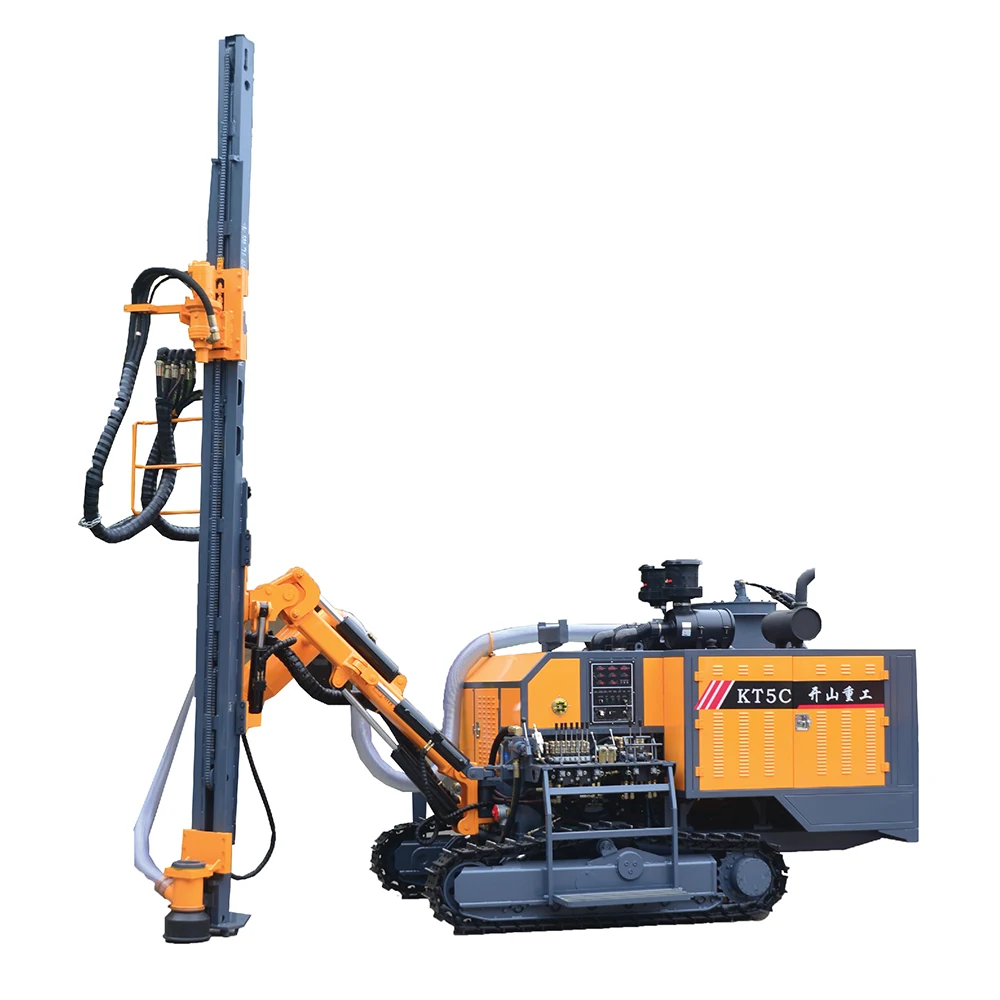

Заводская поставка интегрированный гусеничный станок KT5C Mining Dth буровая установка
