Один дюйм ANSI B16.9 Din стандарты PN10 стальной соединительной трубы для заводов по химической обработке ПВХ из нержавеющей стали PP материалы
3,80-5,00 $
SCH 80 ПВХ один кусок фланца 4 дюйма нормальный размер
- Категория: >>>
- Поставщик: Ningbo Leadwin International Trade Co. Ltd.Ningbo Ltd.
Сохранить в закладки 1601362464327:
Описание и отзывы
Характеристики
C

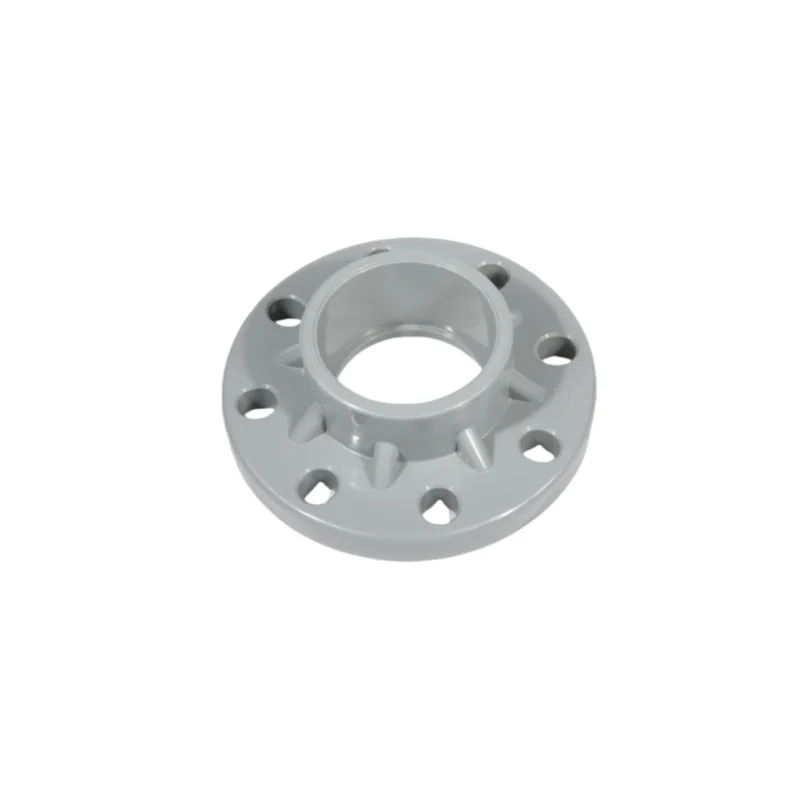

SCH 80 PVC One Piece Flange,4 Inch Normal Size Description:
SCH 80 PVC One-Piece Flange
1.Product description : PVC One-Piece Flange
2.Material:UPVC
3.Size:1/2 inch to 8 inch
4.Color: Gray or customize
5.Connect:Socket way
6.Standard:ASTM D 1785 SCH80
7.Certificate:NSF,ISO,SGS
Product Drawing
SCH 80 PVC One Piece Flange,4 Inch Normal Size Dimensions
| SCH 80 PVC One-Piece Flange,PVC\\CPVC,data specification and drawing | |||||||||||
Item size (*") | diameter (mm) | ||||||||||
| D0 | D1 | d0 | d1 | d2 | d3 | da | T | H | L | hole number | |
| 1/2" | 89.00 | 60.30 | 29.54 | 21.54 | 21.23 | 17.00 | 16.00 | 23.22 | 13.00 | 27.72 | 4 |
| 3/4" | 89.00 | 69.85 | 35.27 | 26.87 | 26.57 | 22.50 | 16.00 | 26.40 | 14.00 | 30.90 | 4 |
| 1" | 108.00 | 79.38 | 43.66 | 33.66 | 33.27 | 29.00 | 16.00 | 29.57 | 15.00 | 34.10 | 4 |
| 1-1/4" | 117.00 | 88.90 | 53.02 | 42.42 | 42.04 | 38.00 | 16.00 | 32.75 | 15.00 | 38.75 | 4 |
| 1-1/2" | 127.00 | 98.43 | 59.86 | 48.56 | 48.11 | 43.00 | 16.00 | 35.93 | 17.00 | 41.95 | 4 |
| 2" | 152.00 | 120.65 | 72.23 | 60.63 | 60.17 | 55.00 | 19.00 | 39.10 | 19.00 | 46.10 | 4 |
| 2-1/2" | 178.00 | 139.70 | 88.00 | 73.38 | 72.85 | 67.50 | 19.00 | 45.45 | 20.00 | 53.00 | 4 |
| 3" | 191.00 | 152.40 | 105.30 | 89.31 | 88.70 | 83.00 | 19.00 | 48.63 | 20.50 | 57.15 | 4 |
| 4" | 229.00 | 190.50 | 132.00 | 114.76 | 114.07 | 106.00 | 19.00 | 58.15 | 21.00 | 66.65 | 8 |
| 5" | 254.00 | 216.00 | 162.00 | 141.81 | 141.04 | 133.00 | 22.00 | 67.68 | 23.50 | 77.50 | 8 |
| 6" | 284.00 | 241.30 | 190.85 | 168.83 | 168.00 | 160.00 | 22.00 | 77.20 | 26.50 | 88.20 | 8 |
| 8" | 343.00 | 298.45 | 245.84 | 219.84 | 218.69 | 208.00 | 22.00 | 102.60 | 27.00 | 113.60 | 8 |
SCH 80 PVC One Piece Flange,4 Inch Normal Size Packing List
| Packing List | |||||
| Size | Weight (g/pcs) | Pcs/ctn | Length (cm) | Width (cm) | Height (cm) |
| 1/2" | 98.70 | 175 | 36.00 | 36.00 | 21.00 |
| 3/4" | 131.78 | 144 | 32.00 | 32.00 | 28.00 |
| 1" | 173.78 | 96 | 36.00 | 36.00 | 21.00 |
| 1-1/4" | 206.85 | 84 | 39.00 | 30.00 | 28.50 |
| 1-1/2" | 294.00 | 58 | 36.00 | 36.00 | 26.00 |
| 2" | 427.40 | 45 | 41.00 | 41.00 | 24.00 |
| 2-1/2" | 644.70 | 24 | 43.50 | 31.00 | 30.00 |
| 3" | 761.80 | 30 | 48.50 | 36.00 | 32.00 |
| 4" | 1104.00 | 16 | 42.50 | 42.50 | 28.00 |
| 5" | 1500.30 | 12 | 53 | 38 | 35.5 |
| 6" | 2016.00 | 10 | 53.5 | 44.5 | 30 |
| 8" | 3294.38 | 6 | 65 | 35.5 | 35 |
Quality Warranty
1.The inquiry will be replied within a workday since we received the inquiry.
2.The samples will be sent out in 3 days in required, but the express charge usually paid by your side, but the fee will be rebound when we have formal order.
3.We send the same quantity products free or send payment back once customers find problem when get goods.
4.We will reply you within a workday and come up with solutions within 5 workdays when we reveive your claim.
About US
Contact us
Похожие товары
Цельный фланец фитинги для труб SCH80 ANSI DIN JIS CNS пластиковые ПВХ сварные интегрированные фланцы производитель

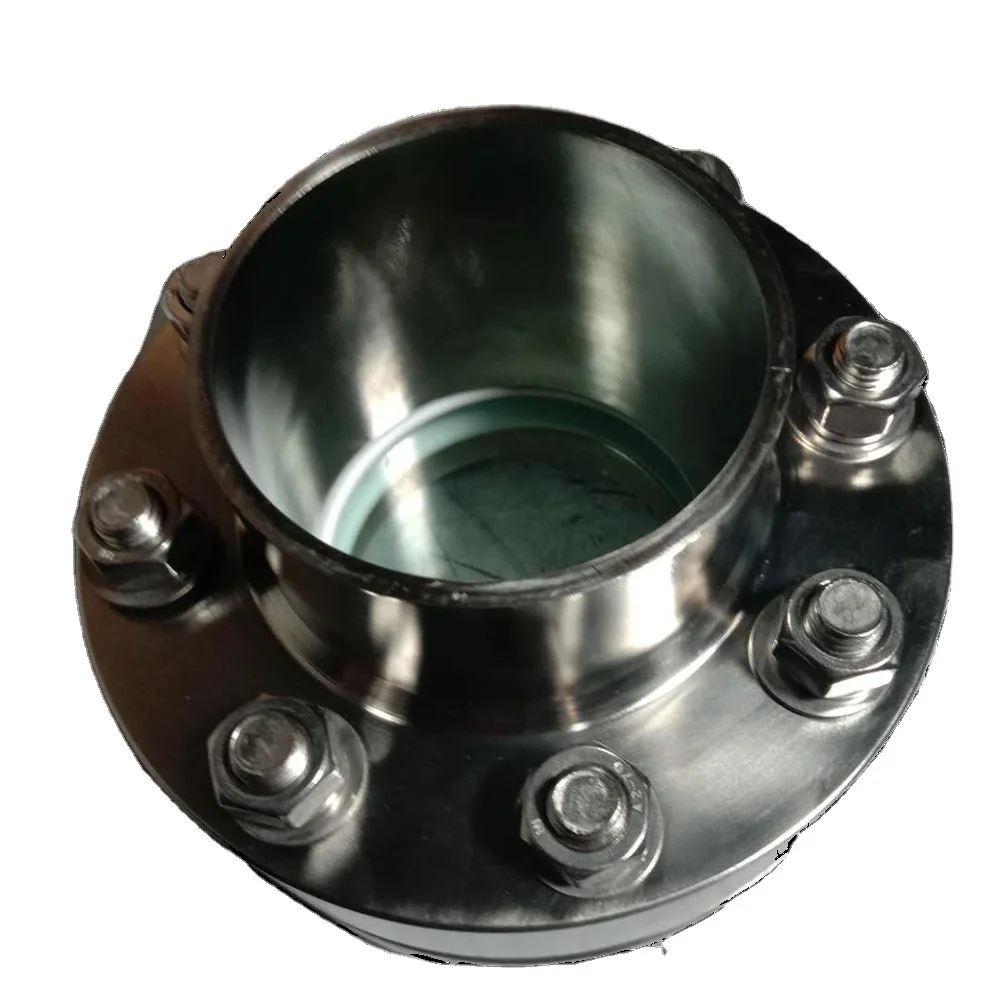

SS304 санитарно 3 дюйма фланцевые смотровое стекло 10bar с длинной шеей
Труба и фитинг IFAN PPR 15884 белый цвет аксессуары фитинги для сантехники
0,03-0,05 $

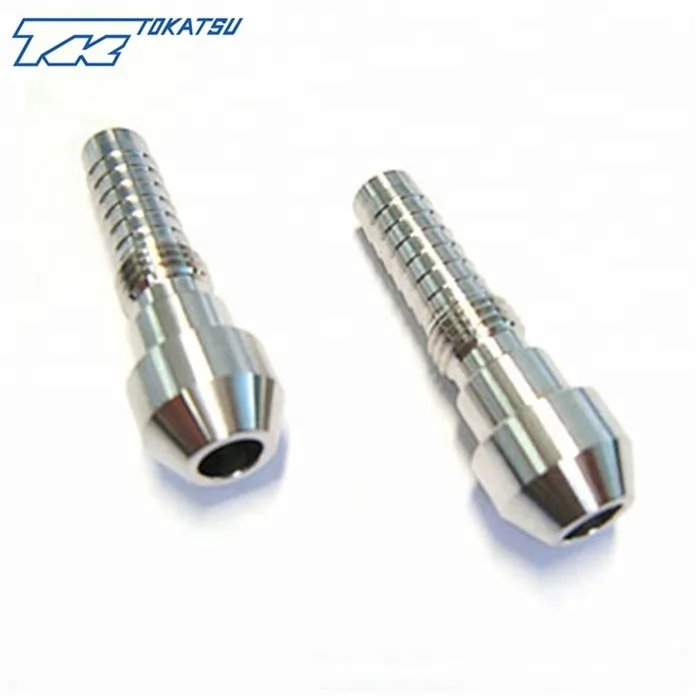

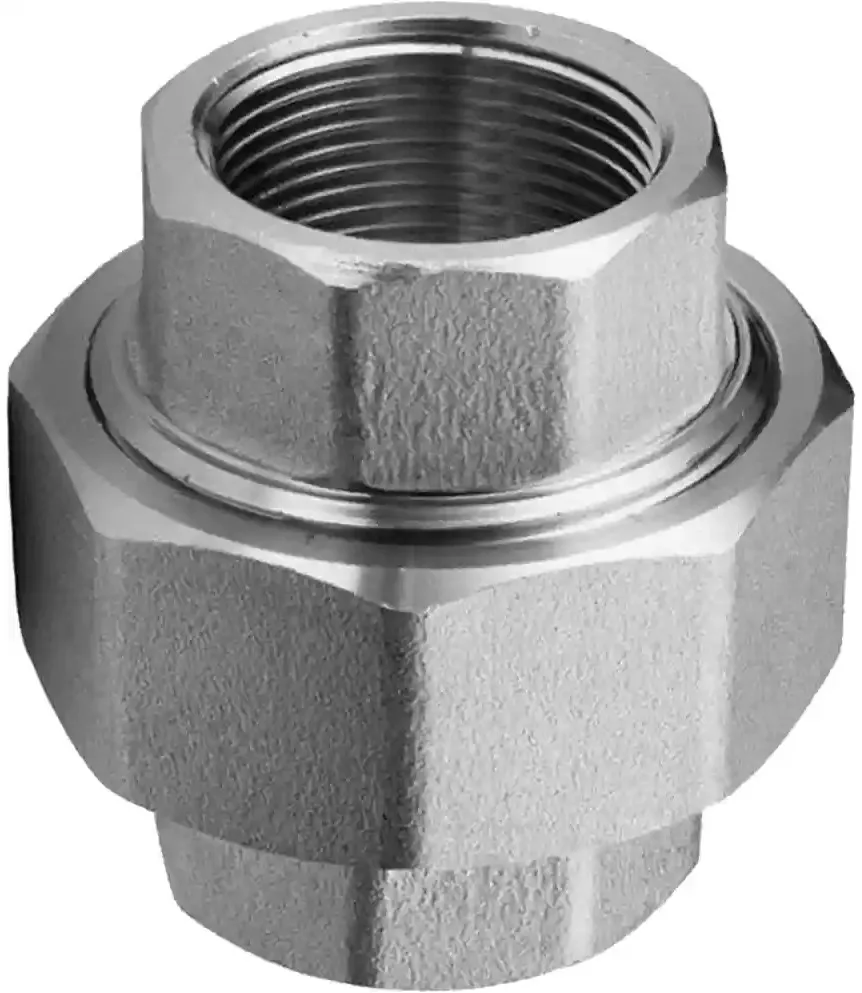

NPT/BSP штекер/гнездо из нержавеющей стали резьбовой адаптер высокого давления фитинги ПТФЭ
2,00-3,00 $

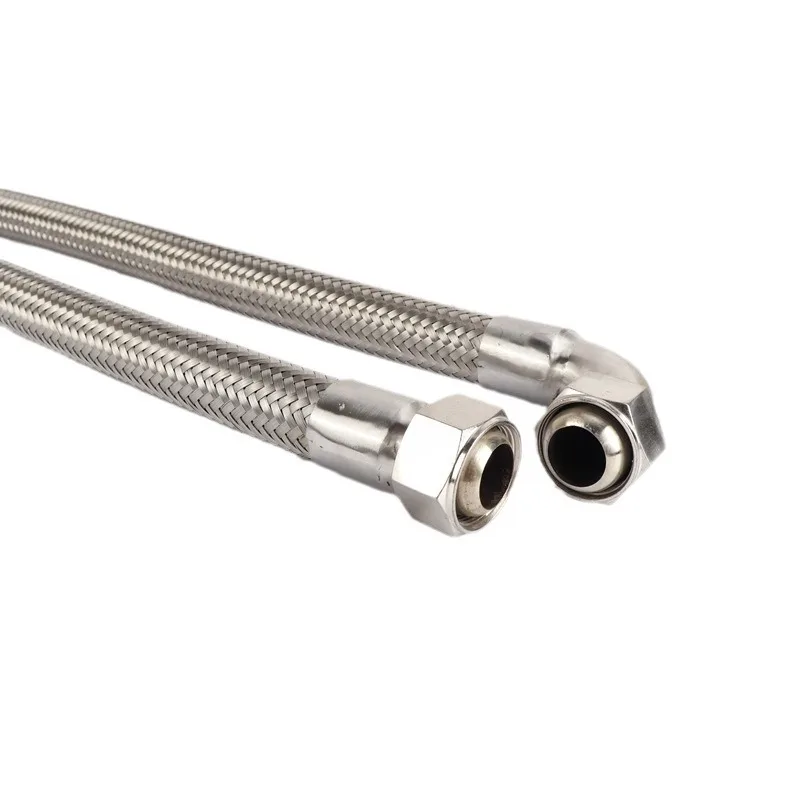

Недавно Модернизированный износостойкий устойчивый к ржавчине металлический шланг гибкий газовый соединительный
1,20-2,38 $

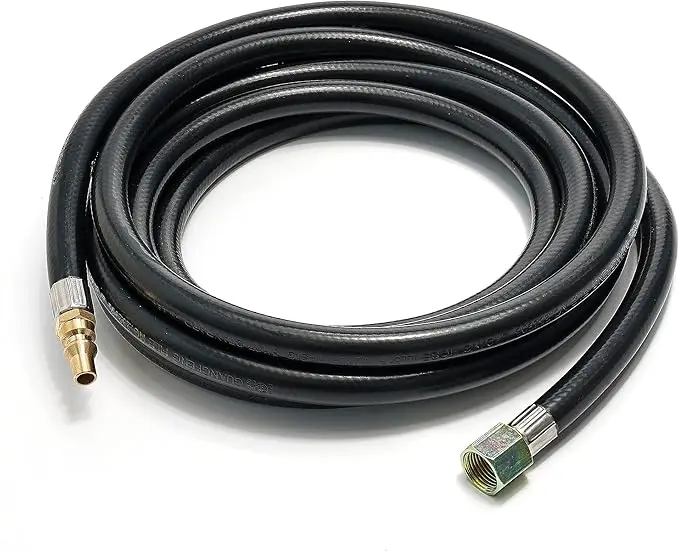

Быстроразъемный пропановый шланг 12 футов RV для RV/прицепа подключается к BBQ переносная пожарная яма
4,00-4,60 $

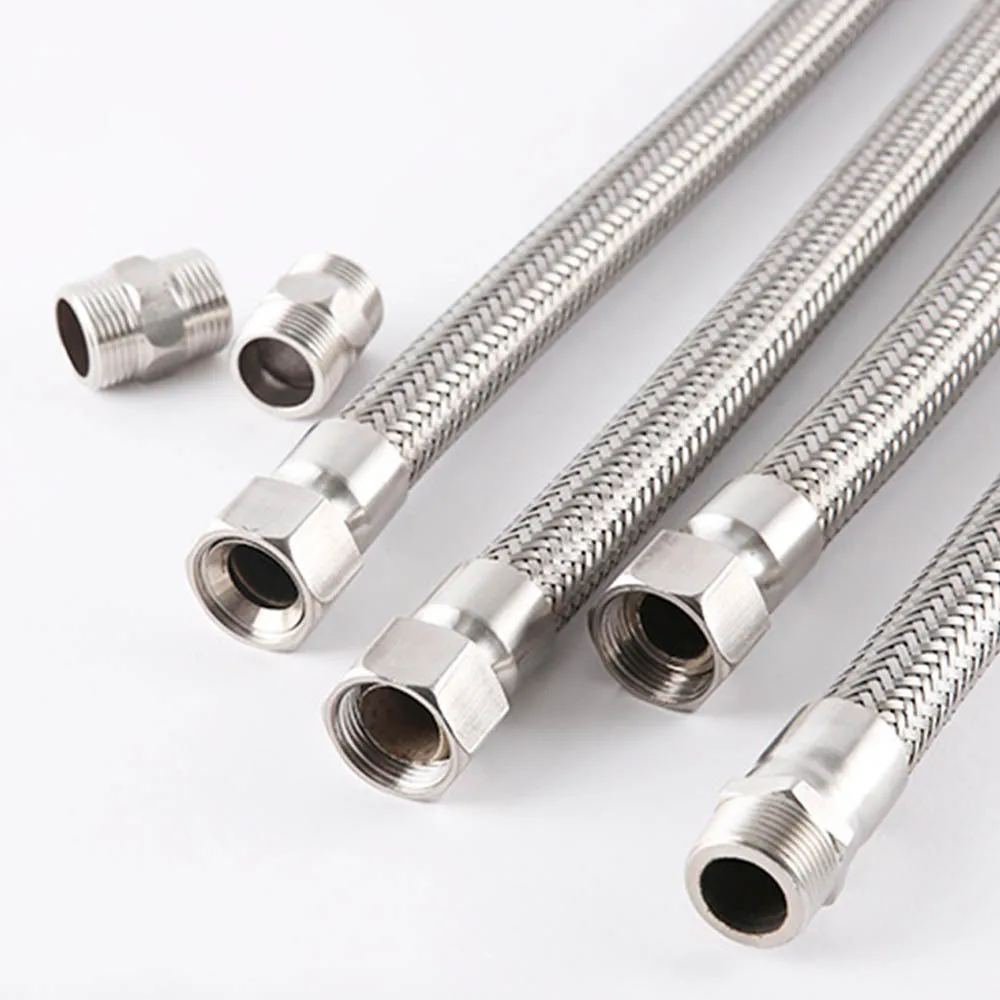

304 металлический шланг с резьбой из нержавеющей стали гибкий трубопровод изогнутый Гибкий Металлический Полый
