Product Description
High Quality Vmc1370 Vmc 5-axis Vertical Cnc Machining Center
The feed axis machining center for X, Y, Z coordinate control, spindle servo motor powered,magazine capacity of 16. can achieve a variety of disc-type, plate type, shell, Cam, mold and other complex parts in a single setup, complete the drilling, milling and processing a variety of processes, boring, expanding, reaming, tapping,etc. suitable for many varieties, small batch production of complex, high-precision machining of parts to better show its superiority.
CNC Machining Center Application:High quality resin sand
Taiwan spindle
Taiwan ball screw and locking nut
Taiwan pressure cylinder
Japanese NSK bearing germany R+W coupling
Automatic lubrication system
Chip conveyor at optional
Vertical Machining Center Application:
This VMC is suitable for mechanical processing and mold making .And it can adapt to the processing
requirement from rough machining to finish machining .It can also finish many working procedures like milling ,drilling
,tapping,boring ,etc.
TAIWAN PRECISION SPINDLE
1. Spindle taper is BT40;
2. Spindle speed 8000rpm , can enlarge to 10000rpm or 12000rpm
3. Taiwan Spindle passed dynamic balance ISO rating test
2. Spindle speed 8000rpm , can enlarge to 10000rpm or 12000rpm
3. Taiwan Spindle passed dynamic balance ISO rating test

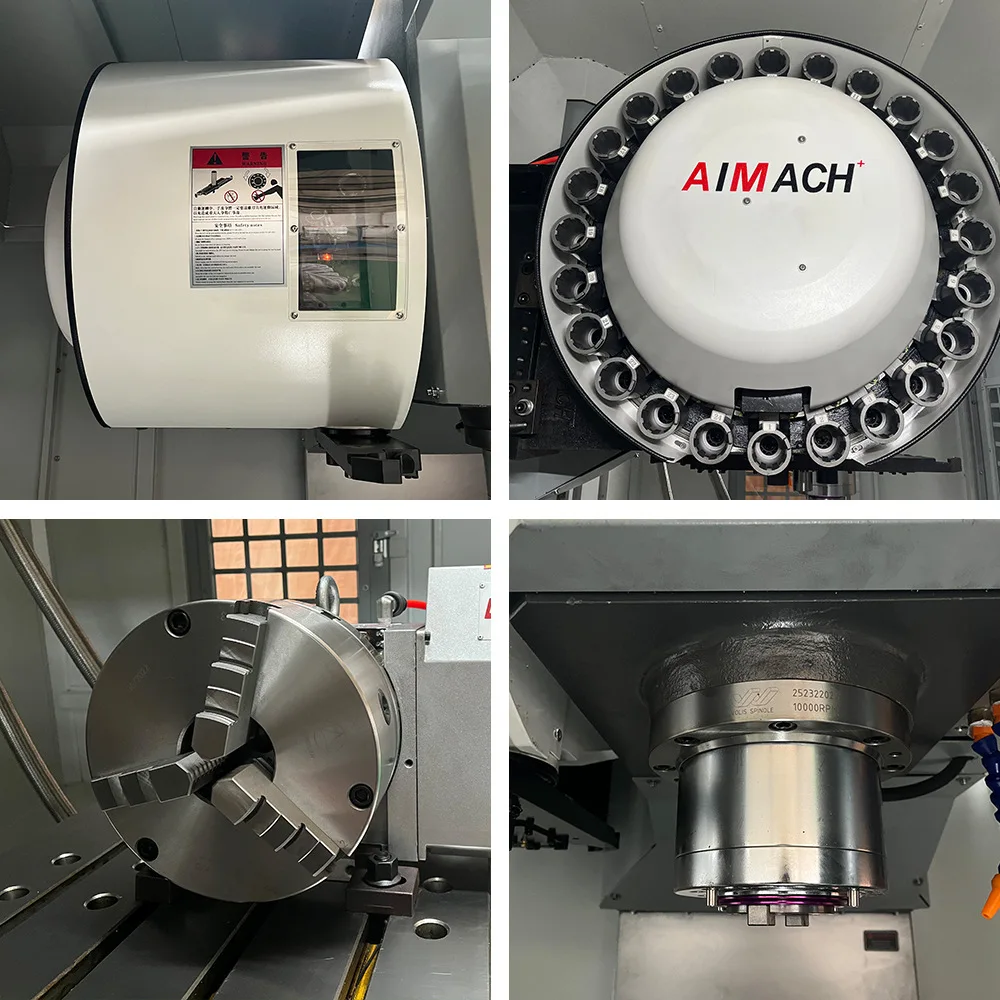

TAIWAN TOOL MAGAZINE
1. Standard with Taiwan 24 Arm tool magazine, double arm clamping to make a fast exchange.
tool change time only 3 seconds.
2. Brand: OKADA
tool change time only 3 seconds.
2. Brand: OKADA
TAIWAN PRECISION LINEAR RAILS
1. Taiwan high speed roller linear guide rail, positioning accuracy can reach μm class
2. Brand: HIWIN or PMI
2. Brand: HIWIN or PMI
SCREW AND COUPLING
1. Taiwan precision lead screw,
2. lead screw bearing using SKF or NACHI bearing,
3. coupling R+W directly connected
2. lead screw bearing using SKF or NACHI bearing,
3. coupling R+W directly connected

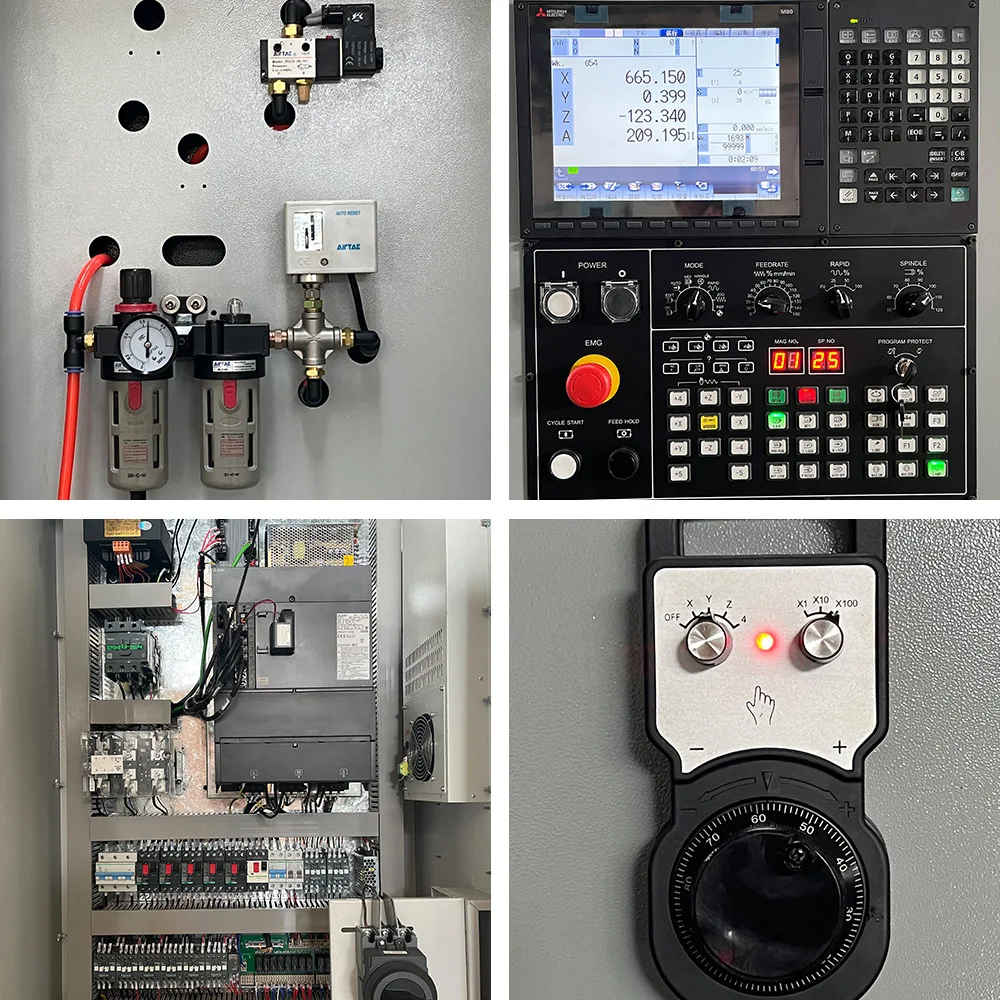

CONTROL SYSTEM
Standard: GSK / KND control
Optional : Siemens , FANUC, Syntec ect.
Optional : Siemens , FANUC, Syntec ect.
AIR CONDITIONER
Standard with Industrial electrical cabinet air conditioner.
Cooling the electric box better .
Cooling the electric box better .
Model | VMC1370 (GSK25i system) | VMC1580(GSK25i system) |
Travel parameters of 3 axis | ||
X /Y/Z axis travel | 1300/700/700mm | 1500/800/700mm |
Spindle nose to table surface | 110-810mm | 130-860mm |
X/Y/Z axis AC servo motor | torque N.m 22/22/30 | torque N.m 30/30/38 |
Spindle center to column surface | 750mm | 810mm |
Worktable | ||
table size | 1400×700mm | 1800×800mm |
Max.loading | 1000Kg | 1500kg |
T Shot | 5-22×140mm | 5-22×135mm |
Feeding parameters | ||
X/Y/Z axis rapid feed | 24/24/20m/min | 20/20/15m/min |
Cutting feed | 1-10m/min | 1-6m/min |
Spindle parameters | ||
Main shaft connection | Belt | Belt |
Spindle taper | BT40-150 | BT50-155 |
Range of spindle speed | 8000rpm(Optional:10000 ) | 8000rpm(Optional:10000 ) |
Spindle motor | 11kW | 15KW |
ATC paremeters | ||
ATC capacity | 24qty | 24qty |
Max.tool dia | Φ80/Φ150mm | Φ127/Φ200 |
Max.tool weight | 8kg | 18kg |
Precision | ||
Position accuracy(JIS standard) | ±0.008/300mm | ±0.008/300mm |
Repeat positioning accuracy(JIS standard) | ±0.005mm | ±0.005mm |
Shape and weight | ||
Dimensions | 3700×2750×2800mm | 4260×3250×2940 |
Weight | 8200kg | 13000kg |
TOOL UNCLAMP CYLINDER
Taiwan spindle Tool unclamp cylinder
LUBRICATION SYSTEM
Automatic centralized lubrication device .
AIR STORAGE TANK
Air storage tank to ensure the stability of spindle tool change
STRONG CHIP PUNCHING
Strong chip punching as standard
AIR GUN AND WATER GUN
High-pressure air guns and high-pressure water guns
TESTING
Each machine passed Renishaw laser interferometer testing and ballbar testing
MACHINE CONSTRUCT
1. High strength high quality cast iron, 2. long span bed base and vertical column structure
SCHNEIDER ELECTRICAL COMPONENTS
1. with Schneider safety electrical components
2. quick plug as standard
2. quick plug as standard
