SATA to NGFF (M.2) adapter PHIYO

Model:ADP-S2NB

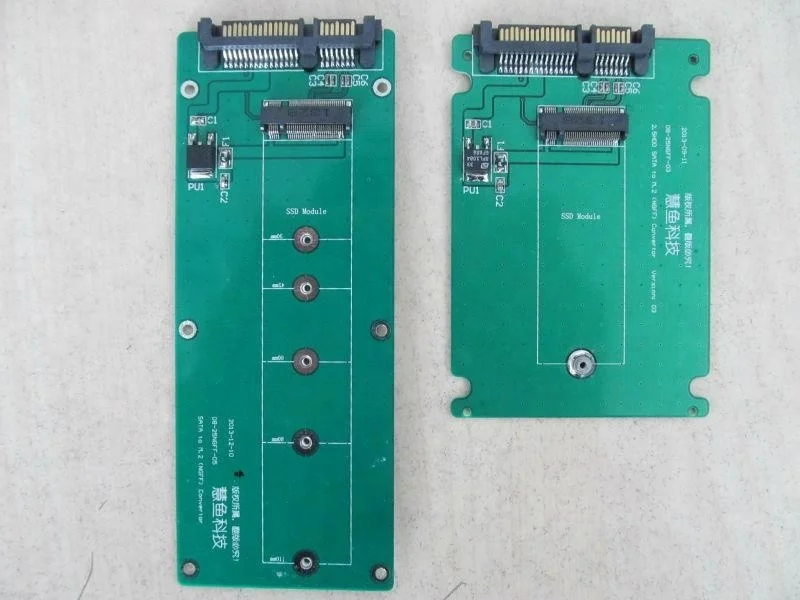

      ADP-S2NB adapter converts NGFF (M.2) interface into a standard SATA interface, which allows

NGFF (M.2) SSD to be used in a PC as a SATA SSD, and it can be connected to a standard SATA

interface hard disk duplicator to do mass duplication.

Features:

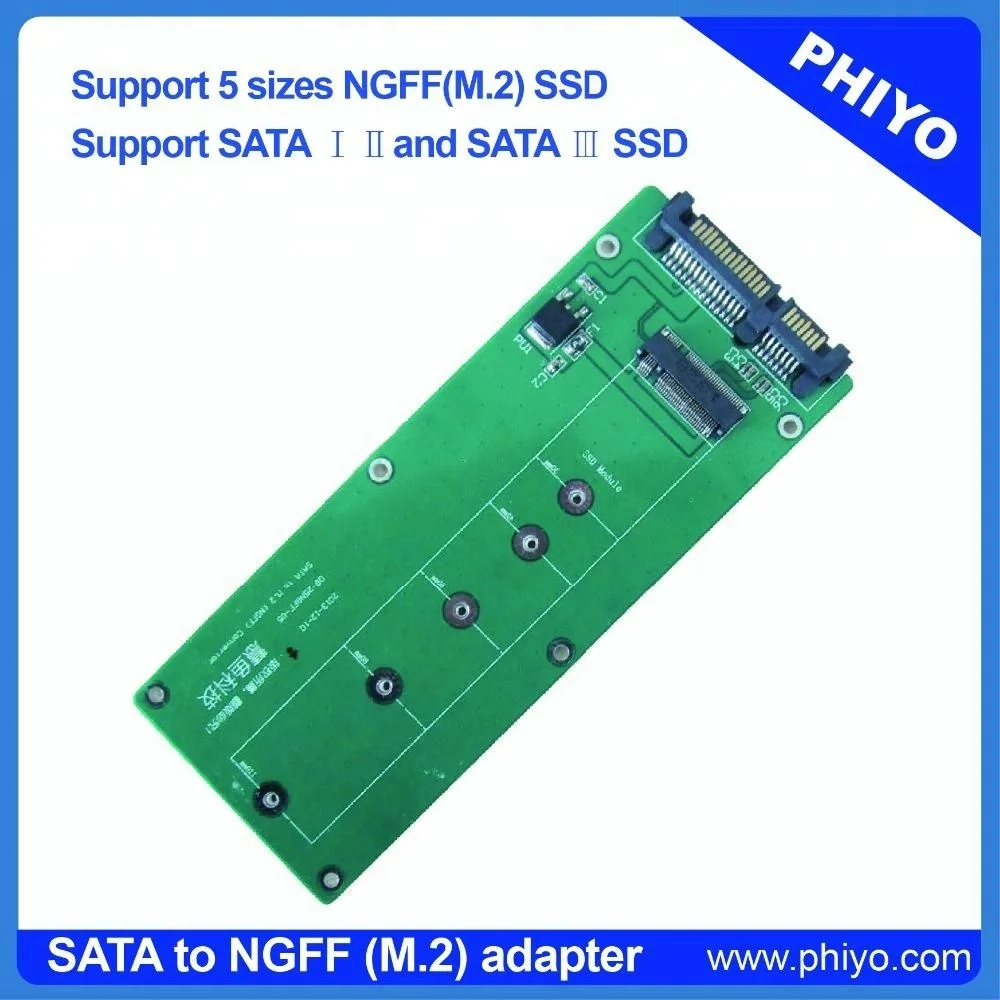

1. 1. Support 5 sizes NGFF(M.2) SSD: 11022,8022,6022,4222,3022;
2. 2. Support SATA ⅠⅡand SATA Ⅲ SSD;
3. 3. Reserve 5 holes for cylinder welding according to user’s needs;
4. 4. Use high-power LDO chip to provide enough power supply to SSD;
5. 5. Unique resettable fuse design to protect equipment;
6. 6. Reserve location holes to fix on fixture or stand;
7. 7. Simple installation , driver no need;
8. 8. Support NGFF SSD boot up OS;
9. 9. Support OS:win8,win7,windows XP/2000/98/95,DOS, Linux,MAC OS;
10. 10. Support all PHIYO’s SATA hard disk duplicator.

Specification:

SATA interface:7+15 pin SATA connector

NGFF(M.2): B key NGFF(M.2) connector

Dimension:142mm(L) * 55mm (W)

Weight:20g

Input Voltage:+5V ± 5%

Output Voltage:+3.3V/3A ± 5%

Environment:-10~60°C (Temperature), 10%~80%(Humidity)

Reserving holes for cylinder welding according to user’s needs.(Please inform us the SSD’s size in advance, thank you.)

Support NGFF(M.2)SSD’s sizes:

Type A: 110mm (L) x 22mm(W)

Type B: 80mm (L) x 22mm(W)

Type C: 60mm (L) x 22mm(W)

Type D: 42mm (L) x 22mm(W)

Type E: 30mm (L) x 22mm(W)

ADP-S2NB adapter supports SATA NGFF(M.2) SSD but do not support PCI-E NGFF SSD.

It is used B Key connector for ADP-S2NB adapter, and it supports B key and B+M key SSD.

Product Testing Report:

Test Environment :

MB:ASUS P8P67

CPU:Intel i5-2500

DDR: Kingston 4G

OS:Win7 64bit

Temperature :Indoor 25°C

Testing SSD: NGFF (M.2) SSD LITE-ON LGT-128M6G

Test Result:

1. CrystalDiskMark 3.01 Performance Test:

 2. ASS SSD Benchmark 1.7 Performance Test:

 3. AnvilBenchmark RC6Performance Test:

4. BurnInTest 7.1 Performance Test
