WE6 Тип 6x серии мокрый соленоидный управляемый направленный клапанNG 6 давление до 31,5 МПа расход до 80 л/мин
Описание модели
Символ
Принцип работы
Мы вводим клапан направленного управления управляется соленоидным для управления направлением потока и вкл. Клапан в основном состоит из корпуса клапана (1) один или два соленоидов (2) контрольная катушка (3) и одна или две пружины сброса (4) при отключении электричества контрольная катушка (3) Находится в центре или первоначальном положении при помощи пружины сброса (4), за исключением импульсного клапана, управляемая катушка (3) Управляется влажным соленоидным (2) Для того, чтобы убедиться в удовлетворении эксплуатации, полость соленоида должна быть заполнена маслом. Сила соленоида (2) проходит через стержень (5) действует на контрольную катушку (3) она будет нажимать на необходимое положение во время статического положения. Масло свободно течет от P к A, B, к T P к B или A к T, когда соленоид (2) от контрольной катушки (3) Будет нажат на исходное положение пружиной сброса (4) для выбора ручного срочного действия (6) Может управлять катушкой (3) движения, когда соленоид Off 4WE 6 .. 6X/O... тип (только ограничительный символ A.C.D) Тип состоит из двух позиций переключения и двух соленоидов без положения клапана направленного управления 4WE 6 .. 6X/OF... (импульсный клапан, только ограничительный символ A.C.D) Он состоит из двух позиционных переключателей, двух соленоидов и одного позиционера, направленного регулирующего клапана, два положения переключения соответственно фиксируются, поэтому соленоид не требует долгое время Вставной Дроссельный клапан (4WE 6 .. 6X/.../B ..) Из-за особенного рабочего состояния при переключении он может отображаться как превышение функциональной кривой потока припуска при этом состоянии он должен установить вставную вилку thnttling вилка устанавливается на P порт направленного регулирующего клапана.
Технические paramter
Установочная позиция
Slective
В самой высокой температуры окружающей среды
T
°C
До 50
Вес
С одним электромагнитный клапан
М
Кг
1,45
С двумя электромагнитный клапан
М
Кг
1,95
Максимальное рабочее давление
Порт A, B, P
P
МПа
31,5
Порт T
P
МПа
До 21(=); До 16(-) Если рабочее давление превышает допустимое давление для катушки A и B порта клапана T должен быть как порт утечки
Максимальный расход
ГВ
Л/мин
До 80(=); До 60(~)
Площадь потока (положение переключения O)
Катушка Q
А
Мм2
О районе с самой высокой оценкой 6%
Катушка W
А
Мм2
О районе с самой высокой оценкой 3%
Гидравлическое масло 1) Нанесите на уплотнение perbunan viton 2) для использования только витонное уплотнение
Минеральное масло (HL,HLP) DIN51 524 1); Быстрое биологическое растворение масла в соответствии с VDMA 24 568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетический эфир) 2); Другие масляные по мере необходимости
Масло с изменением температуры диапазон
°C
От-30 до + 80 (с пербунаном)
От-20 до + 80 (с витонным уплотнением)
Диапазон вязкости
Мм2/S
2,8 до 500
Загрязняющих веществ градусов
Высокий уровень загрязнения масла является девятым классом NAS 1638 рекомендуется использовать масляный фильтр с минимальной тонкостью фильтра ≥ 10 ≥ 75
Данных электроэнергии
Вольт типа
Постоянного тока
Переменного тока
В наличии вольт
U
V
12, 24, 42, 60, 96, 110, 180, 205220
42, 110, 120, 220 В переменного тока, 50/60 Гц
Допустимый вольт (допустимый Вольт)
%
± 10
Потребляемая мощность
P
W
30
-
Мощность держать
P
VA
-
50
Мощность импульса
P
VA
-
220
Работа повторения
100%
100%
Время повторяя нажмите кнопку ВКЛ
T
Г-жа
От 25 до 45
От 10 до 20
ISO 6403 off
T
Г-жа
От 10 до 25
От 15 до 40
Частота переключений
Время/ч
До 15000
До 7200
Степень изоляции согласно DIN40050
IP65
IP65
Катушка temperatare
°C
До + 150
До + 180
Это корреляционный Электрический провод должен быть заземлен
Характеристика кривой (измеряется при & nu;= 41 мм2/S t = 50 °C)
7 символ «R» включен в положение переключения A-B 8 символ «G» и «T» находится в центре P-T
Ограничение функции переключения (измеряется при & nu;= 41 мм2/S t = 50 °C)
Рабочий лимит для предоставления полезен для двух условий потока направления (как для P порта потока к A возвращения B к T в то же время) Когда поток в одном направлении (Если порт от P до A B подключен) из-за напряжения потока в клапане предел переключения может упасть cloun Рабочий предел измеряется, когда соленоид находится на рабочей температуре из-за напряжения 10% и резервуара без давления подшипника
DC электромагнитный клапан Пример: G24:24V
AC Электромагнитный Клапан Пример: W230:230 В, 5 Гц
AC Электромагнитный Клапан Пример: W230:230 В, 5 Гц
Кривая
Символ
Кривая
Символ
Кривая
Символ
1 2 3 4 5 6 7 8 9 10
A, B V A, B F, P J G, H, T A/O, A/OF, L, U C, D, Y М E, R, C/O, C/OF D/O, D/OF, Q, W
11 12 13 14 15 16 17
18
A, B V A, B F, P G, T H A/O, A/OF, C/O, C/OF D/O, D/OF, E, J, L M, Q, R, U, W C, D, Y
19 20 21 22 23 24 25 26 27 28
A, B V A, B F, P G, T J, L, U A/O, A/OF, Q, W C, D, H, Y C/O, C/OF, D/O, D/OF M R
Внешние размеры: клапан с соленоида постоянного тока, сотрудничающий с поверхностной Тонкой механической обработкой
1,1 соленоид "А" (серый разъем) 1,2 соленоид "b" (черный разъем) 2. Срочная ручная работа 3. Размер соленоида "N" с ручным срочным управлением 4. Разъем в соответствии с DIN43650 5. Именная табличка 6. Уплотнительное кольцо 7. Для использования одной вилки соленоидного клапана 8. Снимите разъем для запроса пространства 9. Снимите катушку для запроса пространства 10. Фиксированная винтовая гайка с затягивающимся крутящим моментом M = 4 нм 11. Монтажная поверхность согласно DIN24 340, тип ISO 4401 и CETOP-RP 121 H Больничная койка может помочь вам G341/01(G1/4 ”) G342/01(G3/8 ”) G502/01(G1/2 ”) Фиксированный винт клапана M5X50 GB70-85-10.9 Затянутый крутящий момент MA = 8,9 нм
Внешние размеры: клапан с соленоида переменного тока, сотрудничающий с поверхностной Тонкой механической обработкой
1,1 соленоид "А" (серый разъем) 1,2 соленоид "b" (черный разъем) 2. Срочная ручная работа 3. Размер соленоида "N" с ручным срочным управлением 4. Разъем в соответствии с DIN43650 5. Именная табличка 6. Уплотнительное кольцо 7. Для использования одной вилки соленоидного клапана 8. Снимите разъем для запроса пространства 9. Снимите катушку для запроса пространства 10. Фиксированная винтовая гайка с затягивающимся крутящим моментом M = 4 нм 11. Монтажная поверхность согласно DIN24 340, тип ISO 4401 и CETOP-RP 121 H Больничная койка может помочь вам G341/01(G1/4 ”) G342/01(G3/8 ”) G502/01(G1/2 ”) Фиксированный винт клапана M5X50 GB70-85-10.9 Затянутый крутящий момент MA = 8,9 нм
Подключение Больничная койка может помочь вам
1. Соединительная поверхность клапана 2. Касательная пластина 3. Фиксированный винт клапана 4. Фиксированный винт клапана из четырех частей M5X50 GB70-85-10.9 крутящий момент 9N.m

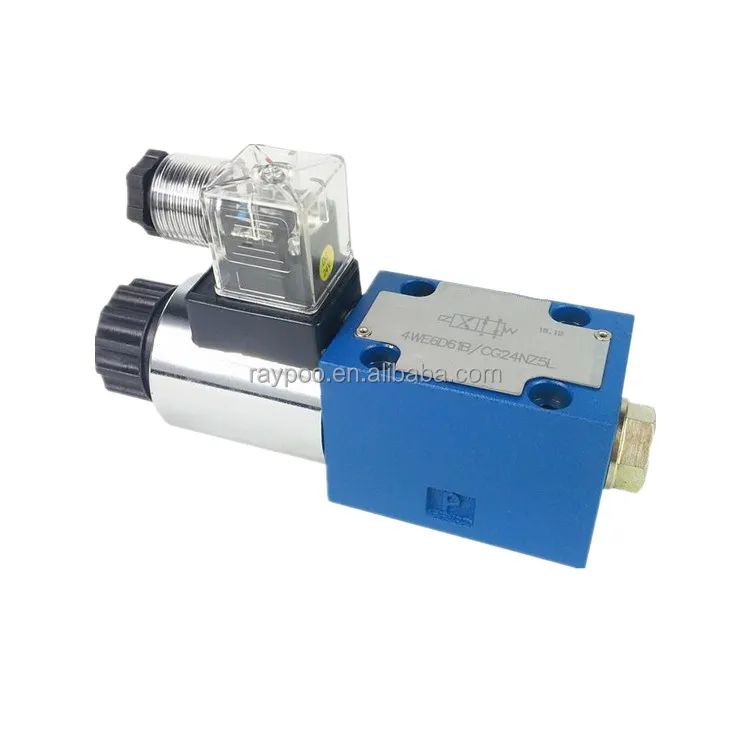

Клапан фотографии:
Особенности:
Подключите Соленоидный клапан для облегчения замены слабых катушек.
Все катушки и тела взаимозаменяемы, сохраняя одинаковый допуск на внутреннюю утечку.
Влажный тип соленоидного клапана, который является подвижными частями, погружается в масло. Это обеспечивает низкий уровень шума.
Испытание на Высокое напряжение до 1500 В/мин.
Тест на сопротивление изоляции превышает 100 МОм
Мгновенное переключение сигнала занимает прибл. 0,1 сек.
Катушка переключения прибл. 30000000 раз
Н класс изоляции катушки, которые могут сопротивляться до 180 °C
Упаковка & Доставка
Как упакованы и отправлены заказы?
Зависит от заказов клиентов. Все товары тщательно упаковывается в полиэтиленовый пакет с наружную коробку и деревянном поддоне (фумигации).
Может быть настроен в соответствии с требованиями заказчика
Наши услуги
Мы обеспечиваем гидравлические системы смазочного масла, пневматический технологический консалтинг, проектирование системы,И запчасти.
Может ли Raypoo предложить OEM сервис?
YEs. Raypo может предложить OEM с брендом клиента и торговой маркой на продукт.
Поставляются ли товары Raypoo с гарантией?
Да. Raypoo предлагает гарантию 1 годE без использования грубого обращения со всеми покупками, которые начинается с коносамента.
Информация о компании
Шэньчжэнь raypoo является производителем гидравлических продуктов и инженерных решений, обслуживающих рынок жидкой энергии.
Компания предлагает инженерную и производственную команду, способную обеспечить передовые технологии в проектировании и производстве уникальных жидких силовых компонентов и электронных элементов управления.
Участие компании фокусирует свой опыт на рынках, на которых клиенты требуют наивысшего качества, быстрой доставки, высокой производительности и отзывчивой поддержки послепродажного рынка.
Продукция компании включает в себя гидравлические насосы, гидравлические двигатели, гидравлический клапан, клапаны управления коллекторами, гидравлические цилиндры, отрасли, которые используют эти продукты, включают в себя первичные металлы, машинный инструмент, автомобиль, нефть, строительное оборудование, химикат, пластик, стекло, пиломатериалы, резина и продукты питания.
Компания стремится обслуживать рынки, требующие высоких технологий и опыта, где необходимы надежность, высокая производительность и более длительный срок службы.
TПродукты продаются как отдельные компоненты или интегрированы в высокую производительностьПриложений.
Завод и оборудование для фотографии :
Вопросы и ответы
В. Как запросить производствоЦеновое предложениеОт raypoo?
A. Позвоните нам или отправьте нам электронное письмо с вашим запросом на покупку.
В. Каковы ваши процедуры контроля качества?
A. raypoo являетсяОборудованныйС высокотехнологичным,AdvancedКомпьютеризированнаяИ самоинспекционные механизмы, производит тысячи различных частей в доме для обеспечения качества и надежной производительности. Это причина, по которойПочемуRaypoo признан на уровне качества мирового класса.
