Сохранить в закладки 1832699554:


Цена:6 655,65 ₽*

Количество:

  • В избранное

Описание и отзывы

Характеристики

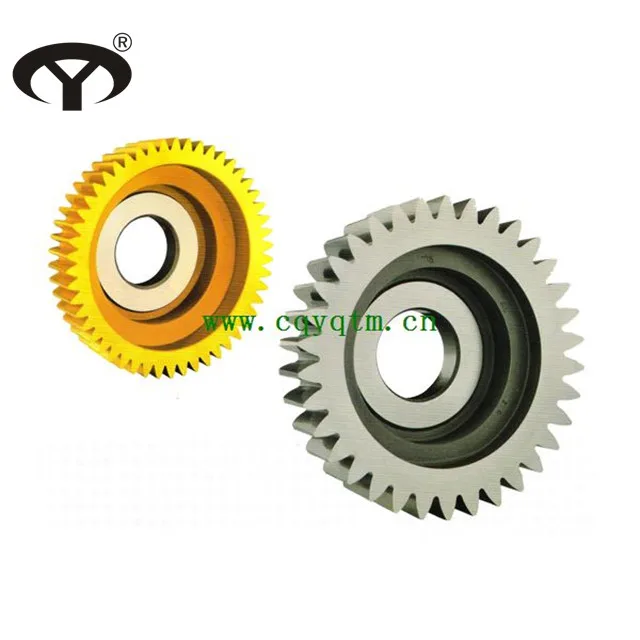

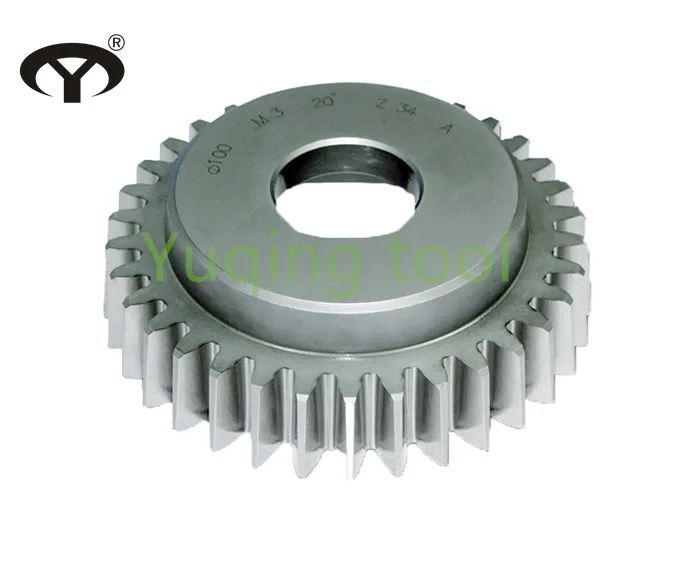

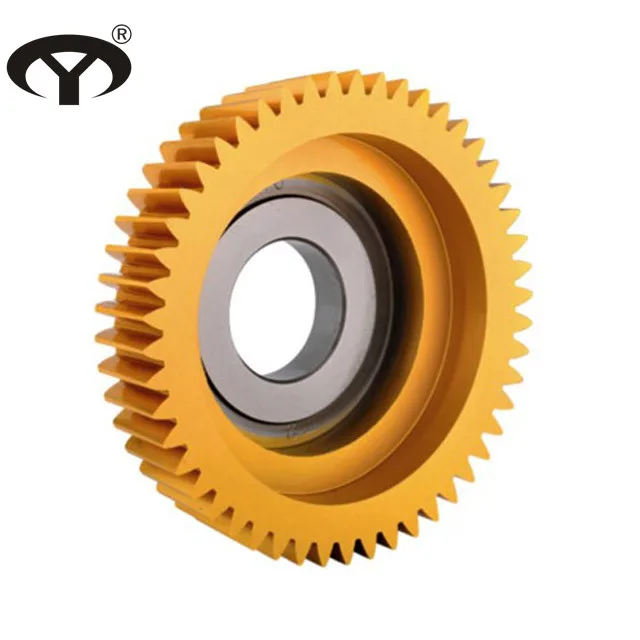

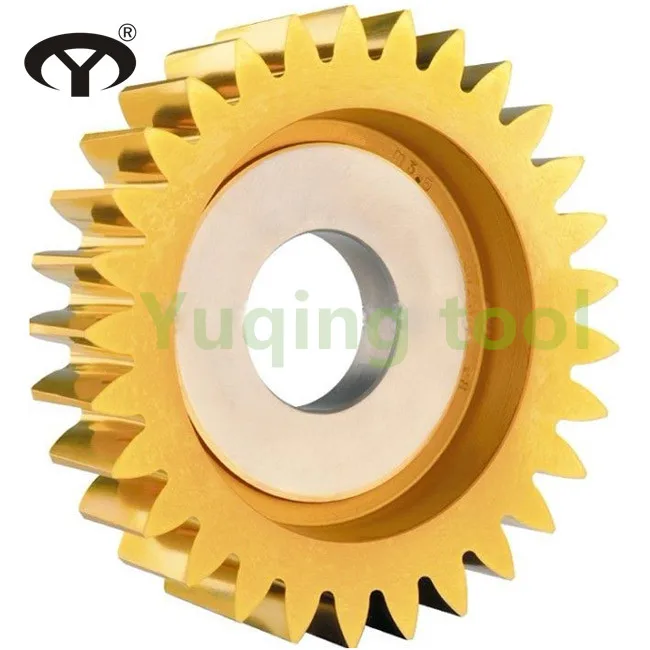

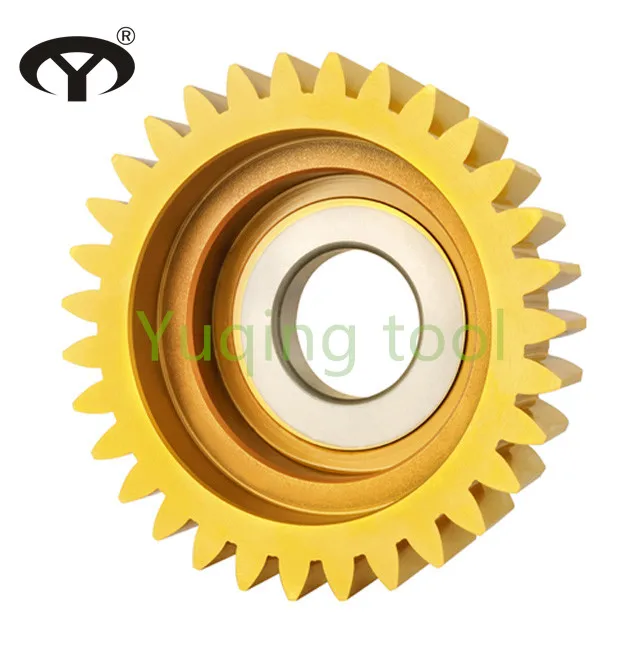

HSS M2 deep counterbore type gear shaper cutter, df75mm bowl type gear shaper cutter





1. Nominal pitch circle dia.:75mm ClassAA,ClassA ,ClassB

















































































Module



No. of teeth



Outside dia.



Dia.



1



76



78.72



31.743



1.25



60



78.38



1.5



50



79.04



1.75



43



79.99



2



38



81.40



2.25



34



82.56



2.5



30



81.76



2.75



28



84.42



3



25



83.10



3.25



24



86.78



3.5



22



86.44



3.75



20



85.14



4



19



86.80






2. Nominal pitch circle dia.:50mm ClassA , ClassB







































































Module



No. of teeth



Outside dia.



Hole dia.



1



50



52.72



20



1.25



40



53.38



1.5



34



55.04



1.75



29



55.49



2



25



55.40



2.25



22



55.56



2.5



20



56.76



2.75



18



56.92



3



17



59.10



3.25



15



57.53



3.5



14



58.44






3.Nominal pitch circle dia.:100mm ClassAA , ClassA ,ClassB





































































































Module



No. of teeth



Outside dia.



Dia.



1



100



102.62



31.743(or 44.443)



1.25



80



103.94



1.5



68



107.14



1.75



58



107.62



2



50



107.00



2.25



45



109.09



2.5



40



108.36



2.75



36



107.86



3



34



111.54



3.25



31



110.71



3.5



29



112.08



3.75



27



112.35



4



25



111.46



4.5



22



111.78



5



20



113.90



5.5



19



119.68



6



18



124.56






4. Nominal pitch circle dia.:125mm ClassAA, ClassA, ClassB
























































Module



No. of teeth



Outside dia.



Hole dia.



4



31



136.80



31.743(or 44.443)



4.5



28



140.14



5



25



140.20



5.5



23



143.00



6



21



143.52



6.5



19



141.96



7



18



145.74



8



16



149.92









7





0





2





b





a_

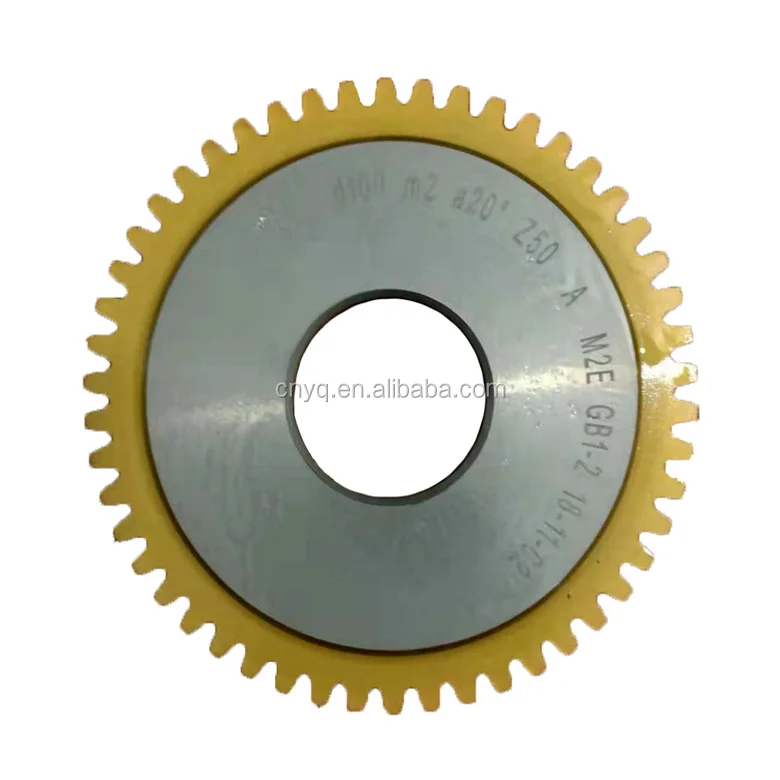

df100 1





df100





2








Gear shaving cutter/Gear shaper cutter series :  Disk type gear shaving cutter, radial gear shaving cutter, fine pitch gear shaving cutter, disk type gear shaper cutter, bowl type gear shaper cutter, fine pitch bowl type gear shaper cutter, taper shank gear shaper cutter and helical teeth gear shaper cutter.








Material Introduction:





A. W6Mo5Cr4V2 (GB)  M2( ASTM), S6-5-2(DIN), SKH51(JIS)
   chemical composition:C 0.85, Si 0.38, Mn 0.35, P≤0.030, S≤0.030,  Cr 4.10, W 6.00, Mo 4.80 V 1.85
   main application:It is widely used for making all kinds of cutters and durability cold-work die





B. W6Mo5Cr4V2Co5 (GB), M35( ASTM), 1.3243(DIN), SKH55(JIS)
   chemical composition: C 0.93, Si 0.38, Mn 0.35, P≤0.030, S≤0.030, Cr 4.10, W 6.30, Mo 4.80 V 1.85, Co 5.00
   main application:It is often used for making blades with  high-speed and great cutting difficulty as it’s good abrasive resistance








W6Mo5Cr4V2(M2),W9Mo3Cr4V(W9),W18Cr4V(W18),W6Mo5Cr4V2Al(M2Al),W6Mo5Cr4V2Co5(M35),W2Mo9Cr4VCo8(M42),W4Mo3Cr4VSi(4341),W4Mo2Cr4VSi(4241)








298897291_251


Похожие товары
Резак для шестерни типа миски с покрытием AP HSS df75/df100mm M2
KC-CX08A20 инструмент для протяжки с квадратным отверстием и хвостовиком 20 мм
JC-TGA серийный станок для полировки с глубоким отверстием на станке ЧПУ
JC-TGA серии инструмент для полировки глубоких отверстий

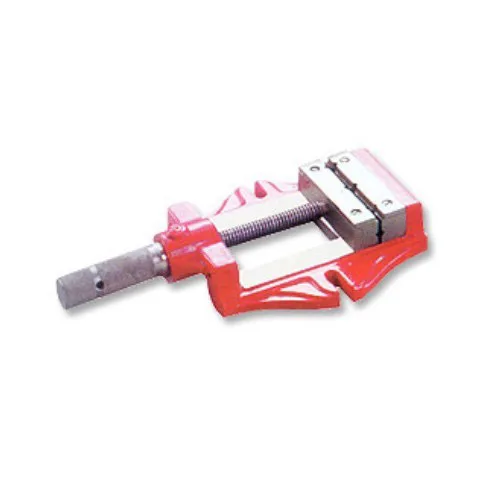

LO-V-717 ungrip сверлильный станок тиски с углеродистая сталь челюсти и чугунным корпусом используются при механической магазинов промышленности

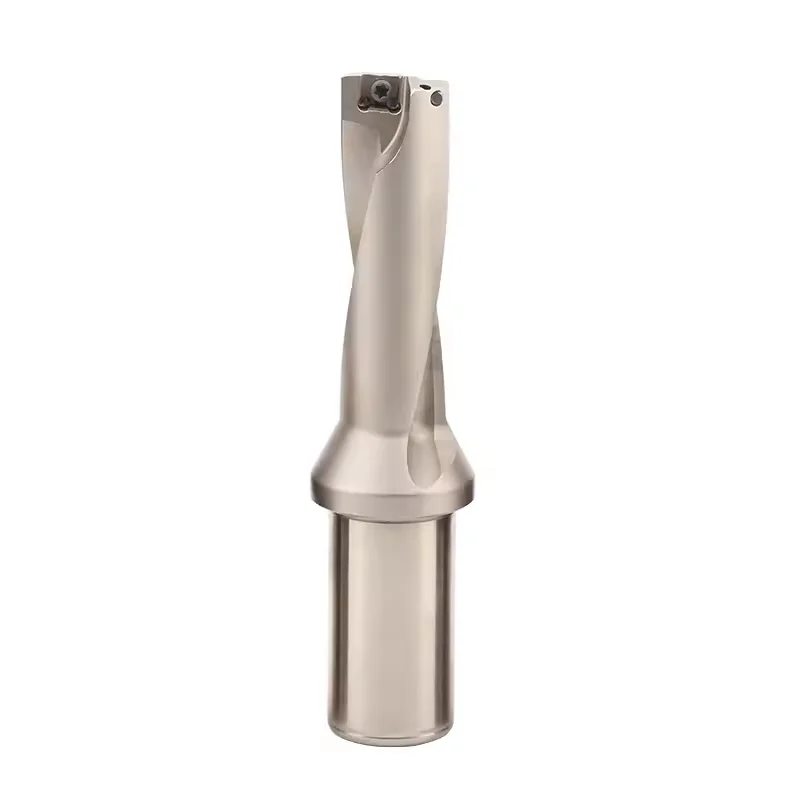

U-образное сверло быстрое для WC/SP водоструйное с плоским дном Высокоскоростная сталь Индивидуальная поддержка OEM/ODM
