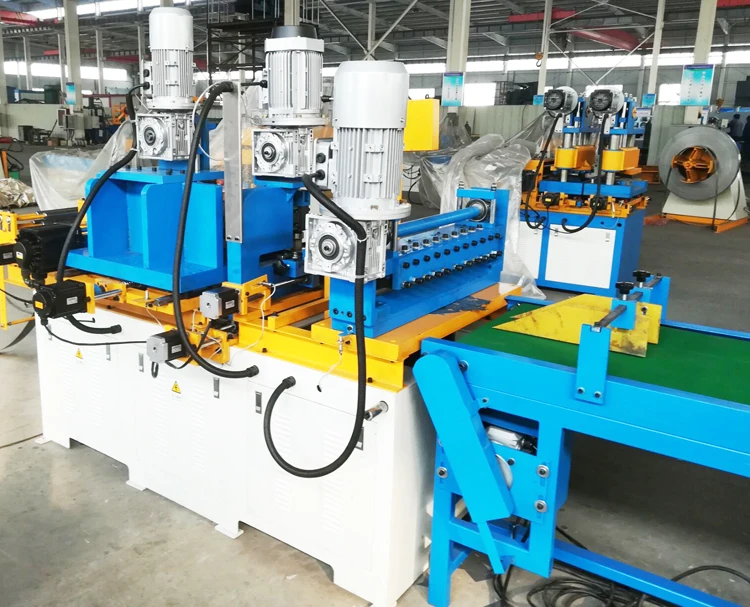

MACHINE DESCRIPTION

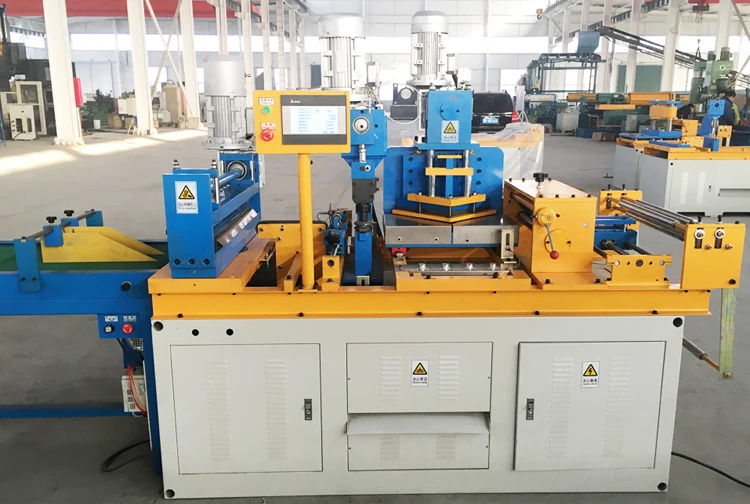

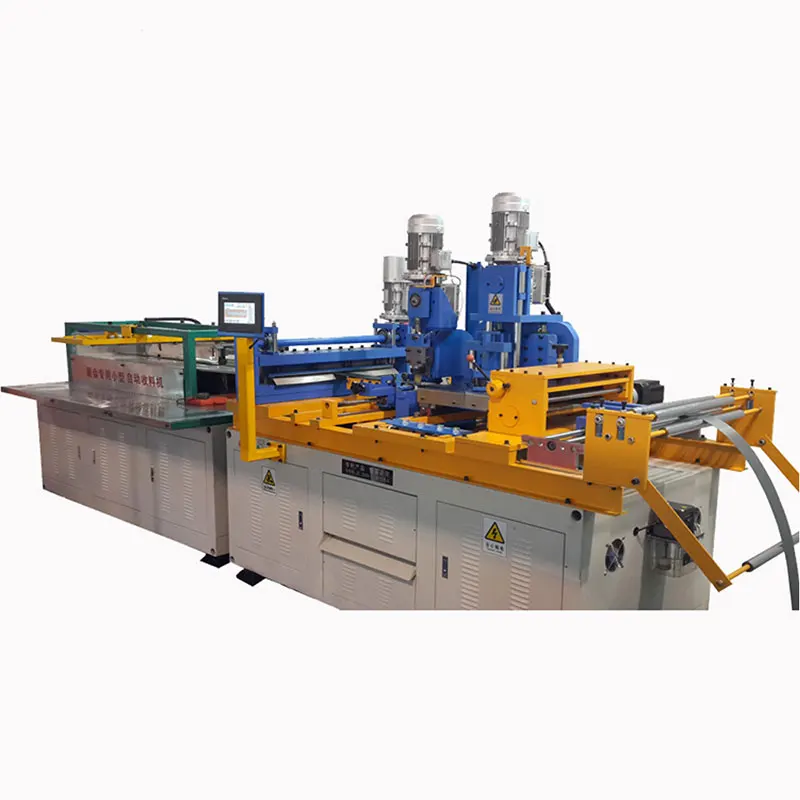

This machine adopts swing shear cutting device which is similar to Georg swing shear cutting machine.
It is in compact structure, main body is only about 2.2~2.4m long, including centering, notching, punching and cutting. |transformer core cutting machine|transformer core cutting machine|

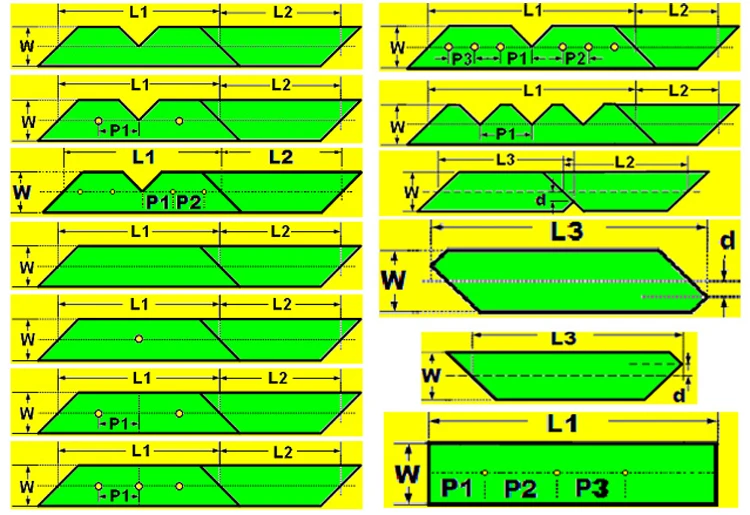

It combines V-notching, hole-punching and mitre cutting together, capable for cutting various transformer lamination in step lap:|transformer core cutting machine|transformer core cutting machine|
It is in compact structure, main body is only about 2.2~2.4m long, including centering, notching, punching and cutting. |transformer core cutting machine|transformer core cutting machine|
It combines V-notching, hole-punching and mitre cutting together, capable for cutting various transformer lamination in step lap:|transformer core cutting machine|transformer core cutting machine|
MAIN FEATURES
- Swing shear design, compact structure, small workshop occupation
- Delta AC servo + Delta PLC, high precision, length & hole position accuracy 0.1mm
- Max. feeding speed 100m/min, one shift can cut 1.5 tons lamination

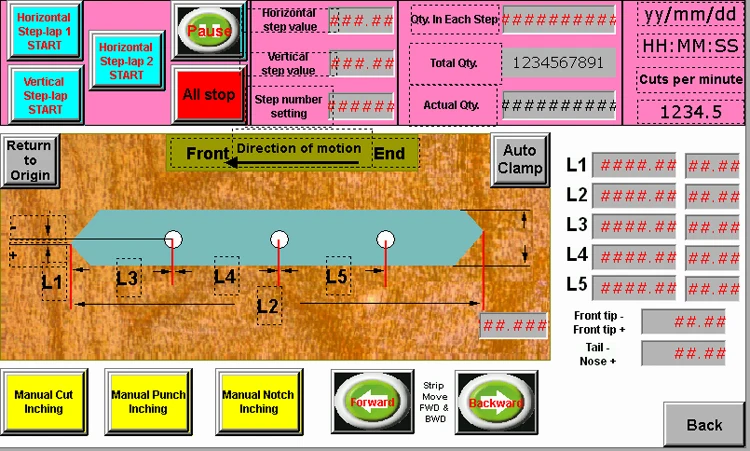

- PLC control, HMI operation, simple and convenient

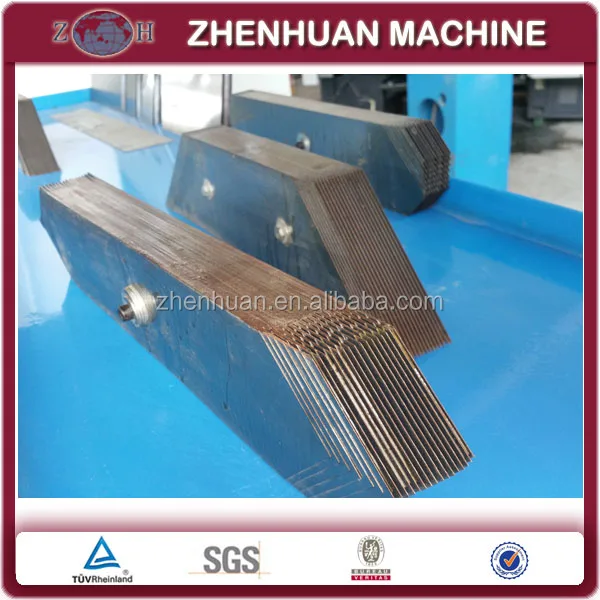

- Full automatic step-lap function, 3,5,7 steps, each step max. two lamination
- Carbide cutting blades and punching tools, long life, less burr
- Carbide cutting blades and punching tools, long life, less burr
TECHNICAL SPECIFICATIONS
No. | Item | Data |
1 | Applicable silicon steel thickness | 0.1~0.6mm |
2 | Applicable silicon steel strip width | 30~300mm |
3 | Cutting lamination length | 1~999999mm |
4 | Cut to length accuracy | +/-0.1mm |
5 | Cutting angle accuracy | +/-0.03° |
6 | Hole position accuracy | +/-0.1mm |
7 | Notch position accuracy | +/-0.1mm |
8 | Burr height | Less than 0.02mm |
9 | Feeding speed | Max. 100m/min |
10 | Production speed | 30~60 pieces per minute |
11 | Punching/notching die | Carbide alloy |
12 | Cutting blade | Carbide alloy |
13 | Die & blade life | More than 1.2 million times before grinding |
14 | Max. step-lap stroke | 40mm |
15 | Step-lap quantities | 1, 2, 3, 4, 5, 6, 7 |
TYPICAL CUTTING SPEED

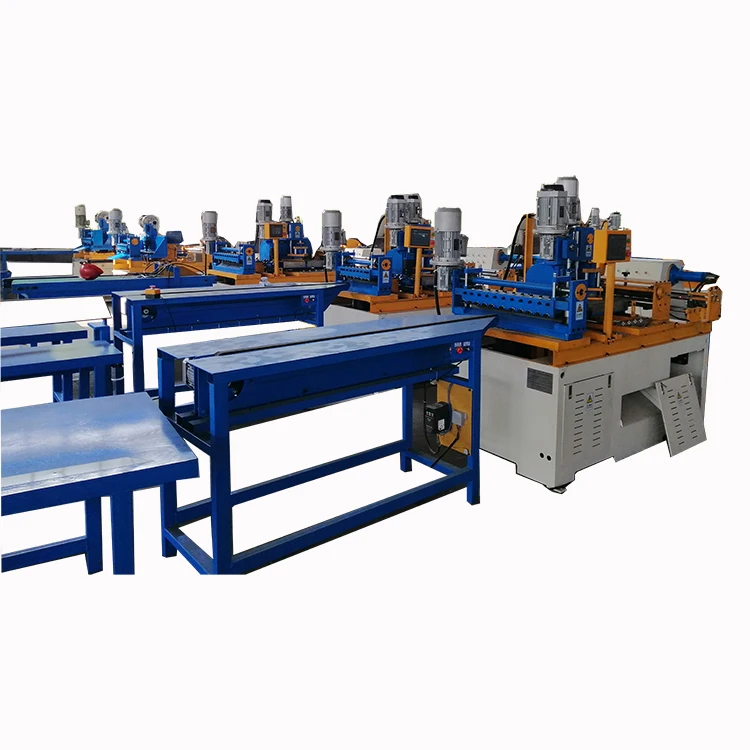

WORKSHOP FACILITY

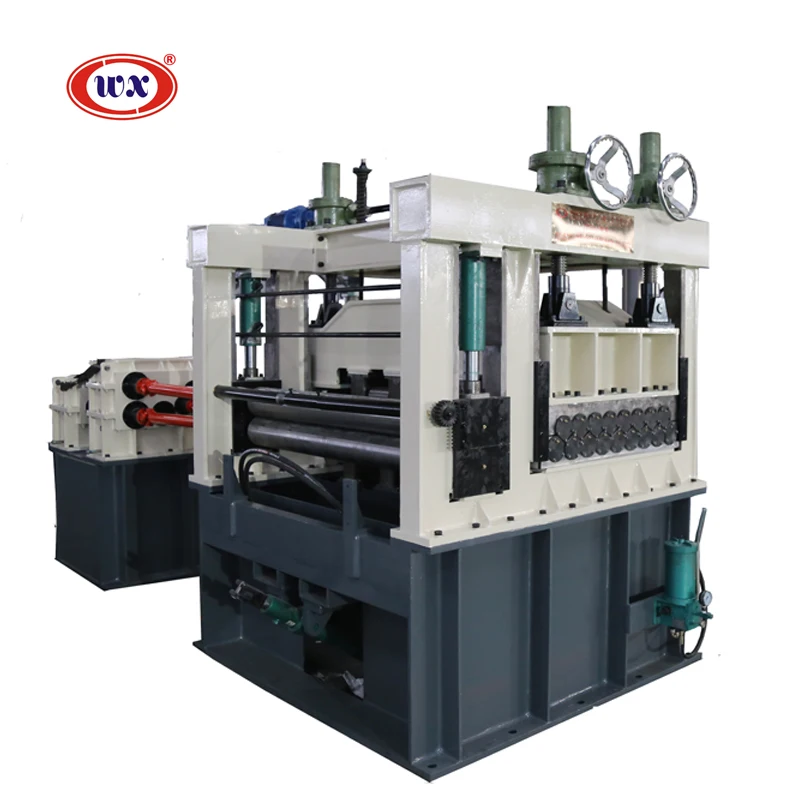

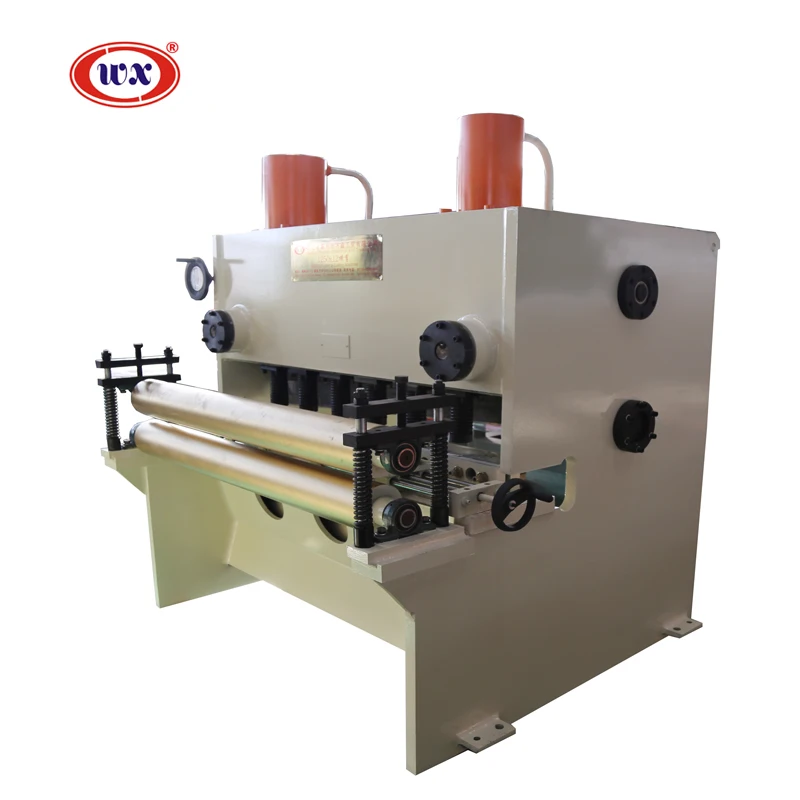

RELATED MACHINES
COMPANY PROFILE
