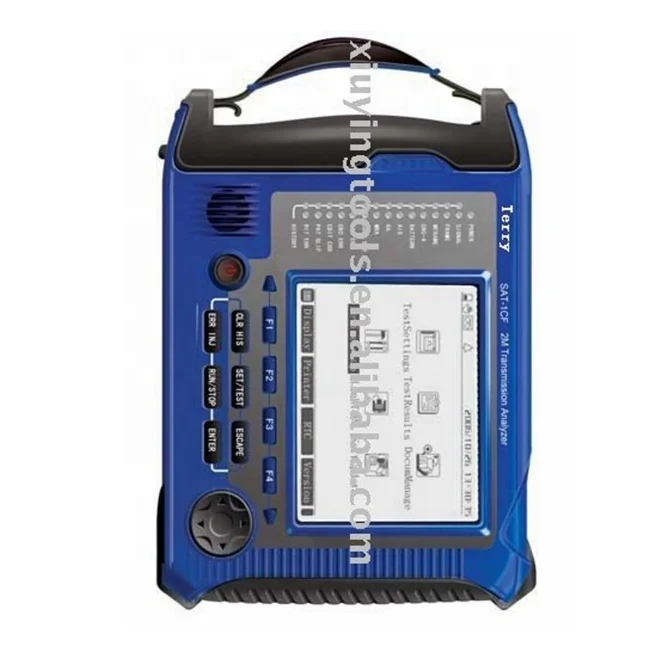

Оптический Тестер скорости ошибок бита 2 м анализатор передачи

Описание и отзывы

Характеристики

Основные функции

Для 2 Мбит/с:

Сервис-прерывания ошибка

Онлайн погрешность испытания

Генерация и получение сигналов в рамке и без рамы

Тестирование производительности 2 Мбит/с без рамы

2 Мбит/с обрамлено N× 64 Кбит/с тестирование ошибок канала

Разрядная ошибка, ошибка кодирования, ошибка кадра, ошибка CRC и проверка ошибок E Bit

Сигнал потери сигнала, сигнал АИС, обрамленный удаленный сигнал тревоги, многорамный удаленный сигнал тревоги, Вне кадра, и сигнал потери образца

Смещения частоты тестирования

Тестирование уровня и частоты линейного сигнала

Тестирование уровня и частоты голосового канала

Узор тестирования

Часы тестирования

Простой сигнализации

Звуковых частот тестирования

Контур задержки тестирования

Автоматическое тестирование времени переключения защиты (APS)

Смещения часов Функция

Контроль звука

Дуплексный 2 Мбит/с Обнаружение и мониторинг

Состояние сигнала дисплей. Отображение содержания голосового канала. Канал голосовой связи занят индикация

Анализ гистограммы тревоги и ошибок

Анализ содержания слота времени, сброс и вставка сигнала на каждом слоте времени

Защелка содержательный анализ

G.703 шаблон анализа

G. 821/г. 826/M. 2100 анализ ошибок

Много ошибок и сигнализации вставки

Три режима ввода (окончание, соединение и мониторинг)

Три варианта часов (внутренний, внешний и сбор)

Дрожания тестирование функции

Сенсорный TFT цветной ЖК-дисплей (опционально)

* Функции желтых символов Описание является модулем для выбора пользователя.

Для передачи данных:

V.24/RS232/V.28, V.35, V.36, X.21, RS-449, RS-485, RS422, EIA-530, EIA-530A тестирование данных

Синхронизации и асинхронный тестирования

DTE и DCE тканевые чехлы для сидений из искусственного

Бит код проверки

Узор тестирования

Сигнал о потере сигнала тревоги

Тестирование уровня и частоты линейного сигнала

Петля задержки тестирования

Автоматическое тестирование времени переключения защиты (APS)

G.821, M2100 тестирование ошибок прерывания службы

Для двунаправленный 64 Кбит/с:

Сервис прерывания погрешность испытания

Бит код проверки

Узор тестирования

Потеря сигнала, сигнализация AIS

Линейный сигнал частота тестирования

Петля задержки тестирования

Автоматическое тестирование времени переключения защиты (APS)

G.821, M.2100 тестирование ошибок

Технический индекс

· Технический индекс 2 Мбит/с

(1) скорость входного сигнала: 2048 кбит/с ± 100ppm (G.703 требование ± 50 ppm)

(2) код сигнала: HDB3, AMI.

(3) Допуск дрожания на входе: в соответствии с требованиями рис. 10,1.

Fig.10.1 вход дрожания толерантность

(4) отклик входного баланса: затухание соответствует законам квадратного корня частоты, и находится в диапазоне от 0 до 6 дБ при 1024 кГц.

(5) входное сопротивление

(5,1) отключение баланса: 75 Вт

Окончание баланса: 120 Вт

Потеря отражения> 18 дБ в пределах 50 Гц ~ 3100 кГц

(5,2) Дисбаланс мостового соединения: >750 Вт

Баланс мостового соединения: >1200 Вт

(5,3) мониторинг дисбаланса: 75 Вт, усиление 26 дБ

Мониторинг баланса: 120 Вт, усиление 26 дБ

Потеря отражения> 18 дБ в пределах 50 Гц ~ 3100 кГц

(6) структура сигнала

(6,1) конструкция без рамы

(6,2) конструкция в рамке: PCM30, PCM31, PCM30CRC, PCM31CRC

Обрамленная конструкция соответствует требованию G. 704

(7) Образец тестирования: 2⁶-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2⁹-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2¹¹-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2¹⁵-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2²⁰-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2²³-1, и искусственный код

(8) сопротивление выходного интерфейса:

(8,1) Дисбаланс 75 Вт, до G. 703

(8,2) баланс 120 Вт, до G. 703

(9) Внешний тактовый вход

(9,1) форма сигнала: HDB3, NRZ

(9,2) сопротивление баланса: 120 Вт

Сопротивление разбалансировки: 75 Вт

Сопротивление балансировки: >1200 Вт

Сопротивление дисбаланса: >750 Вт

(10) Вставка кода ошибки: нет, один или соотношение 10-1 ~ 10-7.

· Конаправленный технический индекс 64k

(1) скорость входного сигнала: 64 кбит/с ± 100ppm(G.703 требование ± 100ppm)

(2) Входное сопротивление: баланс 120 Вт, до G.703

(3) Допуск входного джиттера: до G.823.

(4) сопротивление выходного интерфейса: баланс 120 Вт, до G.703

(5) Образец тестирования: 2⁶-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2⁹-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2¹¹-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2¹⁵-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2²⁰-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2²³-1, и искусственный код

· Передачи данных индекс

(1) Тип интерфейса данных: V.24, V.35, V.36, X.21, RS-449, RS-485, EIA-530 и EIA-530A.

(2) Генератор

(2,1) режим синхронизации

Источник часов: внутренние или внешние часы

Отношение фазы между часами и данными: сонаправление или обратное направление.

Скорость: 1,2, 2,4, 4,8, 9,6, 14,4, 19,2, 38,4, 48, 56 (кбит/с), N× 64 Кбит/с (N = 1 ~ 32)

Ошибка: ± 15ppm (ppm: части на миллион)

(2,2) асинхронный режим

Скорость: 50,75, 110150200300600, 1200,2400,3600,4800,7200,9600; 14,4 k, 19,2 k, 38,4 k, 57,6 k(bps)

Структура данных: длина слова: 5, 6, 7, 8 (бит) стоп-бит: 1, 2 (бит)

Нечетная проверка: нечетная, четная, 1, 0, нет

(2,3) Вставка кода ошибки: нет, один или соотношение 10-1 ~ 10-7.

(3) приемник

(3,1) режим синхронизации

Источник часов: внутренние или внешние часы

Фазовое отношение между часами приема и данными получения: эквивалентное или обратное направление.

Тактовая частота: 2048 кбит/с при максимальной

(3,2) асинхронный режим

Скорость и данные такие же, как у генератора.

(4) Образец тестирования: 2⁶-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2⁹-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2¹¹-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2¹⁵-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2²⁰-1 odair/тонкий белый кардиган с длинным рукавом для девочек возрастом 2²³-1, и искусственный код

Другие параметры

· Источник питания

(1) Специальный адаптер питания

Вход: AC220V 50 Гц

Выход: DC 9V 1A

(2) Внутренняя Аккумуляторная Батарея

4000mAh, 6V Никель-водородная аккумуляторная батарея

Время работы: 8 часов

Зарядка: 8 часов в выключенном состоянии и 12 часов в выключенном состоянии

· Размер и вес

Д×ш×в: 200 × 160 × 42 мм

Вес: 950 г

· Температура окружающей среды параметры

Рабочая температура: -10 ~ 50

Температура хранения: -30 ~ + 70

Влажность: 5% ~ 90%, без конденсации
