Миниатюрный шаговый драйвер и контроллер shanghai UI ROBOT

Параллельный порт PWM chopper постоянный ток двухфазный гибридный шаговый привод характеристики:

Миниатюрный размер 42,3 мм * 42,3 мм * 13,5 мм NEMA 17 размер рамы может быть установлен на NEMA 17, 23, 24 и 34Шаговые двигатели.

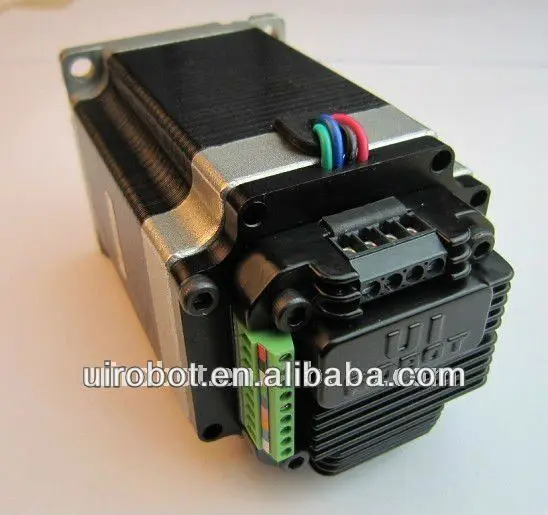

Интегрированный дизайн, который идеально подходит для двигателей, а также автономный

10-40VDC питания, Макс 2A/4A/8A регулируемый выходной ток, 1to16 микрошаговый

Двойной h-мост с ШИМ контролем постоянного тока,

Включение/выключение управляемый

Оптоизолированные входы с общим анодом.

Литой алюминиевый корпус

Шаговый приводОбзор

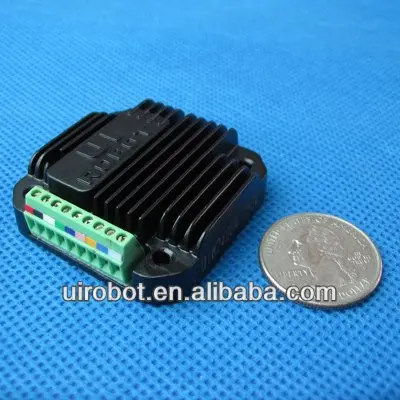

UIM24002/24004/24008Шаговый приводСерия миниатюрных высокопроизводительных шаговых контроллеров двигателя. Они могут быть установлены на NEMA17, 23, большие размеры 34-42Шаговые двигателиБесшовные через соответствующие фланцы. Толщина этого шагового двигателя меньше 14 мм, UIM 24002 способен обеспечить регулируемый ток 0,5-2A. UIM 24004 способен на регулируемый ток на 1,6-4A. UIM24008 способен на 2a-8а регулируемый ток на выходе. Их смешанный контроль тока распада уменьшает эффект обратного EMF при высокой скорости бега и улучшает производительность. Кроме UIM24002 занимает 10-35VDC вход, UIM240xx серии шагового двигателя драйвер может работать с 12 до 40VDC вход .. Корпуса шагового драйвера UIM240xx изготовлены из литого алюминия, который обеспечивает прочную и прочную защиту и улучшает теплоотдачу.

Абсолютное максимальное значение

Напряжение питания 12 ~ 40 В постоянного тока (10 ~ 35 В постоянного тока для UIM24002)

Текущий вход на логических контактах: +/-30 мА

Температура хранения-20-+ 125

Рабочая температура-20-+ 85

Примечание: напряжения, не указанные в разделе «Абсолютные максимальные оценки», могут привести к постоянному повреждению устройства. Это только номинальные напряжения, и функциональная работа устройства в этих или любых других условиях, помимо тех, которые указаны в «рекомендуемых условиях работы», не подразумевает. Воздействие абсолютных и максимальных условий в течение длительного периода времени может повлиять на надежность устройства.

Электрические характеристики (температура окружающей среды Ta = 25)

Напряжение питания: 12-40 В постоянного тока (10 ~ 35 В постоянного тока для UIM24002)

Выходной ток: Макс 2А/4А/8А⁽¹⁾

Контроль тока: постоянный, PWM контроль

Микрошаговый: полный, половина, четверть и 16^Th-Шаг⁽²⁾

Напряжение изоляции фотомуфты: 2500 врм (мин)

Входной ток фотомуфты: Макс +/-45ма

Примечание:

(1) Регулируемый Встроенный горшок

(2) Регулируемый Встроенный DIP-переключатель

Связь: 3 провода, шаг, направление и включение сигналов

Обработка, хранение и размер:

Тип охлаждения: Свободный воздух

Рабочая среда: без пыли, масляного тумана и коррозионного газа

Температура окружающей среды:-20 + 50

Влажность: ниже, чем 80% относительной влажности, без конденсации и мороза

Вибрация: 1 г макс

Температура хранения:-20-+ 125

Размеры: 42,3 мм * 42,3 мм * 13,5 мм

Вес: 0,1 кг

Драйвер микрошагового двигателя

Еще большеШаговый регулятор с rs232ИПодключению can-шины шаговый регуляторИ умный самоимпульсный шаговый контроллер доступен.
