Станок для резки труб с ЧПУ, станок для резки труб, станок для холодной резки труб и фаски

Введение

Подходит для резки ветви цилиндра, два или три слоя седла резки основной трубы.

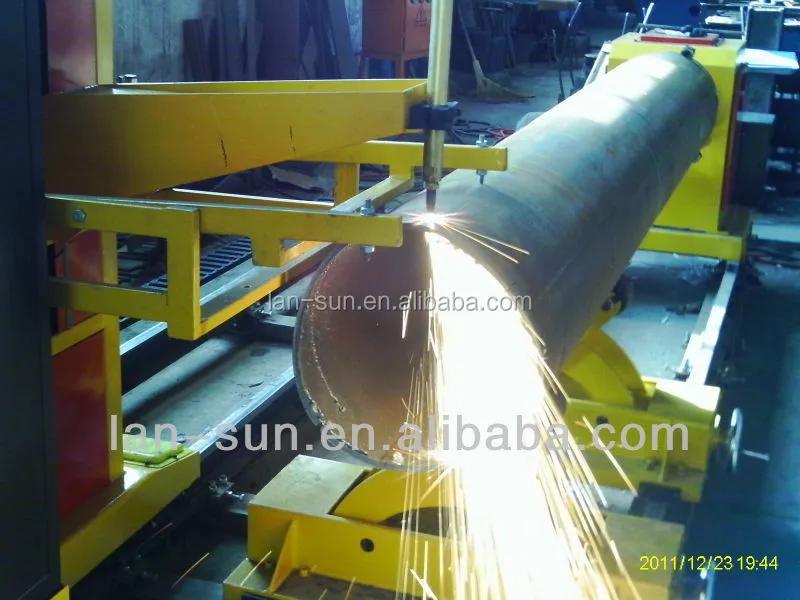

Станок для резки труб с ЧПУ-это специальное оборудование с ЧПУ, которое используется для автоматической резки металлических труб.

Он может повторно использовать автоматическую программу и автоматическую работу с ЧПУ для любого сложного типа стыков межтрубных и трубных и немежтрубных.

И может отрезать любой тип сварочного скоса одновременно.

Этот продукт широко используется для стальных конструкций, судостроения, мостов и тяжелой машинной промышленности.

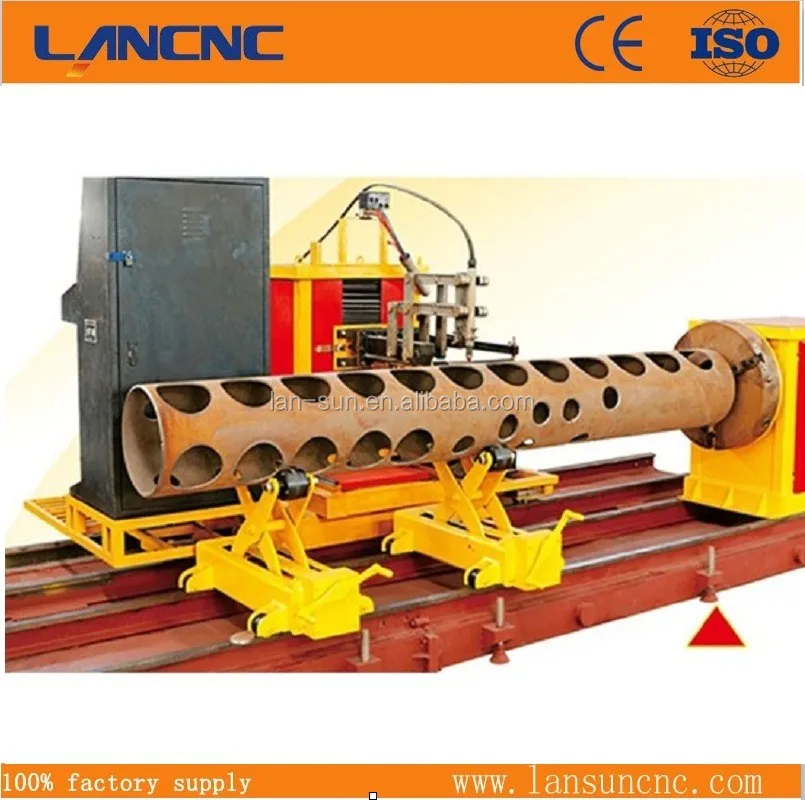

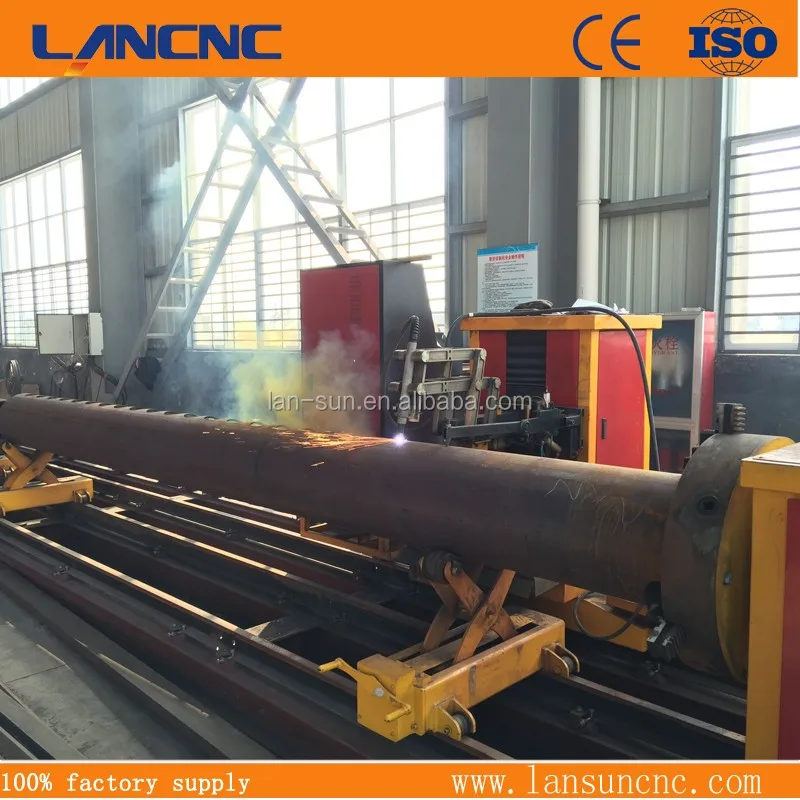

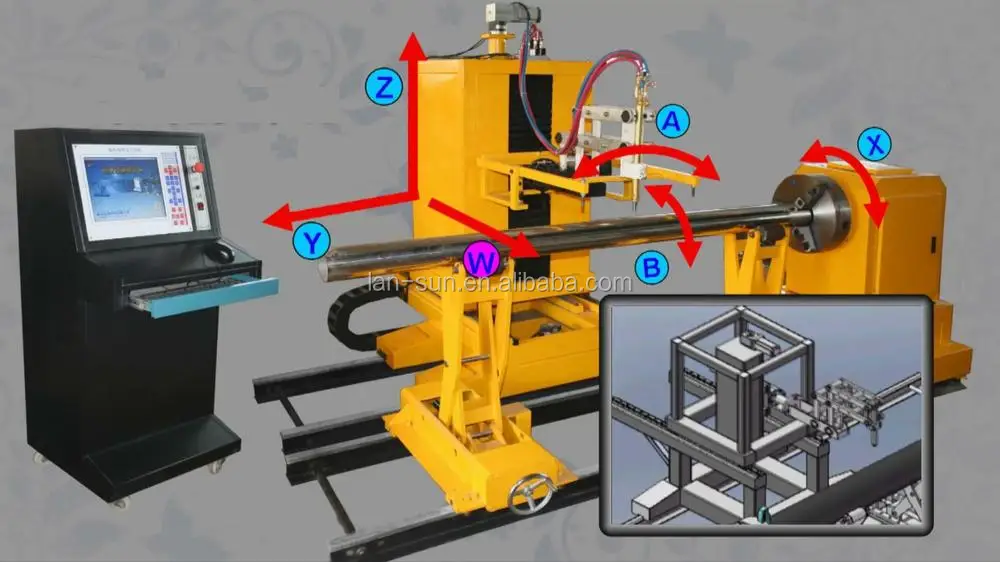

Структура станка для резки труб с ЧПУ:

Технические характеристики:

1. Тип режущей стали: круглая или квадратная труба

2. Фигурки могут быть вырезаны: разнообразие графики путем перераспределения пересекающейся линии, может быть с конической

3. оси управления: 3-4-5-6 осей, коническая резка с шестью шпинделями и шестью блокировкой.

4. Диаметр: 60-600 мм или по индивидуальному заказу

5. Толщина трубы: пламя: 6-50 мм, плазма: 3-20 мм

6. Диапазон скоса: пламя 60 градусов, плазма 45 градусов

7. Способ резки: плазма или/и газ

8. Длина трубы: от 6000 мм до по требованию

9. Метод зажима труб: патрон

10. Электропривод: Высокоточный Сервопривод переменного тока + специальный планетарный редуктор

11. Система управления: специальная пересекающиеся линии режущая система: 6-axis, с количественный пересекающиеся линииАвтомат для резки макро-библиотеки.

 Кол-во осей:

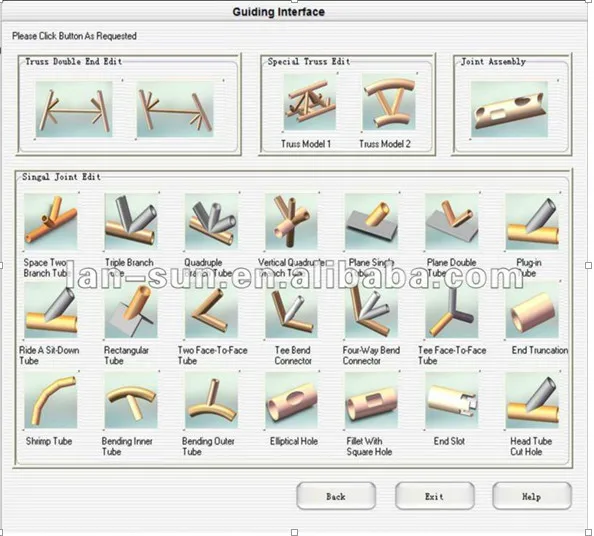

Направляющая интерфейс:

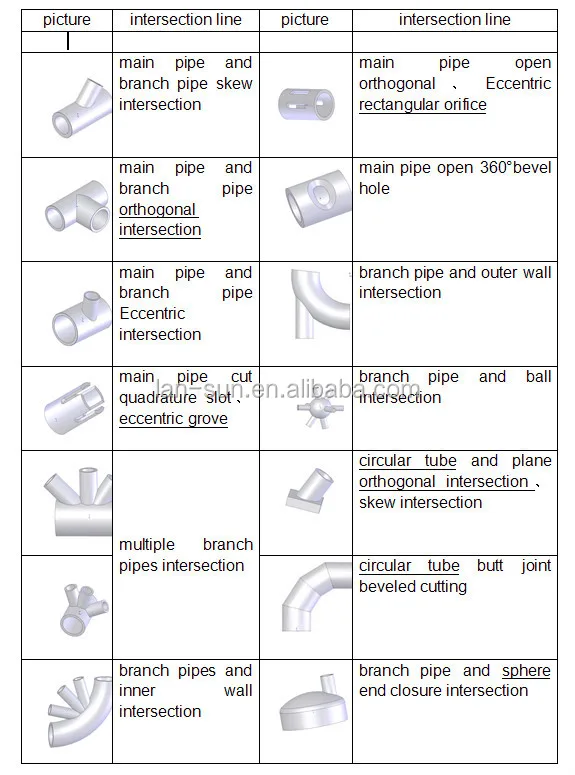

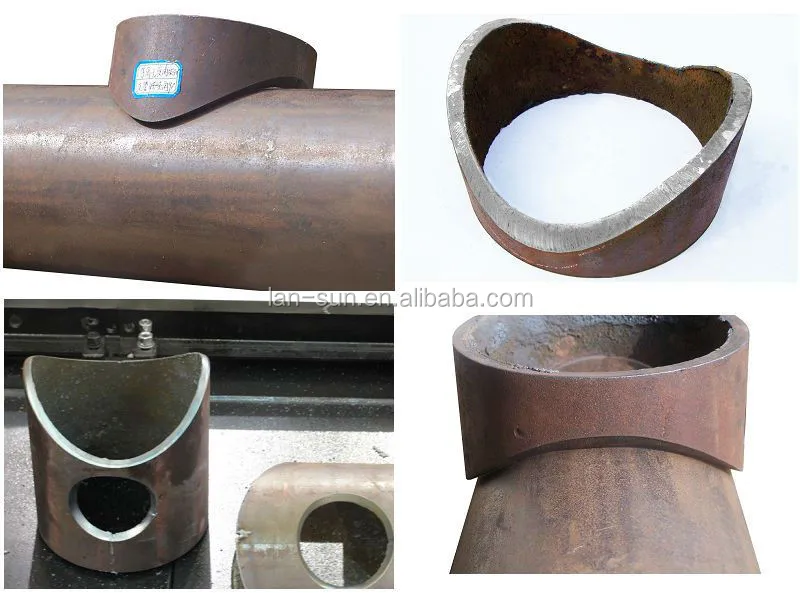

Основные резка собственность:

Программное обеспечение для программирования, например,:

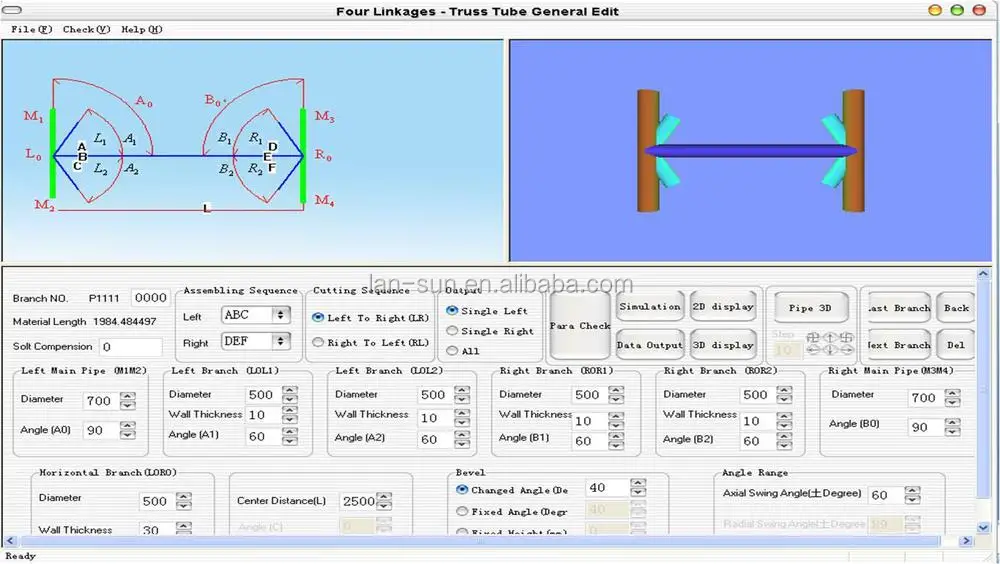

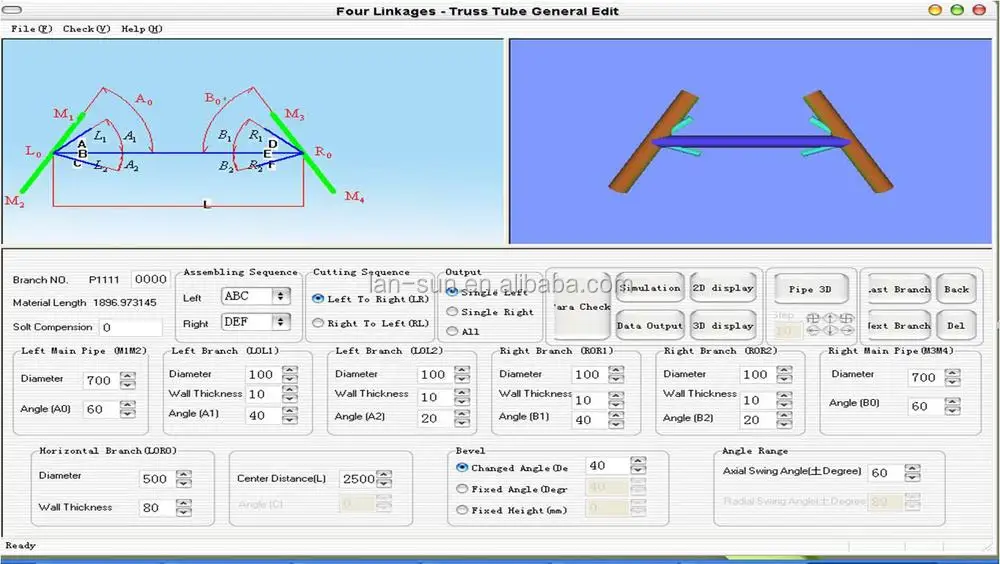

Откройте межсекционное программное обеспечение линии, выберите трубу, которую необходимо отрезать, затем нажмите кнопку ОК:

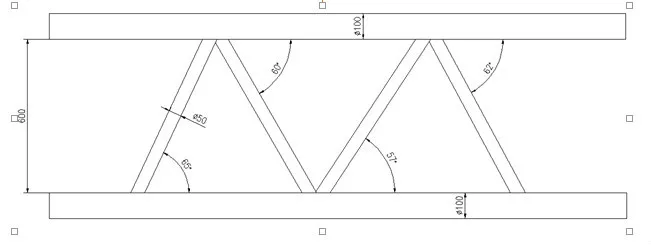

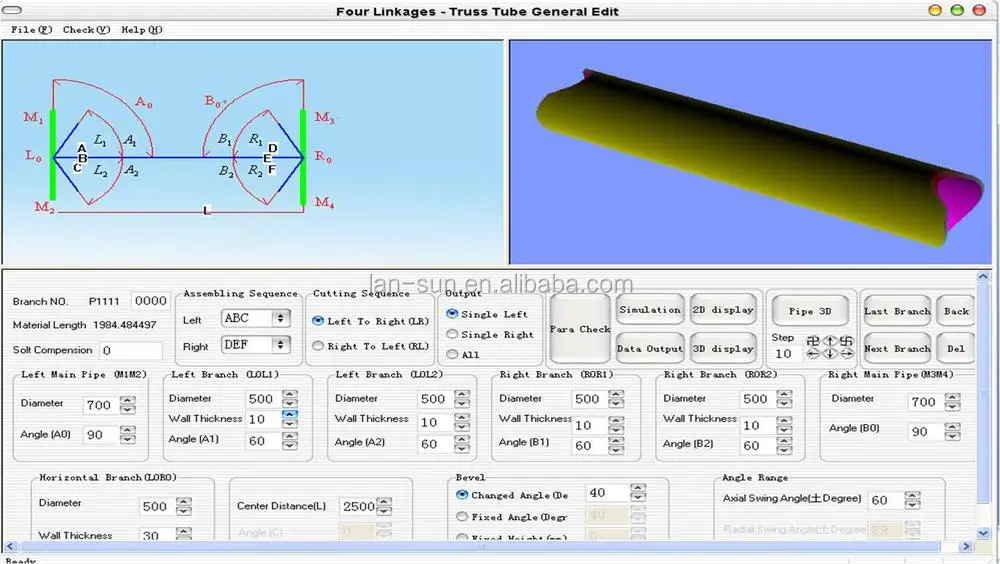

Нажмите [двумерный дисплей], дисплей должен быть вырезан из двумерного плана расширения сопла:

Наконец, нажмите кнопку [сохранить файл], Выберите путь сохранения файла:

 Наконец, диск U, вставленный в режущие файлы перекрестка, читает на параметрах режущих труб хоста, чтобы быть настроенным режущим ключом, вы можете начать режущий его.

PТочность и точность механических индикаторов движения

ZLQ-65 пересечение резки CNC точность позиционирования, Повтор Способность достигать JB/T 5102-99 стандарт, резка JB/T10045.3-1999 стандарты качества, резка шероховатости Ra ≤ 12,5 мкм.

Требования движущихся частей в процессе работы работают плавно и без заметной вибрации (beat) феномена.

 Система программного и аппаратного обеспечения

1. SОборудование ystem, Промышленный контроль

       Промышленный компьютерТайваньКронштейн для компьютера

USB                                                  2

Процессор                                                  VIR 400

EMS оперативной памяти DDR1 Гб

RS232                                                 2

       HArd диска500G

       NEtwork карты 100 м

      OПератор экраны                                            15 ДюймовЦветЭкран дисплея(Технический класс удобрение)

MOTION карты                                       PMAC карты

       ELectrical шкаф управления                                      Ухань LANSUN

       HИ под контролем Распределительный ящикУхань LANSUN

2. COntrol системному программному обеспечению:

       OОперационную систему                                Windows XP

      ЯПересечениеМатематические программного обеспечения                     BYME (саморазработанный)

      МАЯN машинный интерфейс программного обеспечения Руководство по эксплуатации.Ухань LANSUN

        Ход вперед и назад:                    500 мм

      От японского сервоприводного:                  A5 серии серводвигатель переменного тока с системой

      Мобильный точность:                           ± 0,2 мм

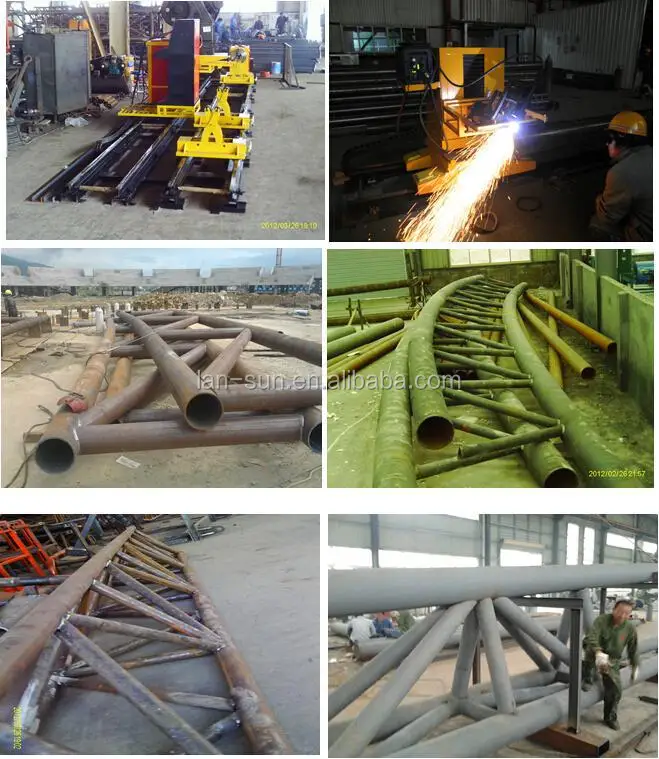

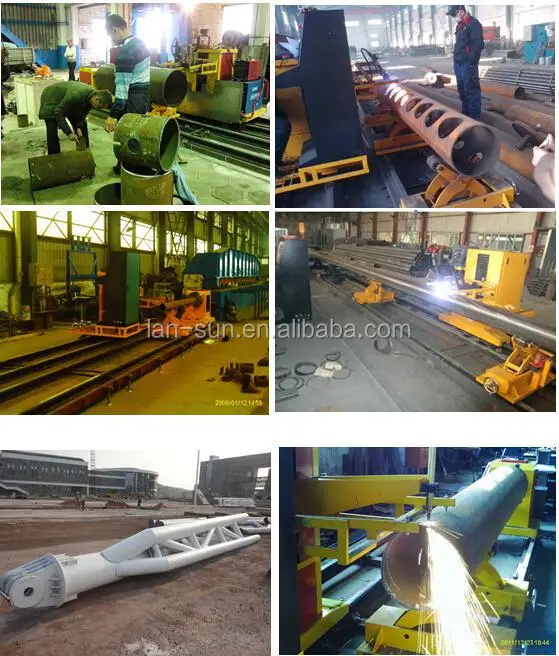

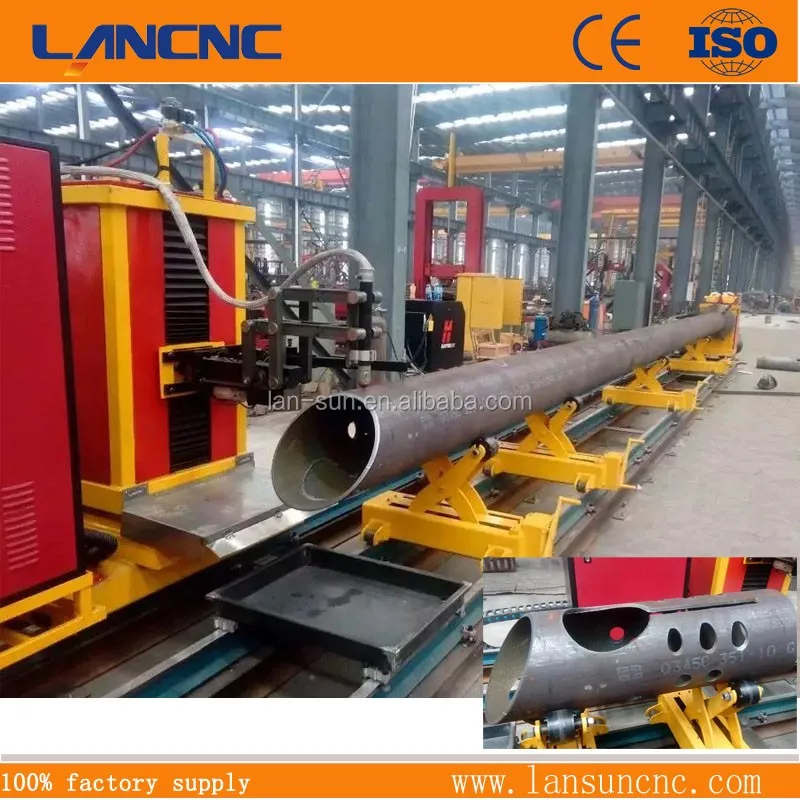

PСнимки»НашиКлиентов'С помощью сайтов:

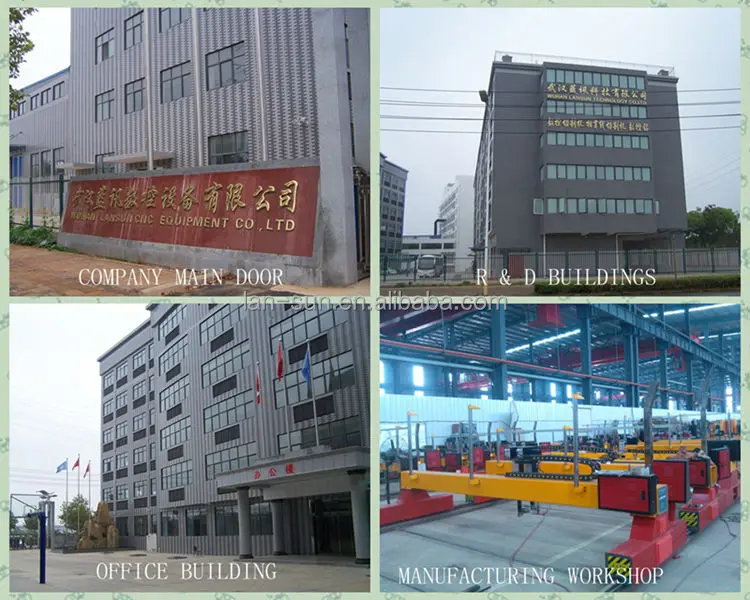

Посещение фабрики:
