Инструменты для намотки двигателя инструмент с направляющей игла зеркальная отделка провод из карбида вольфрама ведущая трубка
- Категория: >>>
- Поставщик: Dongguan City Defuli Hardware Electronic Material Co. Ltd.
Сохранить в закладки 60230333247:
Описание и отзывы
Характеристики

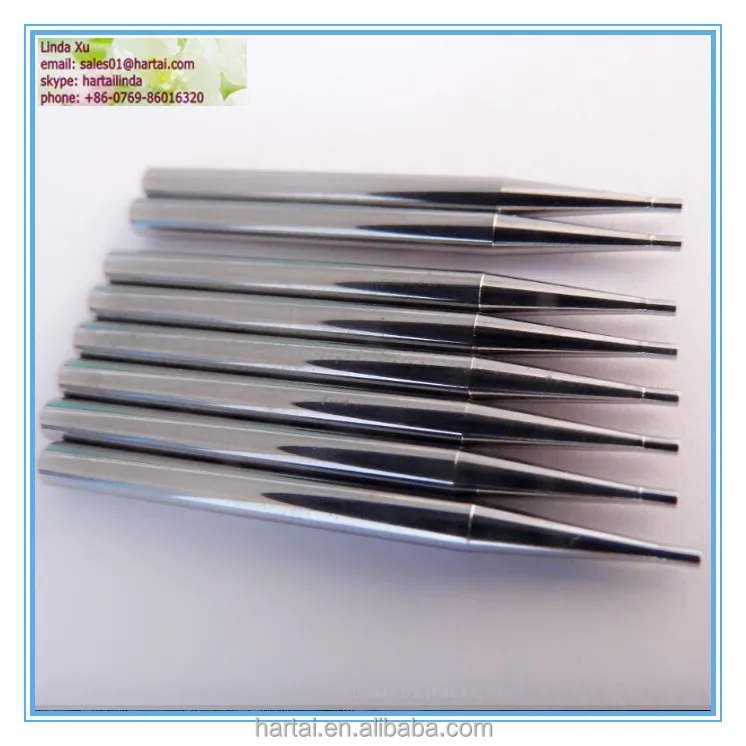

motor winding tools exactitude instrument guide needle mirror finishing tungsten carbide wire leading tube
Product Description

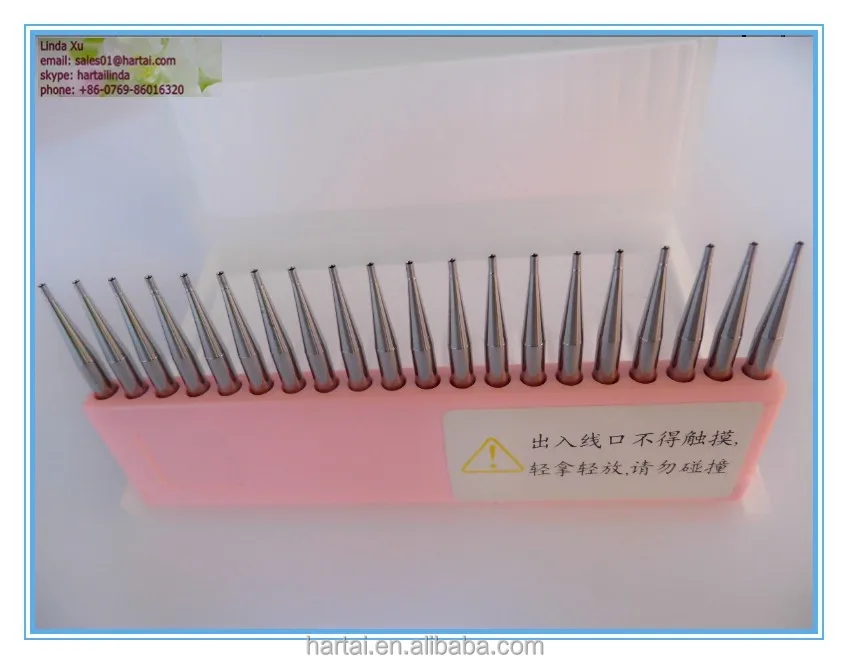

Description and application of the wire leading tube :
Wire guide tubes known also as wire guide nozzles , wire guide needles , are used in the
coil winding industry on automatic multispindle machines; typically to wind enamelled copper wire
around a core to create an electromagnet coil.
Material: | Tungsten Carbide |
Application: | CNC automatic winding machine |
Polish: | Precision grinding |
Anti-bending: | 2300N/mm |
Hardness: | Reached over HRA90 degree |
Roughness of R place: | Ra0.025 |
Roughness of bore: | Ra0.1 |
Work Limit: | d1>0.2mm D1>0.7mm |
Function: | Protect enameled-wire |
Features of our wire leading tube :
1. High Wear Resistance
This is assured by the choice of materials for wear elements possessing a minimum hardness in excess of Vickers 1, 000 (HRC 70).
2. Scratch-Proofing
The wire-guiding surfaces are mirror finished by diamond lapping to a surface roughness of 2 -4 micro inches Ra or better, material permit.
3. Straightness and Stiffness
the wire should exit from the nozzle concentric to the locating to within 0.02 mm, with or without load. A geometric characteristic presentation is shown at upper left. Concentricity to within 0.01mm.
4. Precise Exit Radii
Because the coil winding nozzle's Exit Radii governs the angle of the wire exit from one coil to the next, it should be monitored to + / - 0.025 mm.
Package and shipping of our wire leading tube :
Specifications and models:
![]XNAD$IXB)SAB$]C9SBOA9.jpg](http://g01.s.alicdn.com/kf/HTB1HmgIGXXXXXXKaXXXq6xXFXXXG/201175220/HTB1HmgIGXXXXXXKaXXXq6xXFXXXG.jpg)
| NO | Model | L | L1 | D | D1 | d | d1 | H |
| 1 | W0220-0.8-0602 | 20 | 2 | 0.8 | 0.6 | 0.2 | 0.2 | |
| 2 | W0530-1.5-1007 | 30 | 7 | 1.5 | 1 | 0.5 | 0.5 | |
| 3 | W0530-2-1007 | 30 | 7 | 2 | 1 | 0.5 | 0.5 | |
| 4 | W0535-2-1210 | 35 | 10 | 2 | 1.2 | 0.5 | 0.5 | |
| 5 | W0435-2-1007 | 35 | 7 | 2 | 1 | 0.4 | 0.4 | |
| 6 | W0330-2-0808 | 30 | 8 | 2 | 0.8 | 0.3 | 0.3 | |
| 8 | W0326-2-1007 | 26 | 7 | 2 | 1 | 0.3 | 0.3 | |
| 9 | W0530-2-1010 | 30 | 10 | 2 | 1 | 0.5 | 0.5 | |
| 11 | W835-2.5-2011 | 35 | 11 | 2.5 | 2 | 0.8 | 0.8 | |
| 12 | W0330-2-1006 | 30 | 6 | 2 | 1 | 0.3 | 0.3 | |
| 13 | W0635-2-1215 | 35 | 15 | 2 | 1.2 | 0.6 | 0.6 | |
| 15 | W0530-3-1010 | 30 | 10 | 3 | 1 | 0.5 | 0.5 | |
| 16 | W0630-3-1008 | 30 | 8 | 3 | 1 | 0.6 | 0.6 | |
| 17 | W03303-0807 | 30 | 7 | 3 | 0.8 | 0.3 | 0.3 | |
| 19 | W0630-3-1309 | 30 | 9 | 3 | 1.3 | 0.6 | 0.6 | |
| 21 | W0614-3-1509p | 14 | 9 | 3 | 1.5 | 0.6 | 0.6 | 5 |
| 22 | W1014-3-1509p | 14 | 9 | 3 | 1.5 | 1 | 1 | 5 |
| 23 | W0414-3-1009p | 14 | 9 | 3 | 1 | 0.4 | 0.4 | 5 |
| 24 | W1030-3 | 30 | 3 | 1 | 1 | |||
| 25 | W0326-3-0808 | 26 | 8 | 3 | 0.8 | 0.3 | 0.3 | |
| 29 | W0626-3-1208 | 26 | 8 | 3 | 1.2 | 0.6 | 0.6 | |
| 30 | W1030-3-2014 | 30 | 14 | 3 | 2 | 12 | 12 | |
| 31 | W1230-3-2514 | 30 | 14 | 3 | 2.5 | 1.2 | 1.2 | |
| 33 | W0330-3-0502 | 30 | 2 | 3 | 0.5 | 0.3 | 0.3 | |
| 34 | W0626-3-1208 | 26 | 8 | 3 | 1.2 | 0.6 | 0.6 | |
| 36 | W0330-3-0504 | 30 | 4 | 3 | 0.5 | 0.3 | 0.3 | |
| 37 | W0823-3 | 25 | 3 | 0.8 | 0.8 | |||
| 38 | W0435-1211 | 35 | 11 | 3 | 1.2 | 0.4 | 0.4 | |
| 39 | W03535-3-0811 | 35 | 11 | 3 | 0.8 | 0.35 | 0.35 | |
| 41 | W1025-3-1608 | 25 | 8 | 3 | 1.6 | 1 | 1 | |
| 42 | W0845-3-2017 | 45 | 17 | 3 | 2 | 0.8 | 0.8 | |
| 43 | W1535-3 | 35 | 3 | 1.5 | 1.5 | |||
| 44 | W1036-3-2016 | 36 | 16 | 3 | 2 | 1 | 1 | |
| 45 | W0630-3-1212 | 30 | 12 | 3 | 1.2 | 0.6 | 0.6 | |
| 46 | W0830-4-2015 | 30 | 15 | 4 | 2 | 0.8 | 0.8 | |
| 47 | W1243-4-2515p | 43 | 15 | 4 | 2.5 | 1.2 | 1.2 | 20 |
| 48 | W0843-4-2015p | 32 | 15 | 4 | 2 | 0.8 | 0.8 | 20 |
| 49 | W1232-4.5 | 43 | 4.5 | 1.2 | 1.2 | |||
| 50 | W1543-4-2512p | 43 | 12 | 4 | 2.5 | 1.5 | 1.5 | 20 |
| 51 | W0843-3.9-2019p | 20 | 19 | 3.9 | 2 | 0.8 | 0.8 | 19 |
| 52 | W2020-5 | 20 | 5 | 2 | 2 |
Customized design is welcomed.
WEB: www.china-nozzles.com
Company Information

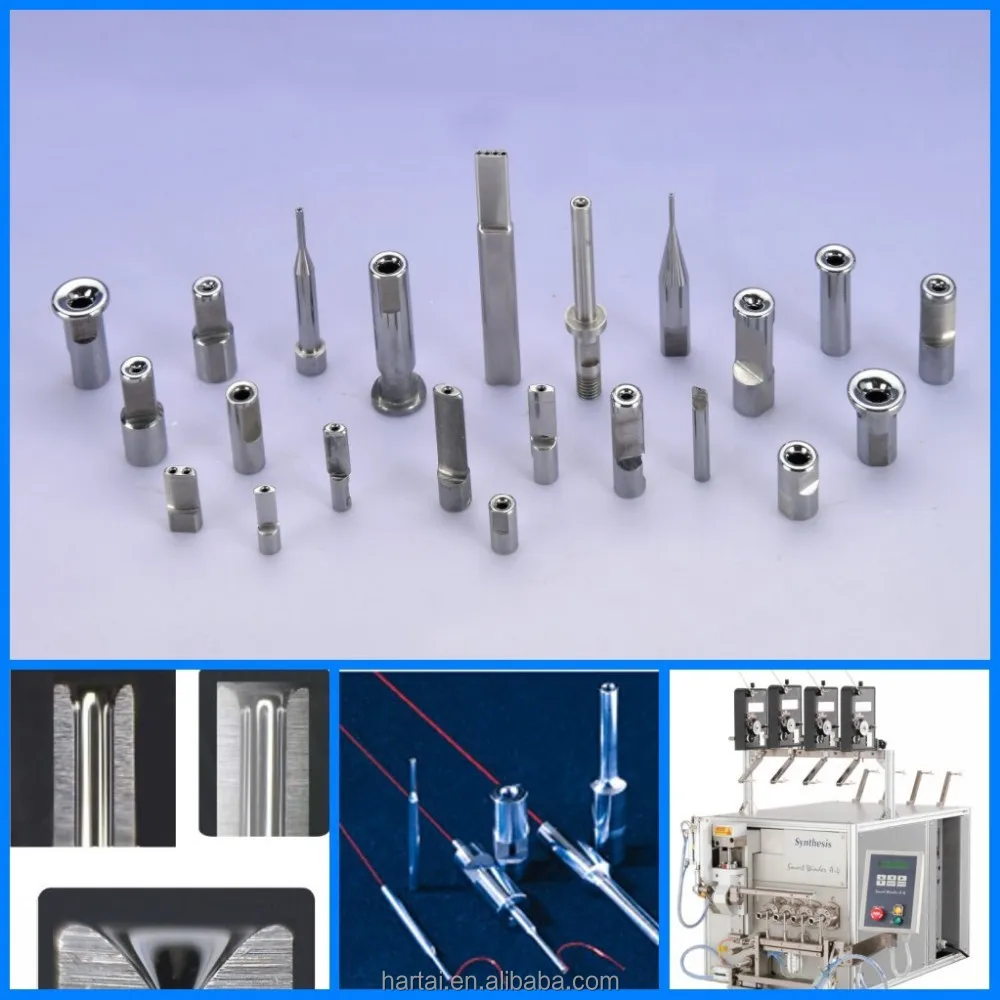

HARTAI Technology Industry Co., Ltd , found in 2001, is a professional export company specializing in coil winding machine accessories ,such as nozzle (motor nozzle, tungsten cabide nozzle, ruby nozzle, ceramic nozzle ),stainless steel wire guide pulley, ceramic roller ,ceramic parts ,wire tensioner and so on .
We insists that "quality is first, the technology is first, service is first, the customer is first " for purpose, to be realistic and pragmatic all the time, scientific management.
FAQ
1. Question:Why Tungsten Carbide and not steel?
Is a carbon or stainless steel nozzle cheaper and capable of being salvaged when bent?
Answer: The choice of the nozzle material is a matter of the manufacturing philosophy. Many nozzle makers claim that a steel nozzle is cheaper, can also be mirror finished and they do not break on impact and can always be put back after rectifying.
If any question, please feel free to contact us!
Contacts
Sales Department
Похожие товары

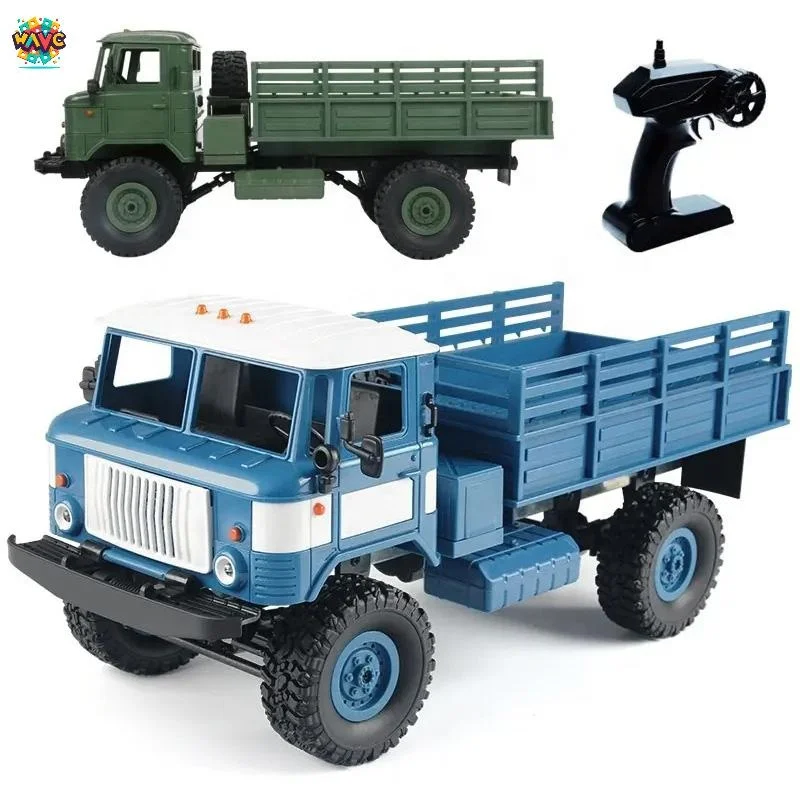

Лидер продаж, 2023, 1:16 WPL B24 хобби, Радиоуправляемый рок-гусеничный внедорожник с четырьмя колесами, российский военный грузовик
18,00 $ - 20,00 $

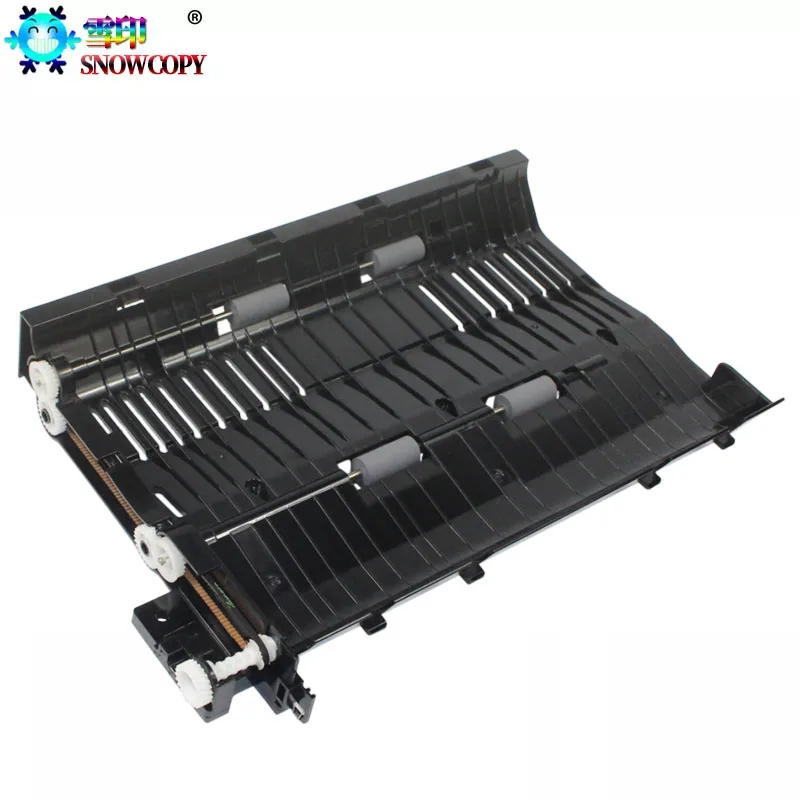

DU-480 дуплекс совместимый для Taskalfa TASKalfa Kyocera 1800 1801 2200 2201 2010 2011 2210 2211 2020 2220 2320 2221 2321
12,50 $ - 16,00 $

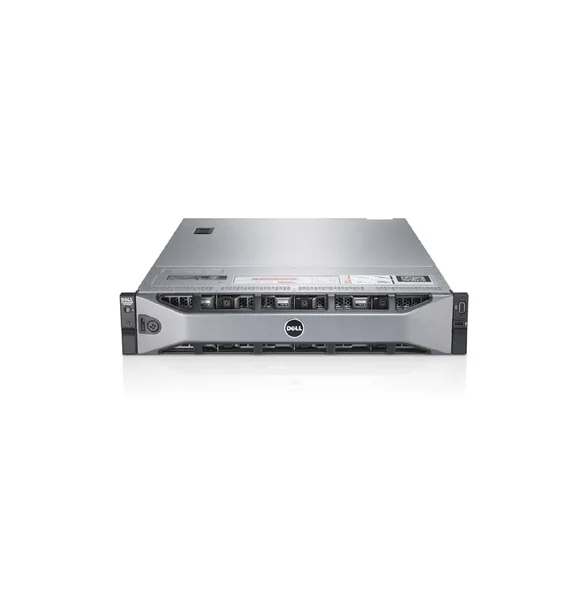

Используется Dell Poweredge R720 Intel E5-2680 V2 2U сервер

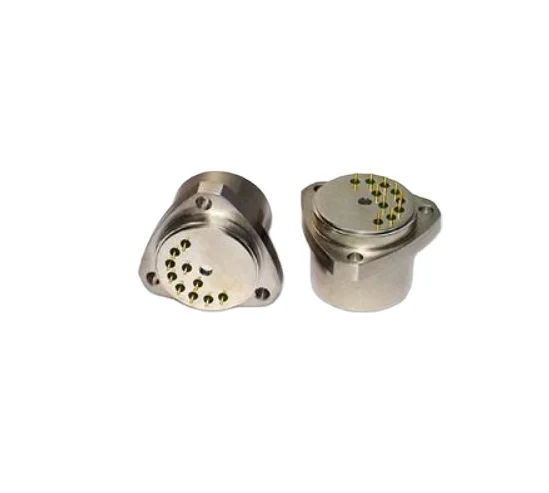

Новый QA-015 Q-Flex кварцевый акселерометр
97,80 $ - 99,80 $
Оригинальный Новый 1472G USB BT 1d 2d беспроводной сканер штрих-кода Barway считыватель кодов для розничной
220,00 $ - 230,00 $
Прямая Продажа с завода, производитель, дешевый, оптовая продажа, 50cc мопеды, Электрический модный электрический мопед для взрослых
550,00 $

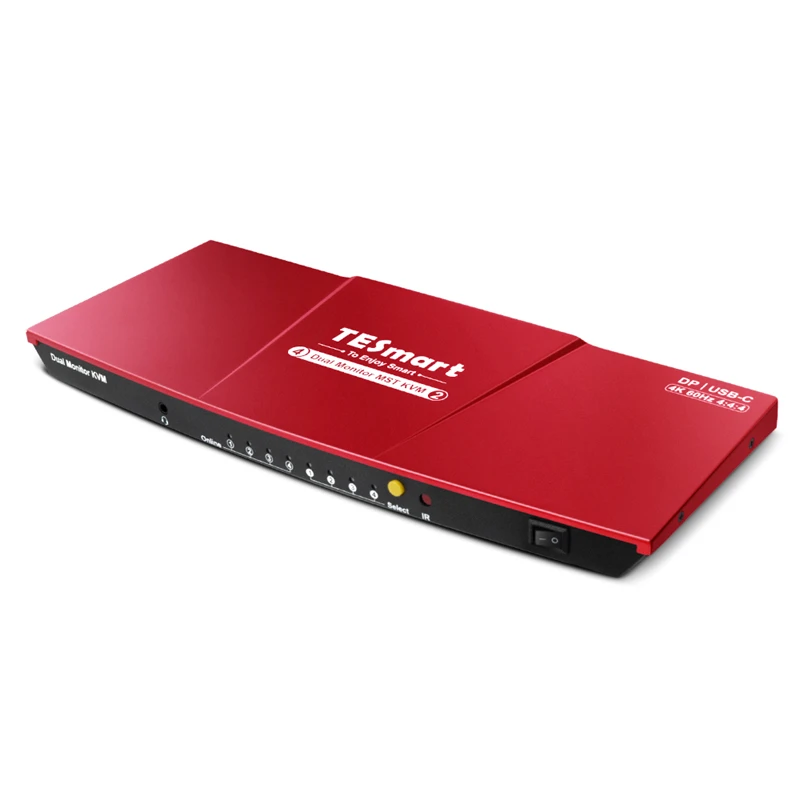

Переключатель TESmart KVM с двумя портами, эмодуляторы EDID, автоматическое сканирование, 4x2 DP + USB-C, 4k60hz KVM переключатель
