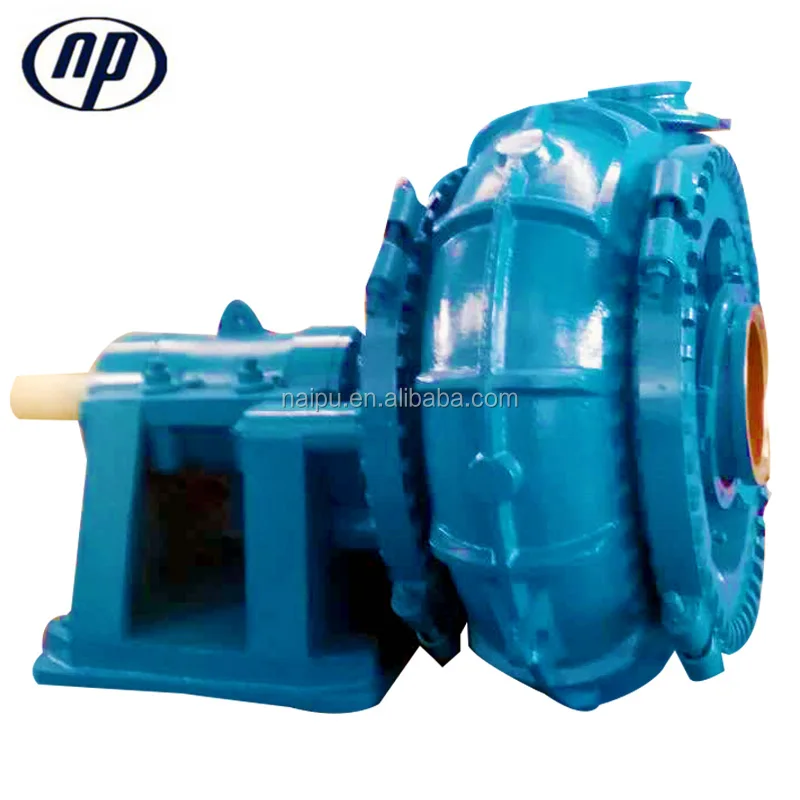

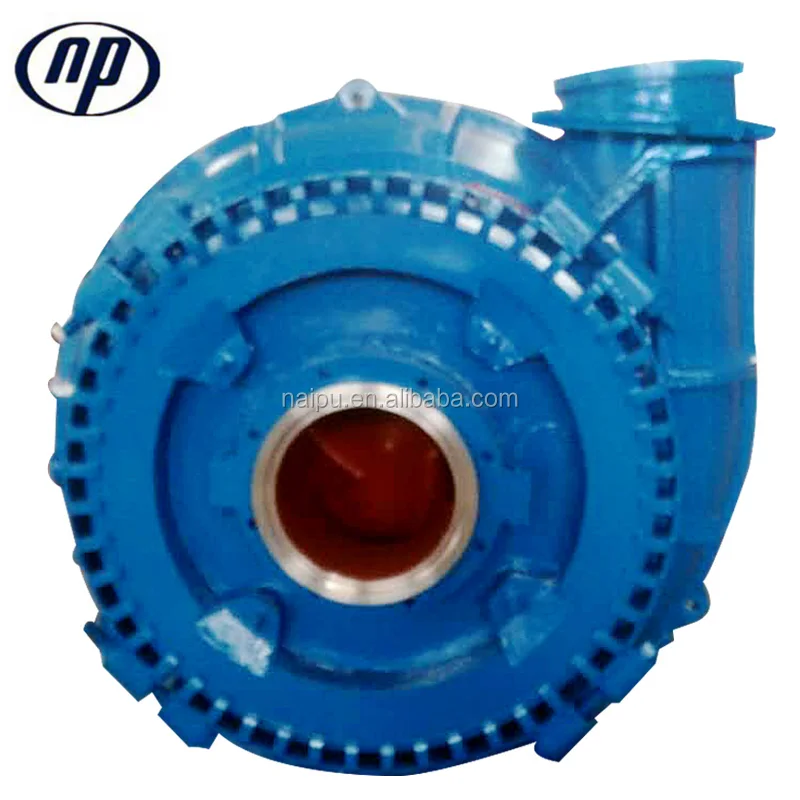

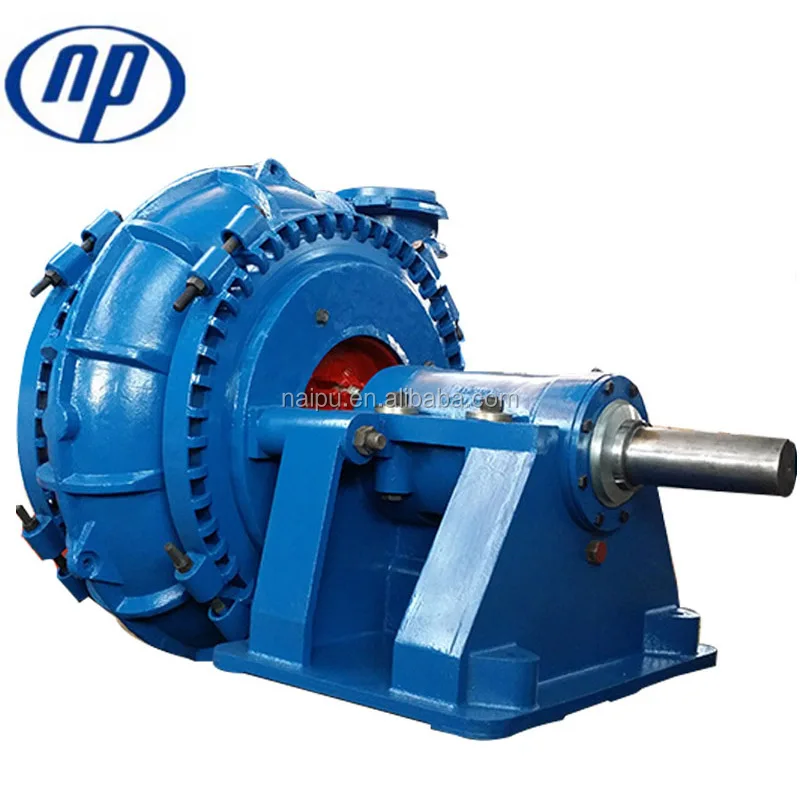

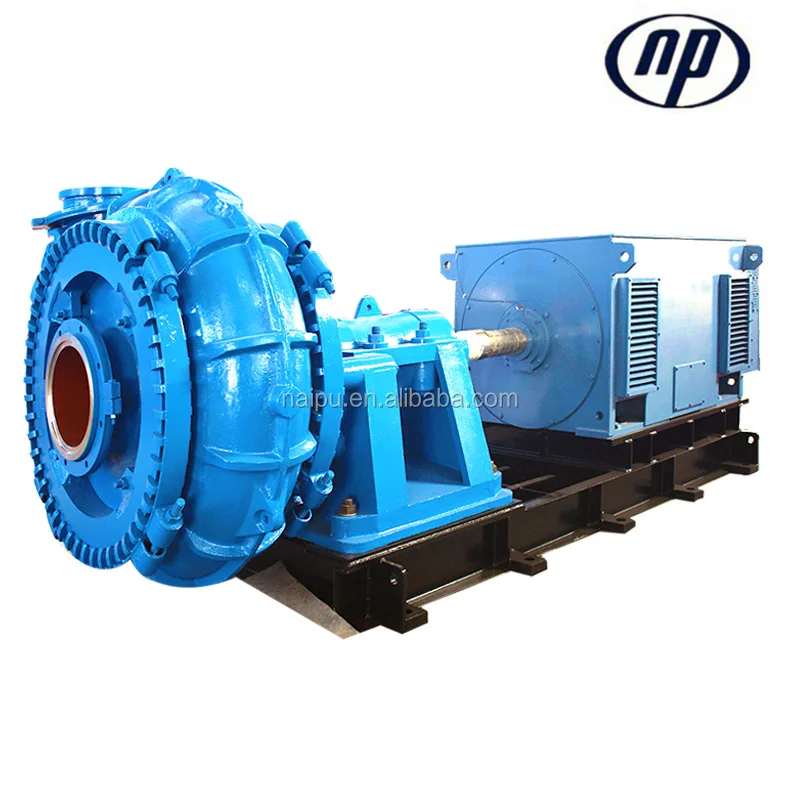

12 inch High Chrome Alloy Sand Suction Dredging Pump Sale
Shijiazhuang NaiPu Pump Co.,Ltd is one of largest sand suction pump/ dredge pump manufacturer, We have two type Sand Suction Dreding Pump .
1. Horizontal Sand Suction Dredging Pump
2. ZJQ Submersible Sand Suction Dredging Pump
Sand Gravel Pump
12inches Sand Dredging Pump

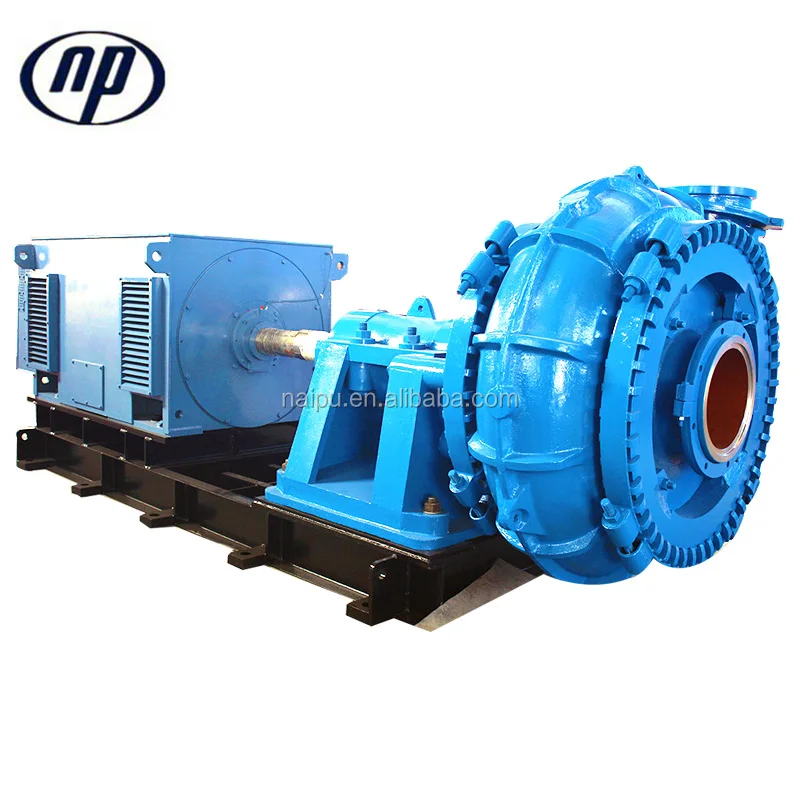

This type of Sand Drege Pump can be Drived by Electric Motor or Diesel.
Others Sand Pump Model :
6/4 D-G , 8/6 E-G, 10/8 F-G, 12/10 G-G , 14/12 G-G, 18/16 G-G, 10/8F-GH,12/10G-G
16/14G-GH ,350WSG(14Inch),450WSG(18inch),500WSG(20Inch),650WSG(24Inch),
700WSG,800WSG,900WSG,1000WSG
Description
Material | Abrasive Resistant High Chrome alloy A05, A07 or As customer's request |
Model | 14/12 G -G Sand Dredging Pump |
Pump Type | Single Stage Single Suction Centrifugal pumps |
| Outlet Size | 12 inch |
Suction Size | 14 inch |
Drive | ZVz/CRz/CV/DC |
Power | Motor/diesel |
capacity | 522-3168 m3/h |
Head | 9.5-66m |
Seal Type | Mechanical seal, packing seal , expeller seal |
MQQ | 1 set |
Sample Time | Within 15 - 20 days |
OEM Accepted | Yes |
Package | Free fumigation wooden cases |
Payment term | TT , west union, Money gram |
Application and Feature
Naipu Horizontal Sand Suction Dredging Pump are designed for the continuous handling of the most
difficult higher abrasive slurries,containing solids too large to be pumped by a standard slurypump.
They are suitable for delivering slurries in Mining, explosive sludge in metal melting, dredging in
dredger and course of rivers and other fields.
1.Construction of this pump is of single casing connected by means of clamp bands and wide wet passage.
2.The wet-parts are made of Ni-hard and high chromium abrasion-resistance alloys.
3.The discharge direction of pump can be oriented in any direction of 360°.
4.This type of pump possesses the advantages of easy installation and operation, good performance of NPSH and Abrasion-resistance
Typical Applications---
Slag Granulation
Suction Hopper Dredging
Dredging
Barge Loading
Sand Reclamation
Sugar Beet
PERFORMANCE PARAMETERS
NP-G Gravel Sand Slurry Pump PERFORMANCE PARAMETERS
Model | Flow(m3/h) | Head(m) | Speed(r/min) | Efficiency(%) | NPSHr/m | Max permissible particle size/mm |
6X4D-NP-G | 187-36 | 7-51 | 1400-600 | 30-58 | 1.5-3.7 | 82 |
8X6E-NP-G | 576-133 | 10-48 | 1400-800 | 60-54 | 1.2-4.2 | 127 |
10X8F-NP-G | 930-216 | 11-44 | 940-500 | 65-34 | 3-7 | 178 |
12X10G-NP-G | 1512-360 | 11-58 | 850-400 | 70-50 | 1.5-6 | 220 |
14X12G-NP-G | 3168-522 | 9.5-66 | 700-300 | 68-60 | 2-8.5 | 241 |
16X14TU-NP-G | 3024-900 | 14-45 | 500-300 | 70-50 | 3.5-6.5 | 254 |
10X8F-NP-GH | 1091-324 | 19.2-56.5 | 800-500 | 72-60 | 1.5-5 | 180 |
12X10G-NP-GH | 2232-612 | 28-77 | 700-450 | 73-60 | 1.5-8 | 210 |
16X14TU-NP-GH | 3450-1000 | 72-25 | 500-300 | 78-65 | 2-8 | 160 |
18X16TU-NP-G | 3600-1050 | 42-12 | 250-450 | 60-72 | 2-8 | 254 |
18X16TU-NP-GH | 4300-1350 | 70-18 | 250-500 | 60-70 | 2.5-8 | 254 |
Construction Drawing
Main Part Number At The Drawing
| No. | Name | Parts Code | Material |
| 1 | Impeller | GG12137 | High Chrome |
| 2 | casing | GG12131 | High Chrome |
| 3 | Front Liner | GG1412013-1 | High Chrome |
| 4 | Back Liner | GG12041 | High Chrome |
| 5 | shaft Sleeve | G075 | CS1 |
| 6 | packing | G111 | Q21 |
| 7 | Bearing | G009 | |
| 8 | Shaft Spacer | GG10117 | 4Cr13 |
| 9 | Packing Gland | G044 | HT200 |
| 10 | Latern Ring | G063 | 1Cr18Ni9Ti |
| 11 | Neck Ring | G067 | 1Cr18Ni9Ti |
| 12 | Stuffing Box | G078 | HT200 |
| 13 | Gasket | G122 | Rubber |
| 14 | O Type Ring | G109 | Rubber |
| 15 | Volute Ring | G12125 | Rubber |
| 16 | Intake Joint | F12060 | Rubber |
| 17 | Discharge Joint | F12132 | Rubber |
| 18 | Bearing Assembly |
Notice: For other model pump drawing , dimension, please direct contact me :
Email: kitty at naipump dot com
Skype : kitty_naipump
WhatsApp/ Wechat : 86-13032609126
ZJQ Pump Description
Submersible Sand Suction Dredging Pump
Description
Discharge Size : 80 to 400mm
Power: Motor
Flow rate : 25m3/h -2000 m3/h
Head : 12-60m
Feature
Compare with common mud pumps and slurry pumps, ZJQ series slurry pumps enjoy the characteristis as follows:
♣ Submersible Work without influence of suction head.
♣ No assistant vacuum pump, save your investment.
♣ No noise, keep the silence of your work station.
♣ With agitator, no need extra stirring devices, more convenience for operating.
♣ It do not need to build pump house
♣Directly works on the surface of the slurry , with more efficiency to delivery slurry
Application
♣Delivery liquid sand , coal clinder solid
♣clearing the mud in lake , river, sea
♣Dredging widening channel
Performance
Construction Drawing
Company Information
ShiJiaZhuang NaiPu Pump Co.,Ltd , Is one of professional factory of slurry pump, sand gravel pump , dredging pump , Water pump and spare parts .
NaiPu Pump is devoted to pump solution industry for more than 30 years!
The Pumps are widely used in in metallurgy, mining, Nonmetallic Mining, Coal, Energy
resources, Sand mining, Dredging, Environmental protection, Petrochemical engineering, Flue gas desulfurization and other industrial departments.
The Pumps are exported to USA, Canada, Germany, Russia , Australia, South Asia, North America, South Africa, and etc , up to more than sixty countries.
NaiPu Main Pump Model
NP-NAH series | L(R) ,M | HH | SP(R) | G | AF Series |
1.5/1B-NAH(R) | 20A-L | 1.5/1 C-HH | 40PV-SP(R) | 6/4D-G | 2QV-AF |
2/1.5B-NAH(R) | 50B-L(R) | 3/2D-HH | 65QV-SP(R) | 8/6E-G | 3QV-AF |
3/2C-NAH(R) | 75C-L | 4/3E-HH | 100RV-SP(R) | 10/8F-G | 6SV-AF |
4/3C-NAH(R) | 100 D-L | 4/3X-HH | 150SV-SP(R) | 10/8S-G | 8SV-AF |
6/4D-NAH(R) | 150E-L | 6/4F-HH | 200SV-SP | 12/10G-G |
|
6/4E-NAH(R) | 300S-L | 6/4X-HH | 250TV-SP | 14/12G-G |
|
8/6E-NAH(R) | 10/8 R-M | 6S-H |
| 14/12T-G |
|
8/6R-NAH(R) | 10/8 E-M | 8/6S-H |
| 16/14 G-G |
|
10/8F-NAH(R) |
| 8/6X-H |
| 16/14TU-GH |
|
10/8X-NAH(R) |
| 6S-HP |
| 16/14H-GH |
|
12/10ST-NAH(R) |
| 8/6S-HP |
| 18/16G-G |
|
14/12ST-NAH(R) |
| 8/6X-HP |
| 18/16 TU-GH |
|
16/14TU-NAH(R) |
|
|
|
|
|
20/18G(TU)-NAH(R) |
|
|
|
|
|
Main Metal Slurry Pump Parts
Rubber Liner Slurry Pump Parts
WorkShop
Model Workshop --casting Work Shop-- Machining workshop--assembly workshop--stockage, Welcome to visit us.
Contact Us
ShiJiaZhuang NaiPu Pump Co.,Ltd
Contact person : kitty Liu
Skype: kitty_naipump
Email: kitty at naipump.com
Mobile /whatapp: +86-13032609126
If you are intrested in sand Suction Dredging pump, please do not hesitate to contact us!
