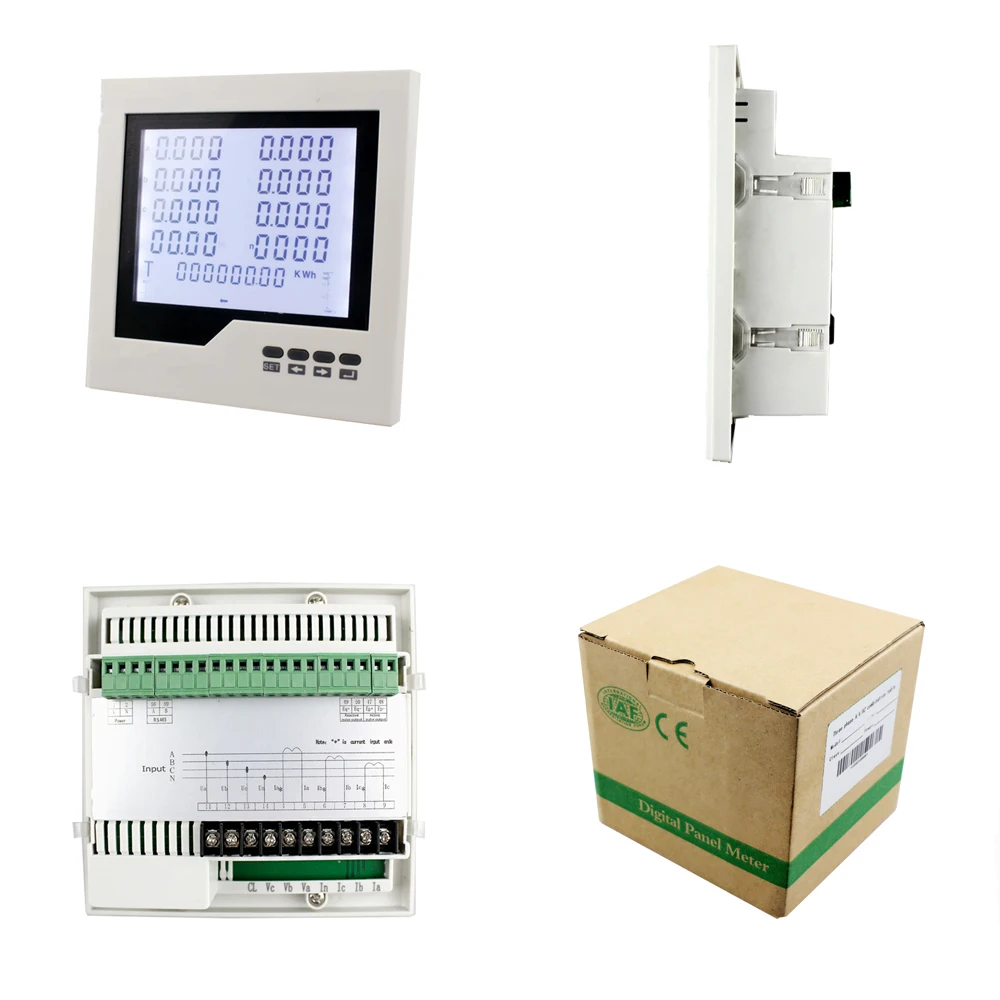

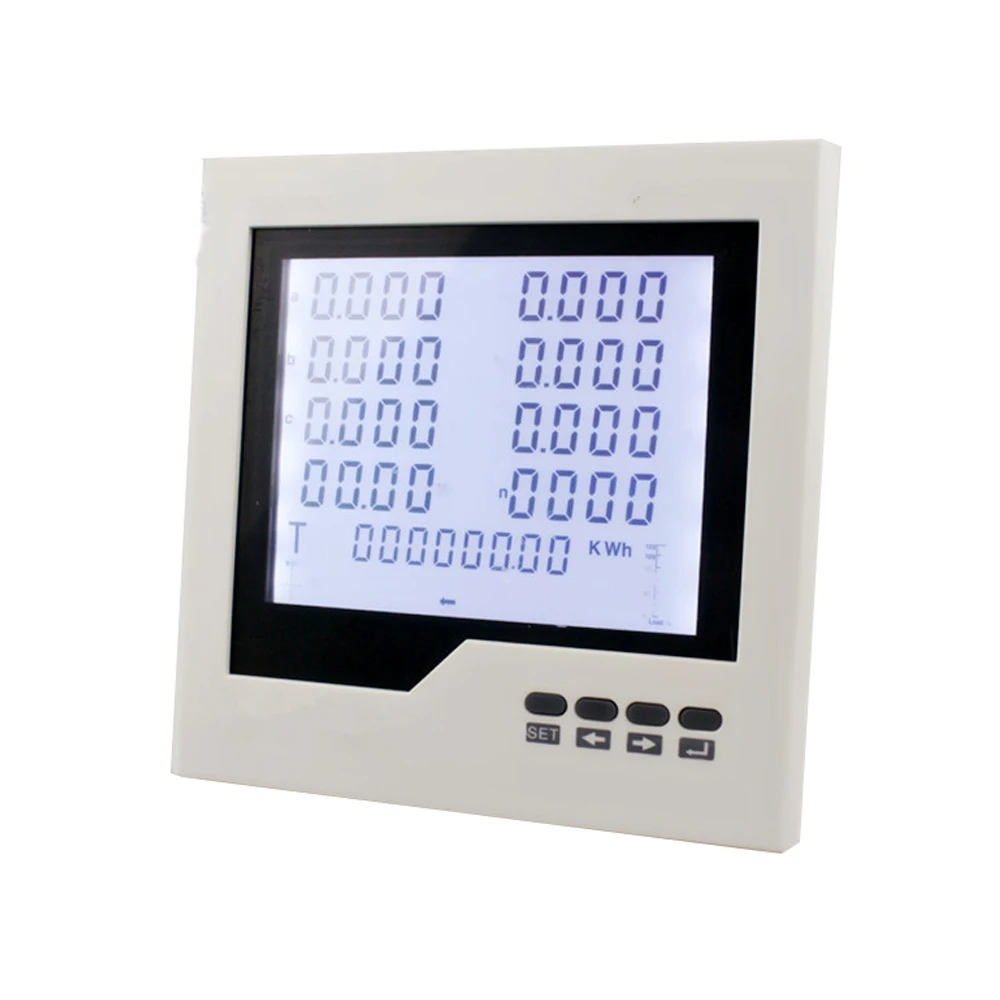

160*160mm ME 3D9Y LED Display AC Three Phase Digital Multimeter Multifunction Energy Meter Support Transmitting Output

Характеристика

• Измерение трехфазного напряжения, трехфазного тока, активной мощности, реактивной мощности, видимой мощности, коэффициента мощности

И частота с высокой точностью.

• Измерьте вперед и назад Активный/реактивная энергия.

• Измерение и время считывания времени использования энергии.

• Измеряет общее гармоническое искажение (THD) и 2-31 раз нечетные гармонические компоненты трехфазного напряжения и трех

Фазный ток.

• Предоставьте светодиодный или ЖК-дисплей и локальный запрос данных.

• Визуальное меню, кнопки просты в эксплуатации.

• Программируемый коэффициент преобразования тока и напряжения.

• Обеспечивает многоточечный мониторинг утечки тока

• Обеспечивает Многоточечное управление узлами для сигнализации и управления поездкой

• Поддержка пожарной сигнализации и управления для удаленного отключения источника питания от точки сбоя

• Поддержка RS-485 связи и протокола Modbus-RTU.

• Поддержка цифрового входа, цифрового выхода, аналогового выхода передачи и импульсного выхода энергии.

• Простая установка, простая проводка, небольшие количества.

• Широкий диапазон универсального источника питания AC/DC: AC/DC 80V ~ 270V

• Может завершить различные сети программного обеспечения связи в SCADA и PLC.

Технический индекс

Точность измерения

В настоящее время

КЛАСС 0,5

Стабилизатор напряжения

КЛАСС 0,5

Активная мощность

КЛАСС 0,5

Реактивной мощности

КЛАСС 0,5

Коэффициент мощности

КЛАСС 0,5

Частота

± 0. 02 Гц

Активная энергия

КЛАСС 0,5/класс 0,2

Реактивной энергии

Класс 1,0/класс 2,0

Измерения входного сигнала

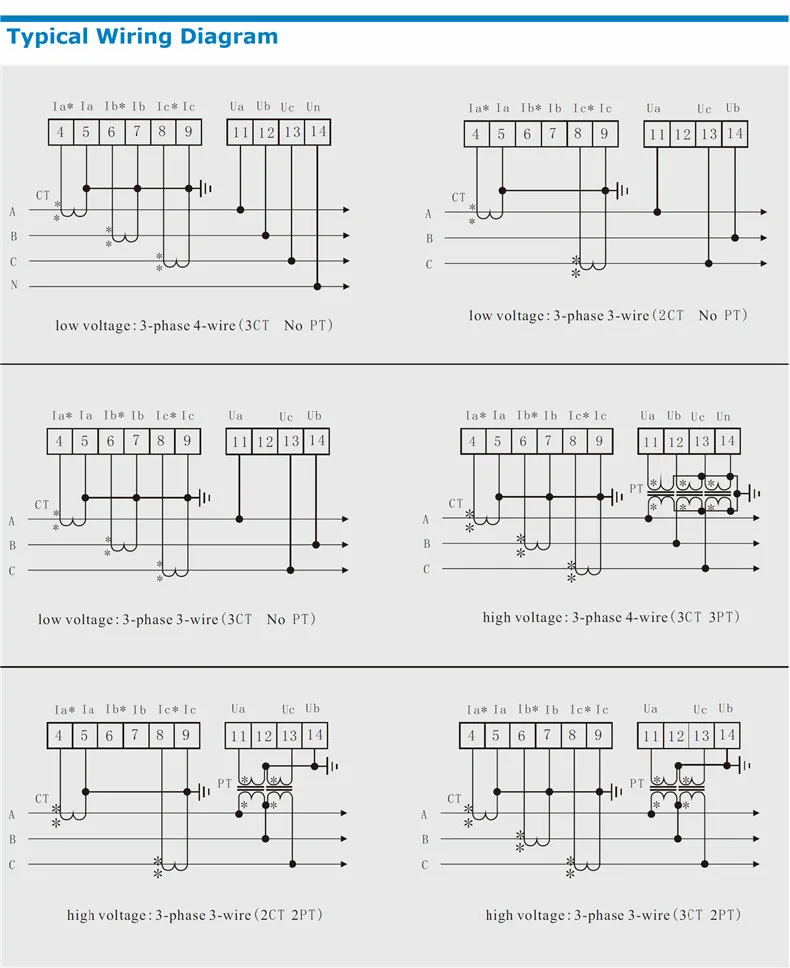

Электропроводка

Однофазный, 3 фазы 3 провода, 3-фазный 4-провод

Номинальный ток

AC 1A,AC 5A

Номинальное напряжение

AC 57,7 в, AC 100 в, AC 220 В, AC 380 В

Защита от перегрузки

Напряжение: устойчивый: 1,2 раз; Мгновенный нагрев: 2 раза/1s

• Сила тока: устойчивый: 1,2 раз; Мгновенный нагрев: 10 раз/5s

Потребляемая мощность

Напряжение: <1VA (на фазу), ток: <0.4VA (на фазу)

Импеданс

Напряжение: >300 кОм, ток: <20 МОм

Частота

45 ~ 65 Гц

Блок питания

Рабочий диапазон

AC/DC 80V ~ 270V

Потребляемая мощность

<4VA

Функциональный модуль

Интерфейс связи

1 петля RS-485 связи, MODBUS-RTU протокол

Скорость передачи данных: 2400 ~ 19200bps, по умолчанию: 2400bps

Входной сигнал значения переключения

4 петли переключение значения ввода, сухое соединение

Значение переключения выход

3 петли релейный выход, возможность: AC 250V/5A,DC 30V/5A

Коробка передач выход

Аналоговый выход 1 петли: 0/4 ~ 20 мА или 0 ~ 5/10 в

Энергия импульса выходного

2 петли энергии импульсный выход, постоянный: 8000

Окружающая среда

Операционная среда

-10 ℃ ~ + 55 ℃

Среде хранения данных

-25 ℃ ~ + 70 ℃

Относительная влажность

≤ 93%, на месте, без агрессивных газов

Высота над уровнем моря

≤ 2500 м

Безопасность

Сопротивление изоляции

> 100MΩ

Испытательное напряжение переменного тока:

AC 2KV

Электромагнитная совместимость

Электро-статического разряда

Класс 4

Электрические быстрые

Переходных частот импульсов

Класс 4

От перенапряжения

Класс 4

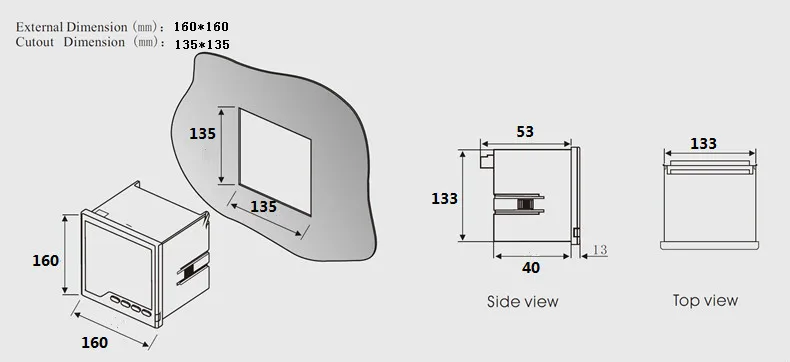

План измерения

Внешние размеры (мм)

120 × 120;80 × 80;96 × 48;96 × 96;72 × 72;48 × 48;120x60;160x80

Размер выреза (мм)

111 × 111;76 × 76;92 × 45;92 × 92;68 × 68;45 × 45;114x56;152x76

Спецификация в комплекте

Модель

Функция

Измерение

Расширенная функция (опционально)

Дисплей

С вырезами

Размер (мм)

Внешний

Измерение

(Мм)

Однофазный

Электрические параметры

Переключатель

Входной сигнал

Переключатель

Выход

Коробка передач

Выход

Связь

Интерфейс

Светодиодные лампы

С ЖК-дисплеем

ME-D1

√

2

2

-1 шт.

-1 шт.

√

-

152X76

160x80

ME-D1Y

√

2

2

3

-1 шт.

-

√

ME-D2

√

2

2

3

-1 шт.

√

-

111X111

120 × 120

ME-D2Y

√

2

2

3

-1 шт.

-

√

ME-D3

√

2

2

3

-1 шт.

√

-

92X92

96 × 96

ME-D3Y

√

2

2

-1 шт.

-1 шт.

-

√

ME-D4

√

2

2

-1 шт.

-1 шт.

√

-

114X56

120x60

ME-D4Y

√

2

2

-1 шт.

-1 шт.

-

√

ME-D5

√

2

2

-1 шт.

-1 шт.

√

-

92X45

96 × 48

ME-D5Y

√

2

2

-1 шт.

-1 шт.

-

√

ME-D6

√

2

2

-1 шт.

-1 шт.

√

-

68X68

72 × 72

ME-D6Y

√

2

2

-1 шт.

-1 шт.

-

√

ME-D7

√

2

2

-1 шт.

-1 шт.

√

-

76 × 76

80 × 80

ME-D7Y

√

2

2

-1 шт.

-1 шт.

-

√

ME-D8

√

2

2

-1 шт.

-1 шт.

√

-

45 × 45

48 × 48

Модель

Функция

Измерение

Расширенная функция (опционально)

Дисплей

Размер выреза (мм)

Внешний

Измерение

(Мм)

3-фазный

Параметры

Мульти-скорость

Гармоническая

Огонь

Мониторинг

Переключатель

Входной сигнал

Переключатель

Выход

Коробка передач

Выход

Связь

Интерфейс

Светодиодные лампы

С ЖК-дисплеем

ME-3D2

√

-

-

-

4

4

4

2

√

-

111X111

120x120

ME-3D2Y

√

-

-

-

4

4

4

2

-

√

ME-3FD2Y

√

√

-

-

4

4

4

2

-

√

ME-3HD2Y

√

-

√

-

4

4

4

2

-

√

ME-3LD2

√

-

-

√

4

-

-

2

√

-

ME-3LD2Y

√

-

-

√

4

-

-

2

-

√

ME-3FHD2Y

√

√

√

-

4

4

4

2

-

√

ME-3D3

√

-

-

-

4

4

4

2

√

-

92X92

96 × 96

ME-3D3Y

√

-

-

-

4

4

4

2

-

√

ME-3FD3Y

√

√

-

-

4

4

4

2

-

√

ME-3HD3Y

√

-

√

-

4

4

4

2

-

√

ME-3LD3

√

-

-

√

4

-

-

2

√

-

ME-3LD3Y

√

-

-

√

4

-

-

2

-

√

ME-3FHD3Y

√

√

√

-

4

4

4

2

-

√

ME-3D7

√

-

-

-

-

-

-

-1 шт.

√

-

76 × 76

80 × 80

ME-3D7Y

√

-

-

-

-

-

-

-1 шт.

-

√

ME-3D6

√

-

-

-

-

-

-

-1 шт.

√

-

68X68

72 × 72

ME-3D6Y

√

-

-

-

-

-

-

-1 шт.

-

√

ME-3D8

√

-

-

-

-

-

-

-1 шт.

√

-

45 × 45

48 × 48

Примечание: количество дополнительных расширенных функций будет максимальное число, которое мы можем продлить в нормальных условиях.

Если у вас есть какие-либо особые пожелания, пожалуйста, свяжитесь с нашим техническим отделом.
