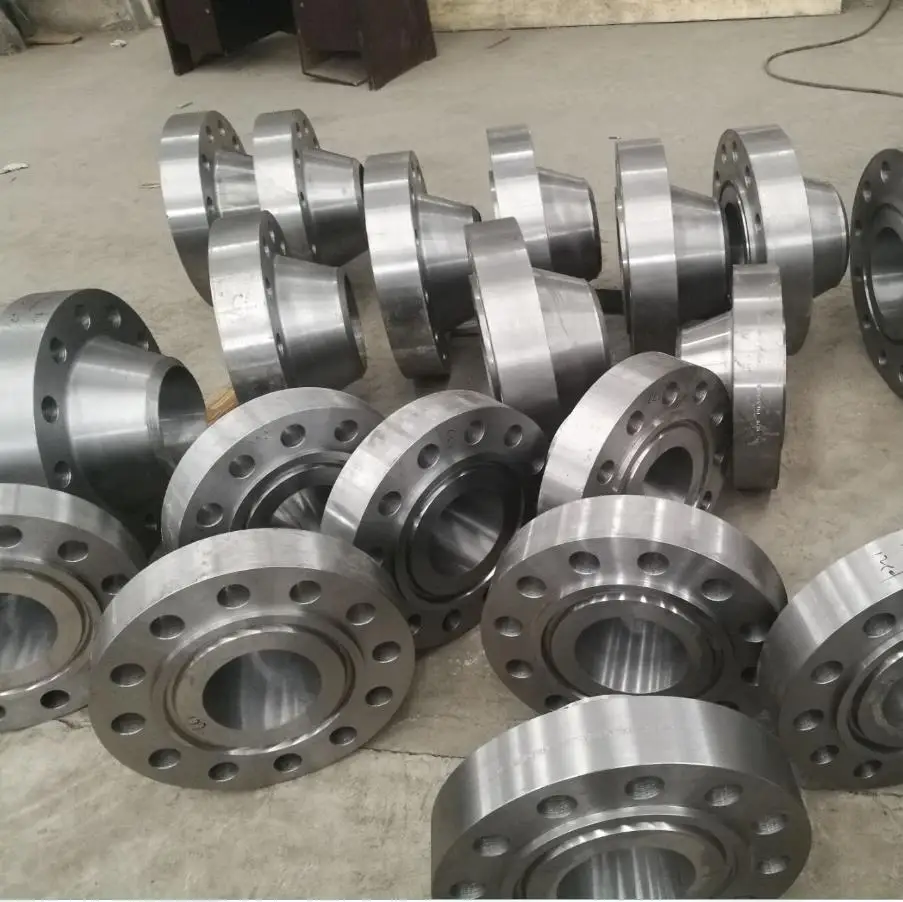

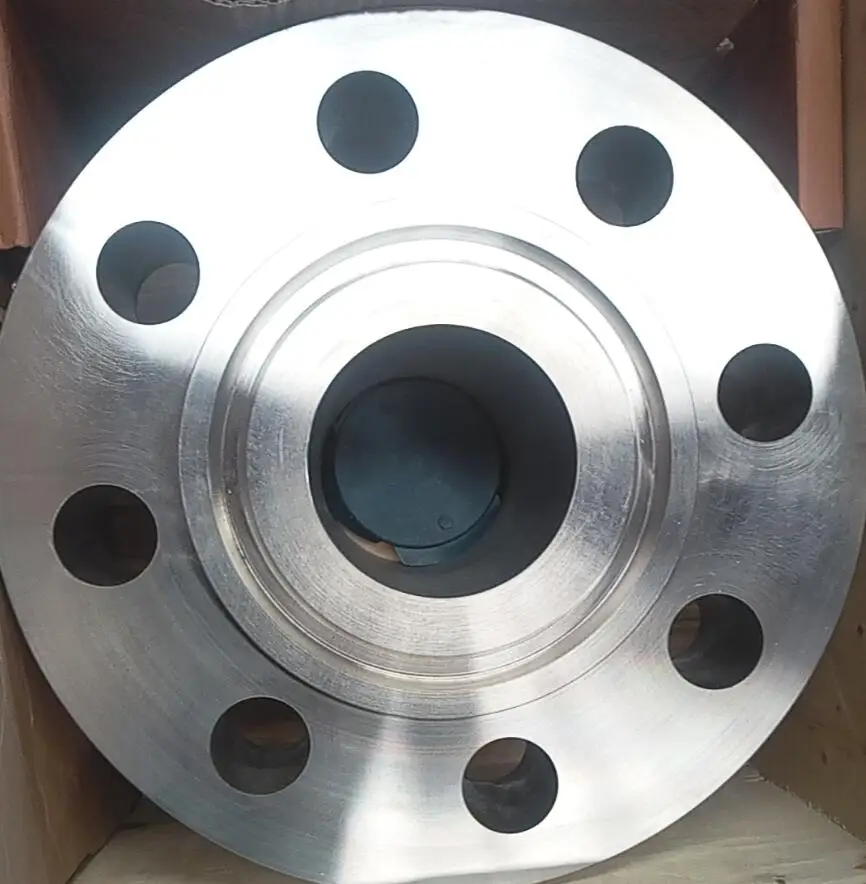

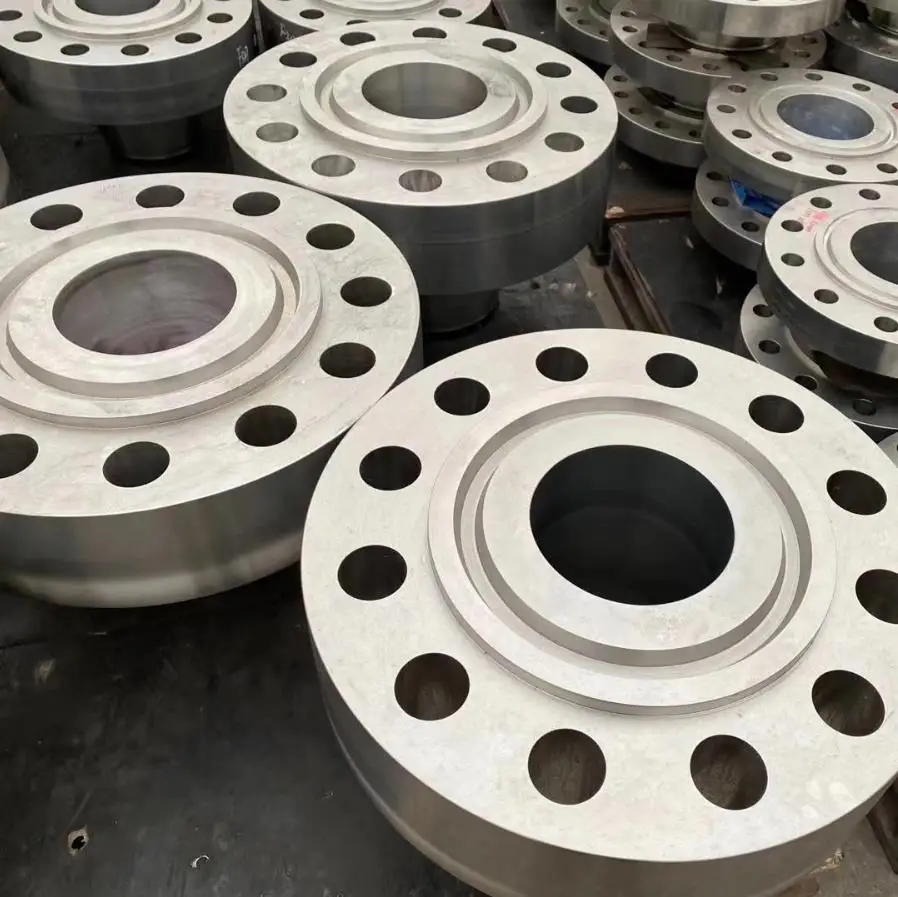

API 6A 6B 6BX сварочные шейные фланцы 5000 psi 1000psi для нефтепровода с материалом 60K и 75K

Описание и отзывы

Характеристики

6BX и 6B фланцы

Фланцы 6BX и 6B (фланцы для сварки шеи, глухие фланцы, фланцы и пробные Фланцы) полностью соответствуют API 6A и изготовлены из современной легированной стали с помощью передовых технологий производства. Они надежны и отличаются высокой стоимостью.



Фланцы 6B имеют тип кольцевого соединения и не предназначены для макияжа лицом к лицу. Соединение макияжа болтовое усилие реагирует на металлическое кольцо прокладки.



Фланцы 6BX имеют тип кольцевого соединения и имеют приподнятую поверхность. В зависимости от допусков, усилие крепления соединения на болтах может реагировать на поднятую поверхность фланца, когда прокладка была правильно закреплена. Эта опора предотвращает повреждение фланца или прокладки от чрезмерного крутящего момента болта.



6BX и 6B сварочные фланцы

6B фланцы сварного шва в соответствии с таблицей 36, таблицей 37 и таблицей 38 API 6A (19th Edition) доступны.

6BX фланцы сварного шва в соответствии с таблицей 42 или таблицей 43 API 6A (19th Edition) доступны.



6BX и 6B глухие фланцы

6B глухие фланцы, соответствующие таблице 36, таблице 37 и таблице 38 API 6A (19th Edition), доступны.

6BX глухие фланцы в соответствии с таблицей 46 API 6A (19th Edition) доступны



6BX фланцы, заполненные свинцом



Целевой фланец: специальная конфигурация глухих фланцев, используемых вниз по течению, лицом вверх по тесту, для подушки и уменьшения эрозионного воздействия высокой скорости абразивной жидкости. Этот фланец имеет Стопорное Отверстие, заполненное свинцом, как показано ниже.

Доступны фланцы, соответствующие таблице 44 и таблице 45 API 6A.



6BX и 6B тестовые фланцы

6B тестовые фланцы, соответствующие таблице 36, таблице 37 и таблице 38 API 6A (19th Edition), доступны.

6BX тестовые фланцы в соответствии с таблицей 44 и таблицей 45 API 6A доступны.

Специальные требования к материалу для фланцев сварного шва

Фланец обозначение	Номинальное давление
	(Фунтов на квадратный дюйм)
	2000	3000	5000	10000	15000	20000
	Материал обозначение
6B воротниковый фланец	45 K	45 K	45 K
6BX воротниковый фланец	60 к, 75 к	60 к, 75 к	60 к, 75 к	60 к, 75 к	75 K	75 K



Коммерческие стали, используемые для оборудования контроля давления

Материал	API мин. Выход/мин. Хбв	Найс Макс. Хбв
A106 из углеродистой стали	36 кГц/140	237
A105 из углеродистой стали	45 K/140	237
1040 низколегированная сталь	60 K/174	237
4130 низколегированная сталь	60 к/174,75 к/197	237
4140 низколегированная сталь	60 к/174,75 к/197	237
8630 низколегированная сталь	60 к/174,75 к/197	237
410 Martinsitic из нержавеющей стали	60 к/174,75 к/197	237
