JH21-45T Тон C рамка Дырокол пресс-машина
12 200,00 $ - 12 500,00 $
Китайский производитель гидравлический тип cnc револьверный штамповочный пресс
- Категория: >>>
- Поставщик: Qingdao Xiang Star CNC Machinery Co. Ltd.
Сохранить в закладки 60446402490:
Описание и отзывы
Характеристики
china manufacturer hydraulic type cnc turret punch press tooling
Working Principle
Closed hydraulic CNC turret punching machine by the programming software (or manual) processing program, by the servo feeding mechanism send the plate to the required processing position, at the same time by the dies selection system select the appropriate die from the turret, then by the hydraulic power system according to the punching procedure, automatic completion of the work piece processing.
Technical parameters
Name | Parameters | Unit | Remark | |
1 | Nominal Pressure | 300 | KN | 30(T) |

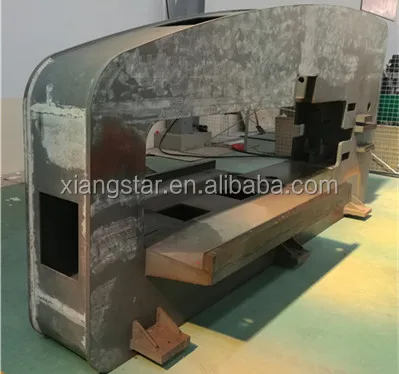

2 | Rack Structure | “O” |
| closed |

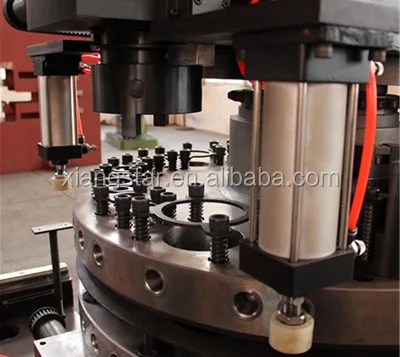

3 | Turret structure | Thick | mm | Up:80/down:70 |
4 | Mold structure | 85 series long oriented |
| Internationally general type |
5 | Clamp structure / number | Full floating type | sets | 2 |
6 | Auto-index numbers |
| sets | 2 (optional) |
7 | Auto-index transmission mode |
|
| Turbine and worm |
8 | Number of controlled axes | 3/4(X/Y/T/C) | axes | Auto-index (optional) |
9 | Repositioning cylinder | 2 | sets |
|
10 | Countertop structure | Brush\\universal ball mixed |
|
|
11 | Turret station distribution | A\\B\\C\\D |
| standard |
12 | Punching accuracy | ±0.1 | mm |
|
13 | Repeat positioning accuracy | ±0.02 | mm |
|
14 | Throat depth | 1280 | mm |
|
15 | Punch stroke | 40 | mm |
|
16 | Max. punching frequency | 800 | t/min |
|
17 | Max. processing plate size | 2500/5000*1250 | mm | Secondary positioning |
18 | Max. processing plate thickness | 6 | mm |
|
19 | Max. plate feeding speed | 60 | m/min |
|
20 | Max. diameter (once punched) | 88.9 | mm |
|
21 | Max. work piece weight | 150 | kg |
|
22 | Turret rotary speed | 30 | r.p.M |
|
23 | Main motor power | 11 | KW |
|
24 | Gas consumption | 0.15 | m³/min |
|
25 | Gas Pressure | 0.6 | MPa |
|
26 | Dimension (L*W*H) | 5400*5200*2600 | mm |
|
27 | Weight | ≈12 | T |
|
28 | CNC system | FANUC OI-PD | ||
29 | Programming software | CNCKAD (genuine ) | ||
Product Features
Application
Packaging & Shipping
Company Information
Qingdao Xiang Star CNC Machinery Co., Ltd., is a high tech enterprise integral of the ability of R&D; Production; Sales.
Covers an area of 50 acres and plant area of 10,000 square meters; we located in No. 789, Guangda Road; Huangdao District; Qingdao City; Shandong Province; China.
As an original state owned restructured enterprise, we have more than 12 years experience in manufacturing and service in sheet metal processing industrial.
Especially in the field of manufacturing CNC (turret) punching machine and fiber laser cutting machine, we have deep technology accumulations.
Such as “Haier” ;“Sunrain”; “Midea” these big and influential companies are our company’s long term cooperative customers. Most of our customers are come from old customers or customers introductions.
Похожие товары
Пресс для твердых шин 80, 100120, 160, 200, 250, 300, 350 тонн
Гибочный станок с двойным цилиндром и счетчиком гидравлического пресса 200/315/400/630 тонн
10 000,00 $ - 10 100,00 $

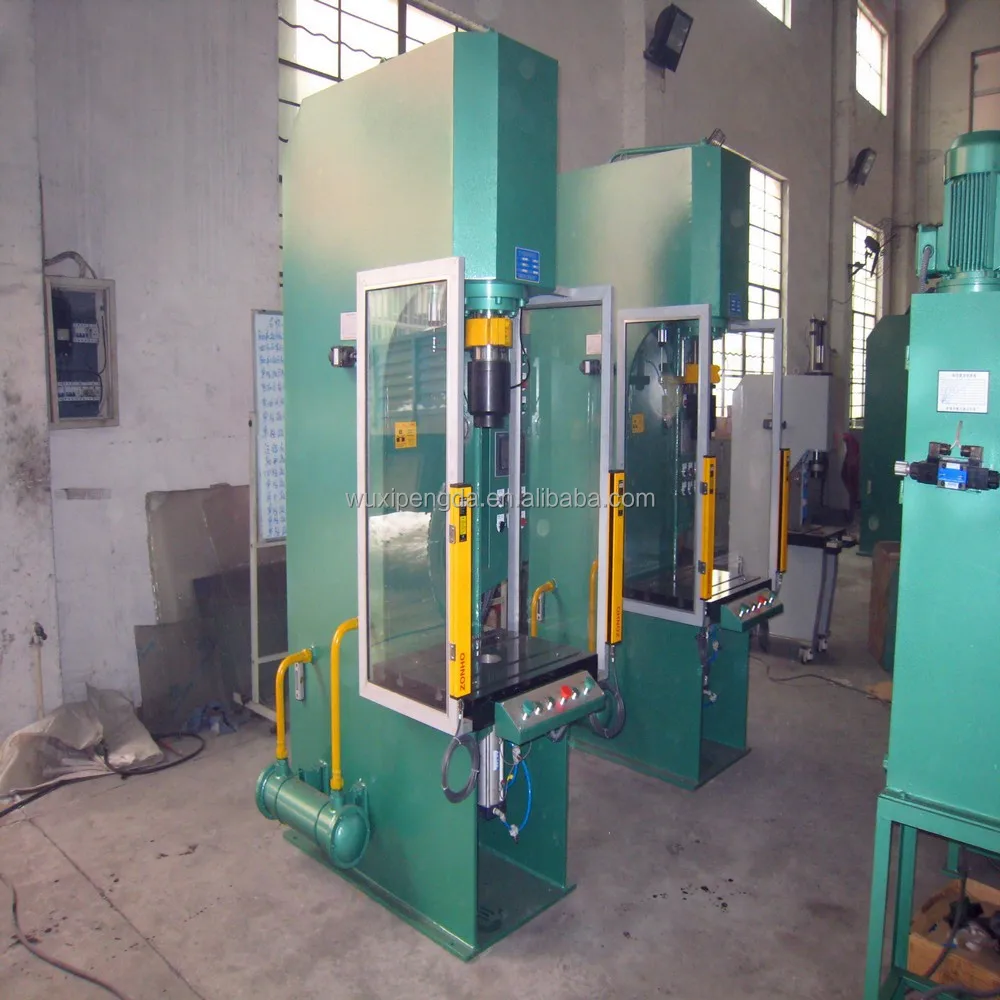

Pengda горячая продажа гидравлический пресс 80 тонн
