Стандартный DMX512 диммирующий светодиод RGB 24 канала DMX 512 Диммер

Итог:

Спасибо за использование DMX512 декодера серии. он использует передовую микрокомпьютерную технологию управления, он преобразует DMX-512/1990 Стандартный цифровой сигнал, принятый широко на международном уровне в аналоговый сигнал управления. выход 1 ~ 24 каналов для опции и каждый канал может достичь 8 бит/16 бит уровней яркости, А также его можно использовать в качестве разъема ПК цифровой-световой контроллер и аналоговый световой модулятор. Он в основном используется для управления зданиями и огнями, применяемыми светодиодами.

ХарактеристикиСветодиодный RGB 24 канала DMX 512 Диммер:

1, Соответствует DMX512/1990, с интерфейсом RJ45, Винтовой терминал и XLR на выбор.

2,8 бит/16 бит вариант, высокая/низкая частота вариант, изоляция сигнала, DMX усилитель сигнала,Полноцветный с управлением драйвером.

3,Мощность Без каких-либо Мигает, Гладкий на низком.

4,Выход 24 канала, 5A/CH, Max120A. Применение для светодиодного освещения 8 групп rgb.

5, может достичь асинхронного эффекта изменения цвета при работе с контроллером.

6. Настройка адреса DMX СПереключателя.

7,Сильная защита от помех, гуманизированная конструкция терминала.

8. индикатор показывает, работает ли сигнал dmx.

9, по индивидуальному заказуВ наличии.

Характеристики цветного защитного покрытияLED RGB 24 канала DMX 512 Диммер:

ИзображенияLED RGB 24 канала DMX 512 Диммер:ЯNstructions LED RGB 24 канала DMX 512 Диммер:

1, DMX интерфейс входа/выхода сигнала: RJ45/3 Pin Винты/5 Pin XLR разъем.

Специально 3 Pin винты интерфейс с функцией усилителя сигнала.

2, DMX адрес кодирование с Dip-переключатель (№1 до № 9),

Соответствует универсальному номеру DMX512.

3, Dip-переключатель № 10 срок привлекательности всему сигнала круг.

4, Dip-переключатель № 11 для опции частоты

О:5000Гц(H) ВЫКЛ: 500 Гц (L

5,Dip-переключатель № 12 бит опции:

ВКЛ: 16 бит ВЫКЛ: 8 бит

Внимание: № 11 и №12 изменения, приходят в эксплуатацию при повторном вкл.

6,Мощность в DC12-24V, общее Анодное постоянное напряжение

Выход, Может удовлетворить все виды полноцветного модуля и монохромного модуля и автоматически в соответствии с нагрузкой модуля лампы отрегулировать выходной ток, каждый канал максимальный ток не более5AmpS.

Самотестирования:PЁмкость, ut всеDip-переключательНет.1Для того, чтобы не.9 О,ПолныйКаналыВыход 3Секунды, ЗатемКаждыйЦветГрадиент.

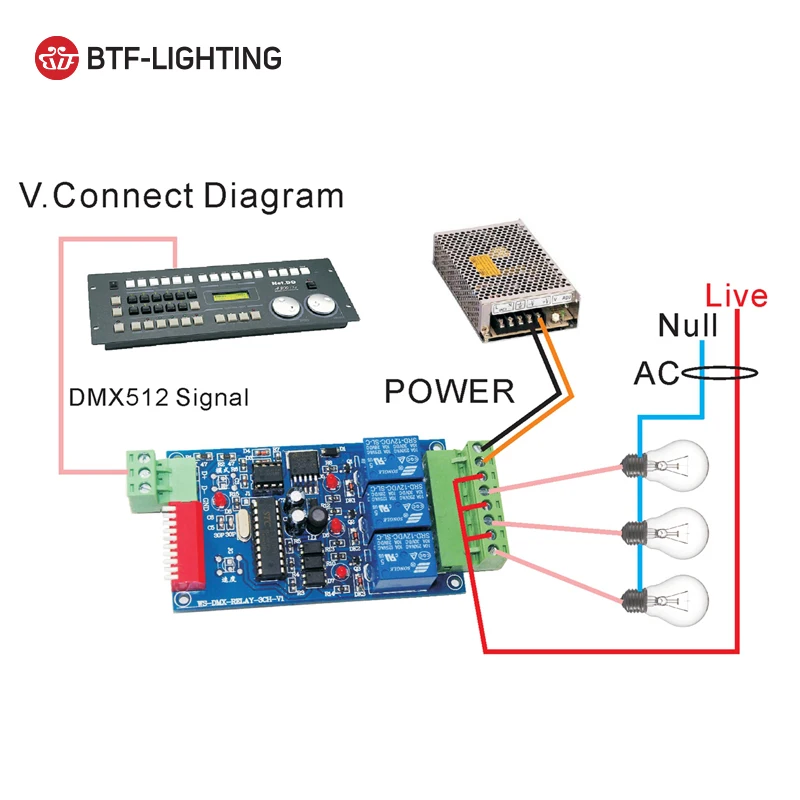

Схема подключения:

DMX-512 контРОЛ соединение сигнала:

1,Сигнальный кабель DMX изготовлен из витой пары (линии), сигнал DMX включает положительный и отрицательный конец,В давления Заглушка сигнальной линии DMX должна обратить особое внимание на полярность. DMX512

Выходной сигнал контроллера положительный, сигнал отрицательный, сигнал заземления с входом DE8524

Интерфейс соответствующих подключение.

2,DMX5000 выход иDE8524Линии передачи не могут быть более 300 метров.

3,DMX5000 каждый интерфейс может не более 170Части DE8524. EЦвета: светло выходным интерфейсом.

Через JBLED FLASH light делает программное обеспечение и может с компьютером на линии управления. Реализовать

Бесконечный контакт с лампами DMX.

4,В тех случаях, когда conNected32Части DE8524, DMX сигнал должен добавить усилитель сигнала RE2000.RE2000Каскад не может превышать 4 шт.
