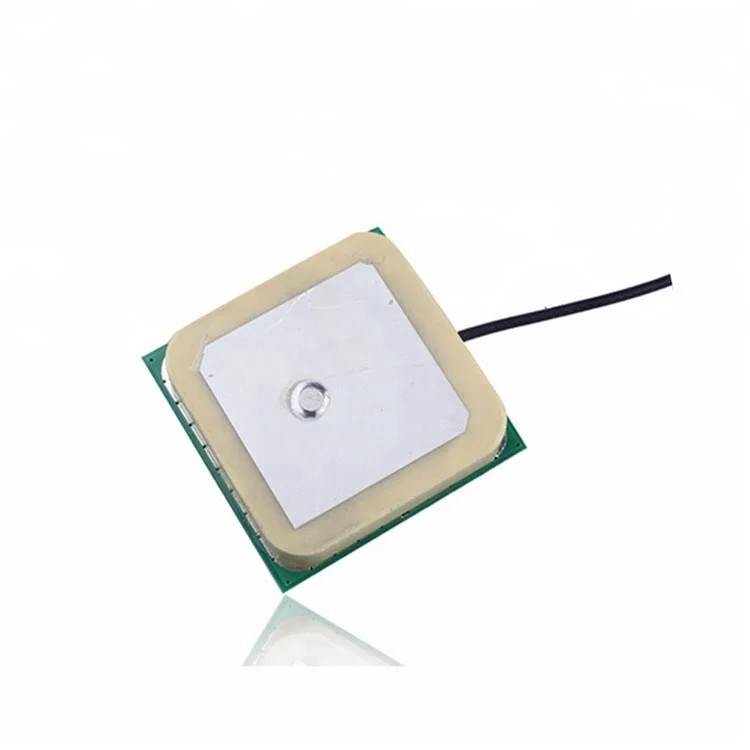

JIAKANG керамическая диэлектрическая микроволновая внутренняя GPS активная антенна

Сохранить в закладки 60502987625:


Цена:45,91 ₽*

Количество:

  • В избранное

Описание и отзывы

Характеристики

Вы здесь:Для дома>Прибор для тестирования диэлектрической антенны и фильтры>Прибор для тестирования диэлектрической активная антенна>Внутренняя антенна>

JIAKANG керамическая диэлектрическая микроволновая внутренняя GPS активная антенна


Антенна

1

Модель антенны

2540A(25 мм * 25 мм * 4 мм)

2

Частотный диапазон

1575,42 МГц ± 1,02 МГц

3

КСВ

<2.0

4

Кожаный ремешок с @ 10dB

>10 МГц

5

Коэффициент усиления

2,0 дБ тип @ 27 мм * 27 мм наземная плоскость

6

Сопротивление

50Ω

7

Поляризации

RHCP

МШУ

1

Частотный диапазон

1575,42 МГц ± 1,02 МГц

2

Напряжение постоянного тока

3,3 ± 0,3 V

3

Постоянный ток

11 ± 2 мА (@ 3,0 в)

4

Коэффициент усиления

28 ± 3 дБ (без кабеля при 25 °C ± 10°C)

5

КСВН

2,0 MAX

6

Коэффициент шума

2,2 MAX

OverrallПроизводительность(Полный модуль, включая разъем RF)

1

Частотный диапазон

1575,42 МГц ± 1,02 МГц

2

Напряжение постоянного тока

3,3 ± 0,3 V

3

Постоянный ток

11 ± 2 мА (@ 3,0 в)

4

Коэффициент усиления

23 дБ тип

5

Коэффициент шума

2,2 MAX

6

Кожаный ремешок с @ 10dB

>10 МГц

7

КСВ

<2.0

8

Сопротивление

50Ω



Материал

Нет

Наименование

Технические характеристики

1

Антенна

Прибор для тестирования диэлектрической керамики

2

Печатная плата

FR4

3

Экранирующий кожух

Олова

25,2 мм × 25,2 мм × 3,2 мм

4

РЧ-кабель

RF1.13

L = 50 мм (или другие)

5

RF разъем

IPEX (или другие)



Условия окружающей среды

1

Рабочая температура

-40°C ~+ 85°C10%~95% RH

2

Температура хранения

-55°C ~+ 100°C10%~95% RH

3

Вибрация

Синус развертки @ 1,5 mmAM

10 ~ 55 Гц Каждая ось



Патч Simth & КСВН

  LNA усиления


.jpg





Нажмите для получения дальнейшей информации

Краткое представление продуктов микроволновой печи JIAKANG

Наши свч диэлектрические продукты в основном включают диэлектрические патч-антенны, фильтры, Дуплексы и GPS модули, которые широко используются для позиционирования, спутникового вещания приемник системы, RFID и т. Д. И так далее. Мы специализируемся на разработке основных технологий и завоевали лидирующие позиции в формуле керамического порошка, производственных технологиях и тестовых технологиях. Некоторые продукты и процессы имеют Национальные патенты. Доступны индивидуальные продукты.





Примечание: выше спецификация может быть изменена без дополнительного уведомления. Пожалуйста, свяжитесь с нами для получения более подробной информации.
