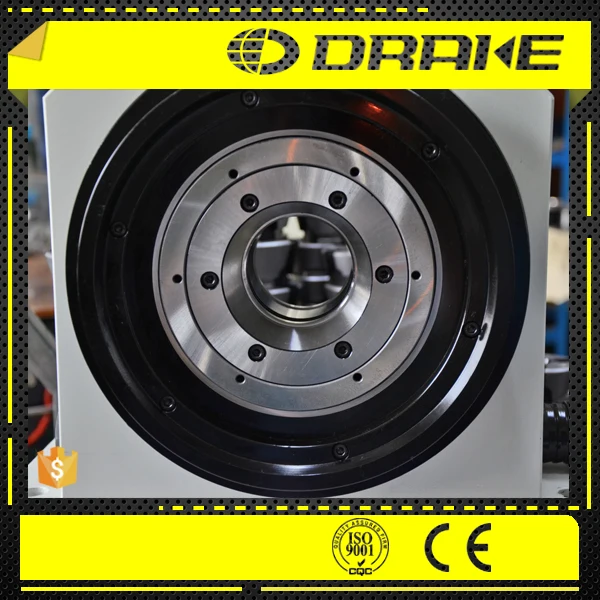

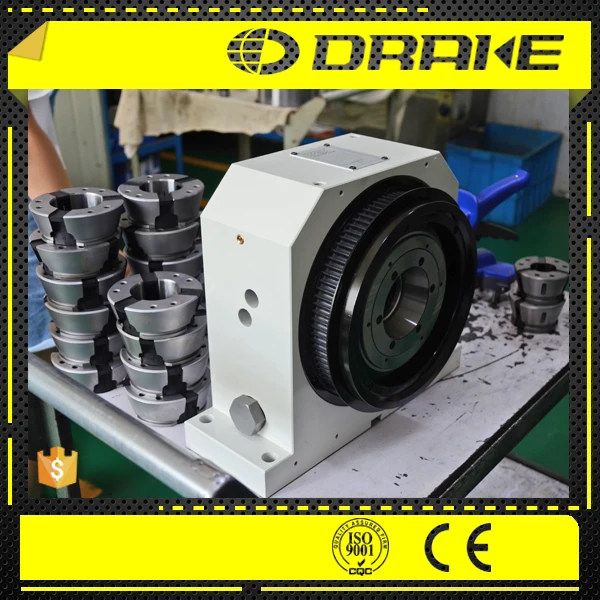

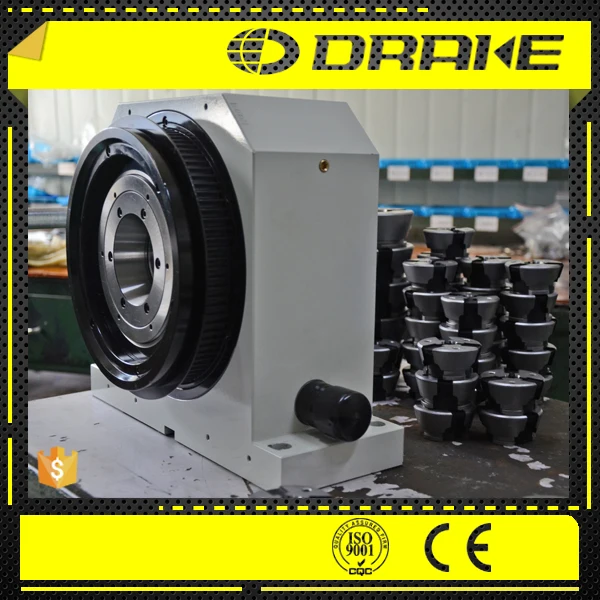

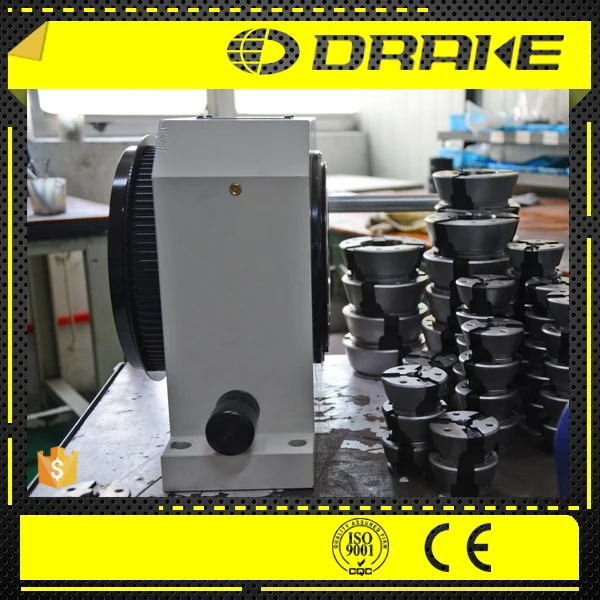

Pneumatic power high clamping precision rotary Spindle Collet Chuck
Product Description
We need to learn following information:
1. Workpiece size: outer diameter and length
2. Rotating speed requirements
3. Machining precision
4. Kind of machining: machining outer diameter, turning thread, boring internal hole,
chamfering or other
5. Clamping precision
6. Cutting feed, feed rate, cutting remainder
Feature of spindle collet chuck
1. Spindle collet chuck is a combination of rotary spindle, a hydraulic/pneumatic actuator,
and double/single collet system.
2. Can adding extend sleeves on both sides.
3. Specially designed for double-ended machining: saving setup,loading, and machining time.
4. High claming force, high rigidity.
5. Machining parts: like hubs of bicycle wheels or piston rods of automobiles.
Parameters
Size Parameters
| Model/Spec | A | B | C | D | E | F | G | H | I | J | K | Pulley Spec. |
| JHP-32(120) | 145 | 270 | -- | 240 | 320 | 61 | 120 | 100 | 280 | 60 | 16 | 72T-8M |
| JHP-32(150) | 125 | 230 | 25 | 200 | 280 | 40 | 149 | 130 | 240 | 100 | 16 | 72T-8M |
| JHP-32(200) | 125 | 230 | 25 | 200 | 280 | 40 | 201 | 180 | 240 | 150 | 16 | 72T-8M |
| JAP-32(120) | 145 | 270 | 25 | 240 | 320 | -- | 120 | 100 | 280 | 60 | 16 | 72T-8M |
| JHP-72(158) | 145 | 270 | 25 | 240 | 320 | 40 | 157 | 140 | 280 | 100 | 16 | 80T-8M |
| JHP72(211) | 145 | 270 | 25 | 240 | 320 | 40 | 211 | 190 | 280 | 150 | 16 | 80T-8M |
| JAP-72(134) | 145 | 270 | 25 | 240 | 320 | -- | 134 | 100 | 280 | 60 | 16 | 80T-8M |
| JHP-130 | 190 | 360 | 25 | 340 | 420 | 40 | 188 | 170 | 380 | 140 | 16 | 98T-8M |
| JHP-160 | 225 | 420 | 25 | 385 | 470 | 55 | 207 | 190 | 430 | 160 | 16 | 106T-8M |
Performance Parameters
| Model/Spec | M | N | P | Max. Thru-hole | Piston stroke (double-collets) | Piston stroke (single-collet) | Piston Area | Max. speed (rpm) | Collet Model | Max. working pressure | Air/ Hydraulic |
| JHP-32(120) | 30 | 98 | 86 | Ø32 | 6 | 4 | 76 | 3000 | NGT-60 | 20 | Hydraulic |
| JHP-32(150) | 30 | 98 | 86 | Ø32 | 6 | 4 | 76 | 3000 | NGT-60 | 20 | Hydraulic |
| JHP-32(200) | 30 | 98 | 86 | Ø32 | 6 | 4 | 76 | 3000 | NGT-60 | 20 | Hydraulic |
| JAP-32(120) | 30 | 98 | 86 | Ø32 | 6 | 4 | 143.27 | 3000 | NGT-60 | 8 | Air |
| JHP-72(158) | 30 | 128 | 118 | Ø32 | 6 | 4 | 96.05 | 2000 | NGT-105 | 20 | Hydraulic |
| JHP-72(211) | 30 | 128 | 118 | Ø72 | 6 | 4 | 96.05 | 2000 | NGT-105 | 20 | Hydraulic |
| JAP-72(134) | 30 | 128 | 118 | Ø72 | 6 | 4 | 153.7 | 2000 | NGT-105 | 8 | Air |
| JHP-130 | 46 | 188 | 174 | Ø130 | 6 | 4 | 166 | 1500 | ER | 15 | Hydraulic |
| JHP-160 | 46 | 218 | 208 | Ø160 | 6 | 4 | 150.59 | 900 | ER | 15 | Hydraulic |
Size Parameters
| Model/Spec. | A | B | C | D | E | F | G | H |
| JHP-32 | 107 | 98 | 79 | 50,75 | 20 | 5 | 86 | 6-M5*08 |
| JHP-72 | 137 | 128 | 126 | 50,75 | 20 | 5 | 118 | 6-M5*08 |
Size Parameters
| Model/Spec. | A | B | C | D | E | F | G | H | I | J | K | Pull Spec. | M | |
| JHP-32(120) | Double-collets | 145 | 270 | -- | 240 | 320 | 61 | 118.2 | 100 | 280 | 60 | 16 | 72T-8M | 30 |
| Single-collet | 145 | 270 | 25 | 240 | 320 | 61 | 117 | 100 | 280 | 60 | 16 | 72T-8M | 30 | |
| JHP-32(150) | Double-collets | 125 | 230 | 25 | 200 | 280 | 40 | 147.5 | 130 | 240 | 100 | 16 | 72T-8M | 30 |
| Single-collet | 125 | 230 | 25 | 200 | 280 | 40 | 146 | 130 | 240 | 100 | 16 | 72T-8M | 30 | |
| JAP-32(120) | Double-collets | 145 | 270 | 25 | 240 | 320 | -- | 118.5 | 100 | 280 | 60 | 16 | 72T-8M | 30 |
| Single-collet | 145 | 270 | 25 | 240 | 320 | -- | 117 | 100 | 280 | 60 | 16 | 72T-8M | 30 | |
| JHP-72(158) | Double-collets | 145 | 270 | 25 | 240 | 320 | 40 | 155.5 | 140 | 280 | 100 | 16 | 80T-8M | 30 |
| Single-collet | 145 | 270 | 25 | 240 | 320 | 40 | 154 | 140 | 280 | 100 | 16 | 80T-8M | 30 | |
| JHP-72(134) | Double-collets | 145 | 270 | 25 | 240 | 320 | -- | 132.5 | 100 | 280 | 60 | 16 | 80T-8M | 30 |
| Single-collet | 145 | 270 | 25 | 240 | 320 | -- | 131 | 100 | 280 | 60 | 16 | 80T-8M | 30 | |
Performance Parameters
| Model/Spec. | N | P | Q (Max.) | S (Max.) | T | Max. Thru- hole | Piston Stroke | Piston Area | Max. Speed (rpm) | Collet | Max. working pressure | Air/ Hydraulic | |
| JHP-32(120) | Double-collets | 98 | 86 | 52 | 82 | 30 | Ø32 | 6 | 76 | 3000 | NGT-60 | 20 | Hydraulic |
| Single-collet | 98 | 86 | 52 | 82 | 30 | Ø32 | 4 | 76 | 3000 | NGT-60 | 20 | Hydraulic | |
| JHP-32(150) | Double-collets | 98 | 86 | 52 | 82 | 30 | Ø32 | 6 | 76 | 3000 | NGT-60 | 20 | Hydraulic |
| Single-collet | 98 | 86 | 52 | 82 | 30 | Ø32 | 4 | 76 | 3000 | NGT-60 | 20 | Hydraulic | |
| JAP-32(120) | Double-collets | 128 | 118 | 52 | 82 | 30 | Ø32 | 6 | 143.27 | 3000 | NGT-60 | 8 | Air |
| Single-collet | 128 | 118 | 52 | 82 | 30 | Ø32 | 4 | 143.27 | 2000 | NGT-60 | 8 | Air | |
| JHP-72(158) | Double-collets | 128 | 118 | 50 | 110 | 40 | Ø72 | 6 | 96.05 | 2000 | NGT-105 | 20 | Hydraulic |
| Single-collet | 128 | 118 | 58 | 110 | 40 | Ø72 | 4 | 96.05 | 2000 | NGT-105 | 20 | Hydraulic | |
| JAP-72(134) | Double-collets | 128 | 118 | 50 | 110 | 40 | Ø72 | 6 | 153.7 | 2000 | NGT-105 | 8 | Air |
| Single-collet | 128 | 118 | 58 | 110 | 40 | Ø72 | 4 | 153.7 | 2000 | NGT-105 | 8 | Air | |
♦ All above parameter is only for reference, exact parameter is according to customizing
Matching products
The matching products including:
1. Connecting bolt, quick coupling, filter block

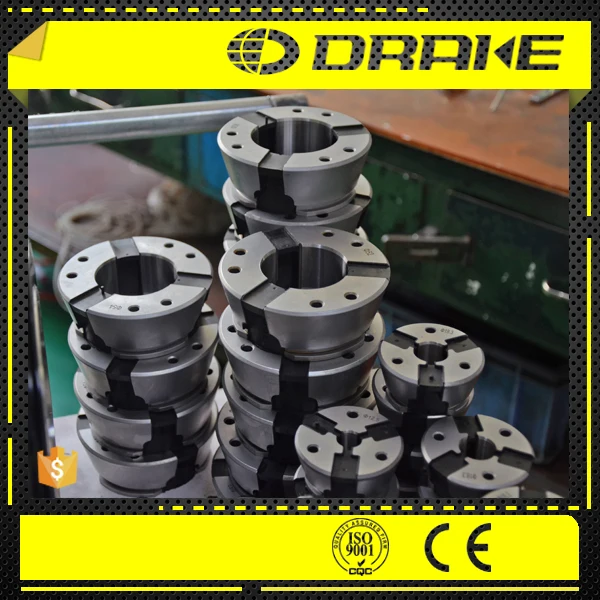

2. Collets
Certifications
Work Flow & Packing
Equipments
lathe chuck lathe chuck lathe chuck lathe chuak lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck lathe chuck
Похожие товары
Высокоточный пружинный цангово-патрон из нержавеющей стали 65Mn ER11 ER16 ER20 ER25 ER32 ER для держателя инструмента шпинделя
HPEDM EROWA ручной зажимной кран F/M EDM для промывки ER-010755

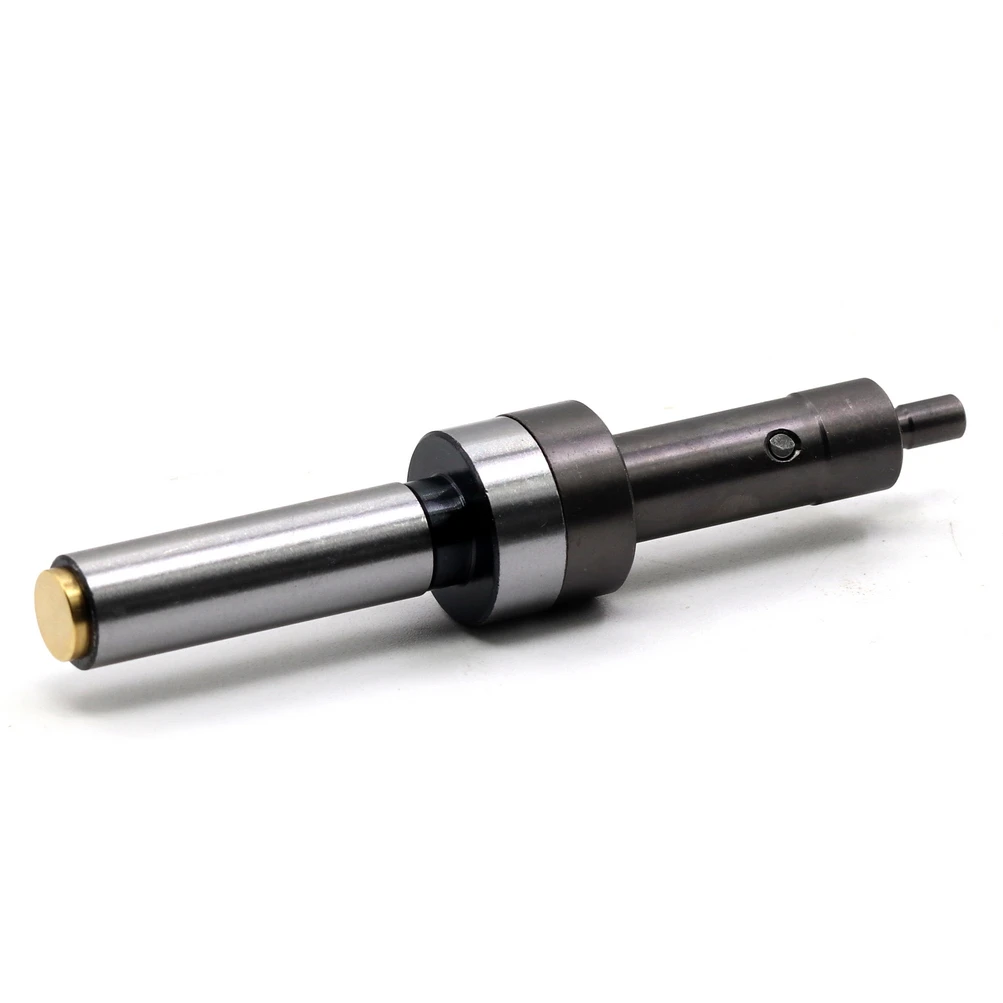

Maifix датчик расположения CNC инструмент держатель тестирование положения высокая точность обнаружения кромок
936,78 ₽ - 1 091,07 ₽

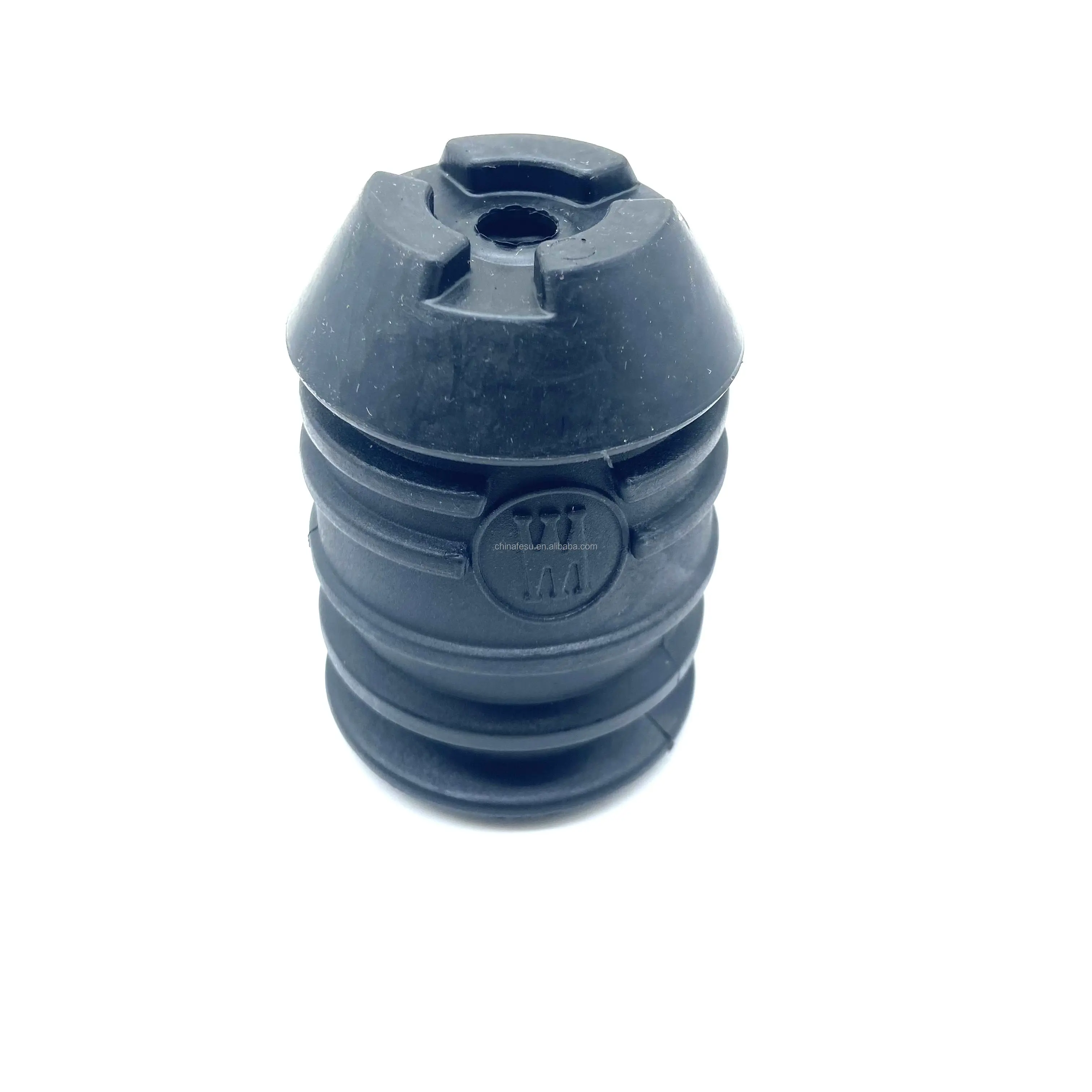

FESU TE16 TE40 SDS сверлильный патрон детали рукоятки
716,36 ₽ - 771,46 ₽

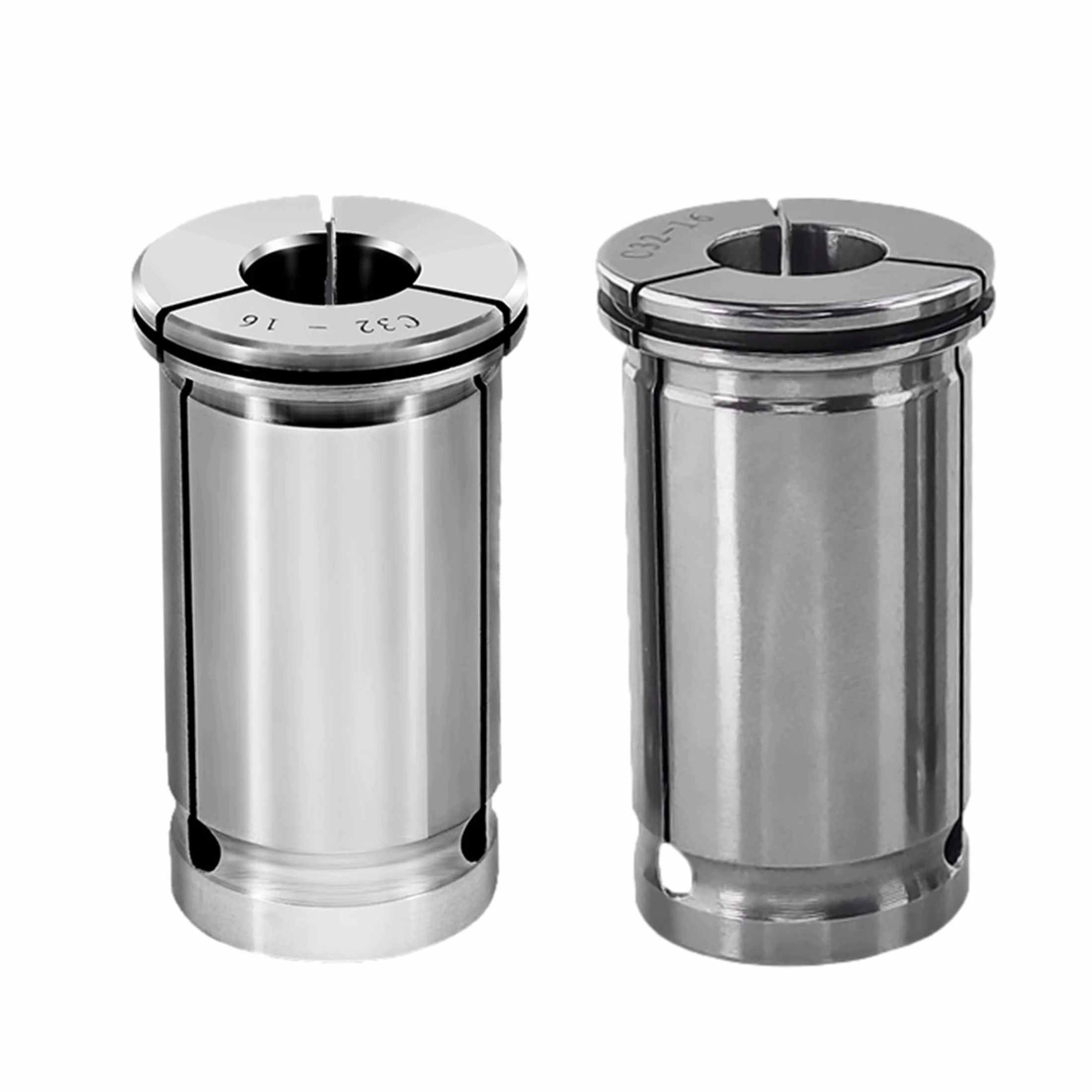

Высокоточный Цанга SK13 CNC ручной силовой патрон с заводской прямой зажимом шпинделя 0 008 мм из карбида и нержавеющей стали
661,26 ₽ - 881,67 ₽

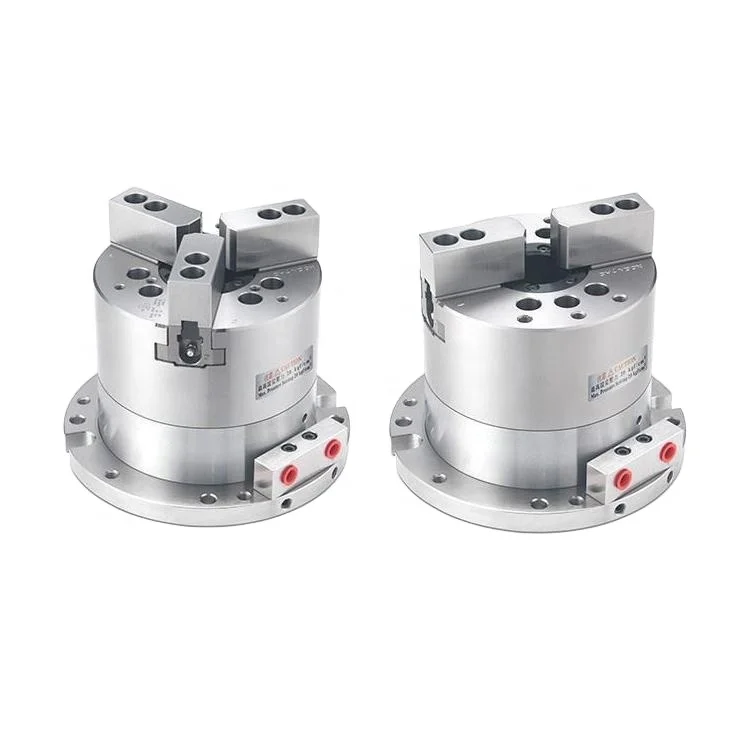

Бренд Taiwan CHANDOX 2, 3 челюсти, длинный ход, полый патрон, ML-06 08, 10, MLT-06, 08, 10

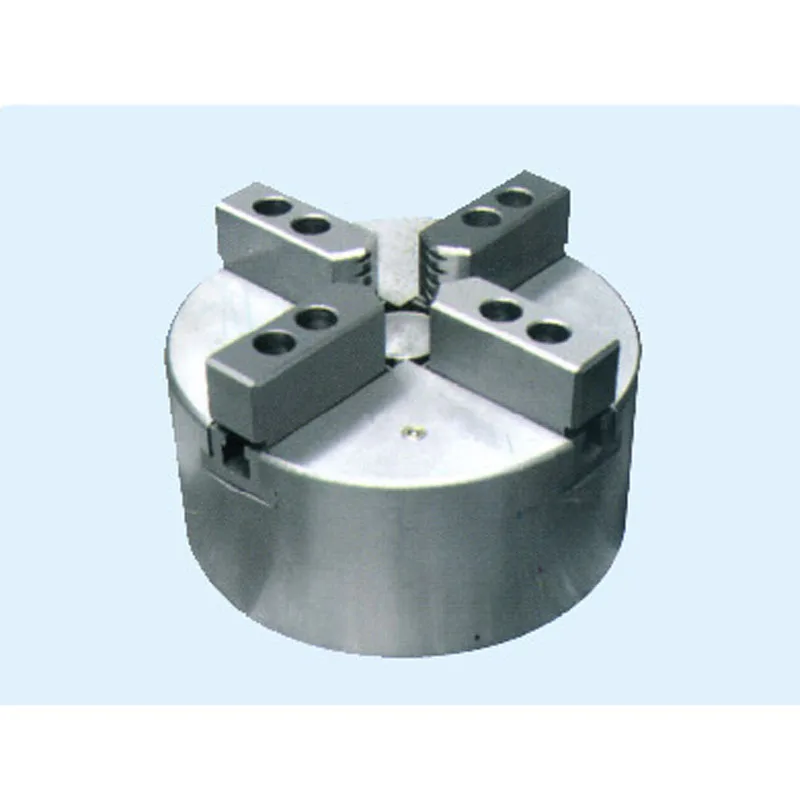

Четырехчелюстной вертикальный полый пневматический патрон токарный патрон для токарного станка
