I. MX6 Cortex A9 Quad Core макетная плата
- Категория: >>>
- Поставщик: Baoding Forlinx Embedded Technology Co. Ltd.
Сохранить в закладки 60624256224:
Описание и отзывы
Характеристики
i.MX6 Cortex-A9 Quad Core Development Board
Product Description
OKMX6Q-C development board consists of carrier board and CPU module FETMX6Q-C. The carrier board was designed as a 4-layer PCB and on-board connectors such as Gigabit Ethernet, CAN bus, parallel cammera, WIFI&BT, etc. What's more, the CPU featured MIPI, MLB and EMI are also drawn out. Tested by EMC and high&low temp to guarantee the SoM to run stable in harsh working environment.
CPU module with ultra compact size and thin connecots to make designing free
couples of ultrathin connectors 80 pins in total are available on SoM. with height only 2mm and golden ratio dimensions of 40*70mm, all of these to make it to be applied more widly.
Exelective 12-layer ENIG PCB designing, make stability
CPU pins all drawn out to meet mostly users' demand
one-board connectors Gigabit Ethernet, parallel camera, audio and SDHC are all ready-to-use for users,
besides, MIPI, MLB and EIM bus(27-bit address bus and 32-bit data bus) are also supported.
Hardware:
FETMX6Q-C CPU Module | |||
CPU | Freescale i.MX6Q processor | USB HOST | 1×USB2.0 |
Architecture | Cortex-A9 | USB DEVICE | 1×OTG2.0 |
Main Frequency | 1GHz | SD/MMC/SDIO | 3×SD/MMC |
RAM | 1GB DDR3 1066MHz/2GB optional | Ethernet | 1-ch Gb Ethernet port |
FLASH | 8GB eMMC/4GB eMMC | UART/IrDA | 5-ch(1 for debug) |
Input voltage | 4.2V | Video Codec | Hardware codec |
2D/3D | Support | EBI | 27-bit data bus and 32-bit address bus |
GPU | Vivante GC355/ Vivante GC320 | JTAG | 1-ch |
PMU | MMPF0100NPEP | Camera | 1×5MP parallel camera, 1x MIPI |
Size | 40mm*70mm | PWM | 4x PWM |
Connection Method | Board-to-board connectors | HDMI1.4 | 1-ch |
OS | Android4.4/Linux3.0.35/Ubuntu12.04/ Linux QT4.8.5 | SATA | 1(SATA-II)(Only support quad core processor) |
Display | RGB24bit(2-ch 8bit LVDS interface), HDMI1.4, MIPI | Keypad | 8*8 |
MIPI | 3x MIPI_CSI MIPI_DSI MIPI_HSI | miniPCIE | 1x miniPCIE |
| IIC | 3x IIC | Audio | IIS interface |
| SPI | 5x SPI | MLB | 1x MLB |
| CAN | 2x CAN | SPDIF | 1x SPDIF |
| OKMX6Q-C Development Board | |||
| Audio | 1x phone, 1x MIC, 2x speaker | Key | 3x key |
| IIC | 3x IIC | DIP | for setting up of booting mode |
| SPI | 3x SPI | Reset | 1x reset |
| CAN | 1x CAN | PWM | 4x PWM (1 for backlight) |
| MIPI camer | 1x MIPI camera OV5640 | LCD | 1x LCD resistive/capacitive |
| DVP camera | 1x DVP camera OV5640, 5.0Mg | EINT | supported |
| SD/MMC/SDIO | 2x SD/MMC/SDIO | GPIO | Supported |
| USB Host | 2x USB 2.0 host | LVDS | 2x LVDS |
| USB OTG | 1x USB2.0 OTG | HDMI1.4 | 1x HDMIv1.4 |
| Ethernet | 1x Ethernet 10/100/1000M | MIPI Display | 1x MIPI |
| UART | 5x UART (1x debug, 3x 3-wire, 1x 5-wire) | SATA | 1x SATA |
| IrDA | 1x IrDA | EIM | Supported |
| Power Adapter | 5V | 3G/4G | mini PCIE interface |
| RTC | CPU RTC and on-board RTC | WIFI&BT | 1x WIFI&BT |
| ADC | external expand resistive touching controller, empty solderred | JTAG | Supported |
Packaging & Shipping
Generally the board could be packed as one pc a box (24*19*10cm), the parcel(s) could be sent out by express/air within 3~5 working days after receipt of full payment.
Похожие товары

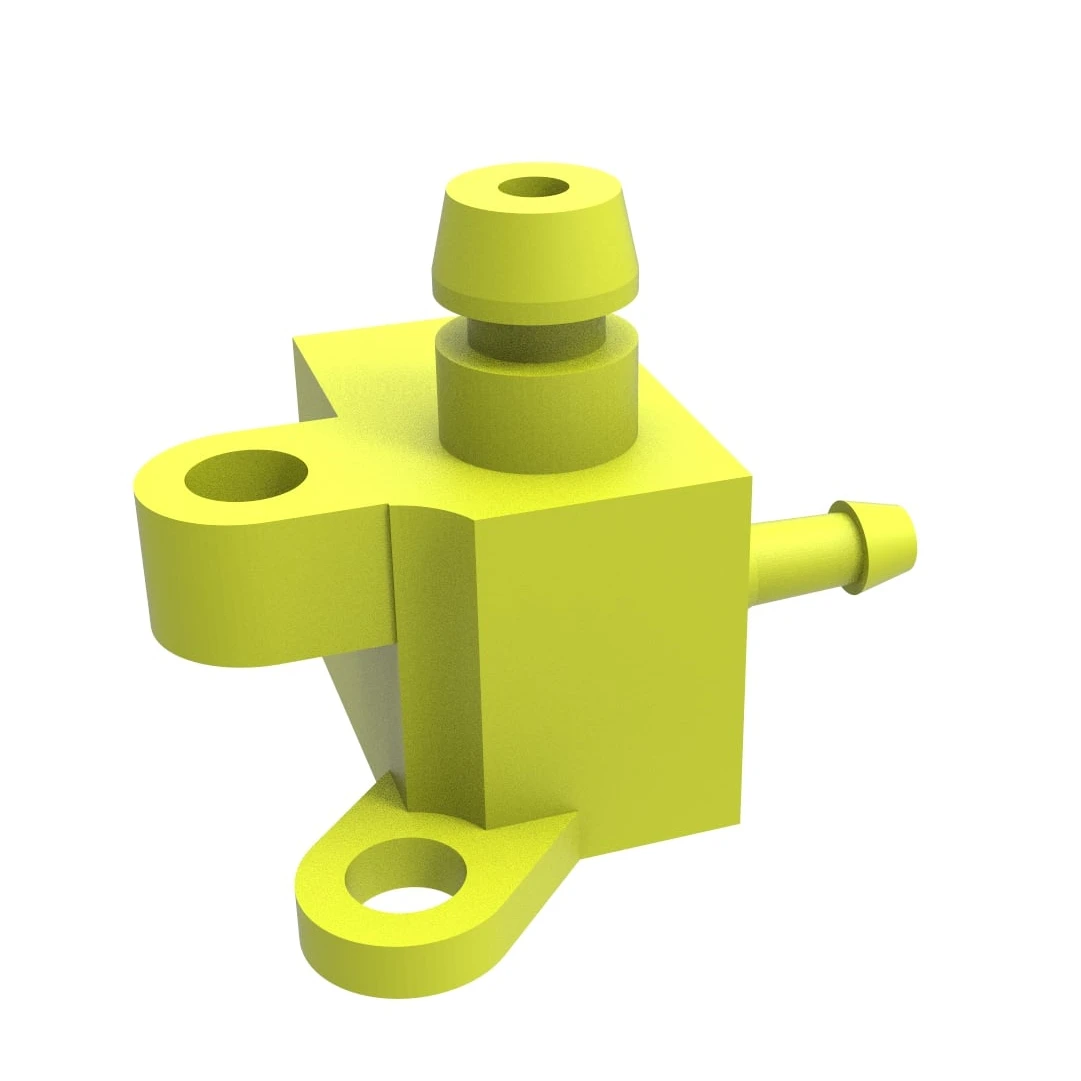

Нейлоновый выпускной клапан, совместимый с Mini Cooper F56 Mini
14,90 $ - 62,90 $

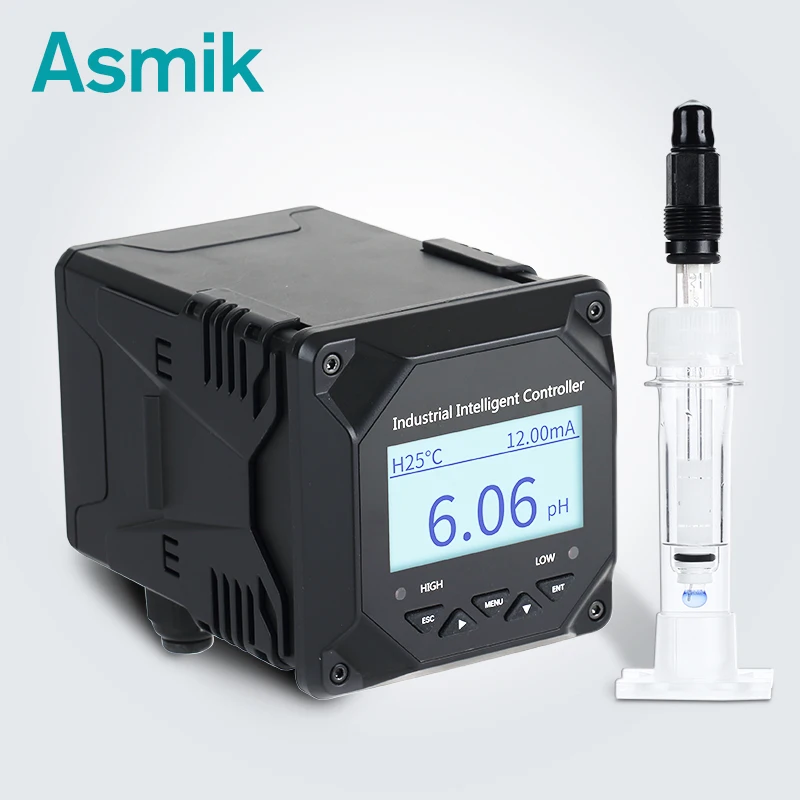

Высокоточный онлайн ph-метр ASMIK, измеритель влажности ph, промышленный гидропонный контроллер ec ph

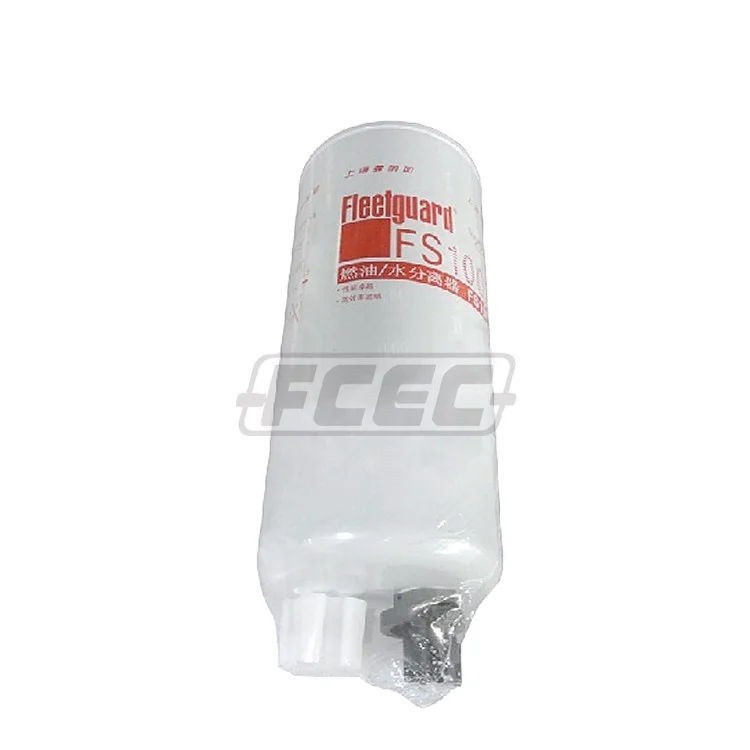

Запасные части для дизельного двигателя топливный и водный спаргатор FS19922
6,30 $ - 7,87 $
Обеспечивает быстрое физической пептизатион натурального каучука, равномерное покрытие agent-SP-50
5,00 $

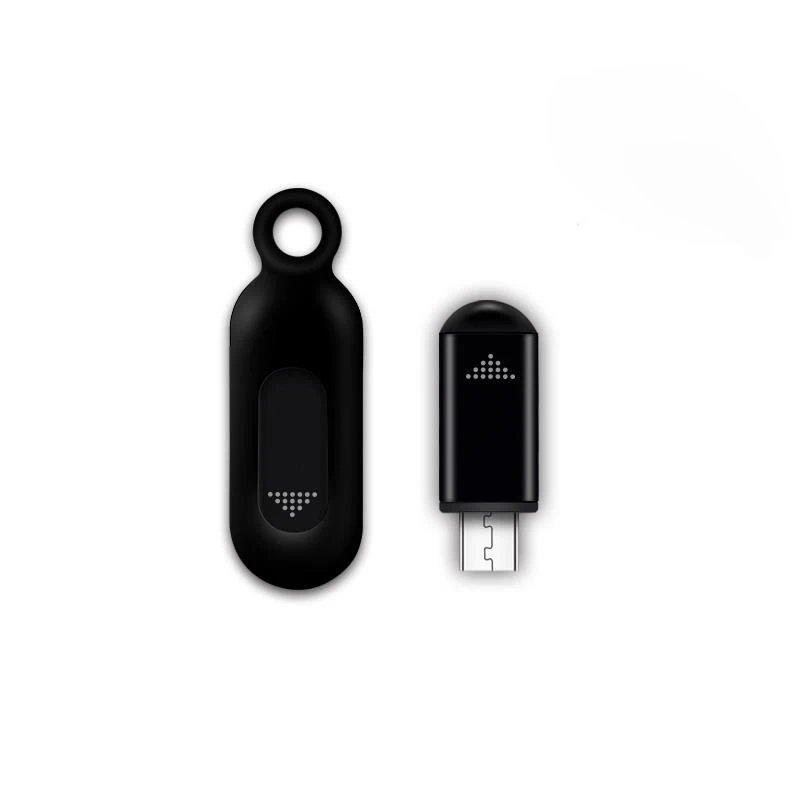

Портативный универсальный ИК-пульт дистанционного управления инфракрасный беспроводной пульт дистанционного управления умный мобильный пульт дистанционного управления для ТВ кондиционера
Промышленный последовательный сервер Waveshare, поддержка рельсового крепления RS485 к Ethernet RJ45, TCP/IP к последовательному
21,31 $ - 21,99 $

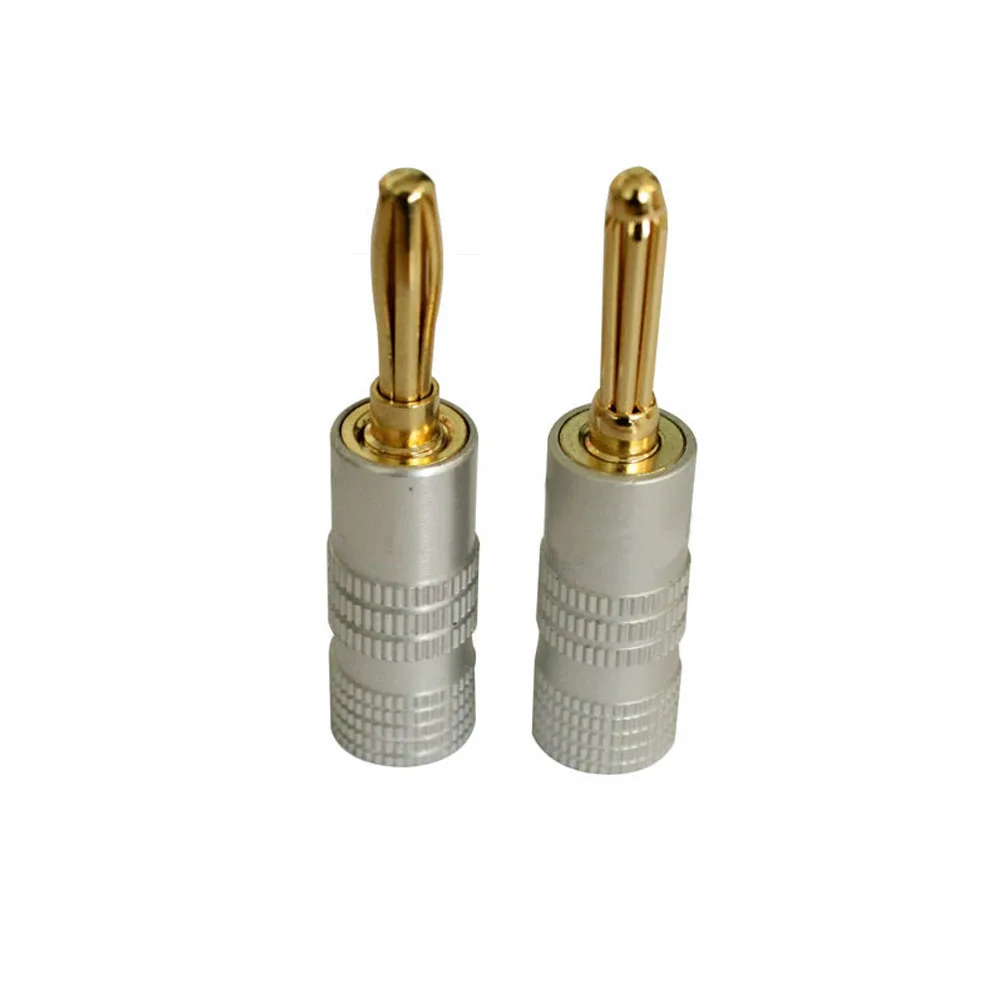

Вилка типа «банан» на вилку 2 мм, 4 мм, 6 мм для провода динамика с сертификатом CE
