Шаговый двигатель NEMA 17 с кодировщиком
- Категория: >>>
- Поставщик: Jugetek (Shanghai) Co. Ltd.
Сохранить в закладки 60652722333:
Описание и отзывы
Характеристики
Product Description

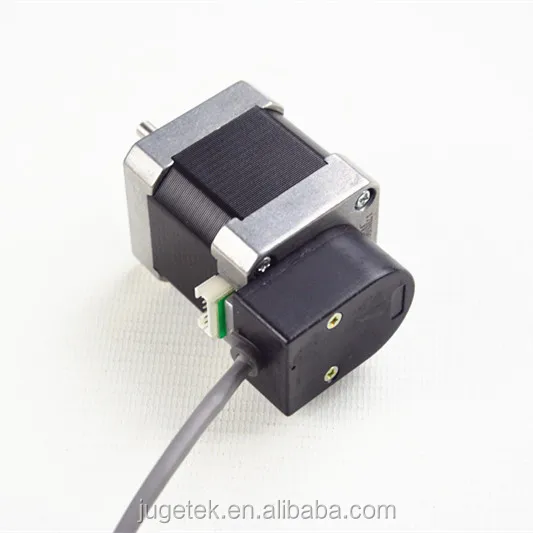

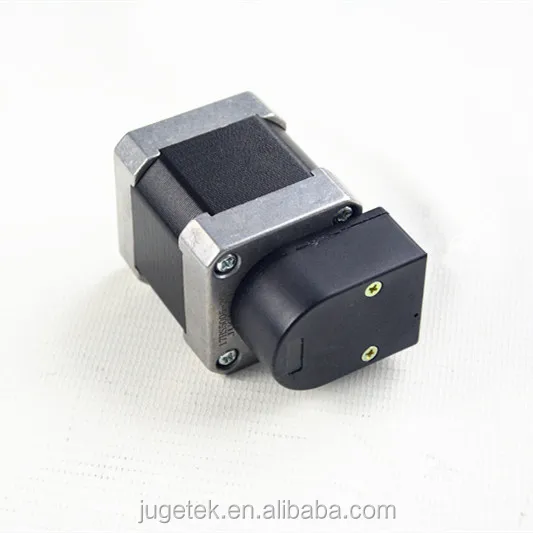

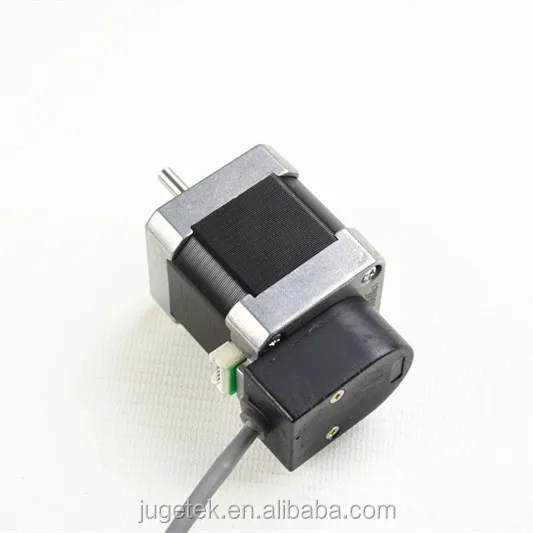

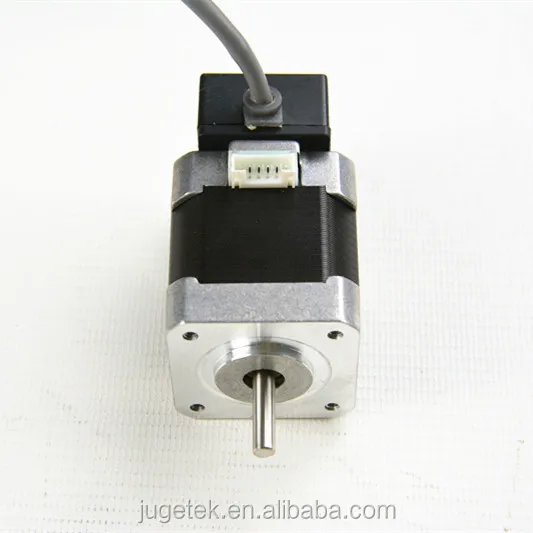

NEMA 17 48mm long stepper motor with 1000 line rotary encoder
NEMA 17 stepper motor specifications:
| Manufacturer Part Number | 17HS5005-48E |
| Motor Type | Bipolar Stepper |
| Step Angle | 1.8° |
| Holding Torque | 44Ncm(62.3oz.in) |
| Rated Current/phase | 1.5A |
| Phase Resistance | 1.65ohms |
| Recommended Voltage | 12-24V |
| Inductance | 2.8mH±20%(1KHz) |
Physical Specification
| Frame Size | 42 x 42mm |
| Body Length | 48mm |
| Shaft Diameter | Φ5mm |
| Front Shaft Length | 24mm |
| Rear Shaft Length | 13mm |
| Number of Leads | 4 |
| Lead Length | 700mm |
| Weight | 390g |
Dimension:
Encoder specifications:
Rotary Incremental Encoder 1000 Line
Application: Matrix reading, with high impact resistance, strength capability to error correction high reliability, and installation sizes small, wide range of resolution, do not require the signal conditioning. Assembly requirements are less, and has compensation ability of motor shaft radial and axial shifting, widely used in the DC motor, with a multi-aperture for selection.
Electrical spec:
voltage | Output signal | Current consumption | Output waveform | Rise time Tr | Fall time Tf | Response frequency | Insulation Resistance | |
5V | High level | Low level | <65mA no-load | Square | 200ns | 50ns | 0-10kHz | >100Ω |
≥85%Vcc | ≤0.3 | |||||||
Mechanical spec:
Max speed r/min | Starting torque | Axis maximum load | Impact | Anti-vibration |
2400 | <0.05Nm | Radial 25 N Axial 15N | 50G/11ms | 10G 10-2000Hz |
Moment inertia | Work Temperature | Storage Temperature | Protection Degree | Weight |
4 x 10.-8kgm² | -40~85ºC | -40~85ºC | IP50 | 50g |
Output phase shift :
Connections:
Shielded cable wiring definition | ||||||||||
Signal | A | A/ | B | B/ | Z | Z/ | Vcc | 0V | ||
L circuits | Green | Brown | White | Grey | Yellow | Orange | Red | Black | ||
T/C circuits | Green |
| White |
| Yellow |
| Red | Black | ||
Output channels | Flat cable connection definition | |||||||||
A ,B | 0V A Vcc B | |||||||||
A,B,Z | 0V Z A Vcc B | |||||||||
A,B,Z,A/,B/,Z/ | 0V Vcc A A/ B/ B Z Z/ | |||||||||
Note: The red defined as 0V.
Packaging & Shipping
About the shipping methods , for samples or small batch , air shipping is recommended .
For mass production or big batch, ocean shipping is recommended .
Our Services
Our Main Product:
Certification:
Application:
Our service for products and delivering :
1. Sample order lead time is in 2 days. Mass quantity order lead time is 7-10 days.
2. We can accept payment via paypal, Western Union, T/T,
3. We can provide you professional technical support. And our products quality gurantee is 18 months.
4. We accept products customize.
Company Information
Company introduction:
JUGETEK Co., Ltd. Our factory producing stepper driver, stepper motor, linear motion related products. products include from size NEMA 8 to NEMA 42 series hybrid stepper motor, and variable sizes linear stepper motor, stepper motor with gear box, stepper motor with brake. In addition, we can produce suitable drivers for all motors, and linear motion, such as linear rail , ball screw, linear stages, etc. Of couse , we always research and develop new products.
Production line:
Warehouse in Shanghai & Ningbo:
Our team:
CIIF Exhibition:
Похожие товары

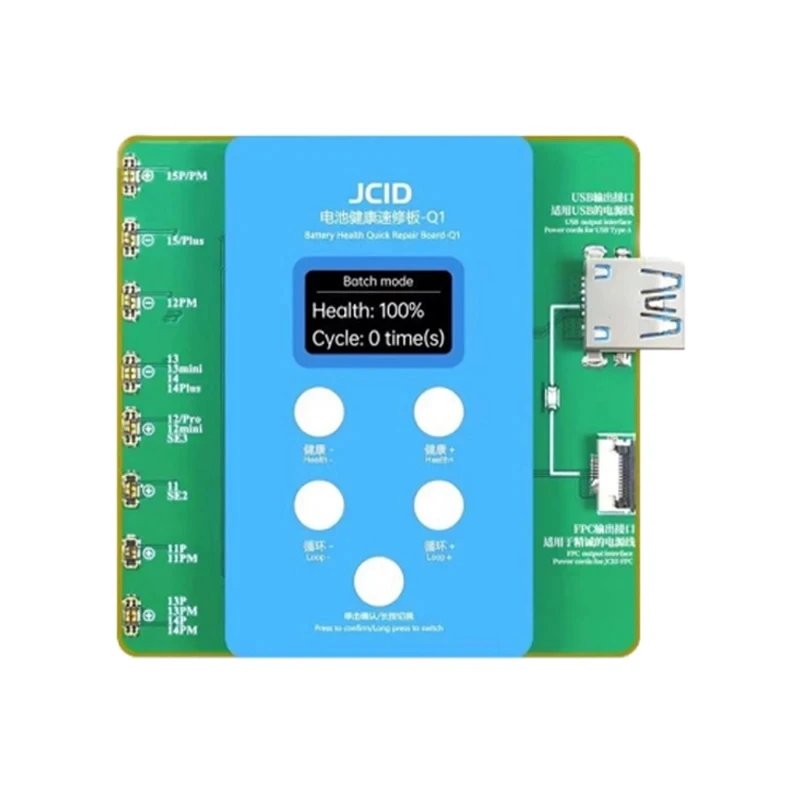

Доска для быстрого ремонта аккумуляторов JC JCID Q1 для IP 11, 12, 13, 14, 15 серий, нет необходимости, окно FPC решает всплывающую проблему
32,80 $ - 35,80 $

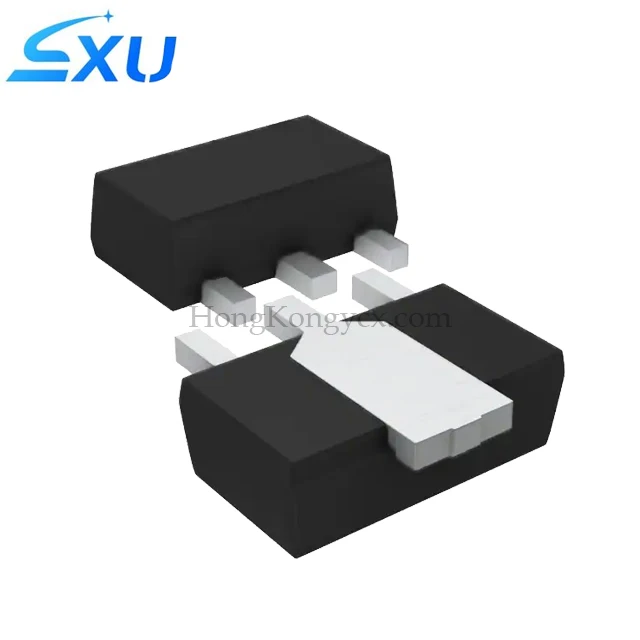

СОТ-89 SBB-5089Z с высоким качеством бескорпусный Транзистор тестер MOS Новинка & Оригинал цену спросил продавца в тот же день будет иметь преимущественную силу
0,14 $ - 0,18 $

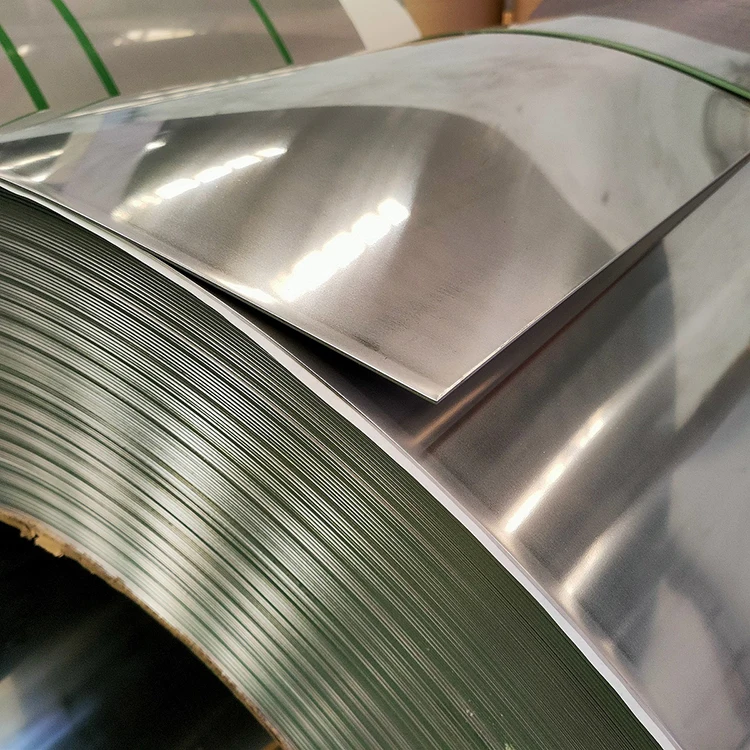

Зеркальная полированная поверхность 3,0 мм толщина ss 304 холоднокатаные катушки из нержавеющей стали для ножа вилки
