Гидравлический угловой режущий станок HUAXIA 6 мм x 200 мм из Китая
2 000,00 $
Q35Y 30 вырубные машины для трубы
- Категория: Вырубная машина >>>
- Поставщик: Maanshan Wila CNC Machine Tools Co. Ltd.
Сохранить в закладки 60657345427:
Описание и отзывы
Характеристики
Q35Y Series Hydraulic Iron Worker

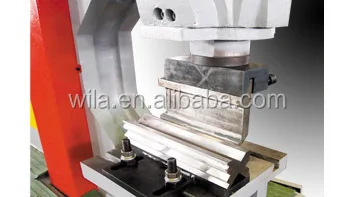

Q35Y series hydraulic pipe notching machines/metal processing adopt hydraulic driving system.metal processing can cut punch all kinds of holes.Various metal plates,square bar,angle steel,round iron,flat bar,profiled bars,channel steel and joist steel can be cutted,punched and notched on the machines.
Detailed function of Q35Y Sheet metal Hydraulic Ironworkers as follow/ metal processing:
1) Robust and accurate steel frame

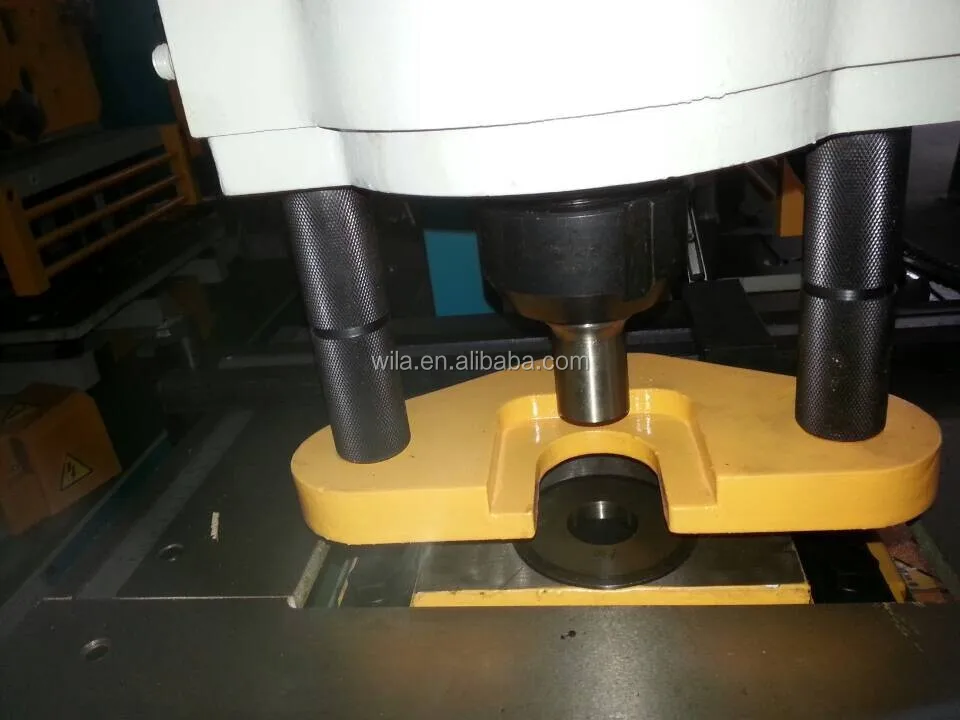

2) Large punch table with scales
3) Removable bolster for punching flanges and channel and beam
4) 2 independent hydraulic cylinders
5) 2 shielded foot controls
6) 2 Separate Die Openings for oversized punching

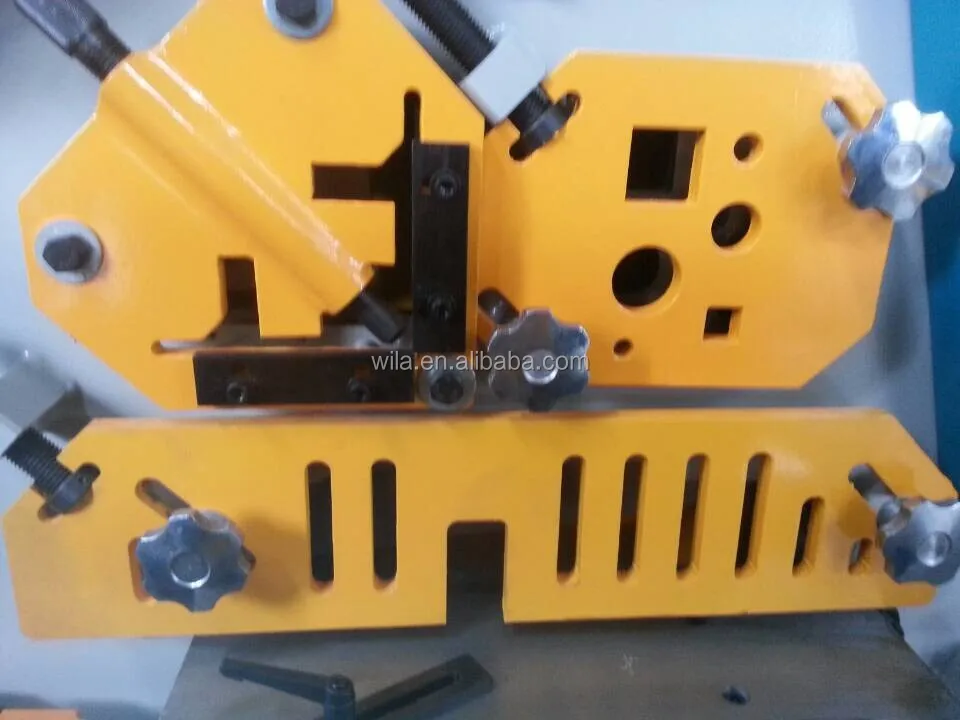

7) 5 working stations for wide applications
8) Power inching on all 5 work stations

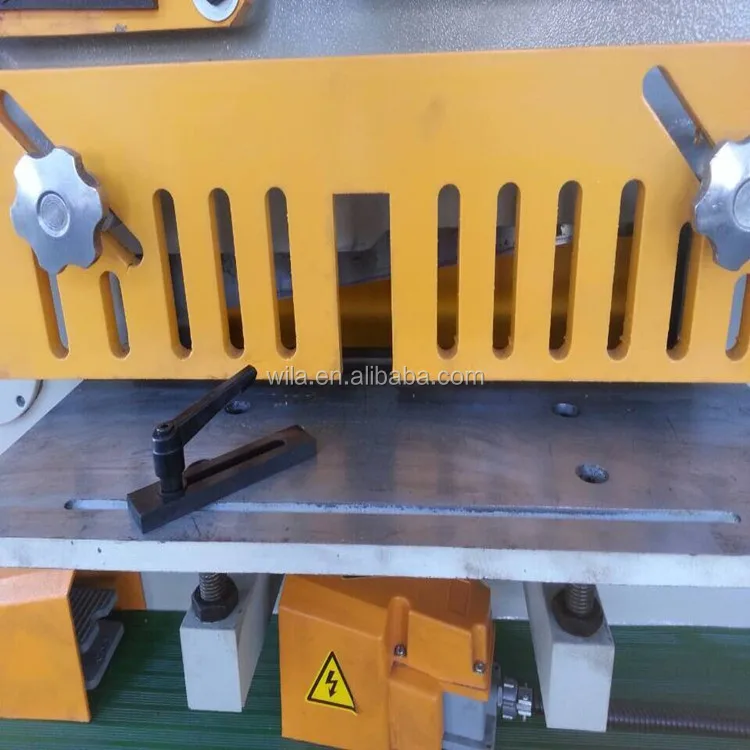

9) Plate shear support/table and notching table
10) Adjustable stroke controls with indicators on both cylinders
11) Movable work light as standard
12) Overload protection on hydraulic system
13) Electric back gauge.
Model | Q35Y-16 | Q35Y-20 | Q35Y-25 | Q35Y-30 |
Pressure(Ton) | 60 | 93 | 120 | 160 |
Max.cutting thickness(mm) | 16 | 20 | 25 | 30 |
Plate strength(N/mm2) | ≤450 | ≤450 | ≤450 | ≤450 |
Cutting angle(degree) | 7° | 8° | 8° | 8° |
Sheraing size of one stroke(mm) | 16*250 | 20*330 | 25*330 | 30*355 |
Ram stroks(mm) | 80 | 80 | 80 | 80 |
Number of strokes(cpm) | 8 | 8 | 6 | 6 |
Throat depth(mm) | 300 | 355 | 400 | 600 |
Punching thickness(mm) | 16 | 20 | 25 | 26 |
Max.Punching diameter(mm) | 25 | 30 | 35 | 38 |
Power of main motor(kw) | 4 | 5.5 | 7.5 | 11 |
Overall dimensions(L*W*H)mm | 1640*730*1770 | 1860*800*1900 | 2355*960*2090 | 2680*1040*2300 |
Weight of machine(kg) | 1600 | 2000 | 4800 | 6800 |
A Special order for the joist and channel moulds needed.
Profile | Round Bar | Square Bar | Equal Angle | T-Bar | joistq | Channel | ||
90°Shearing | 45°Shearing | 90°Shearing | 45°Shearing | |||||
Section View |
|
|
|
|
|
| ||
Q35-16 | 45 | 40*40 | 125*125*12 | 100*100*10 | 125*125*12 | 100*100*10 | 180*94*6.5 | 180*68*7 |
Q35Y-16 | 45 | 40*40 | 125*125*12 | 50*50*5 | 120*120*12 | 60*60*8 | 126*74*5 | 126*53*5.5 |
Q35Y-20 | 50 | 50*50 | 140*140*12 | 50*50*5 | 140*140*12 | 70*70*10 | 160*86*8 | 160*60*6.5 |
Q35Y-25 | 60 | 50*50 | 160*160*14 | 50*50*5 | 160*160*14 | 80*80*10 | 200*102*9 | 210*75*9 |
Q35Y-30 | 65 | 55*55 | 180*180*16 | 60*60*6 | 180*180*16 | 80*80*10 | 280*124*10.5 | 280*86*12 |
