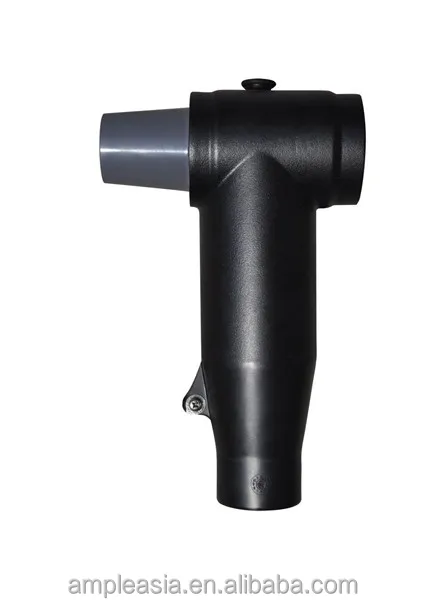

Разъемный соединитель для экрана 24kV 630amp электрический локтя
Разъемный соединитель для экрана 24kV 630amp электрический локтя
Разъемный соединитель для экрана 24kV 630amp электрический локтя

Разъемный соединитель для экрана 24kV 630amp электрический локтя

Сохранить в закладки 60720098554:


Цена:15 302,04 ₽*

Количество:

  • В избранное

Описание и отзывы

Характеристики

Описание продукта:

Применение продукта

Экранированные отделяемые задние разъемы изготовлены из EPDM резины в 3 слоя: внутренний проводящий слой, изоляционный слой и внешний проводящий слой. Поставка завершенного комплекта с кабельным наконечником и винтовыми соединениями для одного или трехжильного кабеля XLPE/EPR до 24 кВ с проводниками Al или Cu. Разъемные задние разъемы используются в кабельных ветвях, дождевых основных блоках и накладных трансформаторов. Подходит для стандартных втулок с конусом в соответствии с EN50180-50181.

Технические данные
Номинальное напряжение
KV
8,7/15 (17,5)
12/20(24)
Номинальный ток
А
630
630
Испытательное напряжение переменного тока:
KV/мин
39/5
54/5
Частично разрядки
≤PC (кВ)
≤ 10(15)
≤ 10(20)
Тепловая защита от короткого замыкания
NK KU kA s
22,8/2
24/2
Динамический ток короткого замыкания (10 мс)
Ка
80,8
84
Поперечное сечение кабеля
Мм²
35-400
35-400

Основные функции

1) быстрая, безопасная и простая установка со стандартными инструментами.

2) Полностью изолированный, полностью экранированный и полностью герметичный.

3) для проводников Cu или Al.

4) Применение в помещении и на улице.

5) 100% тестирование.


12/24kV кабель адаптер инструкция

Внутренний диаметр адаптер
Φd (мм)
14,5
19
23
28
Изоляции кабеля диаметр
Тип 01
16-20 мм
Тип 02
21-25 мм
Тип 03
26-31 мм
Тип 04
32-38 мм
8,7/15 кВ сечение кабеля (мм2)
35-70 мм2
Для детей ростом 95-150 мм2
185-300 мм2
400 мм2
12/20кВ сечение кабеля (мм2)
Большие размеры 35-50 мм2
70-120 мм2
150-240 мм2
300-400 мм2
Сертификаты
Детальные изображения

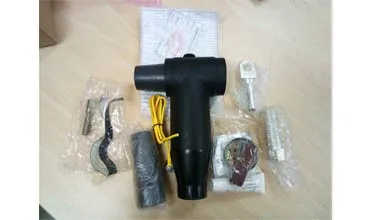

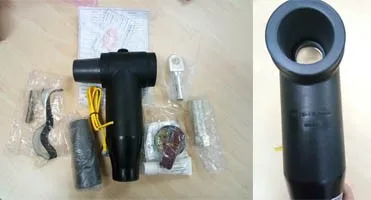

Компоненты:
1. Экранированный передний Соединитель 9. Абразивная Бумага
2. Крышка экрана 10. Силиконовая смазка
3. Кабельный наконечник 11. Прибор для тестирования диэлектрической очистки ткани
4. Заземляющий провод 12. Линейка для зачистки кабеля
5. Кабель-адаптер 13. Инструкция по установке
6. Болт 14. Упаковочный лист
7. Соединительный стержень 15. Сертификат соответствия
8. Полупроводящая лента 16. Из-Фабрика записи



1. Подходит для полностью погружного подключения размера
Φ46/ Φ56/91,5/M16 втулка стандартного размера
2. Экранированный передний и задний разъем подходит для
Кабельный блок, кольцевой основной блок, прокладка-Курган
Трансформатор и т. д.
3. Применяется к 12/20кВ XLPE кабель и кабель крест
Эта секция 35-400mm2

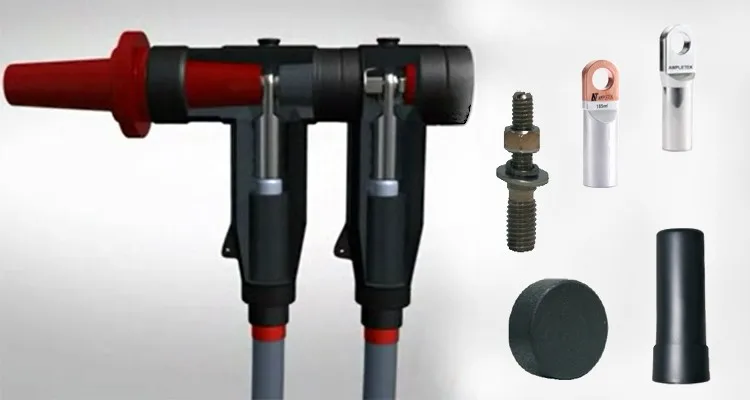

В сборе с передним разъемом,

Задний разъем 24kV 630A

Номер детали: AHT3-24/630KD

Сечение кабеля: 35-400 мм

Обычное испытание типа в соответствии с CENELEC HD629.1

-Испытание на выдерживаемое напряжение переменного тока

-Частичное разрядки

-Импульсного напряжения тест

Наш сервис

Предпродажное обслуживание

* Запрос и консультационная поддержка.

* Поддержка тестирования образцов.

* Ознакомьтесь с нашей фабрикой.

Послепродажное обслуживание

* Обучение, как установить машину, обучение, как использовать машину.

* Инженеры доступны для обслуживания машин за рубежом.

Упаковка & Доставка
Упаковка для 3-основной продукт
Внутренний размер коробки
400*270*166 мм (3-core)
Размер внешней коробки
575*420*375 мм (3-core)
Размер паллета
1,1 (Д) * 1,1 (Ш) * 1,7 (в) м



Информация об упаковке:
Для 3-ядерный (1 комплект = 3 шт.):
-- 1 комплект в внутренней коробке
-- 4 внутренних коробки в наружной коробке
-- 16 наружных коробок на поддон


Упаковка для 1-основной продукт
Внутренний размер коробки
Размер внешней коробки
540*370*280 мм
Размер паллета
1,1 (Д) * 1,1 (Ш) * 1,6 (в) м



Информация об упаковке:
Для 1-ядра (1 комплект = 1 шт):
-- 1 комплект в внутренней коробке
-- 10 внутренних коробок в наружной коробке
-- 30 картонных коробок на поддон

Похожие товары
14 дюймов сапоги из яловичного спилка; Кожаные рабочие перчатки для сварки с усиленными palmfactory розетки с лучшее качество Самая низкая цена
68,86 ₽ - 145,37 ₽
4 цветная офсетная печатная машина
612 081,60 ₽ - 1 912 755,00 ₽
Хорошая эффективность, небольшая многоцветная гравировальная офсетная печатная машина, цена
898 994,85 ₽ - 937 249,95 ₽
Оптовая продажа, трикотажные защитные мужские перчатки с резиновым покрытием, погружные нитриловые перчатки
107,12 ₽
Маленький Штабелируемый инструмент, медицинские детали, Штабелируемый пластиковый контейнер для хранения мелочей, контейнер для лекарств с ручкой
22,96 ₽ - 76,52 ₽
CE 4131 13 г безопасные строительные садовые перчатки анти-масляные черные нитриловые пальмовые перчатки
29,74 ₽
Оптовая продажа, Нескользящие дышащие серые полиуретановые варежки, защитные нейлоновые перчатки от китайского поставщика
74,22 ₽

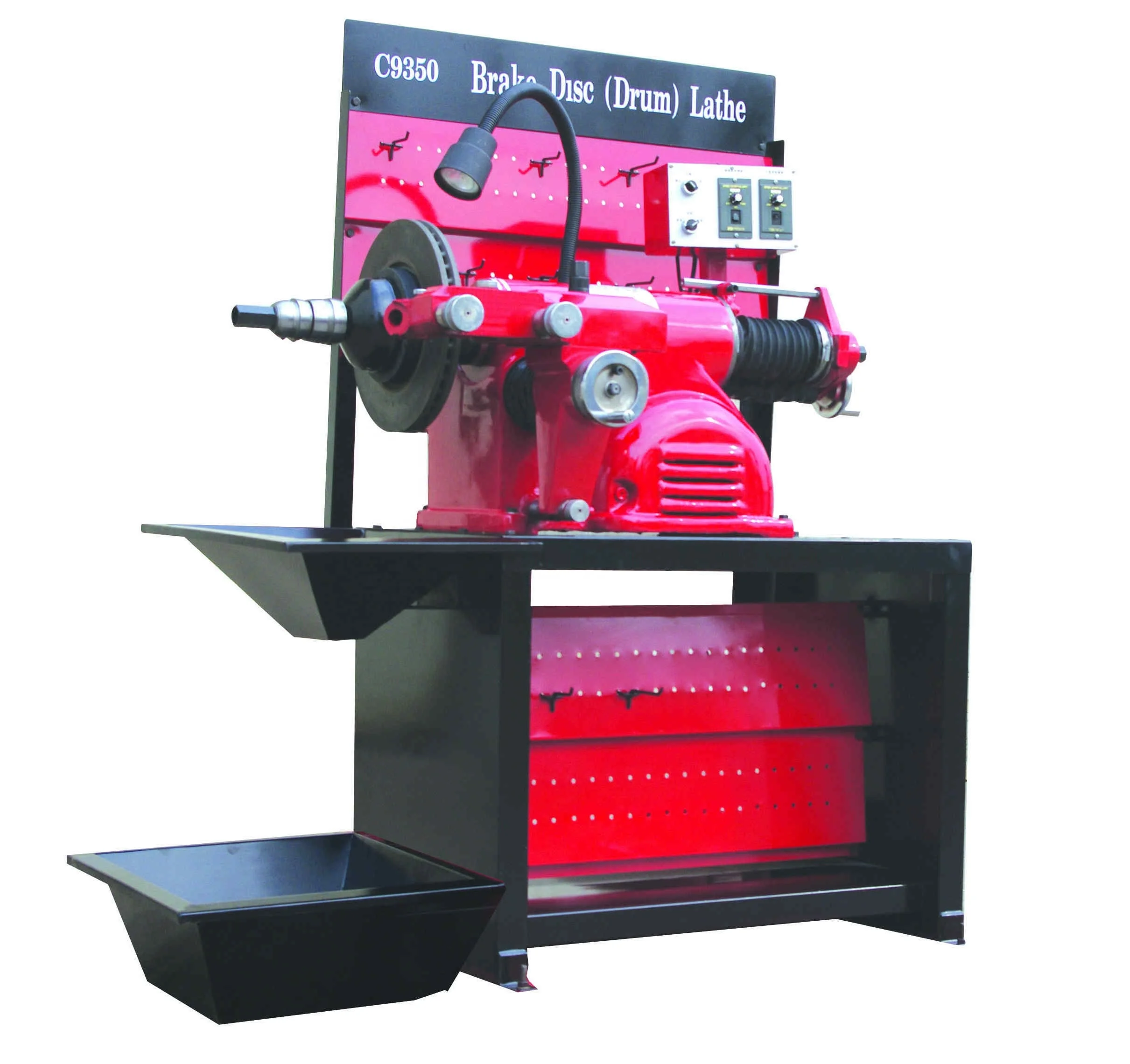

Токарный станок с барабаном и дисковым тормозом
