PCB LED making machine automatic vertical SMT Pick Place Machine QM41
QM41 Parameters
Model
QM41
Applicable PCB
20*40mm-350*435mm
XY-axis Moving Range
375*715mm
Z-axis Moving Range
16mm
Placement Head Quantity
4
Mounting Capability
9500pcs/h without vision
7000pcs/h with vision
Mounting Accuracy
0.025mm
Applicable Components
0402-5050,SOP8.LQFP100 etc.
Components Supply
Tape reel, Bulk , IC tubes
Motor Control Scheme
Closed-loop stepping servo system
Tape Width
8mm, 12mm, 16mm, 24mm
Feeder
38 (YAMAHA Feeder is available)
Machine Dimension
L852*W962*H1230
Visual Camera
6 CCD camera
Down-looking Camera
Automatic identify the mark point
Up-looking Camera
Automatic adjust the offset
Vacuum Pump
External air pump
Power Supply
AC220V/AC110V
Net Weight
215kg
Packing Size
1.35CBM
Product Description
It can save time that four nozzles will be
examined over four cameras at the same time.
Multi-vision makes placement faster.
Add a HD camera, improve IC placement accuracy.
Automatic Transfer
The QM41 has added new research and development automatic transmission system.
The maximum mounting length is 600mm.
It can satisfy more people's requirement.
FAQ
1. Q: How many nozzles do you supply? Do you sell nozzles and spares?
A: The TVM802 has two nozzle-heads, we supply 4 nozzles. The TVM925 has 4 nozzle-heads, we supply 6 nozzles. Yes, we do sell nozzles and spares. If you need any spars, just let us know.
2. Q: Do you provide software updates?
A: Customers who buy our machines, we can offer free upgrades software for you.
3. Q: What air supply is required?
A: Oil free compressor and air dryer be used.
4. Q: What is the performance?
A:For QM41 it's 9,500 cph without vision mode ; 7,000 cph with vision mode. For TVM925 it's 9,000 cph without vision mode ; 7,000 cph with vision mode. For TVM802, it's 6,000 cph without vision mode ; 4,000 cph with vision mode.
5. How about the warranty?
We support one year warranty( The nozzle with a warranty of 1 months; belt with a warranty of 3 months ). We will regularly update the software for customers. If there is any doubt in the process of operating the machine, pls feel free contact us. We will help you in time. All the spare parts will be provided free of charge for you within the warranty period.
Contact us
Company
Yueqing QiHe Electrical Technology Co.,Ltd.
Address
NO.222,Latitude Five Road,
Economic Development zone,Yueqing, Zhejiang,China
FAX
0086-577- 89736269
Zip
325600
Website
www.qhsmt.com
Похожие товары
Пневматические радиальные компоненты, машина для резки свинца, воздушный привод, радиальный компонент, машина для резки свинца
53 557,14 ₽ - 61 208,16 ₽
Настольная машина для разделения ЖК-экрана ремонт телефона-185 градусов машина для разделения ЖК-экрана
386 376,51 ₽

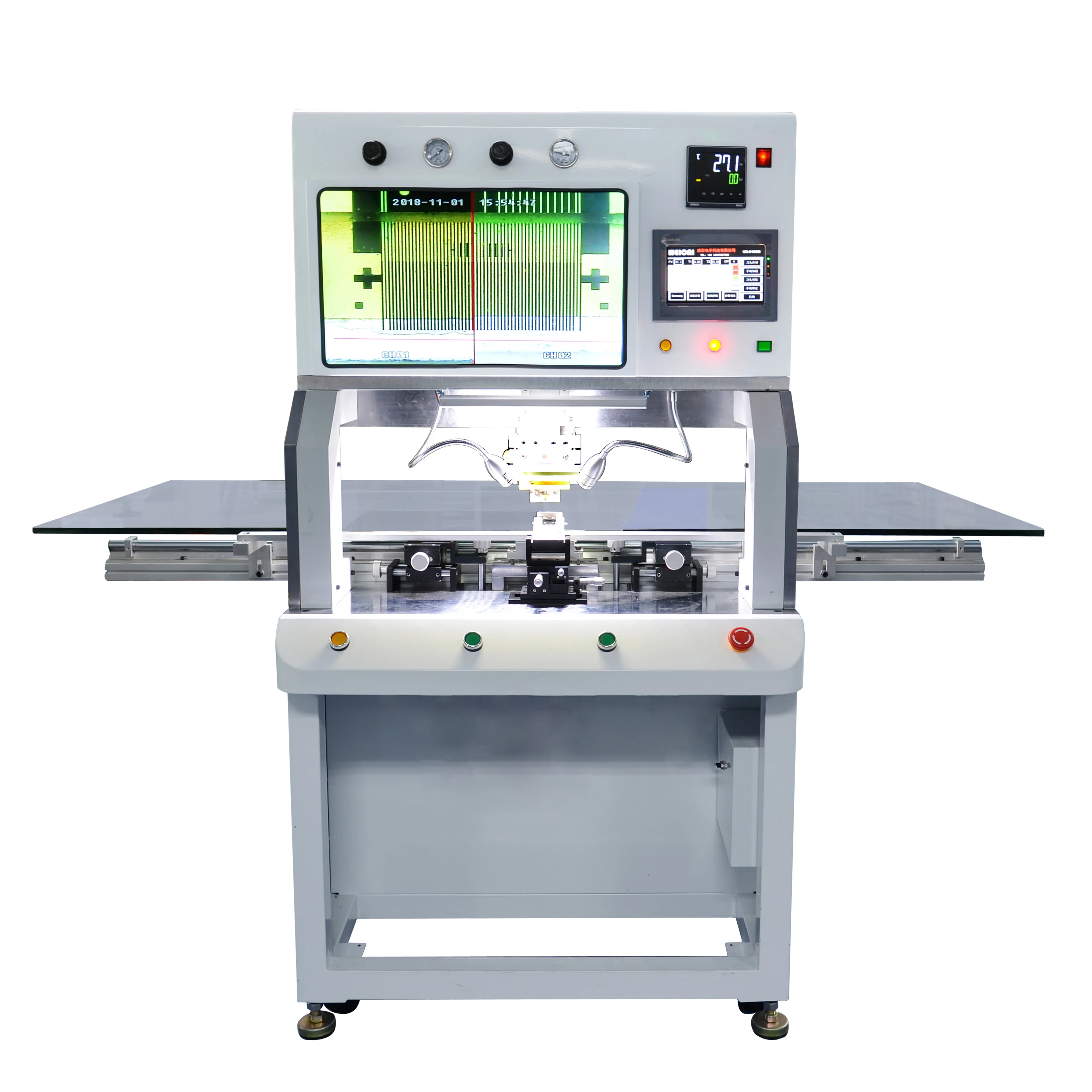

Для личного магазин сломаных LCD экранов для поддержания горячий пресс инструмент MD-815SH
267 785,70 ₽ - 306 040,80 ₽

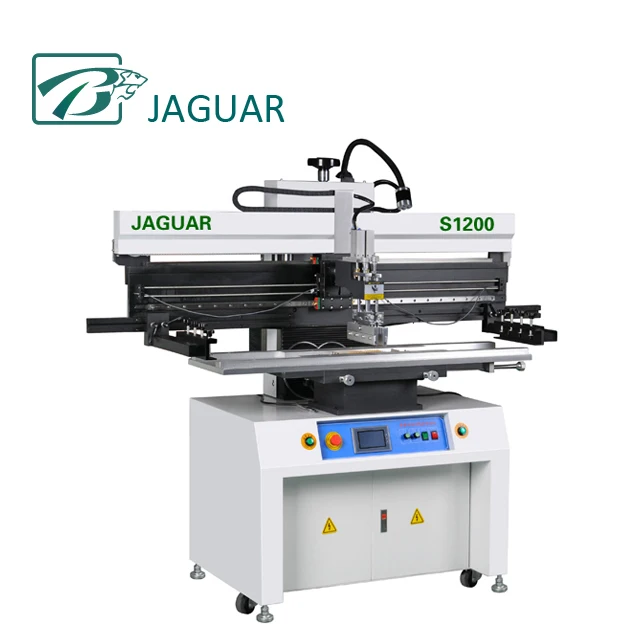

Полуавтоматическая паяльная паста для принтера LED SMT (S600)
305 131,20 ₽ - 381 414,00 ₽

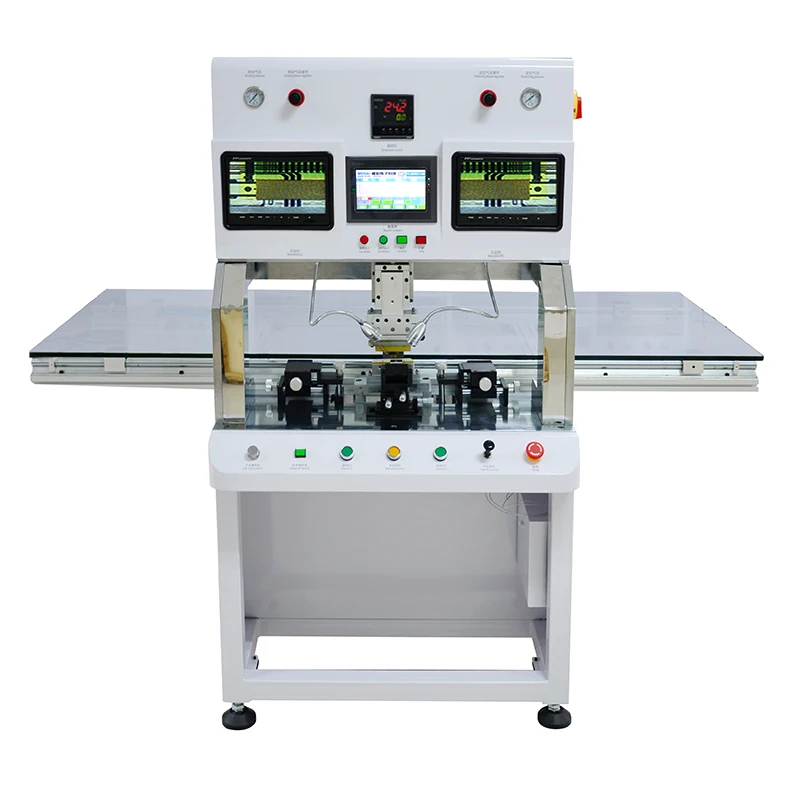

Гуанчжоу завод, ЖК-дисплей/Светодиодная панель поддерживать гибкие кабели ленточный смены инструмента MD-816SH
267 785,70 ₽ - 306 040,80 ₽

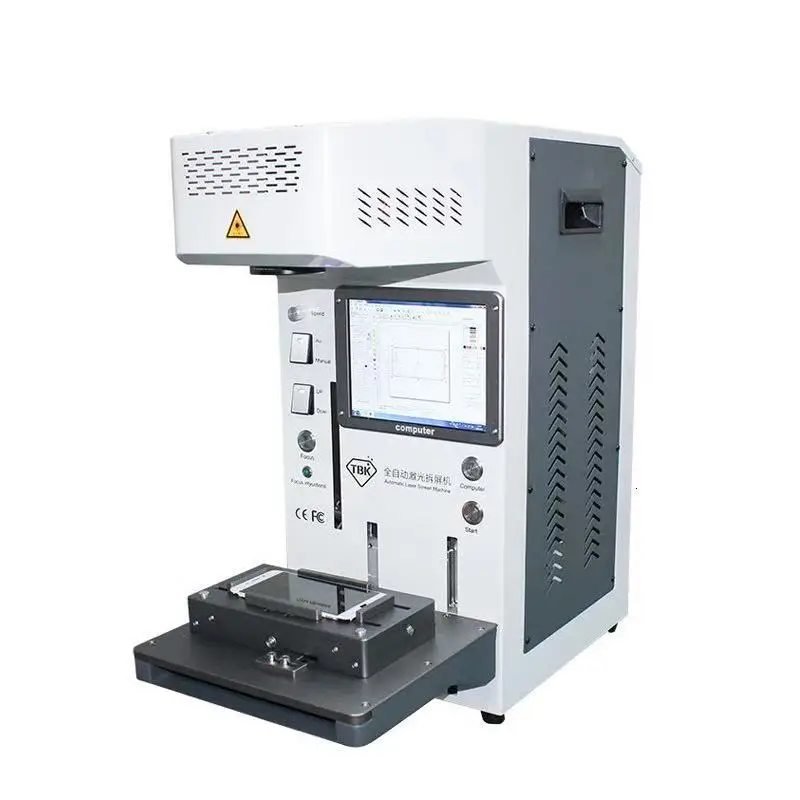

Аппарат для ремонта мобильных телефонов, стеклянный лазерный сепаратор для Iphone 11 Pro Max XS 8 Plus
106 961,26 ₽
Штепсельная линия DIP для SMD волновой паяльной машины, блок питания
76,52 ₽ - 7 651,02 ₽

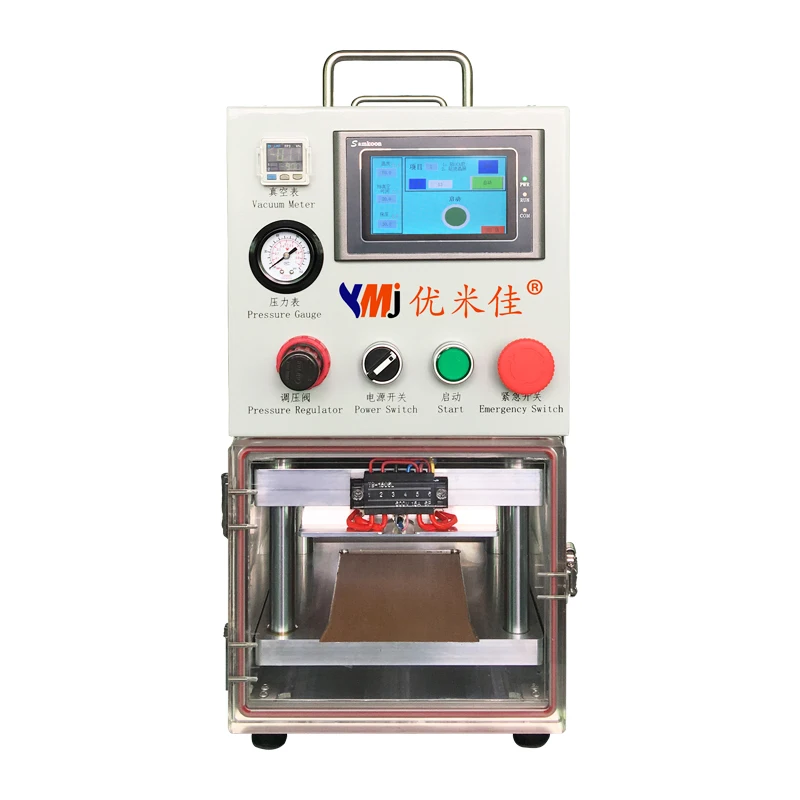

Машина для ламинирования YMJ OCA, вакуумный аппарат для ремонта ЖК-экранов iPhone, Samsung, для всех плоских и изогнутых ЖК-экранов, без пузырей
