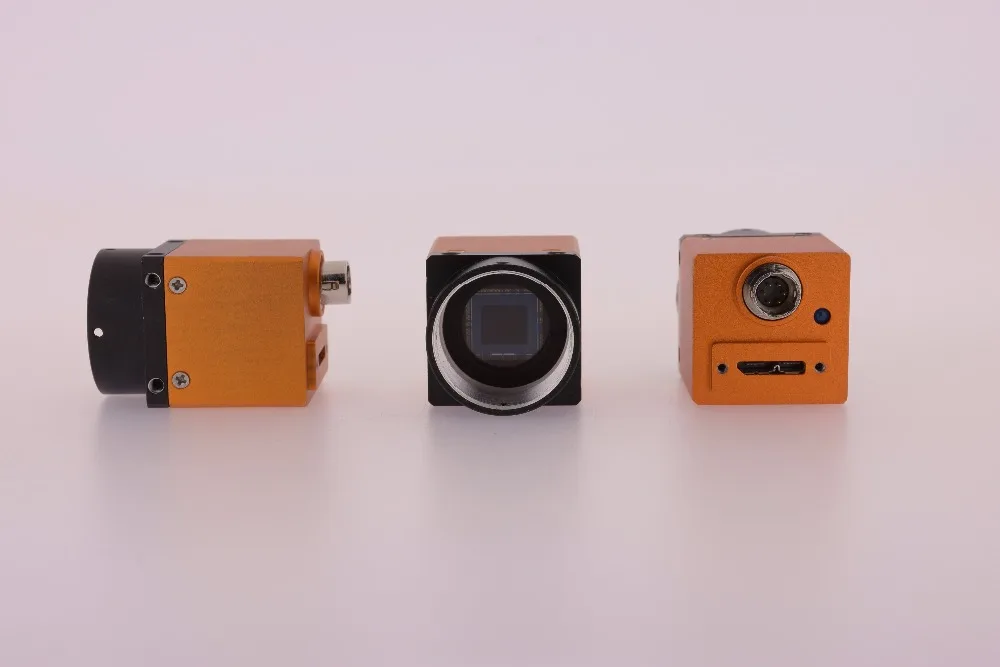

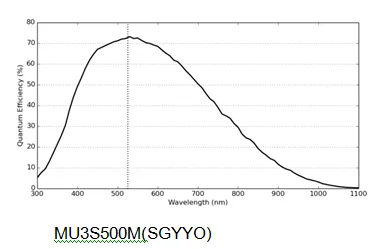

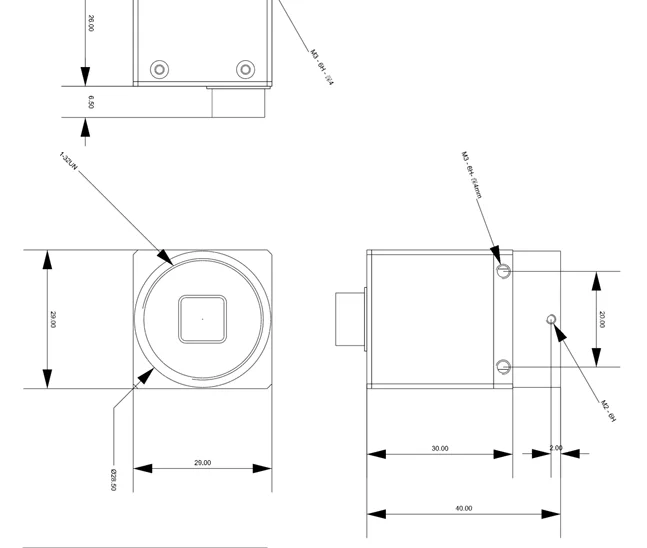

Промышленная камера для машины vision MU3S500M/C (SGYYO)

Блок питания входной интерфейс

Камера питается от USB3.0Питание по шине,Блок питания USB3.0 стандарт должен быть 5V @ 900mA. В реальных приложениях, иногда хост не является недостаточным для источника питания, или потому что usb-кабель слишком длинный, или из-за анти-помех требований, пользователи могут использовать Интерфейс GPIO «5V _ IN» для обеспечения питания камеры. Для обеспечения стабильной работы камеры питание требует постоянного тока + 5 В, мин. = + 4,5 в, макс. = + 5,5 В; ток привода> 1A.

GPIO входной интерфейс

Следующая фигура-схема входного сигнала GPIO, входной сигнал был изолирован opto-coupler TLP281. Резистор 200 Ом находится в последовательном соединении внутри камеры.GPIO входной интерфейс обычно используется для сбора внешних триггерных входных сигналов синхронизации для нескольких камер, он также может использоваться в качестве внешнего приема сигнала, пожалуйста, обратитесь к инструкциям в SDK (комплект разработки программного обеспечения) для детальных приложений.

Относительно параметров TLP 281 см. Руководство по эксплуатации.

 1. Внутренняя оптопара камеры VCC = 5 В, если = 16 мА, то внешняя ТРИГГЕРНАЯ Входная задержка Rising edge составляет 2 США, задержка падающего края составляет 40 США;

2. При использовании "TRIGGER _ IN +" в качестве источника триггера диапазон электрического уровня триггера составляет + 3-+ 6 в.

3. Если уровень источника пуска ниже, то 3 в, приведет к потере сигнала пуска;

4. если электрический уровень источника триггера находится вне этого диапазона, должен быть подключен внешний токоограничитель резистора, чтобы сделать оптосоединитель работает вокруг типичного тока 16 мА, в противном случае оптосоединитель будет иметь риск горения. Если триггерное напряжение источника 12 В, необходимо для внешних резисторов в серии около 1 к, если триггерное напряжение источника 24 В, потребность для внешних резисторов в серии около 2,2 К,

 Предельный резистор рассчитывается следующим образом:

 Р = 100x(Vin-0,7)-R0

Идентификационный номер транспортного средстваЯвляется триггерным источником электрического уровня

R0Является внутренним резистором серии камеры 200 Ом

RТребуемый внешний резистор серии.

GPIO выходной интерфейс

На рисунке ниже приведена схема выходного интерфейса GPIO, выходной сигнал был изолирован через оптопара TLP281, в сочетании с NPN audion, чтобы увеличить возможности привода; интерфейс GPIO обычно используется для вывода сигналов вспышки камеры, пользователи также могут выводить сигнал через SDK.

1. GPIO работает как обычный выход IO.

На следующем рисунке показано обычное соединение, когда выходной интерфейс работает как обычный выход IO, пользователь должен обеспечить внешний источник питания и подтягивающиеся резисторы.

На рисунке «Питание»-это источник питания для пользователя, «WR _ GPIO»-это выходной сигнал электрического уровня, который устанавливается пользователем в SDK. «GPIO _ OUTPUT»-это выходной сигнал, обратите внимание, что выходной Электрический Уровень 2 соединений находится в противоположном направлении.

2. GPIO выход для привода внешней нагрузки.

Выходной Интерфейс GPIO-это выход открытого слива, он имеет определенную способность привода непосредственно управлять небольшим устройством питания, как показано на рисунке ниже, он подключен к светодиодсветодио дный Индикатору 5 В или вспышке низкой мощности.

3. Выходной Интерфейс GPIO подключен к контроллеру вспышки.

Интерфейсы триггера вспышки контроллера вспышки, как правило, разделены на триггер переключателя и триггер электрического уровня два вида; схема подключения провода является следующим:

На рисунке «мощность» и «GND» являются внешним источником питания для пользователя, электрический уровень должен соответствовать требованиям интерфейса контроллера вспышки света.
