Весь путь релейный модуль задержка отключение питания триггер задержка петля таймер переключатель цепи
0,1 секунд (минимум) ~ 999 минут (максимум) непрерывно регулируется
Этот продукт прост и прост в использовании, мощный, но, пожалуйста, покупатели посмотрите на детали работы этого продукта, очень практичный продукт.
Модуль основные характеристики:
1. Широкий источник напряжения (6 ~ 30 в) поддерживает микро-usb 5,0 в, очень удобно в использовании;
2. Интерфейс четкий и простой, мощный, легко понять, и почти отвечает всем вашим потребностям;
3. Есть функция аварийной остановки (кнопка остановки), с защитой от обратного подключения, обратное соединение не горит;
4. добавлен режим сна, включен, не работает в течение 5 минут, автоматически выключает монитор; любой ключ просыпается;
5. можно установить различные OP, CL, LOP параметры, эти параметры независимы друг от друга, соответственно, сохранены;
6. Все параметры настройки автоматически сохранены и сохранены.
Рабочий режим:
P1: после того, как сигнал срабатывает реле включается OP время, а затем выключается; во время OP время, после завершения операции
P1.1: сигнал снова недействителен
P1.2: повторное включение сигнала
P1.3: сигнал запускает сброс снова, реле открывается, и таймер останавливается.
2-P: к сигналу триггера, реле открыто CL после времени, реле повернуто OP время, после завершения синхронизации, откройте реле;
P3.1: для срабатывания сигнала, после того, как реле включается OP времени, реле отключается CL время, а затем она распространяет вышеуказанные действия. В цикле сигнал передается снова, реле отключено, и таймер остановлен; Количество петель (LOP) может быть установлено;
P3.2: после включения питания, не триггерный сигнал не требуется. Реле включается во время оп, реле отключает CL время, и выше цикл повторяется; Количество петель (LOP) может быть установлено;
P-4: Функция удержания сигнала, если есть триггерный сигнал, таймер очищен и реле остается включенным. Когда сигнал исчезает, реле выключено после синхронизации OP. Во время таймера есть другой сигнал и таймер очищен.
Параметры продукта:

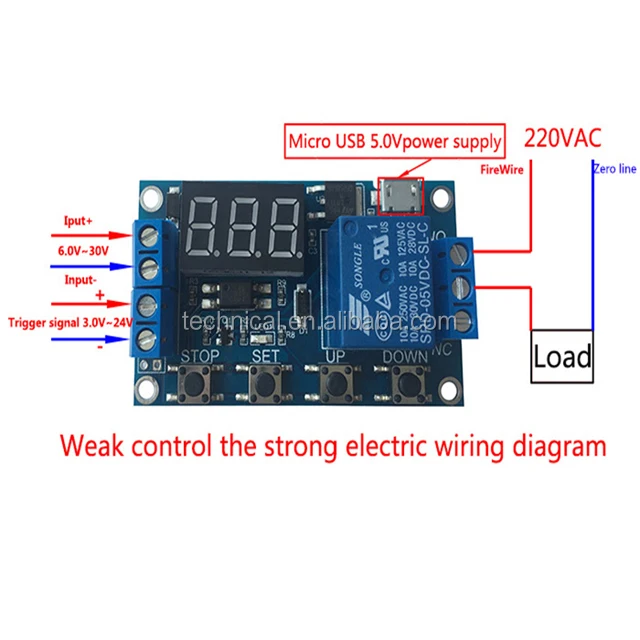

1: Рабочее напряжение: 6--30в поддерживает микро-usb 5,0 в источник питания

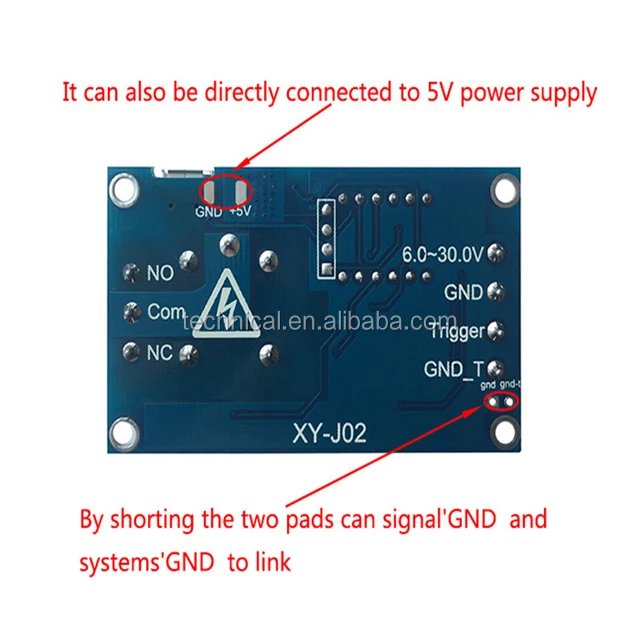

2: Источник триггерного сигнала: высокочастотный триггер (3,0-24 В) Сигнальная заслонка и системная заслонка для улучшения антипомех системы (также короткое замыкание)
3: Выходные возможности: устройства, которые могут контролировать постоянный ток в течение 30 В 5А или в течение 220 В 5А
4: Ток покоя: 20 мА Рабочий ток: 50 мА
5: Наличие: более 10 миллионов раз; Рабочая температура:-40-85 град.] C; Размеры: 6,2*3,8*1,7 см
6: с изоляцией оптопара, улучшенной Защитой от помех, промышленной печатной платой, установленными параметрами навсегда после отключения питания
Карты памяти.
Особое внимание: релейный выход является пассивным контактом, без прямого выхода, Управление ролью линии.
Диапазон синхронизации
0,1 секунд (минимум) ~ 999 минут (максимум) непрерывно регулируется
Как выбрать диапазон синхронизации:
После установки значения параметра в интерфейсе выбора режима нажмите кнопку стоп в ближайшее время, чтобы выбрать диапазон синхронизации.
XXX. Десятичная точка в одном месте, диапазон синхронизации: 1 секунда ~ 999 секунд
XX. X Десятичная точка в десять, диапазон синхронизации: 0,1 секунды ~ 99,9 секунды
XXX полная Десятичная точка, диапазон синхронизации: от 1 до 999 минут
Например, если вы хотите установить OP до 3,2 секунд, переместите десятичную точку в десять цифр, а на цифровом дисплее-03,2.
Описание параметров: OP on-time, CL off time, LOP cycles (1-999 раз, "--" представляет бесконечную петлю)
Эти параметры независимы друг от друга, но каждый режим делится этими параметрами. Например, когда P1.1 устанавливает on-time OP на 5 секунд, пользователь хочет переключиться в режим P1.2, затем при входе P1.2, чтобы установить соответствующие параметры, ОП также будет 5 секунд;
Нажмите кнопку SET на главном интерфейсе (дисплей 000), OP (CL, LOP) и соответствующее время XXX будет отображаться;
Если есть только OP (например, режимы P1.1, P1.2, P1.3) Время в режиме, короткая клавиша нажатия будет отображать только OP и соответствующее время;
Если у вас есть OP, CL, сокращает в режиме (например, режим P3.1, P3.2), короткое нажатие комплект Кнопка покажет OP и соответствующего времени, CL и соответствующего времени, LOP и соответствующее время;
После настройки режима вы можете легко проверить параметры, установленные в текущем режиме, нажав кнопку set на главном экране. Это очень удобно!
Как установить параметры
1. Сначала Определите режим работы реле;
2. В соответствии с режимом работы реле, в основном Интерфейсе (Когда модуль включен, он будет мигать текущий режим работы (режим P1.1 по умолчанию), затем введите основной интерфейс,) "нажмите и удерживайте кнопку SET в течение 2 секунд, чтобы отпустить интерфейс выбора режима, Выберите режим, который необходимо установить (P1.1 ~ P-4), нажав кнопки вверх и вниз;
3. после выбора режима для того, чтобы быть установлен (например, P3.2), короткое нажатие на кнопку «установить», чтобы установить соответствующий параметр, а затем параметр для того, чтобы быть установлен начнет мигать (OP вовремя, CL время выключения, LOP время цикла ("---" от имени неограниченного цикла), Отрегулируйте значение параметра вверх, вниз, Поддерживайте Длительное нажатие (быстрое увеличение или уменьшение) и короткое нажатие (увеличение или уменьшение 1 единицы); после установки значения параметра, нажмите кнопку стоп в ближайшее время, чтобы выбрать десятичную точку, выберите диапазон времени (соответствующее время 0,1 секунд ~ 999 минут); Короткое нажатие кнопки SET для установки следующего параметра текущего режима, процесс такой же, как и выше;
4. После установки параметров выбранного режима нажмите и удерживайте кнопку SET в течение 2 секунд, чтобы отпустить. В данный момент режим набора мигает, а затем возвращается к основному интерфейсу. Настройка параметров успешна. Это очень просто!
Основной интерфейс: «000» (без десятичной точки) отображается, когда реле не работает, и Десятичная точка находится под рабочим статусом реле. Это очень ясно!
Интерфейс выбора режима: Нажмите кнопку SET, чтобы войти, после завершения настройки, нажмите кнопку SET, чтобы выйти, вернуться к основному интерфейсу, очень просто!
Функция остановки расширения:
Реле Включить режим:
1. включено: реле может включаться во время операции;
2. выключено: реле отключено и всегда закрыто.
Короткое нажатие кнопки STOP на главном интерфейсе для включения и выключения. Текущее состояние будет мигать, а затем вернуться к основному интерфейсу. (Эта функция является функцией аварийной остановки, одно-Сенсорное отключенное реле)
Спящем режиме:
1. режим сна CL: не работает в течение пяти минут, цифровая трубка автоматически отключает дисплей, и программа работает нормально;
2. нормальный режим Od: цифровая трубка всегда на дисплее;
Нажмите и удерживайте кнопку стоп в течение 2 секунд, а затем отпустите ее для переключения между CL и Od. Текущее состояние мигает, а затем возвращается на главный экран.
