Китайский профессиональный производитель печатных плат печатная
- Категория: Пассивные компоненты >>>
- Поставщик: Shenzhen Huaxing PCBA Limited
Сохранить в закладки 60789744407:
Описание и отзывы
Характеристики
Company Profile
Exhibition
Our Customers
Certifications
Specification
Layer | 1-32layers |
Material | FR4 , CEM1 , CEM3 , Hight TG , Rogers , F4B , Taconic , FR1 , FR2 , 94v0 , Aluminum |
Order Quantity | 1 -500 , 000 |
Board shape | Rectangular , round , slots , cutouts ,complex , irregular |
Board type | Rigid ,flexible ,rigid-flexible |
Board cutting | Shear , V-score , tab-routed , counter sunk |
Board thickness | 0 . 2-8 . 0mm , Flex 0.01-0.25 " |
Copper weight | 0 . 5oZ-12oZ |
Solder mask | Double-sided green LPI , Also support red , white , yellow , blue , black , purple , etc |
Silk scree | Double-sided or single-sided in white , yellow , black , or negative |
Min line width / space | 0.06 / 0 . 06mm |
Max board dimensions | 25 . 6inch*43 .3inch or 650mm *1100mm |
Min drill hole diameter | 0 . 1mm |
Min Laser Drill hole diameter | 0 . 075mm |
Surface finish | HASL , ENIG , Immission Tin , Immisson Silver ,OSP ,ENEPIG ,etc |
Board thickness tolerance | ±10% |
Minimal slot width | 0.12" ,3 .0mm , or 120mils |
V-score depth | 20-25% of board thickness |
PTH Wall Thickness | > 0 . 025mm |
PTH Hole Dia Tolerance | ± 0 . 076mm |
Non PTH Hole Dia Tolerance | ± 0 . 05mm |
Hole Position Deviation | ± 0 . 076mm |
Sink holes | Yes |
Quality Standard | IPC-A600F / MIL-STD-105D |
Design file format | Ki-CAD , Pro-E Gerber RS-274X , 274D , Eagle and AutoCAD'S DXF , DWG |
Item# | Item Name | PCBA Capability |
1 | Assembly Options | Surface Mount ( SMT ) . Thru-Hole ( THT ) . Box building , COB , Conformal Coating , Potting and Encapsulations , IC Programming & Marking Gringing & Lettering |
2 | Types of Solder | Leaded and Lead-free (RoHS Compliant ) PCB assembly services |
3 | Stencils | Laser cut stainless steel stencils |
4 | Minimum Order | 1 pieces |
5 | Component Size | Passive Component : we can accept components as small as 01005 . 0201 BGA : we have the ability to handle BGA of 0 . 25mm pitch with X-ray testing Fine Pitch Parts : we can assemble 0 . 25mm fine pitch parts . POP ( Package on Package ) . QFP CCGA , CSP etc Max Component Height : 25mm ( SMT ), Top 120mm / Bot 15mm ( Wave-Solder ) |
6 | Component Package | We accept parts in Reels , Cut Tape , Tube &Tray , Loose Parts and Bulk |
7 | Board Dimension | Min Board Size : No Limited Max Board Size : 680x500mm |
8 | Board Shape | We can assemble boards in Rectangular, Circular and any Odd Shapes |
9 | Board Type | Rigid PCB . Flexible PCB,Rigid-flex PCB, Metal PCB |
10 | Repair and rework accepted , Our BGA reballing service with which we can safely remove the misplaced BGA , reball it and put it back on the PCB correctly . It is cost-effective | |
11 | Testing | ICT . AOI , X-Ray , Function Test ( FCT ) , Aging Test |
12 | OutPut | 12 SMT lines and 5 DIP lines |
13 | Quality Standard | IPC-A-610E , IS0 13485 : 2003 , ISO 16949 : 2011 , ISO 14001 : 2004 |
Application
Packing&shipping
FAQ
1. What is one-stop service ?
There are many components in the BOM list. It will take a lot of time to communicate with the different suppliers if customers purchase each components by themselves. We can provide all the components to customers.
2.What are all your options for laminate thickness?
We can handle the following non-standard thicknesses: 0.2mm (0.0079″), 0.4mm (0.016″), 0.6mm (0.024″), 0.8 mm (0.032″), 1.0 mm (0.04″), 1.2mm (0.047″), 2.0mm (0.079″), and 2.3mm (0.091″).
3.For small quantity orders, can you produce prototype PCBs?
Yes. Hua Xing PCBA Limited has the capability to produce electron boards in any amount. But,the greater the quantity, the greater the cost savings.
4.What options exist for the thickness of copper?
0.5 oz, 1.0 oz, 1.5 oz, 2.0 oz, 2.5 oz, 3.0 oz, 3.5 oz, 4.0 oz, 4.5 oz and 5.0 oz.
5.What are the options for surface finishes?
The options include HASL, Immersion gold, Immersion tin, Immersion Silver, OSP, and HASL lead free. Call for other options.
6.Can you ensure the security of our documents?
Yes, we guarantee that the documents will not be leaked. We can sign a confidentiality agreement.
Похожие товары
Лорида высокое качество 450V 1UF 6*12 мм долгий срок службы различные серебряные монолитный Dip слюда со сквозным отверстием алюминиевый электролитический конденсатор с алюминиевой
0,01 $ - 0,03 $
4 7 K OHM NTC термисторный резистор NTC-MF52AT-4.7K 4K7 +/-5%
Керамические конденсаторы VJ1206A1R5CLCAJ32 0805 C0G NP0 200V 0.25pF 1.5pF поверхностного монтажа SMD в
0,01 $ - 0,05 $
Толстопленочные резисторы CRCW12101K50FKEA-SMD 1/2 ватт 1 5 Kohms 1% Пассивные компоненты pcb bom list
0,20 $ - 1,00 $

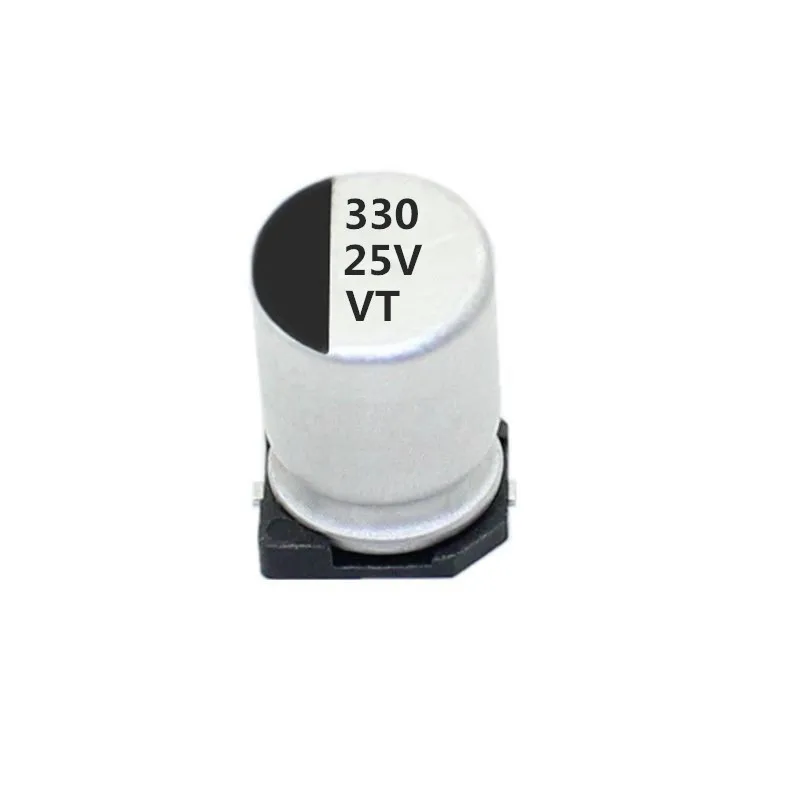

LORIDA Шэньчжэнь таможня 25 в 330UF 8*10 5 аудио приемник Smd серии Пассивные компоненты алюминиевый электролитический
0,03 $ - 0,05 $
C3E-18.432-16-3030-X-M с украшением в виде кристаллов 18,4320 МГц 16PF SMD бесплатный образец BOM новый оригинальный кристаллы для поверхностного монтажа резонаторы

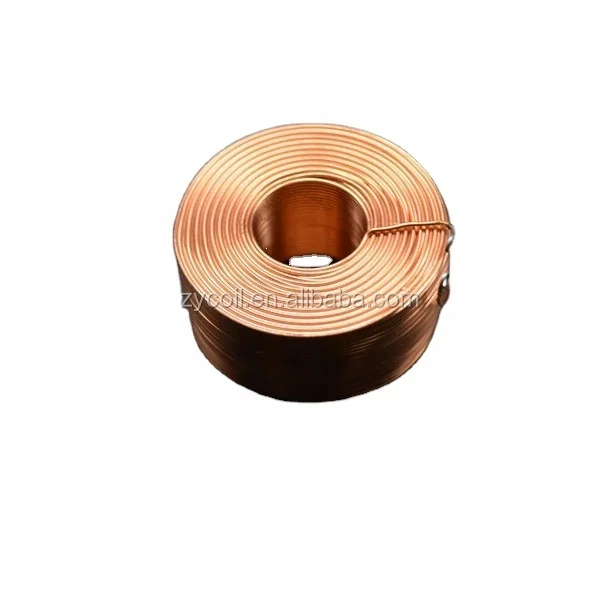

Воздушная катушка магнитная соленоидная
