Т образный зажим для медного алюминиевого кабеля терминал ответвления бесплатный Шунт Провода основная линия 50 120 трехрезьбовой разъем

Описание и отзывы

Характеристики











Общие

Разъем типа Т серии JXT2 используется для соединения ветви линии "Т" в конструкции и промышленном электрическом оборудовании, когда кабельный багажник не может быть отрезан. На основе преимущества T JXT1 серии Т-типа коннектор, он показывает свою изюминку защиты безопасности, и делает прорыв в дизайне. Этот Запуск разъема не только значительно увеличивает соотношение производительность/цена, но и расширяет диапазон обслуживания, чтобы обеспечить дизайнера достаточно пространства для воображения. Он выделяется в индустрии кабельных Т-образных разъемов.

Преимущества

• Легкое разветвление линии багажника, когда кабель не отрезан, Гибкая комбинация.
• Надежное соединение медного или алюминиевого проводника и переход между медью и алюминием
• Все параметры электрической производительности в соответствии с требованиями IEC, идеальная электропроводность, низкое сопротивление потере, небольшое падение напряжения, и контакт drop1 .98 в.
• Высокая теплостойкость и ударопрочность, Выдерживает испытание на прочность при коротком замыкании 120а/мм ', изолятор ноги изготовлен из негорючего материала класса VO, показывает совершенство в стойкости к старению.
• Удобная установка, экономия времени для строительства, не нужен наконечник, осуществляющий подключение голой проводки, предпочитаемый строительными коллекциями.
• По сравнению с подключаемыми автобусными воздуховодами и ветвями кабелей, это может сэкономить 50%-70% инженерных расходов.

Характеристика

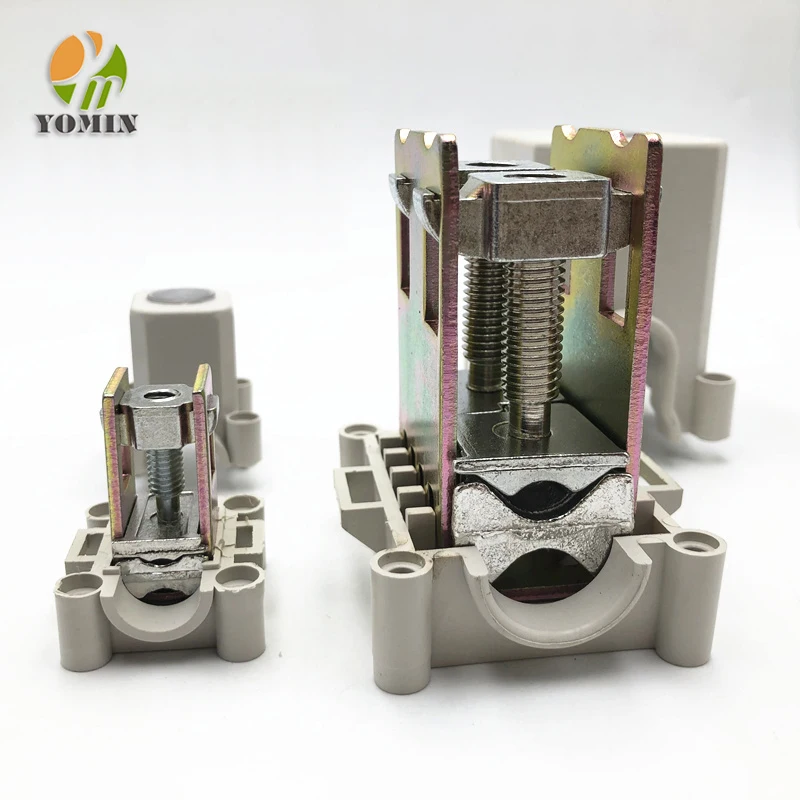

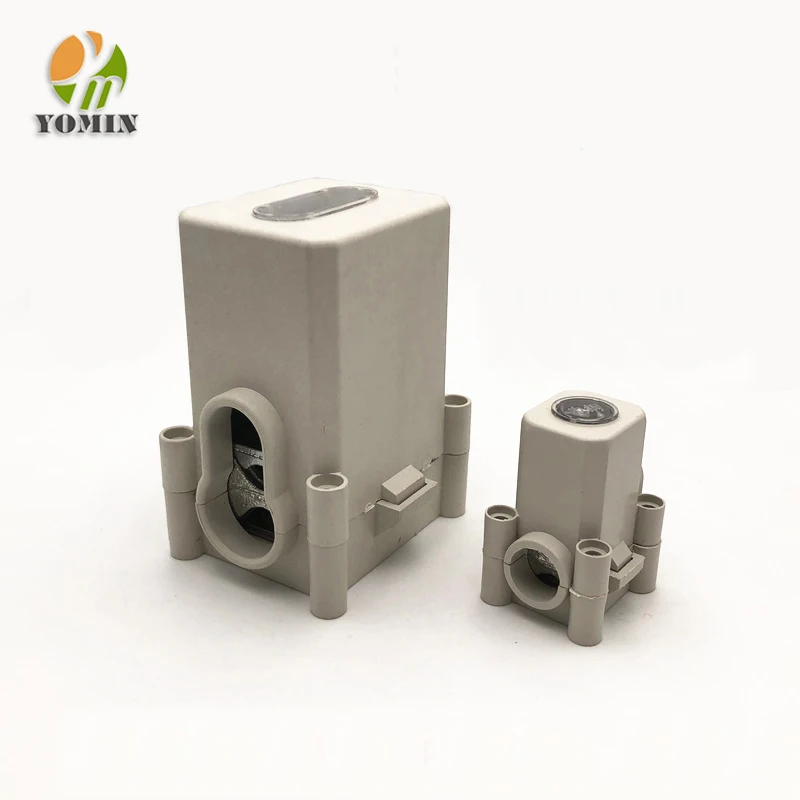

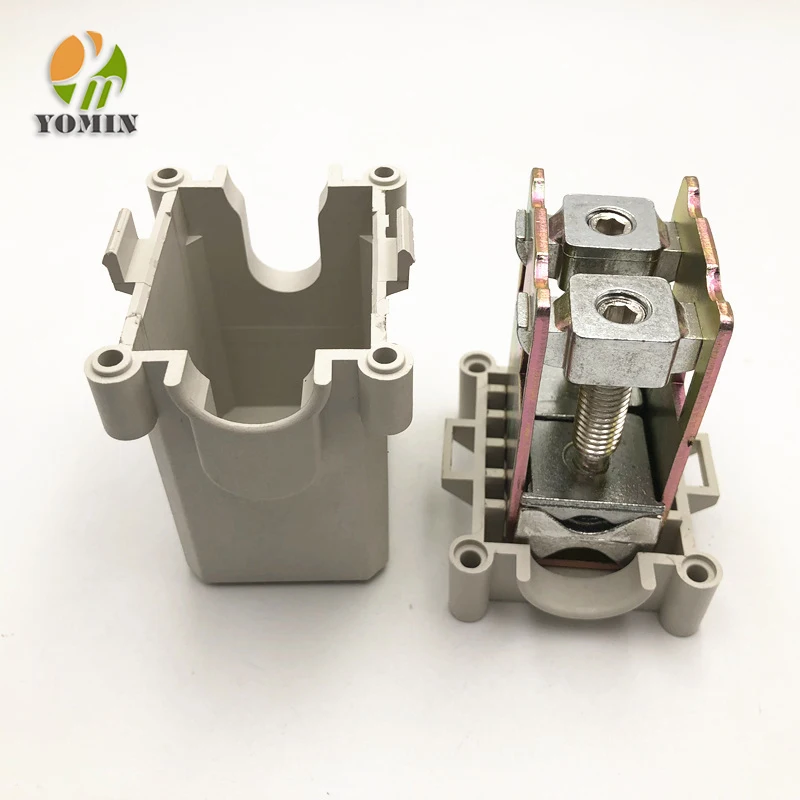

Эта серия разъемов состоит из ножки изолятора, проволочной рамы, защитной крышки. Проволочная рама состоит из зажима, винта, гайки и опорного крепления и т. Д. Закрытая блокирующая структура образуется между зажимом и контактной поверхностью проводника с большой контактной поверхностью и надежным обжимом, через комбинации различных форм зажимов, может быть образовано Двухслойное соединение, Таким образом, линия туловища соединяется с нижним слоем, а линия ответвления соединяется с верхним слоем. Таким образом, образуется соединение «T». Продукт имеет тип защиты, особенно подходит для узких мест, таких как кабельный лоток и кабельный вал, чтобы эффективно предотвратить повреждение цепи при помощи мыши.

Установка

Три способа установки этой серии разъемов:
1. Подключите его к Монтажной Рейке (TH-35 верхней шляпе),(только для типа JXT1-50).

2. Прикрепите его к магистрали после подключения.
3. Установите его на нижнюю пластину или стену с помощью винта, примите способ установки диагональной линии с двумя монтажными отверстиями

Инструкция по применению

Откройте Защитная крышка
(2) Возьмите винт и Зажмите, подключите линию багажника и соберите зажим и винт
CT) Установите защитную крышку и затяните крепежный винт
Откройте верхнюю прозрачную крышку, ослабьте Соединительный винт, затем подключите провод ветки, наконец затяните винт и закройте
