Горячекатаная или холоднокатаная катушка отрезная по длине линии 1-6x2000мм

Общие

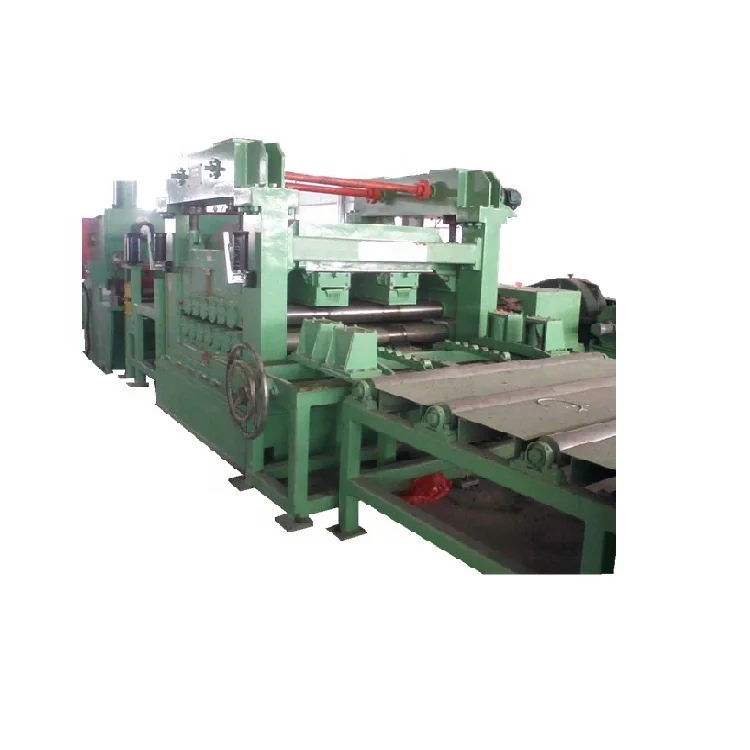

Эта отрезная линия подходит для разматывания, выравнивания и резки стальных катушек в требуемую длину. Производственная линия обладает высокой точностью, стабилизацией покрытия и отличной производительностью. Использование системы ПЛК для управления всей работой линии, работа удобна и легка.

Подходящий материал:Рулон горячекатаной полосы, CR катушка, маринованная катушка, оцинкованная стальИ т. д

Толщина катушки: 1-6 мм (& delta; b≤600Mpa, & delta; s≤450Mpa)

Ширина катушки: 600-1600 мм

Катушка I.D:Φ508 мм,Φ610 мм,Φ760 мм,

Катушка od:Φ2000 мм (макс.)

Катушка Вес: 30000 кг

Описание процесса

Катушка листа загружена и повышена в соответствующее положение оправки, и толкается в разматыватель путем движения подающей тележки автоматически.

Стальной лист помещается в выравниватель с помощью направляющего устройства, как Тяговая головка, Овощечистка. Затем лист выровнен на нажимной ролик + 5 рулонных уравнений, затем вниз до буферной ямы. Путем регулировки правильного устройства для централизации листа, он переходит в Точность 15 рулонный выравниватель для выравнивания и измерения длины, а затем режущая машина для резки листа в требуемую длину.

Лист вырезается на требуемую длину, контролируемую PLC. Готовые листы транспортируются в штабелер и размещаются упорядоченно.

Основные технические параметры

1.Материал: рулон горячекатаной полосы, CR катушка, оцинкованная сталь

2.Скорость работы: 0-30 м/мин (регулируется)

3.Манометр: 1000-6000 мм, или согласно вашим требованиям

4.Резка: 5-15Шт/мин (L = 2000 мм)

5.L ength точность: +-1 мм (L = 2000 мм)

6.Диагональ Точность:+-1,5 мм (L = 2000 мм)

7.Выравнивание точность:+-1,0 мм на квадратный метр

8.Общая мощность: прибл. 155KW

9.Insta L Размер: 45 м x 8 м x 3 м (L x Ш x В)

10.Стандартный источник питания: ac380v±10 %/50 Гц

11.Общий вес: около 100 тонн (пять контейнеров 40GP для отправки)

12.Краска машины: основной корпус в зеленом цвете, подвижные единицы и опасная область в желтом (или в соответствии с требованиями покупателя к цвету)

13.Операторы для машины: 2-4 рабочих

14.Направление работы (направление декодирования): зависит от требования покупателя

Отрезать по длине линии спецификации
