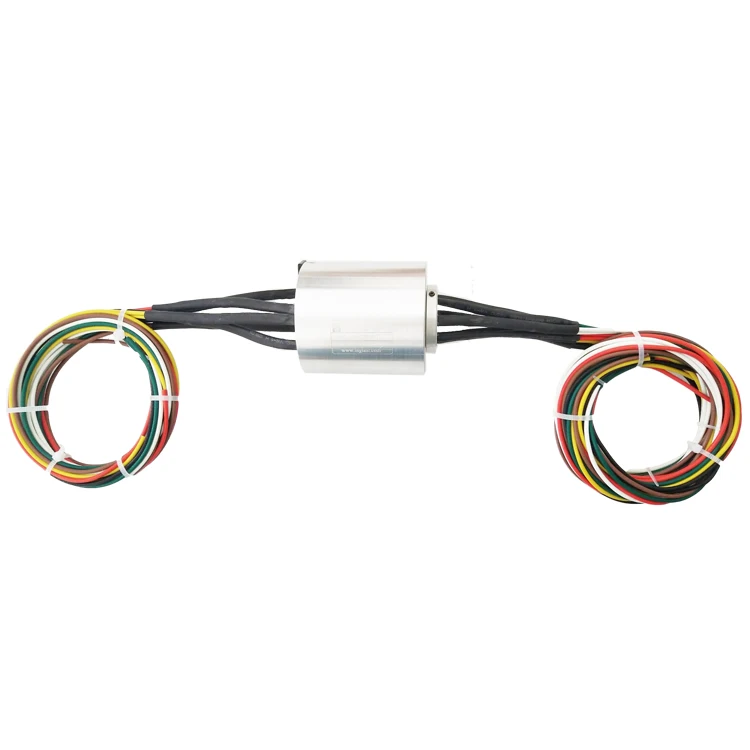

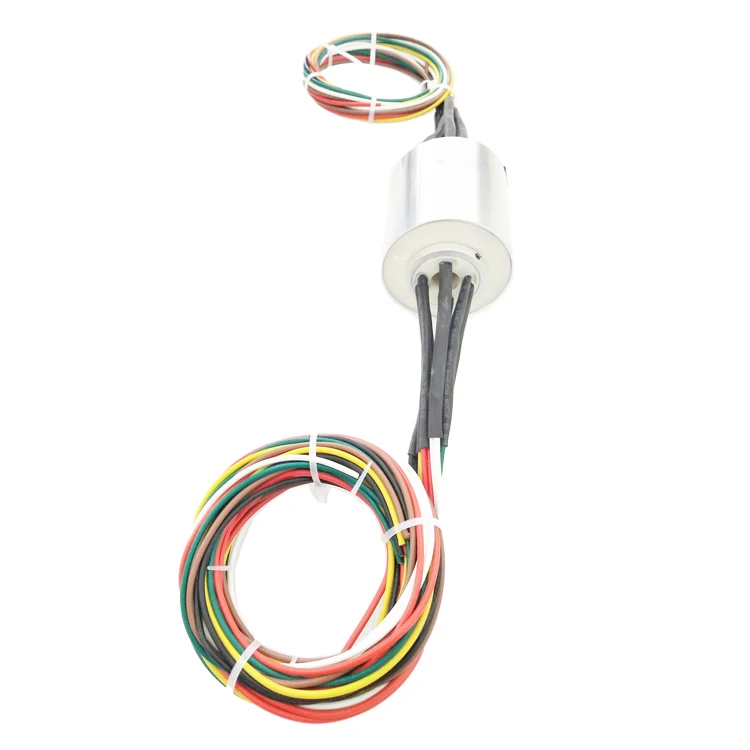

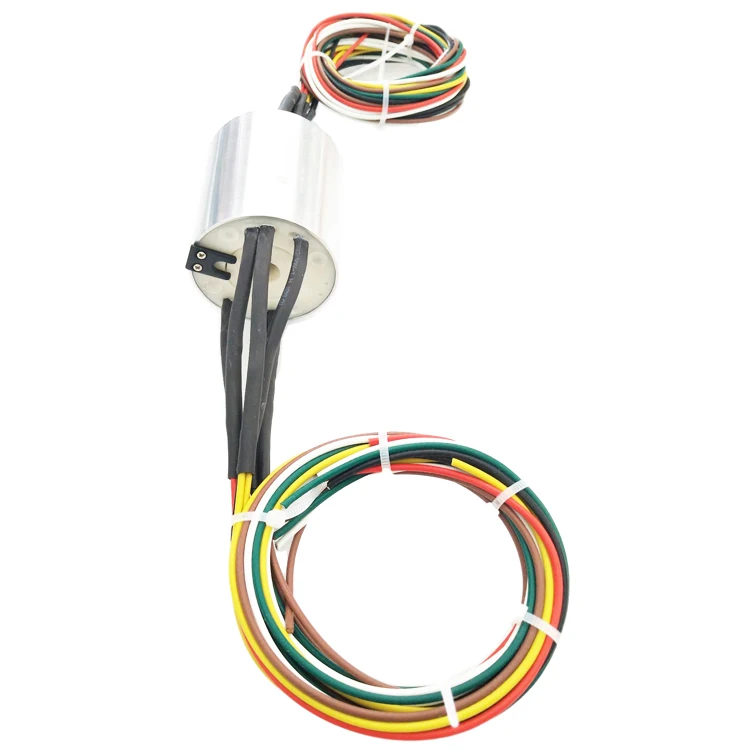

12 мм сквозное отверстие 6 проводов 25A панорамирование наклон мотор камера базовое скользящее кольцо

Описание и отзывы

Характеристики

Китай (материк) полюсных колес производитель



Скользящее кольцо-это электромеханическое устройство, которое позволяет передавать мощность и электрические сигналы от стационарного к вращающейся конструкции. Также называется вращающимся электрическим соединением, коллектором или электрическим поворотом, скользящее кольцо может быть использовано в любой электромеханической системе, которая требует безудержного, прерывистого или непрерывного вращения во время передачи мощности и/или данных. Он может улучшить механическую производительность, упростить работу системы и устранить поврежденные провода, свисающие от подвижных соединений.







Электрический вращающийся типа
Капсулой	Миниатюрный токосъёмное кольцо		Масса канала токосъёмное кольцо
Штыревое соединение полюсных колес	Через отверстие скольжения кольцо		Высокочастотный Поворотный шарнир
Блин токосъёмное кольцо	Центр и токособирательное кольцо		Средняя частота вращающееся соединение
Без застежек, из водонепроницаемого материала; сапоги кольцо	Под водой токосъёмное кольцо		Высокая мощность токосъёмное кольцо
Промышленные шины токосъёмное кольцо
Типы скользящих колец для установки
Через отверстие		Фланец



Производители электрических полюсных колес и параметры
Кольца	1-200 (или более)	В настоящее время	2A, 5A, 10A, 20A, 25A
Номинальное напряжение	0 ~ 600VDC/VAC	Максимальная скорость	15000 об/мин
Материал корпуса	Алюминиевый сплав, инженерный пластик, нержавеющая сталь и т. Д.	Высокий крутящий момент	0.02N.m; + 0.01N.m/6 колец
Срок службы	> 80 миллионов	Контактного материала	Драгоценного материала
Электрический шум	<5mΩ	Контактное сопротивление:	<5mΩ
Прибор для тестирования Диэлектрической прочности	2500VAC @ 50 Гц	Подводящий провод	UL тефлон @ Awg22, Awg16
Сопротивление изоляции	1000 MΩ/500VDC	Длина кабеля	300 мм (по запросу)
Рабочая температура	-40℃~ 80℃	Класс защиты	IP51-IP68
Рабочая влажность:	10% до 95% RH	Материал	По ограничению на использование опасных материалов в производстве





Наши преимущества:

Более 10 лет опытные старшие инженеры в отрасли и 12 человек R & D команда, обеспечивают более профессиональные и надежные решения для ваших проблем с вращающейся проводимостью.

Более 60 работников с многолетним опытом в производстве цехов, квалифицированных в эксплуатации и производстве, могут лучше гарантировать качество продукции.

HТочность вращения, более стабильная производительность и длительный срок службы. Подъемный материал-драгоценный металл + сверхтвердое золотое покрытие, с небольшим крутящим моментом, стабильной работой и отличной производительностью передачи.

10 миллионов оборотов гарантии качества, чтобы вы не беспокоились о сотрудничестве с нами!

Область применения:

Широко используется в авиации, аэрокосмической промышленности, кораблях и других военных областях, но также широко используется в автоматизации производства, инструментах и других механических и электрических оборудованиях.







Нестандартные варианты настройки:

1. Настраиваемый режим выхода и Длина ротора и статора

2. Из-за конструкционных ограничений, он может быть настроен в соответствии с указанной длиной или высотой или внешним диаметром.

3. Поддерживает до 200 токов или сигналов.

4. Дополнительная Авиационная вилка, терминал и термоусадочная трубка

5. Смешанная Высокоскоростная передача данных (включая Ethernet, USB, RS232, RS485, Profibus, Canbus, CANOPEN, DeviceNET, CC-LINK, ProfiNET, EtherNET и другие промышленные автобусы)

6. Сигнал контроля температуры, смешивание сигнала термопары

7. Настройка специальной среды, такой как quakeproof и высокая температура

8. Высокотемпературная Настройка до 500 градусов

9. Высокое напряжение может быть настроено на 110 кВ



Настраиваемые параметры:

Номер маршрута, диафрагма, размер, ток, уровень защиты, скорость скользящего кольца

Комбинированная передача видео, USB, HDMI, оптического волокна, радиочастоты, сигнала Ethernet

Комбинированные переходные Газы и жидкости







Вопросы и ответы:

В1: Какие технические данные должны быть предоставлены для нашей индивидуальной модели кольца скольжения.

О: если вы хотите настроить специальную модель кольца скольжения, вам нужно предоставить детали, как показано ниже:

1. Скорость работы (об/мин)

2. Тип установки

3. Размер контура

4. Каналы (номер одного провода кроме кабеля)

5. Номинальное напряжение и ток для силовых колец и сигнальных колец

6. Тип сигнала и связанные

Параметры (очень важно)

7. Рабочая температура h. IP (требования к герметизации)



В2: сколько времени занимает ваше производство?

Ответ: требуется от 7 до 15 дней для стандартных продуктов, от 10 до 20 дней для простых заказных продуктов,

От 15 до 40 дней для сложных индивидуальных продуктов.



В3: какой у вас порт доставки?

О: наш порт доставки цзюцзян, материк Китая



В4: Как Вы осуществляете доставку наших товаров?

A: Обычно небольшие заказы могут быть доставлены по воздуху, большие заказы могут быть доставлены по морю. Это может быть согласовано перед поставкой.
