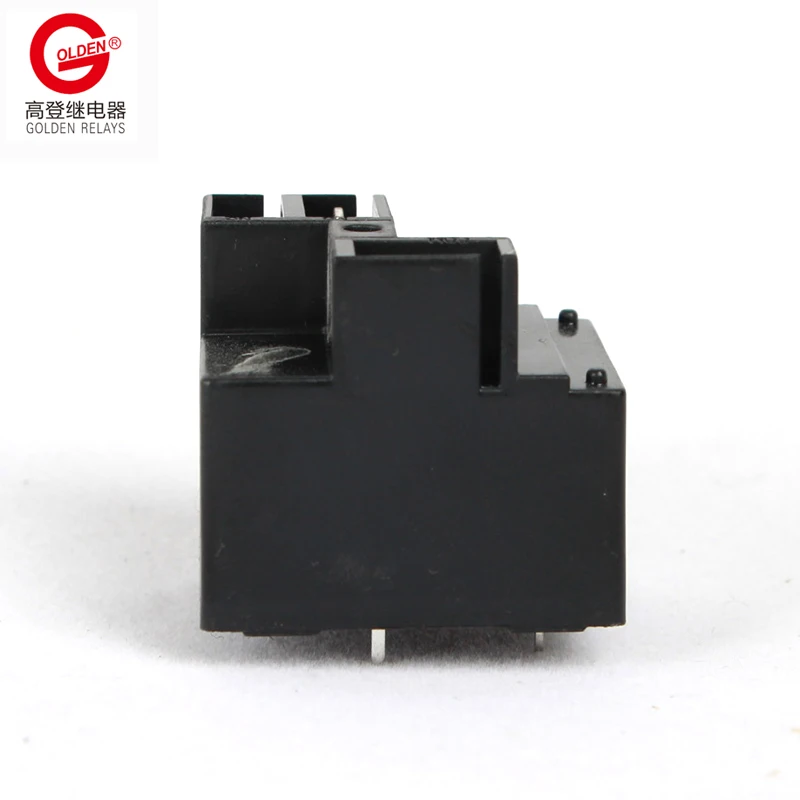

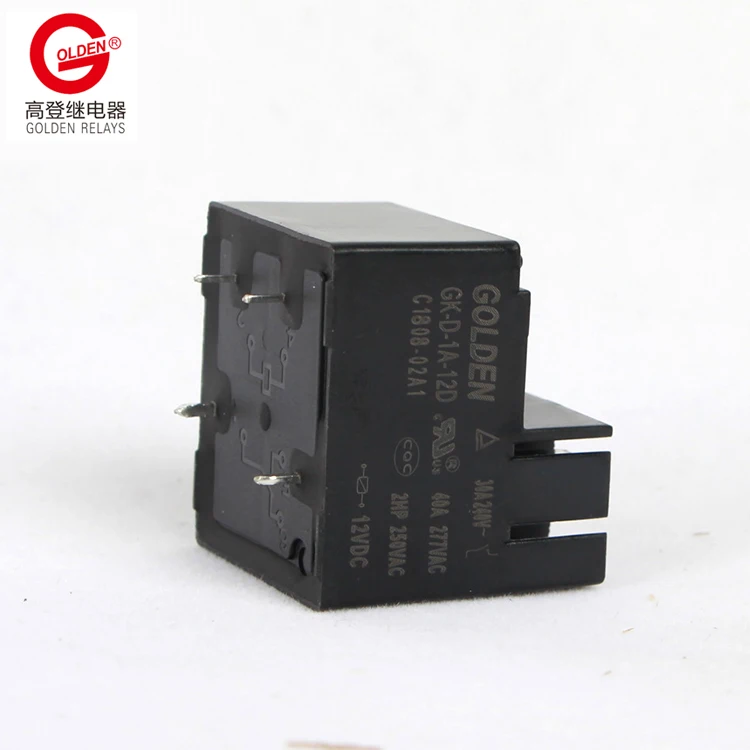

GK D 1A 12D SPST 12V 40A/30A NO/NC T93 переключатель нагрузки закрытого типа класс F 32 5*27 5*20 5 мм

Сохранить в закладки 62120551775:


Цена:33,45 ₽*

Количество:

  • В избранное

Описание и отзывы

Характеристики

Тип: GK-D серии



Тип

Форма обратной связи

Контур



Электрическая изоляция

Контактного материала

Вес

GK-D-1A-12D

1A

32,5×27,5×20,5Мм

Класс  /

Серебристыe литые

Около 35g

Стандарт безопасности

Сертифицированный

Отвечают требованиям стандартов UL/CUL

CQC

Ассоциацией по техническому надзору (TUV)

Одобрено немецкой электротехнической асоциацией

Файл НЕТ.

E321783

CQC09002029470

R50163611

Катушка рейтинг

Номинальное напряжение

Vd.c.

Максимальное напряжение

Vd.c.

Падение-напряжение на выходе

Vd.c.

Макс. Допустимое напряжение

Vd.c.

Сопротивление катушки

Ω

Мощность катушки

W

12,0

≤ 9

≥ 0,6

15,6

160 ×(1 ± 10%)

Около 0,9

Спецификация контакта



Контактная рейтинг

(Cos & phi;= 1)

Макс.

Контактного тока

Макс.

Датчик напряжения

Мин.

Применимая нагрузка

30A 250VAC

40A

277VAC

6VDC 1A

Производительность

Контактного материала

Серебристыe литые

Контактное сопротивление

100MΩ Макс. (При 6 Vd.c. 1A)

Время работы

15Мс Макс.

Время выпуска

10Мс Макс.

Сопротивление изоляции

1000 МОм мин. (DC500V)

Рабочая

Температура окружающей среды

-40 ~85

Диэлектрическая прочность(1)

Между открытым контактом: AC1500В пер. тока, 50/60 Гц 1 мин.

Между контактами и катушкой: AC2500В пер. тока, 50/60 Гц 1 мин.

Между комплектами контактов: AC  \   V 50/60 Гц 1 мин.

Сопротивляемостью при колебательном движении

Неисправность

10 ~ 55 Гц, амплитуда1,5Мм

Долговечность

10 ~ 55 Гц, амплитуда1,5Мм

Ударопрочность

Неисправность

98 м/с2  (Приблизительно 10 г)

Долговечность

980 м/с2  (Approx100 г)

Продолжительность жизни

Механические часы

10000000 операций

(Частота 18000 операций/ч)

Электрический

100000 операций

(Частота 600 операций/ч

3S ВКЛ./3s ВЫКЛ.)

Способность к пайке

Температура пайки

(260 ± 3)℃

Время пайки

(3 ± 0,5) с



Габаритные размеры

GK-D outline.jpgGK-D outline2.jpg



Размеры контуров не указали допуск

Габаритные размеры

Толерантность

≤ 1

± 0,2

> 1 ~ 5

± 0,3

> 5

± 0,4



Схема подключения(Вид снизу)



GK-D diagram.jpg

Макет печатной платы (Вид снизу)







GK-D layout.jpg










Допуск по уровню поверхности: ± 0,1



Информация о заказе

GK-D name rule.png
