JIS пена низкие потери RF коаксиальный 3D FB 5D FB 7D FB 8D FB 10D FB 12D FB антенный кабель станции связи
- Категория: >>>
- Поставщик: Ningbo Keenan Technology Co. Ltd.
Сохранить в закладки 62138537496:
Описание и отзывы
Характеристики
Product Description
JIS foam low loss RF coaxial 3D-FB 5D-FB 7D-FB 8D-FB 10D-FB 12D-FB antenna station communication cable
This is a JIS foam coaxial cable with solid inner conductor. It has a good attenuation and shielding effectiveness, and has been widely applied to radio transmission,base radio antenna station and other communication systems.
• 50 Ohm data signal transmission;
• The shielding layer composed of aluminum foil and braiding has a good shielding effectiveness;
• Excellent performance in high frequency,VSWR stability;
• Similar to the LMR500 coaxial cable;
• RoHS compliant;

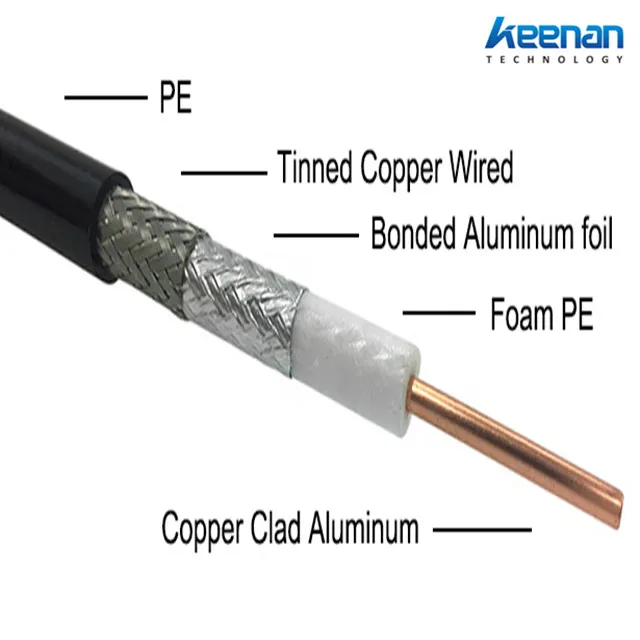

Construction
Item
| Material
| Diameter(mm)
| Remarks |
Inner Conductor
Dielectric
First Shield
Second Shield
Jacket
| Bare Copper
Foam PE
Bonded Aluminum Foil
TC Wire Braid
PVC/PE/LSZH
| 3.5
10.00
10.20
10.80
13.00
| Per customer’s requirements:
Out conductor could be 144 ,168 or 192 TC wires braiding;
Jacket could be PVC,PE or LSZH; |
Electrical Characteristics
Impedance (Ω)
Capacitance (pF/m)
Velocity of Propagation (%)
Dielectric strength(kV)
V.S.W.R
Return Loss
Screening Effectiveness(db)
Min. Bending Radius (mm)
Operating Temperature(0C)
| 50±3
82±2
80.0
1.6
≤1.2 (50----3000MHz)
≥20 (50----3000MHz)
≥85
65.0
-25 to +70
|
Attenuation (@200C)
Frequency(MHz)
| Max Attenuation(dB/100m)
|
100
350
400
800
1200
1800
2000
2500
| 3.2
6.3
6.8
10.2
13.2
16.8
18.2
21.0
|

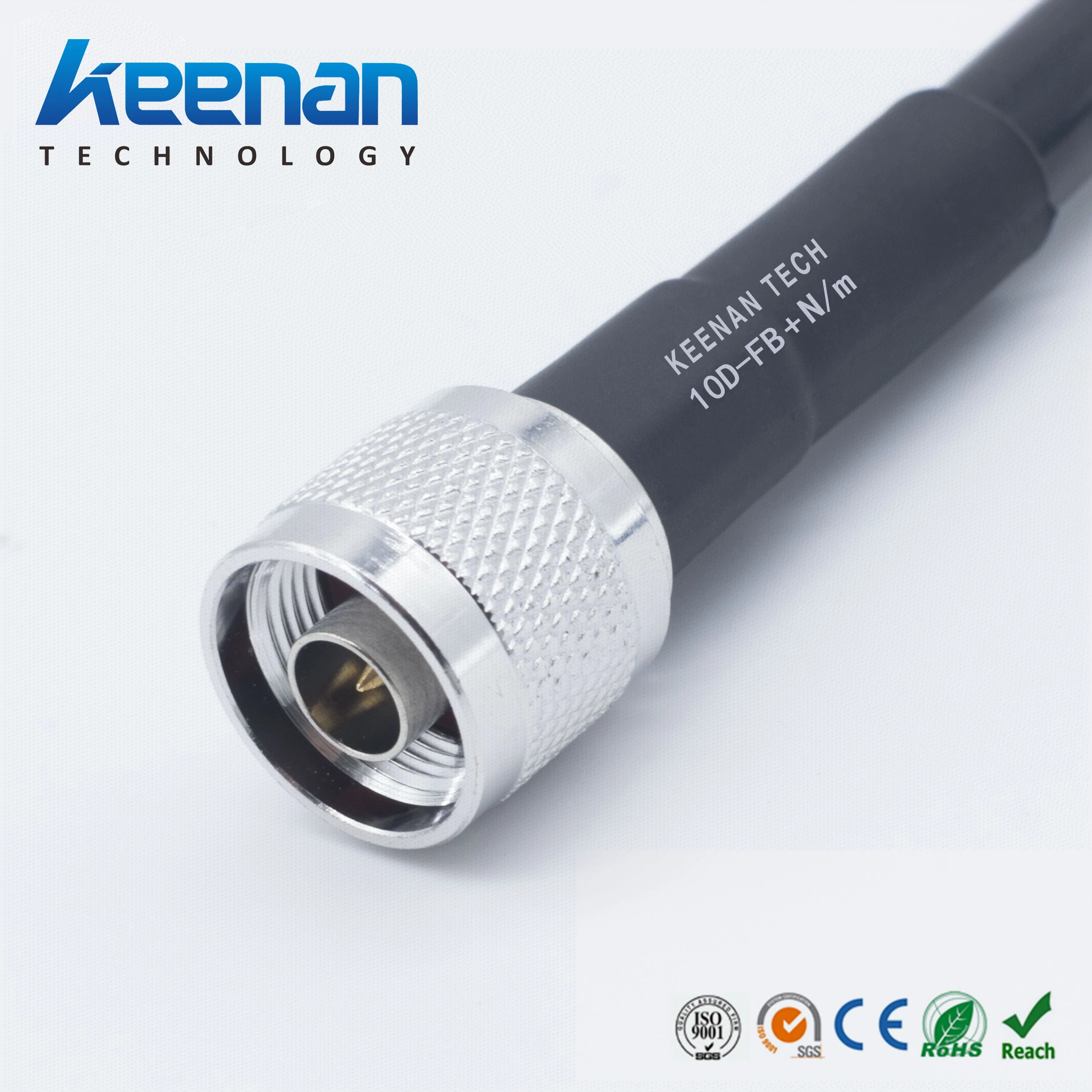

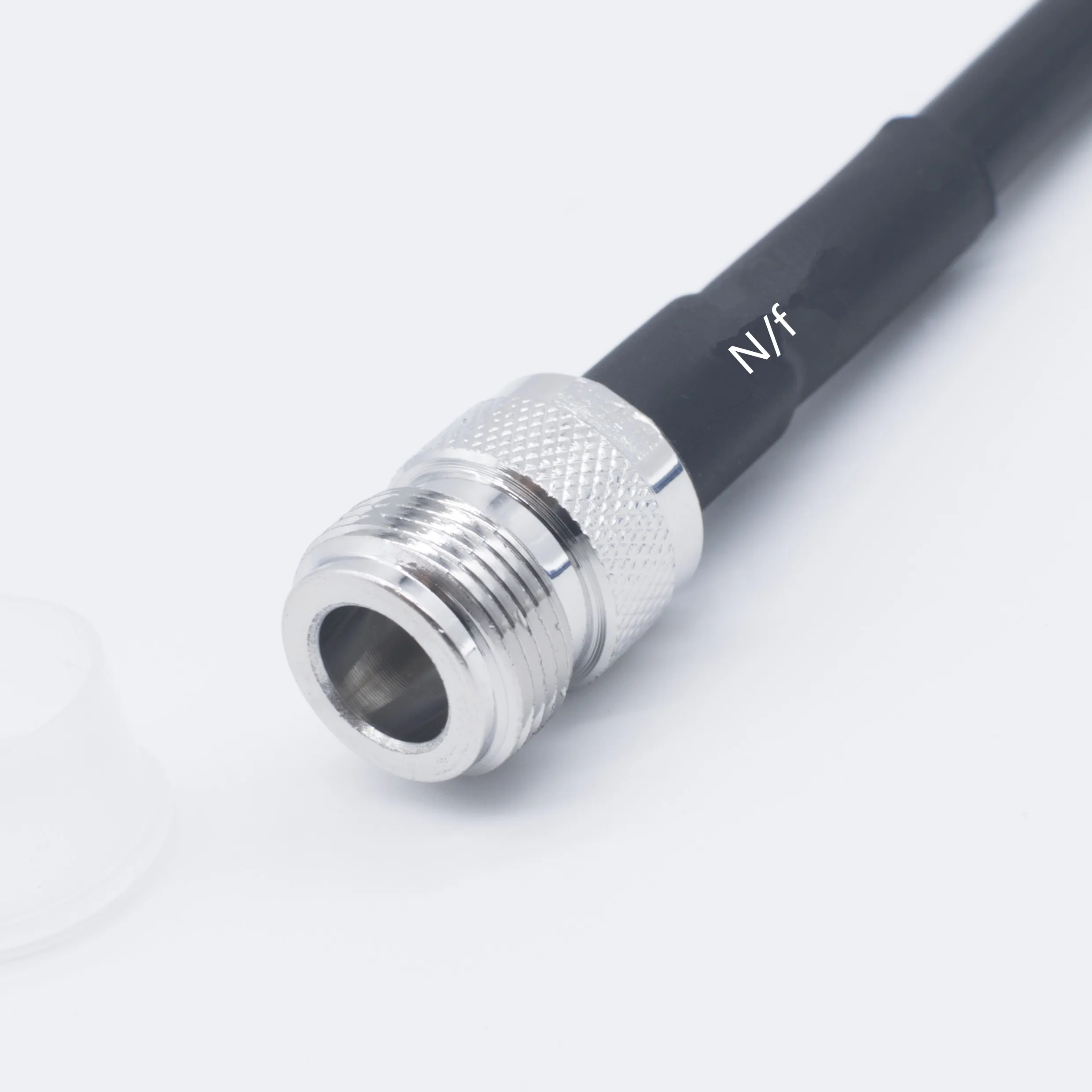

These 50 Ohm 10D-FB coaxial cables can be fixed kinds of connectors,such as N,BNC,TNC connectors.These versatile cable assemblies with various lengths have been widely applied to CDMA,GSM radio transmission,base radio antenna station and other communication systems
More Ideas
1) If require conventional construction and materials, please click 10D-FB;
2) If require lightweight and weldable shield,please click 10D-CCA-TCCA or 10D-CCA-TC;
3) If require lightweight and lower price,please click 10D-CCA-AL or 10D-CCA-TCCA;
4) For more 10D-FB assemblies,please click 10D ASSEMBLIES;
5) Any other requirements or queries, please click CONTACT US.
Похожие товары
Электронные платформы цена весы
Полцены 1000 WOG 316 нержавеющая 2-дюймовый шаровой клапан
2,45 $ - 5,24 $

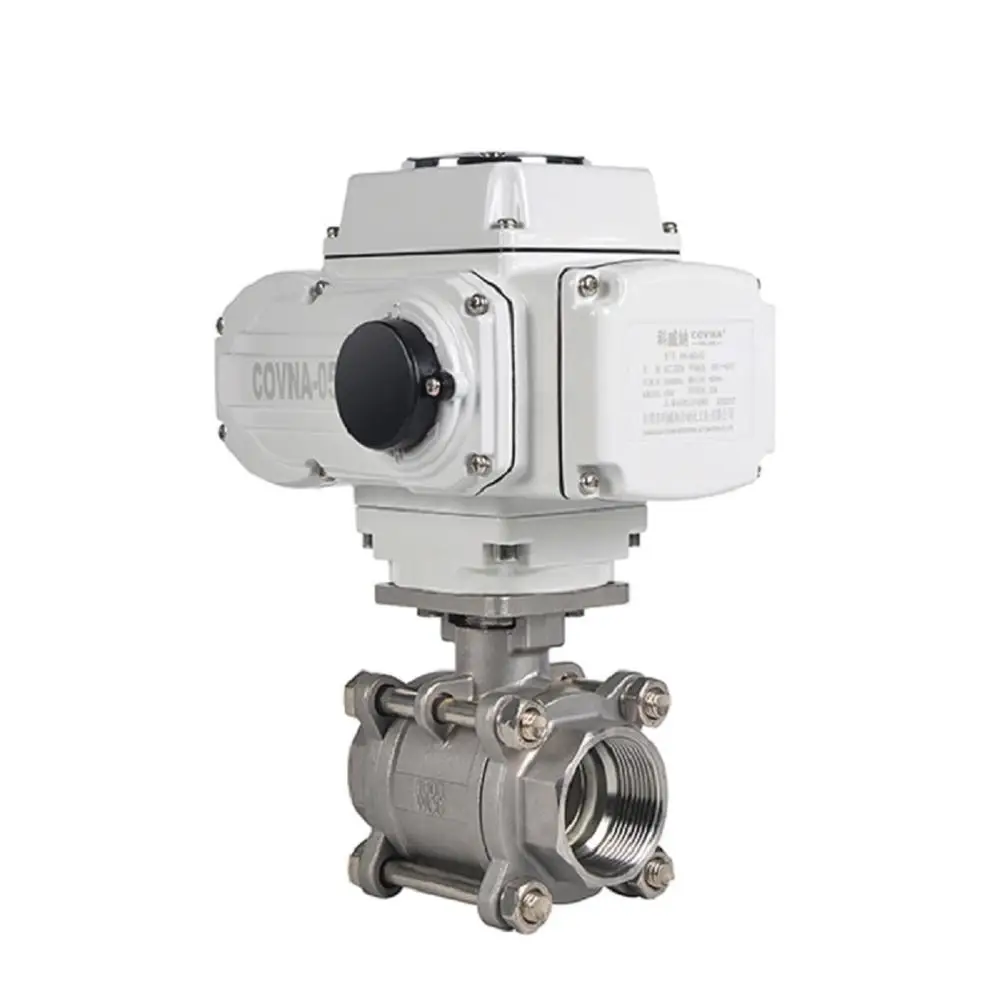

Ковна CF8M 1000 WOG Нержавеющая сталь BSP NPT Женский нитки 3 шт. мяч клапан с электрическим приводом

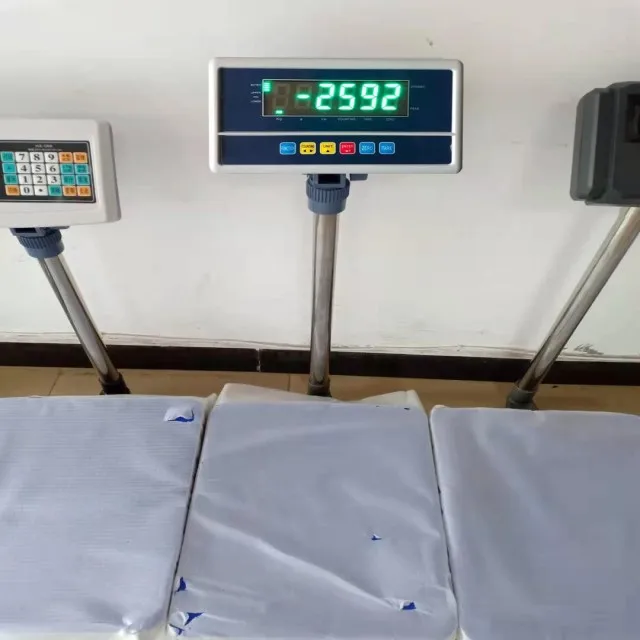

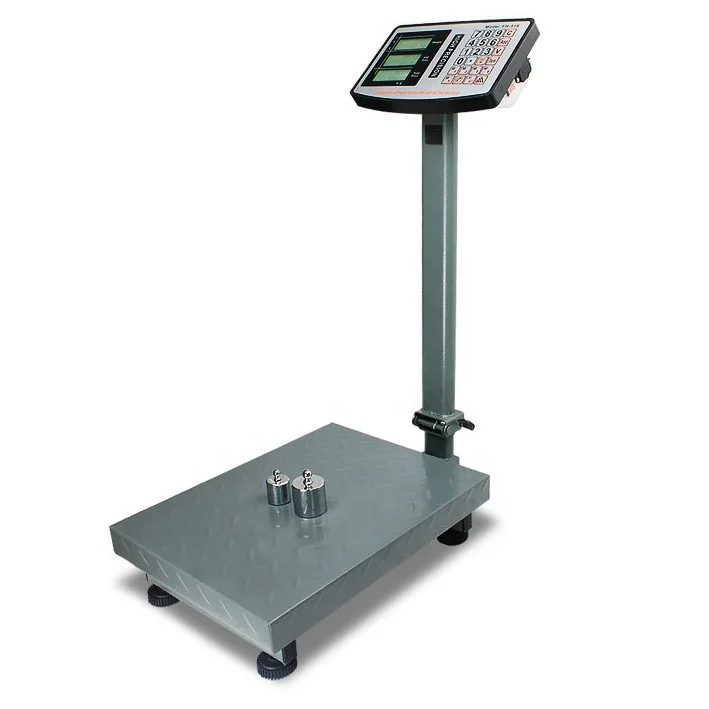

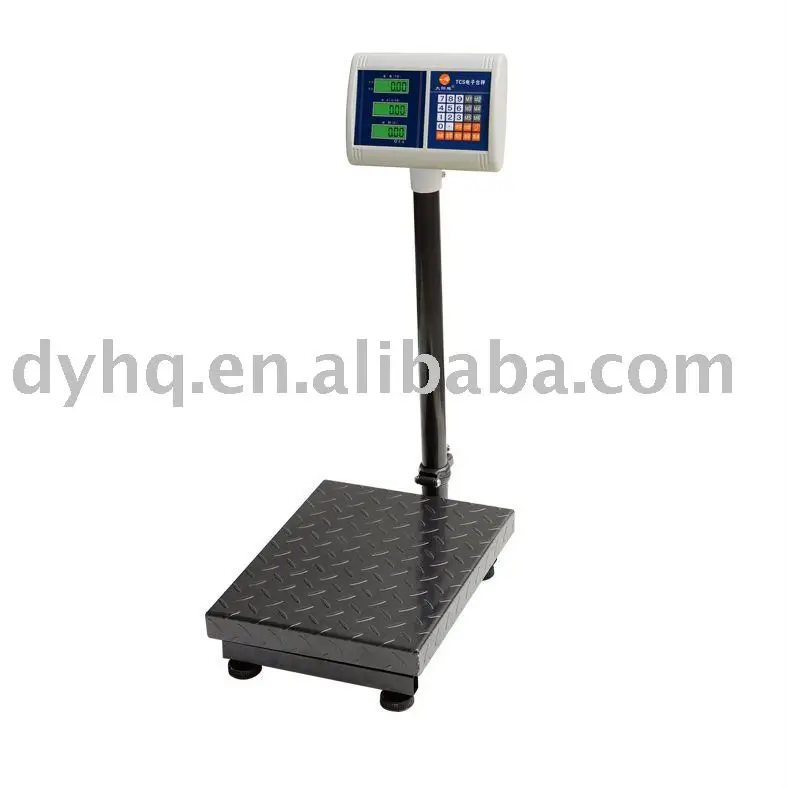

TCS Series High Quality electronic platform scale 600 lb
Высокоточные цифровые весы TCS, электронные весы на платформе 300 кг для продажи
22,99 $ - 25,99 $

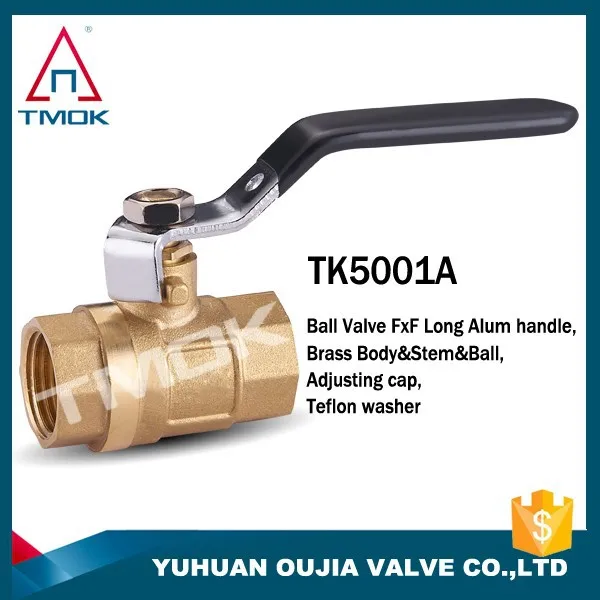

Tmok WOG1000 италия латунный шаровой клапан птфэ седло клапана

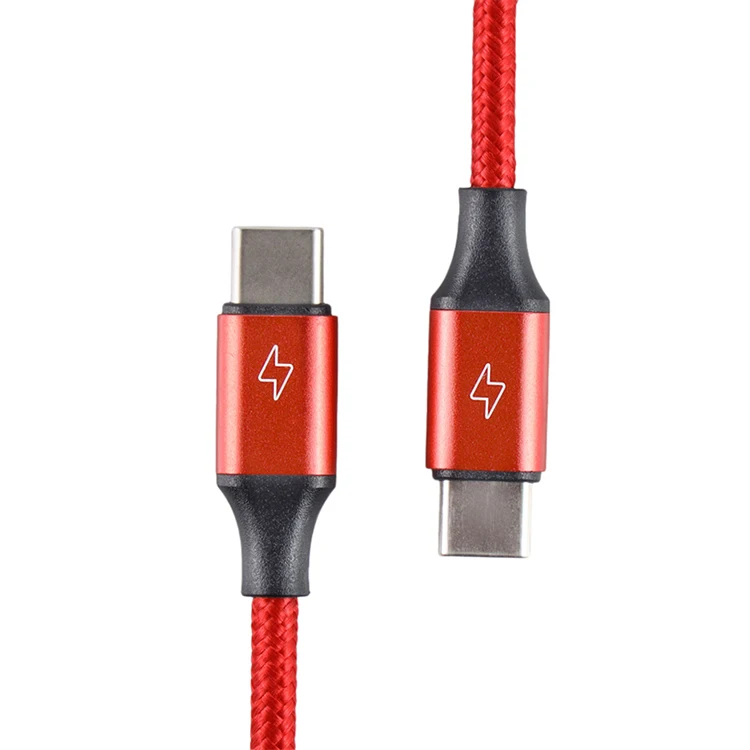

100% Полная проверка Плетеный алюминий 1 м 5 в 2 а Usb 2,0 кабель USB Type C для мобильного телефона
