4 оси Nema34 шаговый двигатель Mach3 USB ЧПУ комплект TB6560 драйвер с платой контроллера
- Категория: >>>
- Поставщик: Henan Lunyee Industrial Automation Equipment Co. Limited.
Сохранить в закладки 62216830092:
Описание и отзывы
Характеристики
Product Description
Step Angle | 1.8° | ||||
Temperature Rise | 80℃Max | ||||
Ambient Temperature | -20℃Max~+50℃ | ||||
Insulation Resistance | 100MΩMin.,500VDC | ||||
Dielectric Strength | 500VAC for 1 minute | ||||
Shaft Radial Play | 0.02Max(450g-load) | ||||
Shaft Axial Play | 0.08Max(450g-load) | ||||
Max.Radial Force | 220N(20mm from the flange) | ||||
Max.Axial Force | 60N | ||||

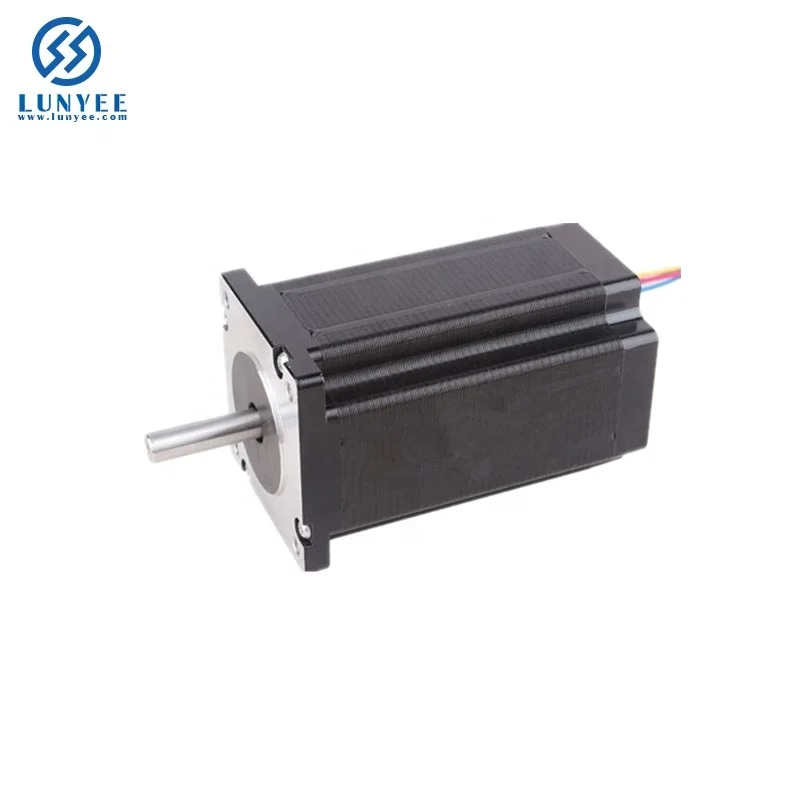

Electrical Specifications
Model No | Rated Voltage(V) | Rated Current(A) | Phase Inductance(mH) | Holding Torque(Kg.cm) | Detent Torque(g.cm Max) | Rotor Inertia(g.cm²) | Motor Length(mm) | Lead Wires No. | Motor Weight(Kg) |
86HS56-3004 | 3.3 | 3 | 6.5 | 28 | 800 | 1000 | 65 | 4 | 1.7 |
86HS68-4004 | 1.3 | 4 | 1.6 | 35 | 1000 | 1200 | 68 | 4 | 1.7 |
86HS78-4004 | 1.5 | 4 | 2.5 | 35 | 1200 | 1400 | 78 | 4 | 2.3 |
86HS78-4204 | 1.9 | 4.2 | 4 | 45 | 1200 | 1400 | 78 | 4 | 2.3 |
86HS78-6008 | 3 | 6 | 4 | 45 | 1200 | 1400 | 78 | 8 | 2.3 |
86HS82-4504 | 1.4 | 4.5 | 2.8 | 45 | 1300 | 1500 | 82 | 4 | 2.5 |
86HS82-5608 | 2 | 5.6 | 3 | 50 | 1300 | 1500 | 82 | 8 | 2.5 |
86HS100-5004 | 2.5 | 5 | 4 | 68 | 2000 | 2100 | 100 | 4 | 3.2 |
86HS100-5008 | 2.5 | 5 | 4 | 65 | 2000 | 2100 | 100 | 8 | 3.2 |
86HS118-6004 | 3.6 | 6 | 6 | 85 | 2400 | 2700 | 118 | 4 | 3.7 |
86HS118-5608 | 3.4 | 5.6 | 6 | 85 | 2400 | 2700 | 118 | 8 | 3.7 |
86HS156-5504 | 3.9 | 5.5 | 9 | 120 | 3600 | 4000 | 156 | 4 | 5.5 |
86HS156-6204 | 3.6 | 6.2 | 9 | 122 | 3600 | 4000 | 156 | 8 | 5.5 |
Motor Dimension
Wiring Diagram
The connection of kinds of stepper motors

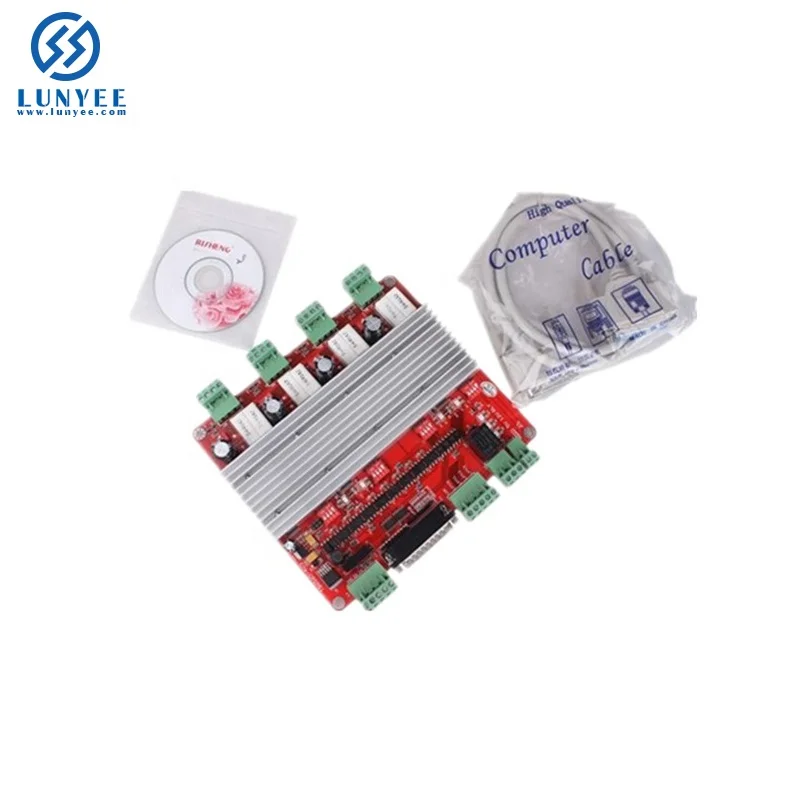

Detailed Image

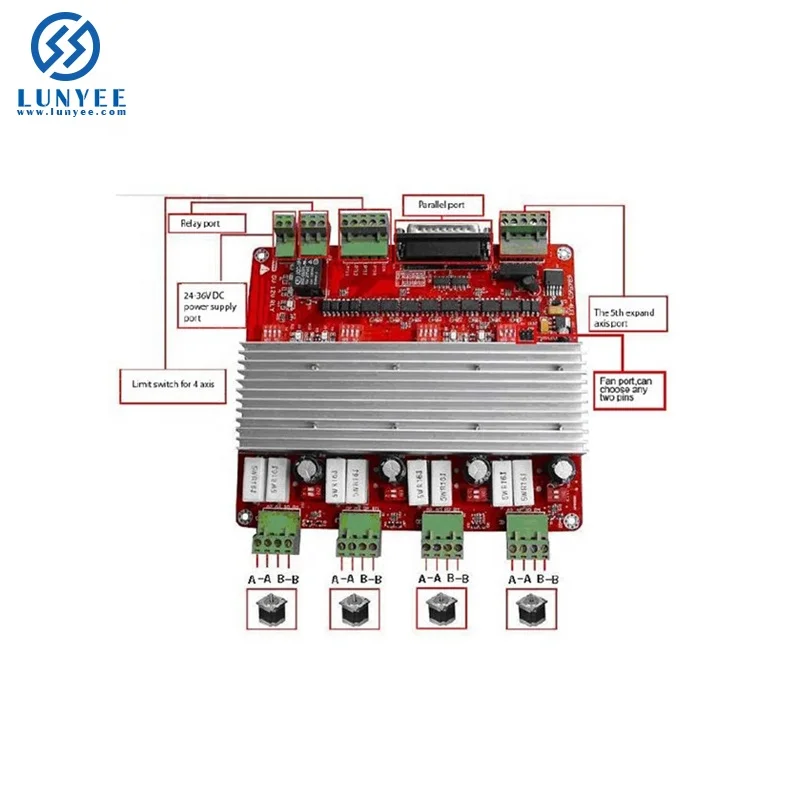

Features:
1. it can drive four axis,The 5 th axis expansion, to facilitate your needs 5-axis machining when working
2. With optical isolation and DCDC power supply isolation, the full protection of your computer parallel port and equipment
3. Spindle relay output, easy to use software such as mach3 to controlspindle start and stop
4. Semi-flow control functions, and effective to stop the motor when the current is reduced to a minimum
5. Interface with a fan, you can add fan under your choice.
6. With 4 way 0.8-3.5A (peak) rated output of two-phase adjustable-current bipolar stepper motor drive
7. Standard parallel port interface, support for MACH3, KCAM4 series software;
8. with limit switch,can connection 4 aixs limit switch
Current-decay mode setting
D1 | D2 | Working Mode |
ON | ON | Fast decay |
OF | ON | 50% of fast decay |
ON | OF | 25% of fast decay |
OFF | OFF | Slow decay |
Application
It can be applied in a variety of small scale automation equipment and instruments, such as labeling machine, cutting machine, packing machine, drawing machine, engraving machine, CNC machine and so on. It always performs well when it is used in equipment which requires for low-vibration, low-noise, high-precision and high-velocity.
Packing&Shipping
1. Inner Packing: Waterproof packing with cling film and cardboard surrounded.
Each case is lined with foam plastics in order to protect the goods against press.
We promose the products must be well protected against dampness, moisture, rust and shock.
2. As per the clients requirements.
Our Company
Our Service
1. Sample order lead time within 7 days, and mass quantity order lead time is 10---15 days.
2. We can accept payment methods of Paypal, L/C, D/A, T/T, Western Union.
3. We promise 1 year warranty of the products you ordered.
4. We can also accept customized products.
