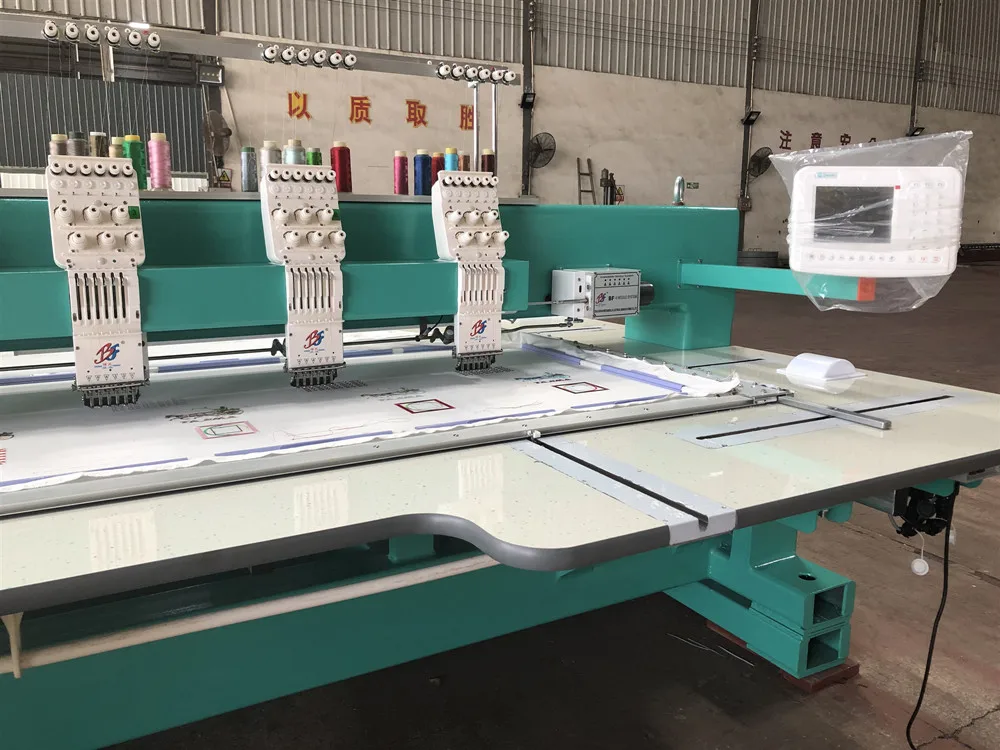

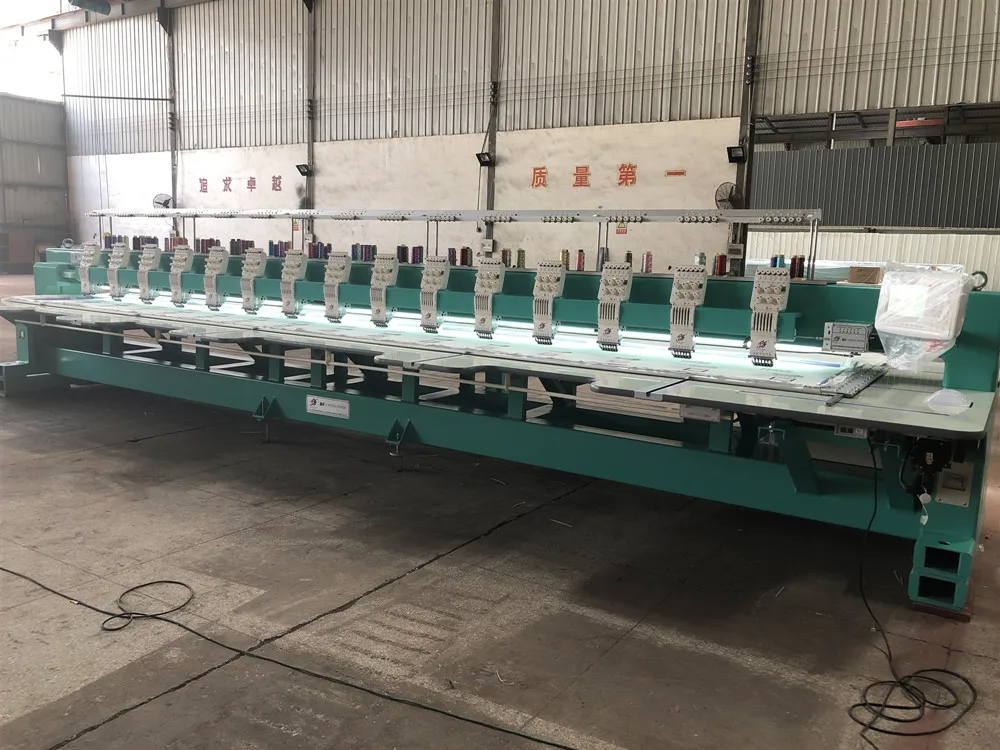

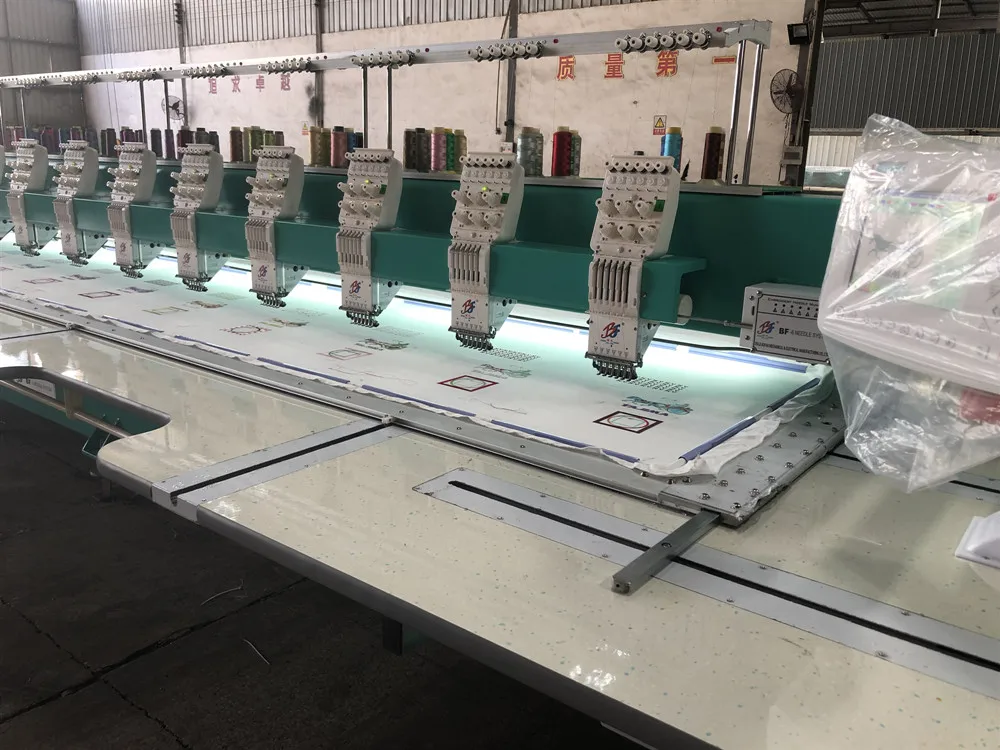

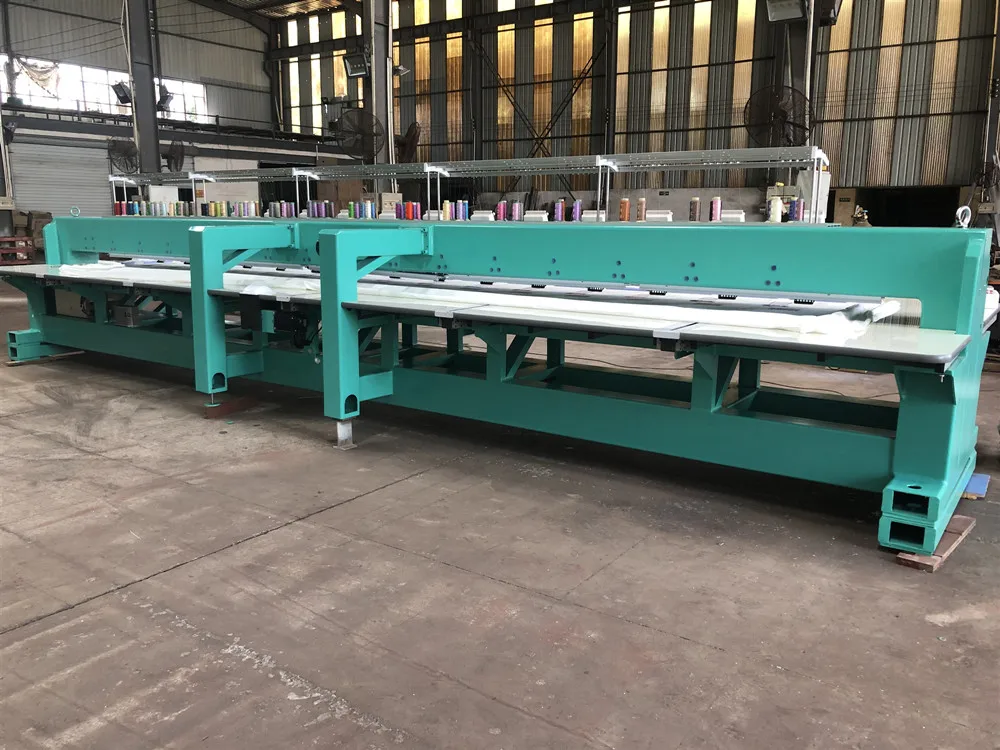

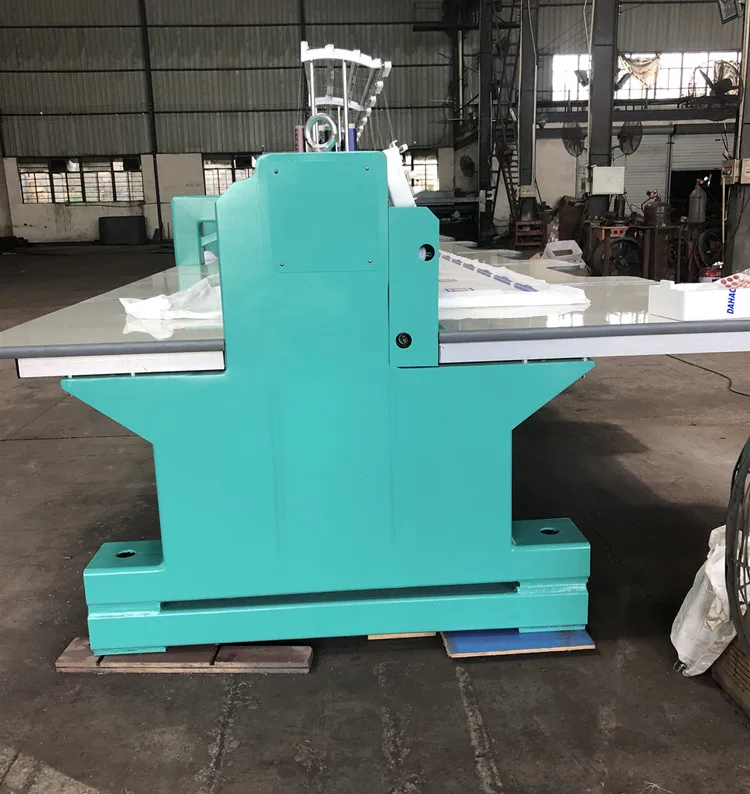

ZHUJI BOFAN новейшая 6 игл 15 головок плоская вышивальная машина Китай

Cleaning parts

Cleaning times

Remark

Air filter of stepping  motor

Once a week

Air filter of power supply box

Once a week

Frame guide rails

Once a week(before oil)

Needle bar case slide rails

Before oil

Rotary hooks

Before oil

With a brush

Thread take-up springs

Every day

Other parts

Oil properly

Oil Parts

Oil times

Remark

Thread take-up lever gears

Once a week,No.2 white oil

Connecting rod and front&rear metal parts

Once a week,No.2 white oil

Needles bar case slide rails

Once a month,butter

Remove cover plate of needle bar case

Needles bar sliding parts

Once a week,No.2 white oil

Hooks

1-2 times a week,

No.2 white oil

Clean with a brush before oil

Gears for rotary hooks

Once per 2-3 months,

butter

Remove needle bar

Driving chain

Once a week

Main shaft of needle bar driver

Once a week,No.2 white oil

Remove cover plate of needle bar case

Frame driving rails

Once a week,butter

Probable causes

Actions

Belt is loose or broken

Tighten or replace belt

Fuse for power or circuit blown out

Check ampere capacity and replace fuse

Needle position signal or one-rotaion signal is not detected

Adjust needle position with wrench so that needle position LED come on

Frame linit switch is actuated

Move frame to appropriate position

Abnormality warning lamp in drive unit is on

Clean air filter

Incomplete contact of connectors in control box

Securely couple connectors

Incomplete contact of connectros in main shaft drive motor control box

Securely couple connectors

Probable causes

Actions

Incorrect stop position

Manually set main shaft to fixed position

 Needle position and one-rotation singals are not detected

Adjust needle position with wrench so that stop position indicating lamp comes on

Incoreect needle bar position

Set position correctly

Incorrect take-up lever position

Adjust take-up lever so that it coincides with others in position at fixed position

Relay or fuse for color change defective

Replace relay or fuse

Probale causes

Actions

Thread take-up spring incomplete contact

Securely couple connectors

Tension base connector incomplete contact

Securely couple connectors

Upper thread breakage timing contact incomplete

Clean and adjust the upper thread breakage timing contact

Probable causes

Actions

Frame drive belt is too tight

Loosen

Frame guide rails are clogged with foreign materials

Clean the rails

Frame drive circuit defective

Replace

Mamory plate defactive

Replace

Overall weight of the frame is excessive

Decrease RPM
